SUSE KVM 上の SAP HANA 用の SR-IOV ネットワーク インターフェースを構成する

共同作成者 netapp-mschoen

SUSE KVM for SAP HANA で SR-IOV ネットワーク インターフェイスを構成します。仮想機能 (VF) を設定し、VM に割り当て、最適なパフォーマンスとストレージ アクセスを実現するために冗長ネットワーク接続を構成します。

ステップ1: SR-IOVのセットアップ

仮想機能の作成を可能にするために、アダプタ ファームウェアで SR-IOV 機能を有効にして構成します。

この手順は、 "NVIDIAエンタープライズ サポート ポータル | KVM (イーサネット) を使用して ConnectX-4/ConnectX-5/ConnectX-6 の SR-IOV を構成する方法" 。SUSE SAP HANA KVM ガイドでは、INTEL NIC に基づいてこれを説明しています。

2 つの物理ポートをトランク/ボンドとして組み合わせて冗長イーサネット接続を使用することをお勧めします。VM に割り当てられた仮想ポート (VF) も VM 内でトランクされる必要があります。

幅=493、高さ=409

開始する前に

次の前提条件が満たされていることを確認してください。

  • KVMがインストールされている

  • SR-IOVはサーバーのBIOSで有効化されています

  • PCIパススルーは、ブートローダーのオプションとして「intel_iommu=on」と「iommu=pt」を追加することで有効になります。

  • 最新の MLNX_OFED ドライバーが KVM ホストと VM にインストールされています。

メモ VM に割り当てられた各 VF には、少なくとも 10 Gbit/s の帯域幅が必要です。 25GbE 物理ポートに対して 2 つ以上の VF を作成して割り当てないでください。
手順
  1. MFT (Mellanox ファームウェア ツール) を実行します。

    # mst start
    Starting MST (Mellanox Software Tools) driver set
    Loading MST PCI module – Success
    Loading MST PCI configuration module – Success
    Create devices
    Unloading MST PCI module (unused) – Success
  2. デバイスを見つけます:

    # mst status
    MST modules:
    ------------
    MST PCI module is not loaded
    MST PCI configuration module loaded

    MST devices:

    ------------

    /dev/mst/mt4125_pciconf0 - PCI configuration cycles access.
    domain:bus:dev.fn=0000:ab:00.0 addr.reg=88 data.reg=92 cr_bar.gw_offset=-1

    Chip revision is: 00
  3. デバイスのステータスを確認します。

    mlxconfig -d /dev/mst/mt4125_pciconf0 q |grep -e SRIOV_EN -e NUM_OF_VFS
    NUM_OF_VFS 8
    SRIOV_EN True(1)_
  4. 必要に応じて、SR-IOV を有効にします。

    mlxconfig -d /dev/mst/mt4125_pciconf0 set SRIOV_EN=1
  5. VF の最大量を設定します。

    mlxconfig -d /dev/mst/mt4125_pciconf0 set  NUM_OF_VFS=4
  6. 機能を有効にする必要があった場合、または最大 VF の量が変更された場合は、サーバーを再起動します。

ステップ2: 仮想インターフェースを作成する

SR-IOV 機能を有効にするには、物理ネットワーク ポート上に仮想機能 (VF) を作成します。このステップでは、物理ポートごとに 4 つの VF が作成されます。

手順
  1. デバイスを見つける:

    # ibstat

    CA 'mlx5_0'
    CA type: MT4125
    Number of ports: 1
    Firmware version: 22.36.1010
    Hardware version: 0
    Node GUID: 0xa088c20300a6f6fc
    System image GUID: 0xa088c20300a6f6fc
    Port 1:
    State: Active
    Physical state: LinkUp
    Rate: 100
    Base lid: 0
    LMC: 0
    SM lid: 0
    Capability mask: 0x00010000
    Port GUID: 0xa288c2fffea6f6fd
    Link layer: Ethernet
    CA 'mlx5_1'
    CA type: MT4125
    Number of ports: 1
    Firmware version: 22.36.1010
    Hardware version: 0
    Node GUID: 0xa088c20300a6f6fd
    System image GUID: 0xa088c20300a6f6fc
    Port 1:
    State: Active
    Physical state: LinkUp
    Rate: 100
    Base lid: 0
    LMC: 0
    SM lid: 0
    Capability mask: 0x00010000
    Port GUID: 0xa288c2fffea6f6fd
    Link layer: Ethernet

    結合が作成されている場合、出力は次のようになります。

    # ibstat
    CA 'mlx5_bond_0'
    CA type: MT4125
    Number of ports: 1
    Firmware version: 22.36.1010
    Hardware version: 0
    Node GUID: 0xa088c20300a6f6fc
    System image GUID: 0xa088c20300a6f6fc
    Port 1:
    State: Active
    Physical state: LinkUp
    Rate: 100
    Base lid: 0
    LMC: 0
    SM lid: 0
    Capability mask: 0x00010000
    Port GUID: 0xa288c2fffea6f6fc
    Link layer: Ethernet
    #:/etc/sysconfig/network # cat /sys/class/infiniband/mlx5_bond_0/device/
    aerdevcorrectable iommugroup/ resetmethod
    aerdevfatal irq resource
    aerdevnonfatal link/ resource0
    arienabled localcpulist resource0wc
    brokenparitystatus localcpus revision
    class maxlinkspeed rom
    config maxlinkwidth sriovdriversautoprobe
    consistentdmamaskbits mlx5_core.eth.0/ sriovnumvfs
    urrentlinkspeed mlx5_core.rdma.0/ sriovoffset
    currentlinkwidth modalias sriovstride
    d3coldallowed msibus sriovtotalvfs
    device msiirqs/ sriovvfdevice
    dmamaskbits net/ sriovvftotalmsix
    driver/ numanode subsystem/
    driveroverride pools subsystemdevice
    enable power/ subsystemvendor
    firmwarenode/ powerstate uevent
    infiniband/ ptp/ vendor
    infinibandmad/ remove vpd
    infinibandverbs/ rescan
    iommu/ reset
    # ibdev2netdev
    mlx5_0 port 1 ==> eth4 (Up)
    mlx5_1 port 1 ==> eth5 (Up)
  2. ファームウェアで許可され構成されている VF の合計を取得します。

    # cat /sys/class/net/eth4/device/sriov_totalvfs
    4
    # cat /sys/class/net/eth5/device/sriov_totalvfs
    4
  3. このデバイス上の現在の VF の数を取得します。

    # cat /sys/class/infiniband/mlx5_0/device/sriov_numvfs
    0
    # cat /sys/class/infiniband/mlx5_1/device/sriov_numvfs
    0
  4. 必要な VF の数を設定します。

    # echo 4 > /sys/class/infiniband/mlx5_0/device/sriov_numvfs
    # echo 4 > /sys/class/infiniband/mlx5_1/device/sriov_numvfs

    これらの 2 つのポートを使用してボンドをすでに構成している場合、最初のコマンドをボンドに対して実行する必要があります。

    # echo 4 > /sys/class/infiniband/mlx5_bond_0/device/sriov_numvfs
  5. PCI バスを確認します。

    # lspci -D | grep Mellanox

    0000:ab:00.0 Ethernet controller: Mellanox Technologies MT2892 Family [ConnectX-6 Dx]
    0000:ab:00.1 Ethernet controller: Mellanox Technologies MT2892 Family [ConnectX-6 Dx]
    0000:ab:00.2 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
    0000:ab:00.3 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
    0000:ab:00.4 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
    0000:ab:00.5 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
    0000:ab:01.2 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
    0000:ab:01.3 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
    0000:ab:01.4 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
    0000:ab:01.5 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
    # ibdev2netdev -v

    0000:ab:00.0 mlx5_0 (MT4125 - 51TF3A5000XV3) Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter fw 22.36.1010 port 1 (ACTIVE) ==> eth4 (Up)
    0000:ab:00.1 mlx5_1 (MT4125 - 51TF3A5000XV3) Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter fw 22.36.1010 port 1 (ACTIVE) ==> eth6 (Up)
    0000:ab:00.2 mlx523 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth6 (Down)
    0000:ab:00.3 mlx5_3 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth7 (Down)
    0000:ab:00.4 mlx5_4 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth8 (Down)
    0000:ab:00.5 mlx5_5 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth9 (Down)
    0000:ab:01.2 mlx5_6 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth10 (Down)
    0000:ab:01.3 mlx5_7 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth11 (Down)
    0000:ab:01.4 mlx5_8 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth12 (Down)
    0000:ab:01.5 mlx5_9 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth13 (Down)
  6. IP ツールを使用して VF の構成を確認します。

    # ip link show
    …
    6: eth4: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 9000 qdisc mq master bond0 state UP mode DEFAULT group default qlen 1000

    link/ether a0:88:c2:a6:f6:fd brd ff:ff:ff:ff:ff:ff permaddr a0:88:c2:a6:f6:fc
    vf 0 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
    vf 1 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
    vf 2 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
    vf 3 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off

    altname enp171s0f0np0
    altname ens3f0np0

    7: eth5: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 9000 qdisc mq master bond0 state UP mode DEFAULT group default qlen 1000

    link/ether a0:88:c2:a6:f6:fd brd ff:ff:ff:ff:ff:ff
    vf 0 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
    vf 1 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
    vf 2 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
    vf 3 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off

    altname enp171s0f1np1
    altname ens3f1np1
    …

ステップ3: 起動時にVFを有効にする

systemd サービスと起動スクリプトを作成して、システムの再起動後も VF 設定が保持されるように構成します。

  1. systemdユニットファイルを作成する `/etc/systemd/system/after.local`以下の内容です:

    [Unit]
    Description=/etc/init.d/after.local Compatibility
    After=libvirtd.service Requires=libvirtd.service

    [Service]
    Type=oneshot
    ExecStart=/etc/init.d/after.local
    RemainAfterExit=true

    [Install]
    WantedBy=multi-user.target
  2. スクリプト /etc/init.d/after.local を作成します。

    #! /bin/sh
    #
    #
    # ...
    echo 4 > /sys/class/infiniband/mlx5_bond_0/device/sriov_numvfs
    echo 4 > /sys/class/infiniband/mlx5_1/device/sriov_numvfs
  3. ファイルが実行可能であることを確認します。

    # cd /etc/init.d/
    # chmod 750 after.local

ステップ4: VMに仮想インターフェースを割り当てる

virt-manager を使用して、作成した仮想機能を PCI ホストデバイスとして SAP HANA VM に割り当てます。

  1. virt-manager を起動します。

    幅=601、高さ=385

  2. 目的の VM を開きます。

    幅=300、高さ=385

  3. *ハードウェアの追加*を選択します。+ Virtmanager ハードウェアの追加、幅=601、高さ=443

  4. PCI ホスト デバイスのリストから最初の物理ポートから目的の仮想 NIC を選択し、[完了] を押します。

    この例では、0000.AB:00:2 - 0000.AB:00:4 は最初の物理ポートに属し、0000.AB:01:2 - 0000.AB:01:4 は 2 番目の物理ポートに属します。

    幅=601、高さ=442

  5. PCI ホスト デバイスのリストから次の仮想 NIC ポートを選択し、2 番目の物理ポートの仮想ポートを使用して、[完了] を選択します。

    幅=601、高さ=441

  6. その後、仮想インターフェースが VM に割り当てられ、VM を起動できるようになります。+ 幅=601、高さ=443

ステップ5: VM内のネットワークインターフェースを構成する

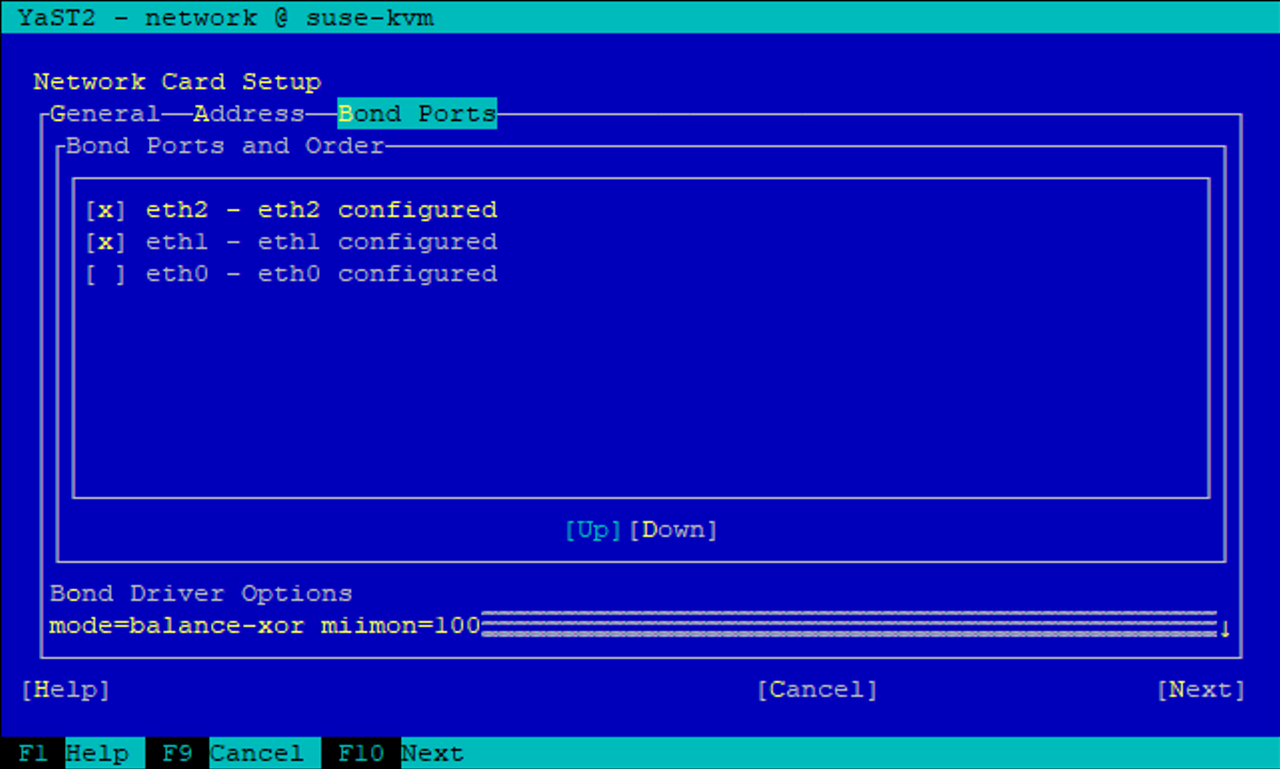

VM にログインし、2 つの VF をボンドとして構成します。モード0またはモード2のいずれかを選択します。LACP は物理ポートでのみ使用できるため、LACP を使用しないでください。下の図は、YAST を使用したモード 2 構成を示しています。

幅=601、高さ=335

次の手順

SR-IOVネットワークインターフェースを設定したら、"ファイバーチャネルネットワークを構成する"ストレージプロトコルとして FCP を使用する場合。
