OpenNebula用のONTAP iSCSIでLVM Thinを構成

共同作成者 sureshthoppay
PDF

iSCSIプロトコルを使用して、NetApp ONTAPと連携し、OpenNebulaホスト間で共有ストレージ用のLogical Volume Manager（LVM）データストアを構成します。この構成により、マルチパス対応の標準イーサネットネットワーク上でブロックレベルのストレージ アクセスが可能になります。

仮想化管理者の初期タスク

iSCSI接続用にOpenNebulaホストを準備し、ストレージ管理者に必要な情報を収集するために、これらの初期タスクを完了してください。

  1. 2 つの Linux VLAN インターフェイスが使用可能であることを確認します。

  2. マルチパスツールとiSCSIイニシエーターユーティリティがすべてのOpenNebulaホストにインストールされ、起動時に起動することを確認します。

    Debian/Ubuntu
    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools open-iscsi
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now open-iscsi
    RHEL／AlmaLinux
    dnf list installed | grep device-mapper-multipath
# If need to install, execute the following line.
dnf install device-mapper-multipath iscsi-initiator-utils
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now iscsid

  3. すべてのOpenNebulaホストのiSCSIホストIQNを収集し、ストレージ管理者に提供します。

    cat /etc/iscsi/initiator.name

ONTAPを初めて使用する場合は、System Manager を使用すると使いやすくなります。

  1. iSCSI プロトコルが有効になっている SVM が使用可能であることを確認します。フォローする "ONTAP 9 ドキュメント"。

  2. コントローラごとに iSCSI 専用の LIF を 2 つ作成します。冗長性とマルチパス パフォーマンスを確保するには、コントローラごとに 2 つの LIF が推奨されます。OpenNebula ホストで設定された VLAN インターフェース上に LIF が作成されていることを確認します。パフォーマンス向上のため、ジャンボ フレーム（MTU 9000）が推奨されます。

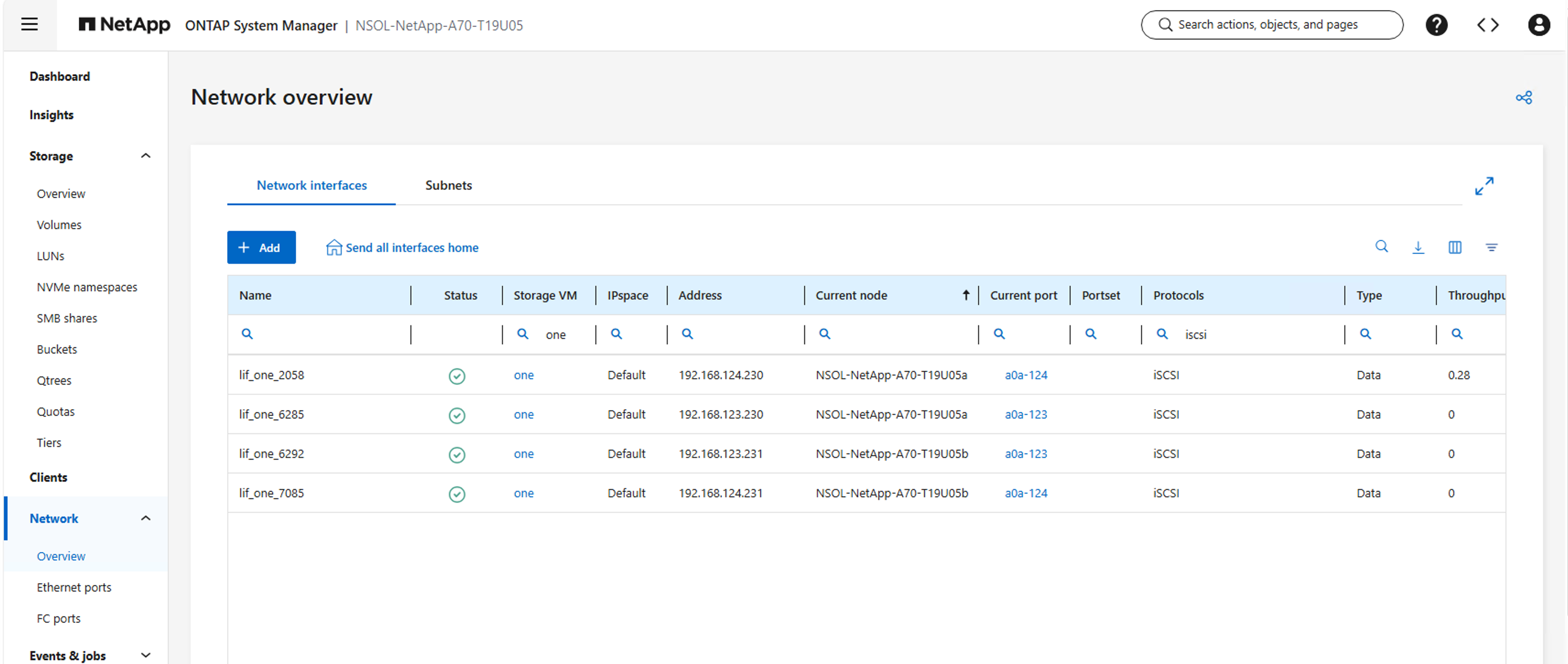

    iSCSIインターフェースの詳細

  3. LUNを作成し、ホストiSCSIイニシエーターに提示します。通常、1つのOpenNebulaクラスタに対して1つのigroupが作成されます。イメージデータストアとシステムデータストアの両方をサポートするために、フロントエンドサーバーとハイパーバイザーホストを同じigroup内に含めます。

  4. LUN が作成されたことを仮想化管理者に通知します。

最終的な仮想化管理者のタスク

OpenNebulaでiSCSI LUNを共有LVMデータストアとして構成するには、次のタスクを完了します。

  1. フロントエンド サーバーの 1 つに SSH で接続し、iSCSI データ LIF アドレスの 1 つを指定して、すべての iSCSI LIF ポータルを検出します。

    iscsiadm -m discovery -t sendtargets -p <iscsi data lif address>
iscsiadm -m node
iscsiadm -m node -l
iscsiadm -m session

  2. `rescan-scsi-bus.sh`または `echo "- - -" > /sys/class/scsi_host/host*/scan`を実行して、SCSIバスを再スキャンし、新しいLUNを検出します。

  3. `lsblk -S`または fdisk -l コマンドを使用して、すべてのOpenNebulaホストでLUNが表示されることを確認します。

  4. `iscsiadm -m session -P 3`を実行して、LUNとデバイス名のマッピングを取得します。

  5. `multipath -a /dev/<device_name>`を実行してデバイスをマルチパス構成に追加します。次に、 `multipath -r`を実行してマルチパス構成を再ロードします。 `multipath -ll`コマンドを実行してマルチパス構成を確認します。

  6. 必要なデータストア タイプに基づいて構成ファイルを作成します。完全な属性リストについては、 "OpenNebula LVMドキュメント"を参照してください。サンプルファイルを以下に示します：

    バックアップ

    1. Resticの場合、

    $cat iscsi-restic.conf
NAME = "Backup-Restic-iSCSI01"
TYPE = "BACKUP_DS"

DS_MAD = "restic"
TM_MAD = "-"

RESTIC_PASSWORD = "<restic_password>"
RESTIC_SFTP_SERVER = "<backup server>"

    1. Rsyncの場合、

    $cat iscsi-rsync.conf
NAME = "Backup-Rsync-iSCSI02"
TYPE = "BACKUP_DS"

DS_MAD = "rsync"
TM_MAD = "-"

RSYNC_USER = "<rsync_user>"
RSYNC_HOST = "<backup server>"
    ファイル
    $cat iscsi-kernel.conf
NAME = "File-Kernel-iSCSI03"
TYPE = "FILE_DS"
DS_MAD = "fs"
TM_MAD = "local"
SAFE_DIRS = "/var/tmp/files"
    イメージ
    $cat iscsi-image.conf
NAME = "Image-iSCSI04"
TYPE = "IMAGE_DS"
DS_MAD = "fs"
TM_MAD = "fs_lvm_ssh"
DISK_TYPE = "block"
LVM_THIN_ENABLE = "yes"
    システム
    $cat iscsi-system.conf
NAME = "System-iSCSI05"
TYPE = "SYSTEM_DS"
TM_MAD = "fs_lvm_ssh"
DISK_TYPE = "block"
BRIDGE_LIST = "<space-separated list of OpenNebula hosts>" # If LUN not presented to frontend hosts
LVM_THIN_ENABLE = "yes"

  7. 実行 onedatastore create <configuration file>。作成後に返されるデータストア ID をメモします。

    onedatastore create iscsi-system.conf ID：106

  8. `vgcreate <vg_name> <multipath_device>`コマンドを使用して、iSCSI LUNにボリュームグループを作成します。イメージデータストアの場合、ボリュームグループ名には任意の名前を付けることができます。システムデータストアの場合、ボリュームグループ名は `vg-one-<datastore id>`の形式にする必要があります。これは、OpenNebulaがシステムデータストアの正しいボリュームグループを識別するために必要です。バックアップ/ファイル/イメージデータストアを作成する場合は、次の手順に進みます。システムデータストアの場合は、ここで停止します。

  9. `lvcreate -l 100%FREE -n <logical volume name> <volume group name>`コマンドを使用して論理ボリュームシンプールを作成します。システムデータストアの場合、OpenNebulaは必要に応じてLVMシンプールを自動的に作成します。

  10. `mkfs.ext4 /dev/<volume group>/<logical volume>`コマンドを使用して、論理ボリューム上にファイルシステムを作成します。システムデータストアでは、ファイルシステムの作成は必要ありません。

  11. /etc/fstab または automount 設定を更新して、必要なマウント オプションでデータストアをマウントします。デフォルトのデータストアの場所は /var/lib/one/datastores とします。 `onedatastore show <datastore_id>`で検証できます。そうでない場合は、/etc/one/oned.conf の DATASTORE_LOCATION パラメータを確認してください。データストアの場所の下に<datastore_id>フォルダが存在することを確認してください。サンプル エントリを以下に示します：

    /etc/fstab の使用
    /dev/<vg name>/<logical volume> /var/lib/one/datastores/<datastore_id> ext4 _netdev,noauto,x-systemd.automount,nofail 0 2
    自動マウントの使用
    /var/lib/one/datastores/<datastore_id> -fstype=ext4,_netdev,noauto,x-systemd.automount,nofail,rw :/dev/<vg name>/<logical volume>

  12. `mount -a`または `systemctl reload autofs`コマンドを使用してデータストアをマウントします。

  13. マウントコマンドでデータストアがマウントされていることを確認し、 `onedatastore show <datastore_id>`コマンドでデータストアの容量を確認します。

  14. oneadmin ユーザーとグループがデータストア フォルダーを所有していることを確認します。 `chown -R oneadmin:oneadmin /var/lib/one/datastores/<datastore_id>`コマンドを使用して権限を調整します。
