Trident Protect を使用して Red Hat OpenShift Virtualization の VM のフェイルオーバーとフェイルバックを設定する

共同作成者 netapp-jsnyder kevin-hoke
PDF

Trident Protect を使用して OpenShift Virtualization 内の VM の災害復旧を設定します。この手順には、 ONTAP S3 を使用した AppVault の作成、ソースとディザスタ リカバリ名前空間間の AppMirror 関係の確立、レプリケーションのスケジュール設定、サイト停止中の VM の可用性を維持するためのフェイルオーバーおよびフェイルバック操作の実行が含まれます。

前提条件

  • Tridentをインストールする必要があります。 OpenShift Virtualization オペレーターを使用してクラスターに OpenShift Virtualization をインストールする前に、バックエンド クラスとストレージ クラスを作成する必要があります。

  • OpenShift VM のフェイルオーバーおよびフェイルバック操作を実装するには、 Trident Protect をインストールする必要があります。こちらの説明を参照してください"トライデントプロテクトをインストールする"

OCP-v trident protect が trident-protect 名前空間にインストールされました

VM は OpenShift Virtualization で利用可能である必要があります。新しい VM をデプロイする方法、または既存の VM を OpenShift Virtualization に移行する方法の詳細については、ドキュメントの適切なセクションを参照してください。

OCP-v VM が source-ns 名前空間にインストールされる

ONTAP S3を使用してApp Vaultを作成する

このセクションでは、ontap S3 オブジェクト ストレージを使用して、Trident Protect でアプリ ボールトを設定する方法を説明します。

oc コマンドと以下に示す yaml ファイルを使用して、ontap s3 のシークレットと appvault カスタム リソースを作成します。必ず trident protect 名前空間内に作成してください。

oc create -f app-vault-secret.yaml -n trident-protect
oc create -f app-vault.yaml -n trident-protect
apiVersion: v1
# You can provide the keys either as stringData or base 64 encoded data
stringData:
  accessKeyID: "<access key id as obtained from ONTAP>"
  secretAccessKey: "<secret access key as obtained from ONTAP>"
#data:
  #accessKeyID: <base 64 encoded value of access key>
  #secretAccessKey: <base 64 encoded value of secret access key>
kind: Secret
metadata:
  name: appvault-secret
  namespace: trident-protect
type: Opaque
apiVersion: protect.trident.netapp.io/v1
kind: AppVault
metadata:
  name: ontap-s3-appvault
  namespace: trident-protect
spec:
  providerConfig:
    azure:
      accountName: ""
      bucketName: ""
      endpoint: ""
    gcp:
      bucketName: ""
      projectID: ""
    s3:
      bucketName: trident-protect
      endpoint: <data lif to use to access S3>
      secure: "false"
      skipCertValidation: "true"
  providerCredentials:
    accessKeyID:
      valueFromSecret:
        key: accessKeyID
        name: appvault-secret
    secretAccessKey:
      valueFromSecret:
        key: secretAccessKey
        name: appvault-secret
  providerType: OntapS3

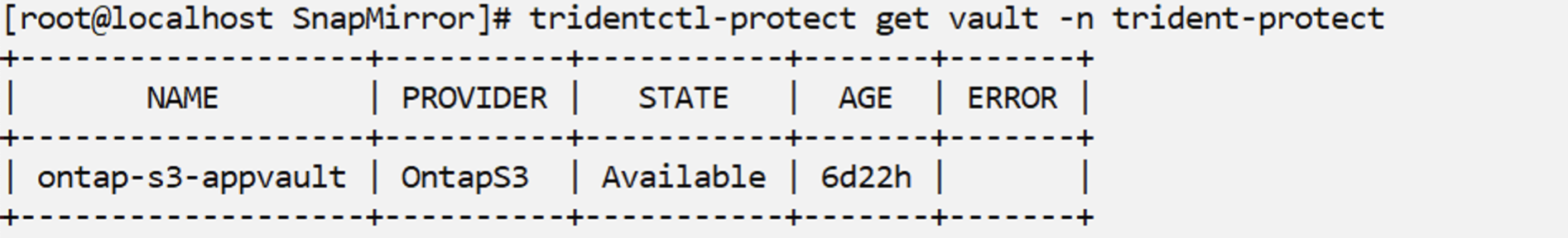

ontap S3 ボールトが作成され、使用可能な状態になっていることを確認します。

trident-protect 名前空間の OCP-v appvault

VM用のTrident保護アプリを作成する

VM が配置されている名前空間にアプリのカスタム リソースを作成します。

source-ns 名前空間の OCP-v アプリ

tridentctl-protect create app source-vm -n source-ns --namespaces source-ns

source-ns 名前空間の OCP-v アプリ

新しい名前空間に災害復旧 VM 用のTrident保護アプリを作成する

oc create ns dr-ns
tridentctl-protect create app dr-vm -n dr-ns --namespaces dr-ns

source-ns 名前空間の OCP-v アプリ

ソース名前空間にAppMirrorスケジュールを作成する

示されているように、yaml を使用して AppMirror のスケジュールを作成します。これにより、スケジュール（5分ごと）を使用してスナップショットが作成され、2つのスナップショットが保持されます。

oc create -f appmirror-schedule.yaml -n source-ns
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
  name: appmirror-sched1
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: source-vm
  backupRetention: "0"
  enabled: true
  granularity: Custom
  recurrenceRule: |-
    DTSTART:20240901T000200Z
    RRULE:FREQ=MINUTELY;INTERVAL=5
  snapshotRetention: "2"

アプリミラースケジュールソースns名前空間

スナップショットを作成しました

DR名前空間にappMirror関係を作成する

Disaster Recovery 名前空間に Appmirror 関係を作成します。 desiredState を Established に設定します。

apiVersion: protect.trident.netapp.io/v1
kind: AppMirrorRelationship
metadata:
  name: amr1
spec:
  desiredState: Established
  destinationAppVaultRef: ontap-s3-appvault
  destinationApplicationRef: dr-vm
  namespaceMapping:
  - destination: dr-ns
    source: source-ns
  recurrenceRule: |-
    DTSTART:20240901T000200Z
    RRULE:FREQ=MINUTELY;INTERVAL=5
  sourceAppVaultRef: ontap-s3-appvault
  sourceApplicationName: source-vm
  sourceApplicationUID: "<application UID of the source VM>"
  storageClassName: "ontap-nas"
メモ 以下に示すように、ソース アプリの json 出力からソース VM のアプリケーション UID を取得できます。

アプリUIDが作成されました

アプリミラー関係を作成する

AppMirror 関係が確立されると、最新のスナップショットが宛先名前空間に転送されます。 PVC は dr 名前空間の VM 用に作成されていますが、VM ポッドはまだ dr 名前空間に作成されていません。

アプリミラー関係が確立されました

アプリミラーの状態変化

PVCは宛先名前空間に作成される

関係をフェイルオーバーに昇格する

関係の目的の状態を「昇格」に変更して、DR 名前空間に VM を作成します。 VM はソース名前空間で引き続き実行されています。

oc patch amr amr1 -n dr-ns --type=merge -p '{"spec":{"desiredState":"Promoted"}}'

AppMirror関係パッチ適用

AppMirror関係は昇格状態です

DR 名前空間に作成された VM

ソース ns の VM はまだ実行中です

フェイルバックのために再度関係を確立する

関係の希望する状態を「確立済み」に変更します。 VM は DR 名前空間で削除されます。 pvc は DR 名前空間にまだ存在します。 VM はソース名前空間で引き続き実行されています。ソース名前空間から DR ns への元の関係が確立されます。 。

oc patch amr amr1 -n dr-ns --type=merge -p '{"spec":{"desiredState":"Established"}}'

確立された状態へのパッチ

確立された状態のApp Mirror

DR nsのPVCはまだ残っている

ソースnsのPODとPVCはまだ残っている

ビデオデモンストレーション

次のビデオは、 Trident Protect を使用して OpenShift VM の災害復旧シナリオを実装するデモを示しています。

Trident Protectを使用した災害復旧
