Proxmox VE 用の FC を使用した LVM の設定

共同作成者 netapp-jsnyder sureshthoppay
PDF

NetApp ONTAPでファイバー チャネル プロトコルを使用して、Proxmox 仮想環境 (VE) ホスト間で共有ストレージ用の論理ボリューム マネージャー (LVM) を構成します。この構成により、高パフォーマンスと低レイテンシでブロックレベルのストレージ アクセスが可能になります。

仮想化管理者の初期タスク

これらの初期タスクを完了して、Proxmox VE ホストを FC 接続用に準備し、ストレージ管理者に必要な情報を収集します。

  1. 2 つの HBA インターフェイスが使用可能であることを確認します。

  2. すべての Proxmox VE ホストに multipath-tools がインストールされ、起動時に起動することを確認します。

    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools
systemctl enable multipathd

  3. すべての Proxmox VE ホストの WWPN を収集し、ストレージ管理者に提供します。

    cat /sys/class/fc_host/host*/port_name

ストレージ管理者のタスク

ONTAPを初めて使用する場合は、System Manager を使用すると使いやすくなります。

  1. FC プロトコルが有効になっている状態で SVM が使用可能であることを確認します。フォローする "ONTAP 9 ドキュメント"。

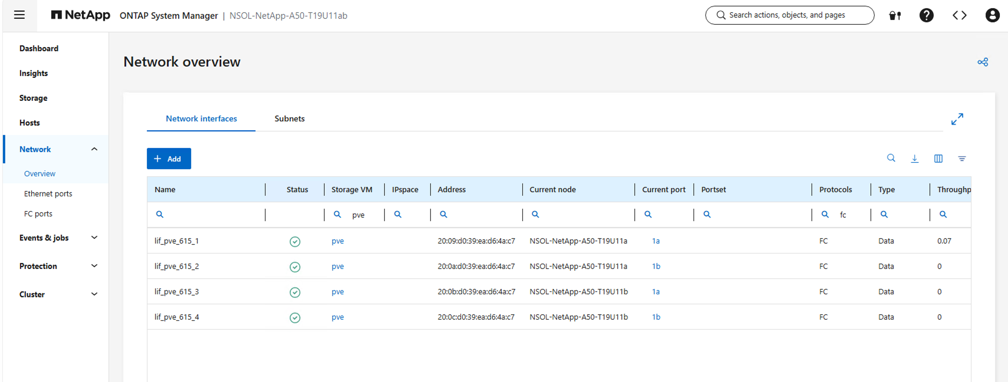

  2. FC 専用のコントローラごとに 2 つの LIF を作成します。

    FCインターフェースの詳細

  3. igroup を作成し、ホスト FC イニシエーターを追加します。

  4. SVM 上に希望のサイズの LUN を作成し、前の手順で作成した igroup に提示します。ASAシステムのセキュリティ タブとAFF/ FASシステムのボリューム セキュリティ タブで、ランサムウェア対策保護が有効になっていることを確認します。

    lunの詳細

  5. LUN が作成されたことを仮想化管理者に通知します。

最終的な仮想化管理者のタスク

これらのタスクを完了して、LUN を Proxmox VE の共有 LVM ストレージとして構成します。

  1. クラスター内の各 Proxmox VE ホストのシェルに移動し、ディスクが表示されていることを確認します。

    lsblk -S
rescan-scsi-bus.sh
lsblk -S

  2. デバイスがマルチパス リストに表示されていることを確認します。

    multipath -ll
multipath -a /dev/sdX  # replace sdX with the device name
multipath -r
multipath -ll

  3. ボリューム グループを作成します。

    vgcreate <volume group name> /dev/mapper/<device id>
# Where <volume group name> is the desired name for the volume group and <device id> is the multipath device id.
pvs
# Verify the physical volume is part of the volume group.
vgs
# Verify the volume group is created.

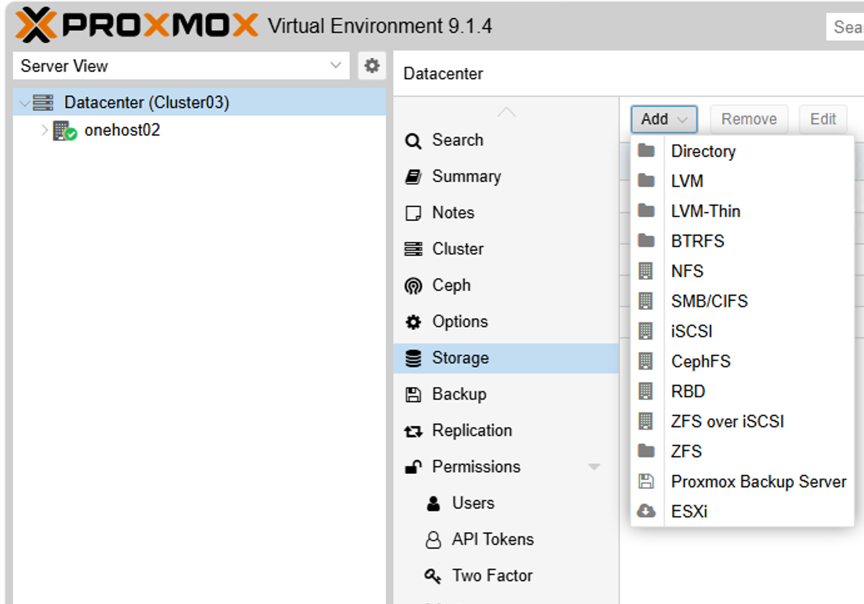

  4. 管理UIを使用する `https:<proxmox node>:8006`をクリックし、[データセンター] をクリックして、[ストレージ] を選択し、[追加] をクリックして、[LVM] を選択します。

    例を表示

    LVM ストレージナビゲーション

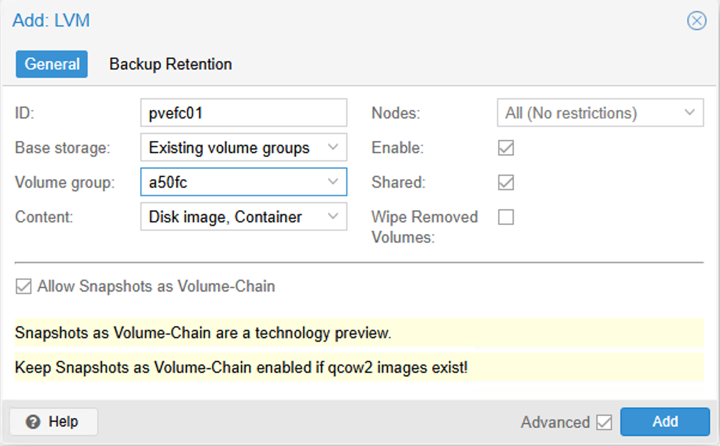

  5. ストレージ ID 名を指定し、既存のボリューム グループを選択して、CLI で作成したボリューム グループを選択します。共有オプションを確認してください。Proxmox VE 9以降では、 Allow Snapshots as Volume-Chain このオプションは、[詳細設定] チェック ボックスが有効になっている場合に表示されます。

    例を表示

    LVMストレージの作成

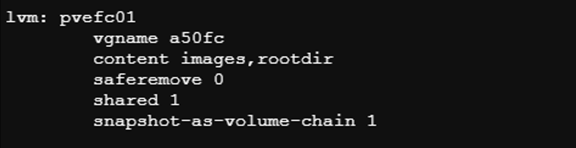

  6. 以下に、FC を使用する LVM のサンプル ストレージ構成ファイルを示します。

    例を表示

    LVM FC 構成

    Proxmox VE 9以降では、ストレージ設定ファイルに以下の追加オプションが含まれています。 snapshot-as-volume-chain 1 いつ Allow Snapshots as Volume-Chain が有効になります。
