ONTAP tools for VMware vSphereを使用して、VI ワークロード ドメインに NFS とvVols を補助ストレージとして追加します。
このユースケースでは、 ONTAP Tools for VMware を使用して、VMware Cloud Foundation (VCF) 仮想インフラストラクチャ (VI) ワークロード ドメインの補助ストレージとして NFS およびvVolsデータストアを追加する手順について説明します。この手順では、VMware vSphere 用のONTAPツールの導入、NFS 論理インターフェイスを使用したストレージ仮想マシン (SVM) の構成、NFS とvVols の両方のデータストアのプロビジョニングについてまとめています。
NFS は、 vVolsデータストアのストレージ プロトコルとして使用されます。
NFSの利点
シンプルさと使いやすさ: NFS はセットアップと管理が簡単なので、迅速かつ簡単なファイル共有を必要とする環境に最適です。
スケーラビリティ: ONTAP のアーキテクチャにより、NFS は効率的に拡張でき、インフラストラクチャに大きな変更を加えることなく増大するデータ ニーズに対応できます。
柔軟性: NFS は幅広いアプリケーションとワークロードをサポートしており、仮想化環境を含むさまざまなユースケースに幅広く対応できます。
詳細については、 "vSphere 8 向け NFS v3 リファレンス ガイド" 。
シナリオの概要
このシナリオでは、次の大まかな手順について説明します。
-
NFS トラフィック用の論理インターフェイス (LIF) を備えたストレージ仮想マシン (SVM) を作成します。
-
VI ワークロード ドメイン上の NFS ネットワーク用の分散ポート グループを作成します。
-
VI ワークロード ドメインの ESXi ホスト上に NFS 用の vmkernel アダプタを作成します。
-
VI ワークロード ドメインにONTAPツールを導入します。
-
VI ワークロード ドメインに新しい NFS データストアを作成します。
-
VI ワークロード ドメインに新しいvVolsデータストアを作成します。
前提条件
このシナリオには、次のコンポーネントと構成が必要です。
-
ストレージ トラフィック専用のイーサネット スイッチ上に物理データ ポートを備えたONTAP AFFまたはFASストレージ システム。
-
VCF 管理ドメインの展開が完了し、vSphere クライアントにアクセスできるようになりました。
-
VI ワークロード ドメインは以前にデプロイされています。
NetApp は、ストレージ システム、スイッチ、ネットワーク アダプタ、およびホスト システムにフォールト トレランスを提供する、NFS 用の冗長ネットワーク設計を推奨しています。アーキテクチャの要件に応じて、単一のサブネットまたは複数のサブネットで NFS を展開するのが一般的です。
参照 "VMware vSphere で NFS を実行するためのベストプラクティス"VMware vSphere に固有の詳細情報。
ONTAPをVMware vSphereで使用する場合のネットワークガイダンスについては、 "ネットワーク構成 - NFS" NetAppエンタープライズ アプリケーション ドキュメントのセクション。
このドキュメントでは、新しい SVM を作成し、IP アドレス情報を指定して NFS トラフィック用の複数の LIF を作成するプロセスについて説明します。既存のSVMに新しいLIFを追加するには、"LIF(ネットワーク インターフェイス)の作成" 。
vSphereクラスタでNFSを使用する方法の詳細については、"vSphere 8 向け NFS v3 リファレンス ガイド" 。
展開手順
ONTAPツールを導入し、それを使用して VCF 管理ドメインにvVolsおよび NFS データストアを作成するには、次の手順を実行します。
ONTAPストレージシステム上にSVMとLIFを作成する
次の手順はONTAP System Manager で実行されます。
ストレージVMとLIFを作成する
NFS トラフィック用の複数の LIF とともに SVM を作成するには、次の手順を実行します。
-
ONTAP System Manager から、左側のメニューの Storage VMs に移動し、+ Add をクリックして開始します。
-
ストレージ VM の追加 ウィザードで、SVM の 名前 を入力し、IP スペース を選択して、アクセス プロトコル の下で SMB/CIFS、NFS、S3 タブをクリックし、NFS を有効にする チェックボックスをオンにします。
Ontap Tools for VMware vSphere を使用してデータストアの展開プロセスを自動化するため、ここで NFS クライアント アクセスを許可する ボタンをチェックする必要はありません。これには、ESXi ホストへのクライアント アクセスの提供が含まれます。   -
ネットワーク インターフェイス セクションで、最初の LIF の IP アドレス、サブネット マスク、および ブロードキャスト ドメインとポート を入力します。後続の LIF については、チェックボックスを有効にして、残りのすべての LIF で共通の設定を使用するか、個別の設定を使用するかを選択できます。
-
ストレージ VM 管理アカウント (マルチテナント環境の場合) を有効にするかどうかを選択し、[保存] をクリックして SVM を作成します。
ESXiホスト上のNFSネットワークを設定する
次の手順は、vSphere クライアントを使用して VI ワークロード ドメイン クラスタで実行されます。この場合、vCenter Single Sign-On が使用されているため、vSphere クライアントは管理ドメインとワークロード ドメイン全体で共通になります。
NFSトラフィック用の分散ポートグループを作成する
NFS トラフィックを伝送するネットワークの新しい分散ポート グループを作成するには、次の手順を実行します。
-
vSphere クライアントから、ワークロード ドメインの インベントリ > ネットワーク に移動します。既存の分散スイッチに移動し、*新しい分散ポート グループ…*を作成するアクションを選択します。
-
新しい分散ポート グループ ウィザードで、新しいポート グループの名前を入力し、次へ をクリックして続行します。
-
*設定の構成*ページですべての設定を入力します。 VLAN が使用されている場合は、正しい VLAN ID を必ず指定してください。続行するには、[次へ] をクリックします。
-
*完了準備完了*ページで変更を確認し、*完了*をクリックして新しい分散ポート グループを作成します。
-
ポート グループが作成されたら、ポート グループに移動し、[設定の編集…] アクションを選択します。
-

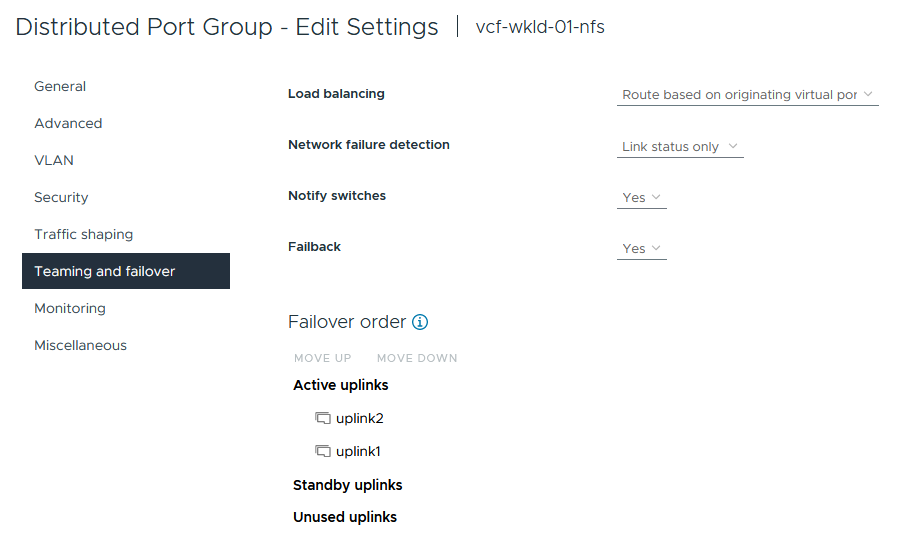

分散ポート グループ - 設定の編集 ページで、左側のメニューの チーミングとフェールオーバー に移動します。 NFS トラフィックに使用するアップリンクのチーミングを有効にするには、アップリンクが アクティブ アップリンク 領域にまとめられていることを確認します。使用されていないアップリンクを「未使用のアップリンク」に移動します。
-
クラスタ内の各 ESXi ホストに対してこのプロセスを繰り返します。
各ESXiホストにVMkernelアダプタを作成する
ワークロード ドメイン内の各 ESXi ホストでこのプロセスを繰り返します。
-
vSphere クライアントから、ワークロード ドメイン インベントリ内の ESXi ホストの 1 つに移動します。 *構成*タブから*VMkernelアダプタ*を選択し、*ネットワークの追加…*をクリックして開始します。
-
接続タイプの選択 ウィンドウで VMkernel ネットワーク アダプタ を選択し、次へ をクリックして続行します。
-
ターゲット デバイスの選択 ページで、以前に作成した NFS の分散ポート グループの 1 つを選択します。
-
ポート プロパティ ページでデフォルト (有効なサービスなし) を維持し、次へ をクリックして続行します。
-
IPv4 設定 ページで、IP アドレス、サブネット マスク を入力し、新しいゲートウェイ IP アドレスを指定します (必要な場合のみ)。続行するには、[次へ] をクリックします。
-
*準備完了*ページで選択内容を確認し、*完了*をクリックして VMkernel アダプタを作成します。
ONTAPツールを導入して使用し、ストレージを構成する
次の手順は、vSphere クライアントを使用して VCF 管理ドメイン クラスタ上で実行され、OTV の展開、 vVols NFS データストアの作成、管理 VM の新しいデータストアへの移行が含まれます。
VI ワークロード ドメインの場合、OTV は VCF 管理クラスタにインストールされますが、VI ワークロード ドメインに関連付けられた vCenter に登録されます。
複数のvCenter環境でのONTAPツールの導入と使用に関する詳細については、以下を参照してください。"複数のvCenter Server環境でONTAP Toolsを登録するための要件" 。
ONTAP tools for VMware vSphereを導入する
ONTAP tools for VMware vSphereは、 VM アプライアンスとして導入され、 ONTAPストレージを管理するための統合された vCenter UI を提供します。
ONTAP tools for VMware vSphereをデプロイするには、次の手順を実行します。
-
ONTAPツールOVAイメージを以下から入手します。"NetApp サポート サイト"ローカルフォルダーにダウンロードします。
-
VCF 管理ドメインの vCenter アプライアンスにログインします。
-
vCenter アプライアンス インターフェースから管理クラスタを右クリックし、[OVF テンプレートのデプロイ…] を選択します。
-
*OVF テンプレートのデプロイ*ウィザードで、*ローカル ファイル*ラジオ ボタンをクリックし、前の手順でダウンロードしたONTAPツール OVA ファイルを選択します。
-
ウィザードの手順 2 ~ 5 では、VM の名前とフォルダーを選択し、コンピューティング リソースを選択し、詳細を確認して、ライセンス契約に同意します。
-
構成ファイルとディスク ファイルの保存場所として、VCF 管理ドメイン クラスタの vSAN データストアを選択します。
-
[ネットワークの選択] ページで、管理トラフィックに使用するネットワークを選択します。
-
テンプレートのカスタマイズページで、必要な情報をすべて入力します。
-
OTV への管理アクセスに使用するパスワード。
-
NTPサーバのIPアドレスを指定します。
-
OTV メンテナンス アカウントのパスワード。
-
OTVダービーDBパスワード。
-
VMware Cloud Foundation (VCF) を有効にする チェックボックスをオンにしないでください。補助ストレージを展開する場合、VCF モードは必要ありません。
-
VI ワークロード ドメイン の vCenter アプライアンスの FQDN または IP アドレス
-
VI ワークロード ドメイン の vCenter アプライアンスの認証情報
-
必要なネットワーク プロパティ フィールドを指定します。
続行するには、[次へ] をクリックします。
-
-
[Ready to complete] ページですべての情報を確認し、[Finish] をクリックして OTV アプライアンスの展開を開始します。
ONTAPツールにストレージ システムを追加します。
-
vSphere クライアントのメイン メニューから選択して、 NetApp ONTAPツールにアクセスします。
-
ONTAPツール インターフェイスの INSTANCE ドロップダウン メニューから、管理対象のワークロード ドメインに関連付けられている OTV インスタンスを選択します。
-
ONTAPツールで、左側のメニューから ストレージ システム を選択し、追加 を押します。
-
IP アドレス、ストレージ システムの資格情報、およびポート番号を入力します。検出プロセスを開始するには、[追加] をクリックします。
ONTAPツールでNFSデータストアを作成する
ONTAPツールを使用して NFS 上で実行されるONTAPデータストアを展開するには、次の手順を実行します。
-
ONTAPツールで 概要 を選択し、開始 タブから プロビジョニング をクリックしてウィザードを開始します。
-
新しいデータストア ウィザードの 全般 ページで、vSphere データセンターまたはクラスターの宛先を選択します。データストアの種類として NFS を選択し、データストアの名前を入力して、プロトコルを選択します。 FlexGroupボリュームを使用するかどうか、およびプロビジョニングにストレージ機能ファイルを使用するかどうかを選択します。続行するには、[次へ] をクリックします。
注意: データストア データをクラスター全体に分散 を選択すると、基盤となるボリュームがFlexGroupボリュームとして作成され、ストレージ機能プロファイルの使用ができなくなります。参照 "FlexGroupボリュームでサポートされる機能とサポートされない機能"FlexGroupボリュームの使用に関する詳細については、こちらをご覧ください。
-
ストレージ システム ページで、ストレージ機能プロファイル、ストレージ システム、および SVM を選択します。続行するには、[次へ] をクリックします。
-
*ストレージ属性*ページで、使用するアグリゲートを選択し、*次へ*をクリックして続行します。
-
最後に、*概要*を確認し、「完了」をクリックして NFS データストアの作成を開始します。
ONTAPツールでvVolsデータストアを作成する
ONTAPツールでvVolsデータストアを作成するには、次の手順を実行します。
-
ONTAPツールで 概要 を選択し、開始 タブから プロビジョニング をクリックしてウィザードを開始します。
-
新しいデータストア ウィザードの 全般 ページで、vSphere データセンターまたはクラスターの宛先を選択します。データストアの種類として * vVols* を選択し、データストアの名前を入力して、プロトコルとして * NFS * を選択します。続行するには、[次へ] をクリックします。
-
ストレージ システム ページで、ストレージ機能プロファイル、ストレージ システム、および SVM を選択します。続行するには、[次へ] をクリックします。
-
ストレージ属性*ページで、データストアの新しいボリュームを作成することを選択し、作成するボリュームのストレージ属性を入力します。 *追加 をクリックしてボリュームを作成し、次へ をクリックして続行します。
-
最後に、*概要*を確認し、*完了*をクリックして vVol データストアの作成プロセスを開始します。
ページ"]
追加情報
ONTAPストレージシステムの構成については、"ONTAP 9ドキュメント"中心。
VCFの設定方法については、以下を参照してください。"VMware Cloud Foundation ドキュメント" 。
