SnapMirror active sync（SANおよびNAS）を使用して、ワークロード ドメインのストレッチ クラスターを構成します
変更を提案
PDF
このユースケースでは、ONTAP tools for VMware vSphereを使用して、ワークロード ドメインのストレッチ クラスターを構成する手順の概要を説明します（ONTAP tools 10.6はFCおよびiSCSIをサポートしています）。なお、この構成にはSnapMirror active syncを使用します。ONTAPは、SAN（iSCSI、Fibre Channel、およびNVMe over Fabricsを使用）とNAS（NFSv3およびNFSv4.1）の両方でSnapMirror active syncをサポートしています。
SANでは、均一型と非均一型の両方のストレッチクラスタ構成がサポートされています。NASの場合、ONTAP 9.19.1でのアクティブ / パッシブ構成です。
|
ホスト近接設定は、マルチパス構成と併用され、ストレージトラフィックに最適なパス選択を保証するために使用されます。ホスト近接設定は、SCSIの場合はigroupで、NVMe-oFの場合はサブシステムで構成されます。例えば、統一ホストアクセス構成では、ホストは拡張クラスタ内の両方のストレージシステムにアクセスできます。マルチパス構成では、最適なパスと最適ではないパスは、ホストの近接設定に基づいて構成されます。 |
シナリオの概要

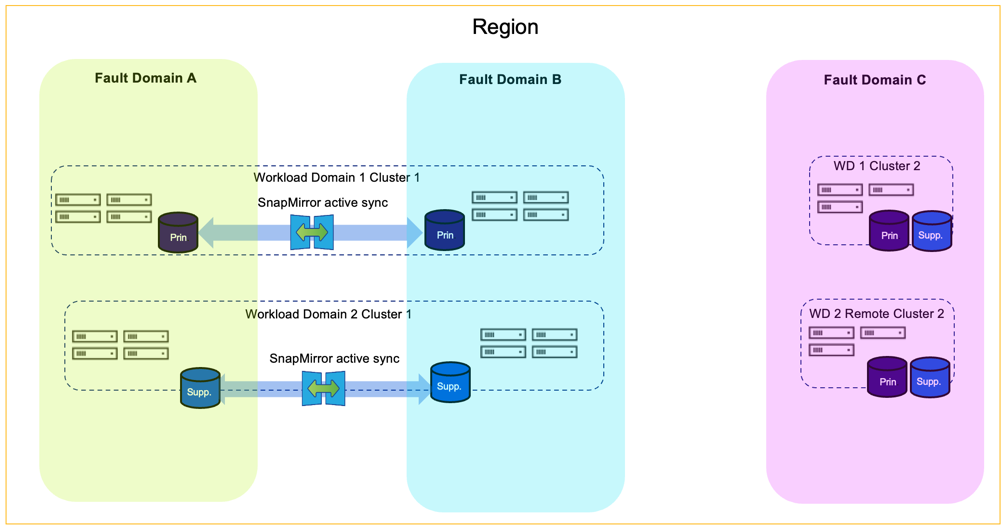

VCF ワークロードドメイン上のデータストアは、SnapMirror アクティブ同期で保護し、ストレッチクラスタソリューションを提供できます。SAN の場合、保護機能はデータストアレベル（整合性グループ）で有効化され、NAS の場合、SVM レベルで保護されます。
前提条件
ワークロードドメイン上のプリンシパルストレージ
ワークロードドメインは、インポートまたは VCF Ops ツールを使用した作成のいずれかによって作成できます。
-
サポートされている任意のプロトコルを使用してワークロードドメインを作成します。
-
"ワークロード ドメイン vCenter をONTAPツール マネージャーに登録して、vCenter プラグインを展開します。"
-
iSCSIおよびFCデータストアについては、"ONTAP ツールを使用して vSphere データストアを保護する"を参照してください。
-
NVMe-oFおよびNFSデータストアについては、SnapMirror active syncを使用してワークロードドメイン上のデータストアを保護する手順について、以下のビデオデモをご確認ください。
ワークロードドメインの補助ストレージ
ワークロード ドメインが稼働すると、ONTAP toolsを使用して追加のデータストアを作成し、保護することができます。SnapMirror active syncの詳細については、 "ONTAP SnapMirror Active Syncについて学ぶ"を参照してください。
|
ONTAP tools 10.6以降では、SnapMirrorアクティブ同期を使用してワークロードドメイン上のデータストアを保護できます。ワークロードドメイン上のデータストアをSnapMirrorアクティブ同期で保護する手順については、以下のビデオデモを参照してください。 |
追加情報
ONTAPストレージシステムの構成については、"ONTAP 9ドキュメント"中心。
VCFの設定方法については、以下を参照してください。"VMware Cloud Foundation ドキュメント" 。
