AFX 1Kストレージシステムのスイッチをインストールします

共同作成者 netapp-driley

AFX 1K ストレージ システムのインストール準備が完了したら、キャビネットまたは Telco ラックにスイッチを取り付ける必要があります。

Cisco Nexus 9332D-GX2B または 9364D-GX2A スイッチをキャビネットまたはラックに設置します。 Cisco Nexus 9364D-GX2A スイッチを使用する場合は、パススルー パネル キットをインストールします。

開始する前に

次のコンポーネントが利用可能であることを確認してください。

  • NetAppから入手可能なパススルー パネル キット (部品番号 X8784-R6)。

    NetAppパススルー パネル キットには、次のハードウェアが含まれています。

    • パススルー ブランク パネル×1

    • 10-32 x .75のネジ×4

    • 10-32のクリップ ナット×4

  • 各スイッチには、ブラケットとスライダー レールをキャビネットの前面と背面の支柱に取り付けるための 8 個の 10-32 または 12-24 ネジとクリップ ナットが必要です。

  • NetAppキャビネットにスイッチを取り付けるためのCisco標準レール キット。

メモ ジャンパー コードはパススルー キットには付属していません。スイッチにジャンパー ケーブルが同梱されていない場合は、 NetAppに問い合わせて適切なジャンパー ケーブルを注文してください。
メモ Cisco 9332D-GX2B および 9364D-GX2A はポート側吸気スイッチです。スイッチのネットワーク ポートはキャビネットの前面を向いて設置する必要があり、排気ファンはキャビネットの背面を向いて設置する必要があります。この構成では、キャビネット前面のネットワーク ポートからキャビネット背面のストレージ ポートまで十分な長さのケーブルを使用する必要があります。 + これらのスイッチの詳細については、 Cisco のWeb サイトをご覧ください。 "Cisco Nexus 9332D-GX2B NX-OS モード スイッチ ハードウェア設置ガイド"そして "Cisco Nexus 9364D-GX2A NX-OS モード スイッチ ハードウェア設置ガイド"
手順
  1. パススルーブランクパネルを取り付けます。

    1. キャビネットまたはラック内のスイッチとブランク パネルの垂直位置を決定します。

    2. キャビネット前面のレールの両側の角穴にクリップ ナットを取り付けます。

    3. 上下のラック スペースにはみ出さないよう、パネルを真ん中の位置に合わせ、ネジを締め付けます。

    4. 両方のジャンパー コードのメス コネクタをパネルの背面からブラシ アセンブリに挿入します。

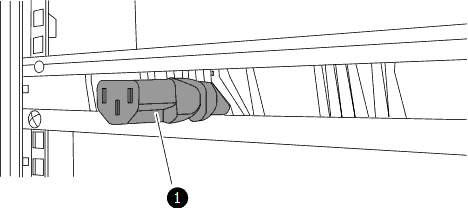

      ジャンパーコードのメスコネクタ
    コールアウト番号1

    ジャンパーコードのメスコネクタ。

  2. ラックマウント ブラケットをスイッチ シャーシに取り付けます。

    1. 取り付けつまみがスイッチ シャーシの表面に揃うように前面ラックマウント ブラケットをシャーシの片側(PSU側またはファン側)に配置し、4本のM4ネジで取り付けます。

      前面ブラケット
    2. スイッチの反対側にあるもう一方の前面ラックマウント ブラケットでも手順 2a を繰り返します。

    3. スイッチ シャーシに背面ラックマウント ブラケットを取り付けます。

    4. スイッチの反対側にあるもう一方の背面ラックマウント ブラケットでも手順 2c を繰り返します。

  3. IEAの4本すべての支柱の角穴にクリップ ナットを取り付けます。

    クリップナットの位置

    2 つの 9332D-GX2B スイッチを、中央の列など、コントローラと棚に効率的にアクセスできるキャビネットの位置に取り付けます。

  4. スライダー レールをキャビネットまたはラックに取り付けます。

    1. 最初のスライダー レールを後部左側の支柱の裏側の目的の位置に配置し、一致するネジ穴タイプのネジを挿入して、指でネジを締めます。

      スライダーレールの取り付け
    コールアウト番号1

    スライダー レールをゆっくりとスライドさせながら、ラックのネジ穴に合わせます。

    コールアウト番号2

    スライダー レールのネジをキャビネットの支柱に締めます。

    1. 右側のリアポストに対して手順 4a を繰り返します。

    2. キャビネット上の目的の場所で手順 4a と 4b を繰り返します。

  5. スイッチをキャビネットまたはラックに設置します。

    メモ この手順は必ず2人で行ってください。1人がスイッチを前面から支え、もう1人がスイッチを背面のスライド レールに合わせます。
    1. スイッチの背面をキャビネット上の希望の位置に配置します。

      U39~40に3232Cを配置
      コールアウト番号1

      シャーシを後部の支柱に向かって押し込むときに、2つの後部ラックマウントガイドをスライダレールに合わせます。

      コールアウト番号2

      前面のラックマウント ブラケットが前面の支柱と面一になるまで、スイッチをゆっくりとスライドします。

    2. スイッチをキャビネットまたはラックに取り付けます。

      スイッチアタッチメント
    コールアウト番号1

    1 人がシャーシ前面を水平に押さえながら、もう 1 人がキャビネット ポストの背面にある 4 本のネジを完全に締めます。

    1. 支えなしでもシャーシが動かなくなったら、前面のネジを支柱に完全に締め付けます。

    2. キャビネット上の目的の場所にある 2 番目のスイッチに対して、手順 5a ~ 5c を繰り返します。

      メモ 1台目のスイッチが支えになるため、2台目のスイッチの設置プロセスでは前面を支える必要はありません。
  6. スイッチを取り付けたら、ジャンパ コードをスイッチの電源インレットに接続します。

  7. 両方のジャンパ コードのオス プラグを空いている一番近いPDUコンセントに接続します。

    メモ 冗長性を確保するため、2本のコードを別々のPDUに接続する必要があります。
  8. 各スイッチの管理ポートをいずれかの管理スイッチ (注文した場合) に接続するか、管理ネットワークに直接接続します。

    管理ネットワーク ポートは、右側の PSU の近くにある下部の RJ-45 ポートです。スイッチを設置した後、各スイッチの CAT6 ケーブルをパススルー パネルに通して、管理スイッチまたはネットワークに接続します。

次の手順

キャビネットまたはラックにスイッチを設置したら、"AFX 1Kストレージシステムと棚をキャビネットまたはラックに設置します"
