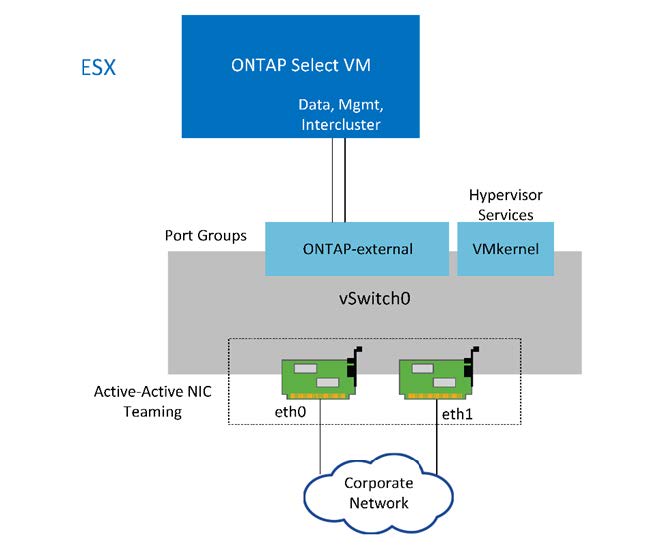

このドキュメントのマルチノードLIF割り当てセクションで説明されているように、ONTAPはIPspacesを使用してクラスタ ネットワーク トラフィックをデータおよび管理トラフィックとは分離します。このプラットフォームのシングルノード バリアントには、クラスタ ネットワークは含まれません。したがって、クラスター IPspaceにはポートが存在しません。

ONTAPポートe0a、e0b、およびe0cは、以下の種類のトラフィックを伝送するLIFの候補ポートとして割り当てられています。

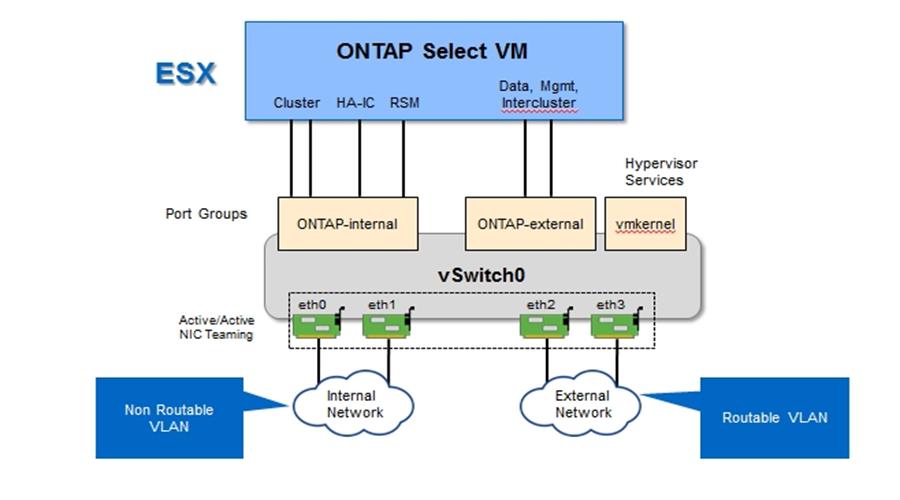

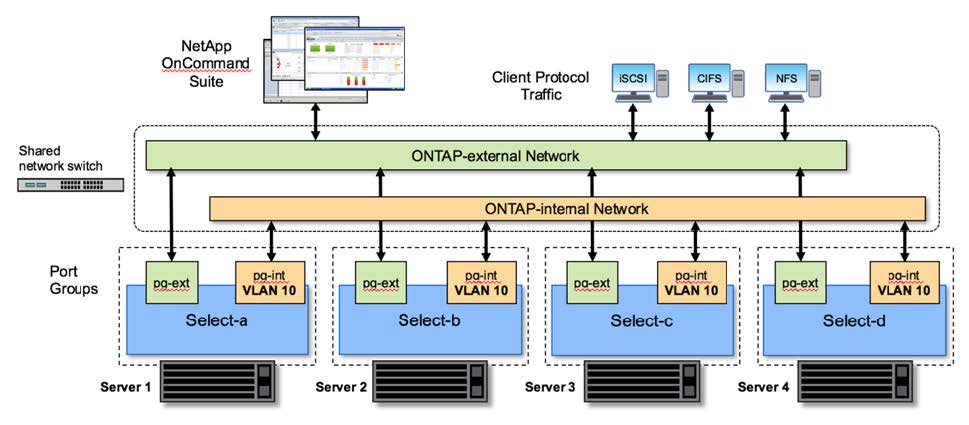

IPスペースの導入により、ONTAPポートロールは非推奨になりました。FAS アレイと同様に、ONTAP Selectクラスタには、デフォルトIPスペースとクラスタIPスペースの両方が含まれます。ネットワークポートe0a、e0b、e0gをデフォルトのIPスペースに、ポートe0cとe0dをクラスタIPスペースに配置することで、これらのポートは本来属さないLIFをホストすることから事実上隔離されています。ONTAP Selectクラスタ内の残りのポートは、内部サービスを提供するインターフェースの自動割り当てを通じて利用されます。これらは、RSMおよびHAインターコネクトインターフェースの場合と同様に、ONTAPシェルを通じて公開されません。

ネットワークポートとLIFについては、以降のセクションで詳しく説明します。

ONTAPポートe0a、e0b、およびe0gは、以下の種類のトラフィックを伝送するLIFの候補ポートとして割り当てられています：

ONTAPポートe0cとe0dは、クラスタインターフェイスのホームポートとして委任されます。各ONTAP Selectクラスタノード内で、リンクローカルIPアドレス（169.254.x.x）を使用して、ONTAP のセットアップ中に2つのクラスタインターフェイスが自動的に生成されます。

クラスタネットワーク トラフィックは、低レイテンシでルーティングされないレイヤー2ネットワークを経由する必要があります。クラスタのスループットとレイテンシの要件により、ONTAP Selectクラスタを物理的に近接した場所（たとえば、マルチパック、単一のデータセンター）に配置する必要があります。WANまたは地理的に離れた場所を介してHAノードを分離して、4、6、8、10、または12ノードのストレッチクラスタ構成を構築することはサポートされていません。メディエーターを使用した拡張2ノード構成がサポートされています。

詳細については、セクション"2ノード伸長HA（MetroCluster SDS）のベストプラクティス"を参照してください。

HAパートナーノード間でのブロックの同期レプリケーションは、ネットワークポートe0eに存在する内部ネットワークインターフェイスを使用して行われます。この機能は、クラスタのセットアップ時にONTAPによって設定されたネットワークインターフェイスを使用して自動的に実行され、管理者による設定は不要です。

NetApp FASアレイは、ONTAPクラスタ内のHAペア間で情報を受け渡すために特殊なハードウェアを使用します。しかし、ソフトウェア定義環境では、このタイプの機器（InfiniBandやiWARPデバイスなど）が利用できない傾向があるため、代替ソリューションが必要です。いくつかの可能性が検討されましたが、インターコネクト伝送に課せられたONTAP要件により、この機能をソフトウェアでエミュレートする必要がありました。その結果、ONTAP Selectクラスタ内では、HAインターコネクトの機能（従来はハードウェアによって提供されていた）が、イーサネットを伝送メカニズムとして使用してOS内に設計されています。

各ONTAP SelectノードにはHAインターコネクトポートe0fが設定されています。このポートはHAインターコネクトネットワークインターフェースをホストし、主に2つの機能を担っています：

HAインターコネクトトラフィックは、イーサネットパケット内にリモートダイレクトメモリアクセス（RDMA）フレームを階層化することにより、単一のネットワークインターフェースを使用してこのネットワークポートを介して流れます。
