ONTAP Select ストレージ：一般的な概念と特性
変更を提案
PDF
特定のストレージコンポーネントを調査する前に、ONTAP Select環境に適用される一般的なストレージの概念を確認してください。
ストレージ構成のフェーズ
ONTAP Select ホスト ストレージの主要な構成フェーズには、以下が含まれます：
-
導入前の前提条件
-
各ハイパーバイザー ホストが ONTAP Select 環境の導入用に構成され、準備が整っていることを確認してください。
-
構成には、物理ドライブ、RAIDコントローラとグループ、LUN、および関連するネットワーク準備が含まれます。
-
この構成は ONTAP Select の外部で実行されます。
-
-
ハイパーバイザー管理者ユーティリティを使用した設定
-
ハイパーバイザー管理ユーティリティ（例：VMware環境におけるvSphere）を使用して、ストレージの特定の側面を設定できます。
-
この構成は ONTAP Select の外部で実行されます。
-
-
ONTAP Select Deploy管理ユーティリティを使用した設定
-
Deploy管理ツールを使用して、コアとなる論理ストレージ構造を構成できます。
-
これは、CLIコマンドを使用して明示的に実行されるか、またはデプロイメントの一環としてユーティリティによって自動的に実行されます。
-
-
デプロイ後の設定
-
ONTAP Select の導入が完了したら、ONTAP CLI または System Manager を使用してクラスタを設定できます。
-
この構成は ONTAP Select Deploy の外部で実行されます。
-
管理対象ストレージと管理対象外ストレージ
ONTAP Selectによってアクセスおよび直接制御されるストレージは、マネージドストレージです。同じハイパーバイザーホスト上のその他のストレージは、管理対象外のストレージです。
均質な物理ストレージ
ONTAP Select管理対象ストレージを構成するすべての物理ドライブは均質でなければなりません。つまり、すべてのハードウェアは、以下の特性に関して同一でなければなりません：
-
タイプ（SAS、NL-SAS、SATA、SSD）
-
速度（rpm）

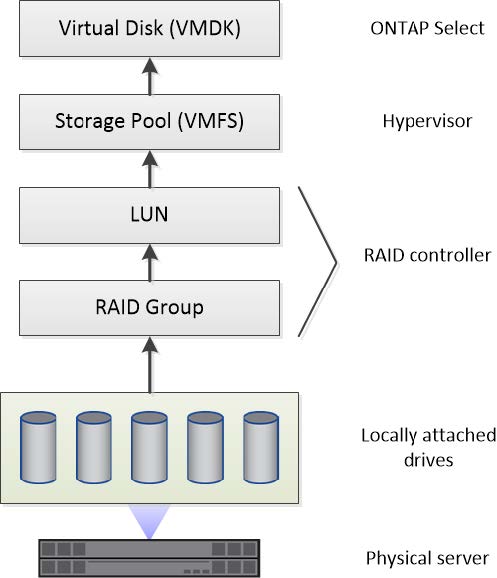

ローカルストレージ環境の図
各ハイパーバイザーホストには、ONTAP Selectで使用できるローカルディスクやその他の論理ストレージコンポーネントが含まれています。これらのストレージコンポーネントは、物理ディスクから階層構造で配置されています。
ローカルストレージコンポーネントの特性
ONTAP Select環境で使用されるローカルストレージコンポーネントに適用される概念はいくつかあります。ONTAP Selectの導入準備を始める前に、これらの概念を理解しておく必要があります。これらの概念は、RAIDグループとLUN、ストレージプール、仮想ディスクといったカテゴリ別に整理されています。
物理ドライブをRAIDグループとLUNにグループ化する
1つ以上の物理ディスクをホストサーバにローカルに接続して、ONTAP Selectで使用できます。物理ディスクはRAIDグループに割り当てられ、1つ以上のLUNとしてハイパーバイザーホストオペレーティングシステムに提供されます。各LUNは、物理ハードドライブとしてハイパーバイザーホストオペレーティングシステムに提供されます。
ONTAP Selectホストを設定する際は、以下の点に注意してください：
-
すべての管理対象ストレージには、単一のRAIDコントローラを介してアクセスできる必要があります
-
ベンダーによって、各RAIDコントローラはRAIDグループあたり最大ドライブ数をサポートします
1つ以上のRAIDグループ
各ONTAP SelectホストにはRAIDコントローラが1つ必要です。ONTAP Select用に単一のRAIDグループを作成する必要があります。ただし、状況によっては、複数のRAIDグループを作成することを検討する場合もあります。"ベストプラクティスの概要"を参照してください。
ストレージプールに関する考慮事項
ONTAP Select の導入準備の一環として認識しておく必要がある、ストレージプールに関連するいくつかの問題があります。
|
VMware環境では、ストレージプールはVMwareデータストアと同義です。 |
ストレージプールとLUN
各LUNは、ハイパーバイザーホスト上のローカルディスクとして認識され、1つのストレージプールの一部となることができます。各ストレージプールは、ハイパーバイザーホストOSが使用できるファイルシステムでフォーマットされます。
ONTAP Select の導入の一環として、ストレージプールが適切に作成されていることを確認する必要があります。ストレージプールは、ハイパーバイザー管理ツールを使用して作成できます。たとえば、VMware では vSphere クライアントを使用してストレージプールを作成できます。作成したストレージプールは、ONTAP Select Deploy 管理ユーティリティに渡されます。
ESXi上の仮想ディスクを管理する
ONTAP Select の導入準備の一環として認識しておく必要がある、仮想ディスクに関連するいくつかの問題があります。
仮想ディスクとファイルシステム
ONTAP Select仮想マシンには複数の仮想ディスクドライブが割り当てられます。各仮想ディスクは実際にはストレージプールに含まれるファイルであり、ハイパーバイザーによって管理されます。ONTAP Selectで使用されるディスクにはいくつかの種類があり、主にシステムディスクとデータディスクがあります。
仮想ディスクに関しては、以下の点にも注意が必要です：
-
仮想ディスクを作成するには、ストレージプールが利用可能である必要があります。
-
仮想マシンを作成する前に、仮想ディスクを作成することはできません。
-
すべての仮想ディスクを作成するには、ONTAP Select Deploy管理ユーティリティを使用する必要があります（つまり、管理者はDeployユーティリティ以外で仮想ディスクを作成してはなりません）。
仮想ディスクの設定
仮想ディスクは、ONTAP Selectによって管理されます。これらは、Deploy管理ユーティリティを使用してクラスタを作成する際に自動的に作成されます。
ESXi上の外部ストレージ環境の図
ONTAP Select vNASソリューションを使用すると、ONTAP Selectでハイパーバイザーホストの外部にあるストレージ上のデータストアを使用できます。データストアには、VMware vSANを使用してネットワーク経由でアクセスすることも、外部ストレージアレイで直接アクセスすることもできます。
ONTAP Select は、ハイパーバイザー ホストの外部にある以下のタイプの VMware ESXi ネットワーク データストアを使用するように構成できます：
-
vSAN（Virtual SAN）
-
VMFS
-
NFS
vSAN データストア

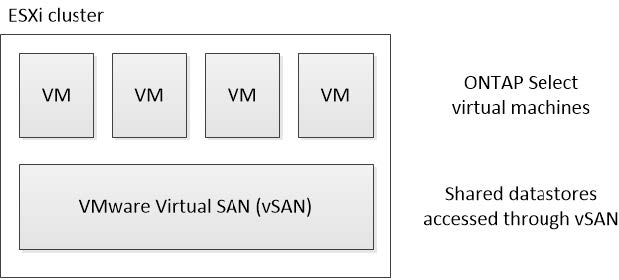

各ESXiホストは、1つ以上のローカルVMFSデータストアを持つことができます。通常、これらのデータストアはローカルホストからのみアクセス可能です。しかし、VMware vSANを使用すると、ESXiクラスタ内の各ホストは、クラスタ内のすべてのデータストアをローカルにあるかのように共有できます。次の図は、vSANがESXiクラスタ内のホスト間で共有されるデータストアのプールを作成する方法を示しています。
外部ストレージアレイ上のVMFSデータストア

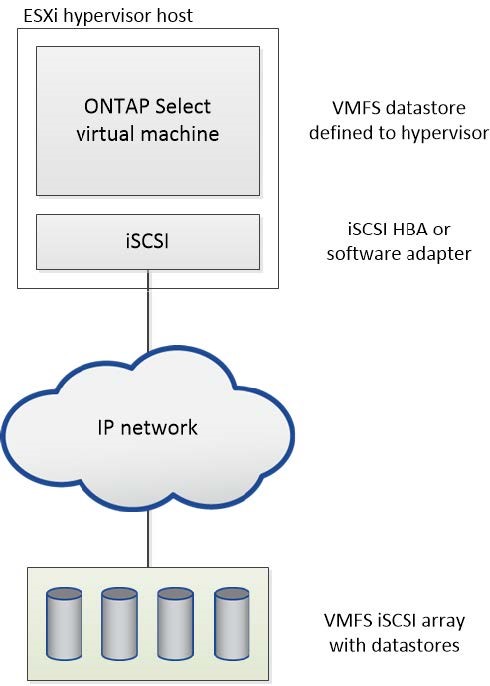

外部ストレージアレイ上にVMFSデータストアを作成できます。ストレージへのアクセスには、複数の異なるネットワーク プロトコルのいずれかが使用されます。次の図は、iSCSIプロトコルを使用してアクセスされる外部ストレージアレイ上のVMFSデータストアを示しています。
|
|
ONTAP Select は、VMware Storage/SAN互換性に関するドキュメントに記載されているすべての外部ストレージアレイ（iSCSI、ファイバチャネル、Fiber Channel over Ethernetを含む）をサポートします。 |
外部ストレージアレイ上のNFSデータストア

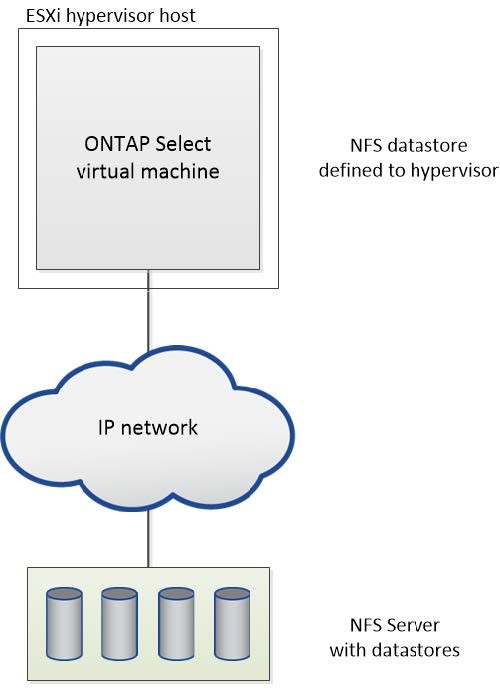

外部ストレージアレイ上にNFSデータストアを作成できます。ストレージへのアクセスにはNFSネットワーク プロトコルが使用されます。次の図は、NFSサーバアプライアンスを介してアクセスされる外部ストレージ上のNFSデータストアを示しています。
