ハードウェアの詳細

共同作成者 whyistheinternetbroken elliott-ecton
PDF

次のセクションでは、NetApp AFXクラスタハードウェアの詳細について説明します。NetApp AFXハードウェアの最新情報については、"https://hwu.netapp.com"を参照してください。

対応ハードウェア

NetApp AFX でサポートされているハードウェアに関する最新情報については、"https://hwu.netapp.com"を確認してください。

ノード

NetApp AFXノードは、統一されたONTAPクラスタ用に提供されるAFF A1Kモデルのノードをベースにしています。これらのノードにはストレージ用のオンボードディスクは搭載されておらず、パフォーマンス要件に基づいてノードを容易に追加および削除できるようにモジュール式に設計されています。各ノードは2Uのラック空間を占有し、AFXクラスタに追加されるにつれてパフォーマンスが直線的に向上します。

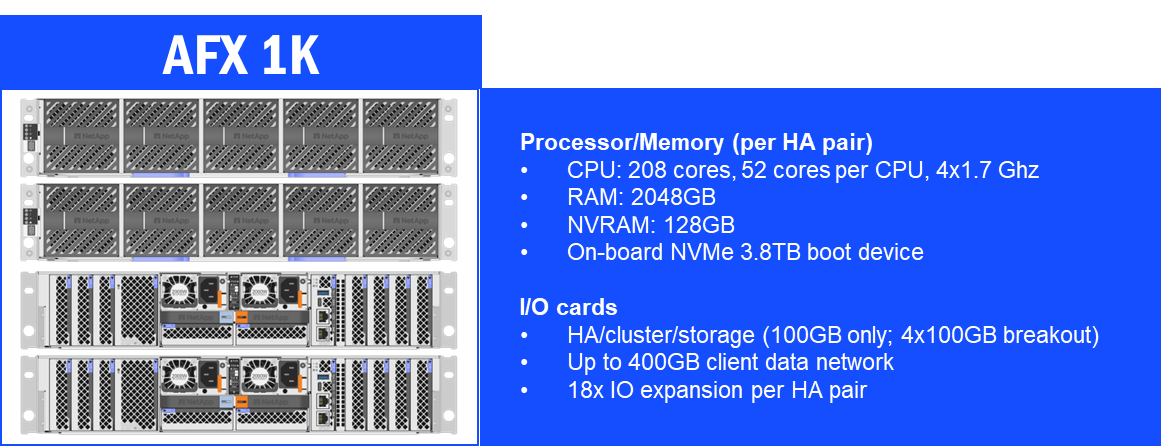

NetApp AFX 1K ノードの詳細

イメージ

ハードウェアスロット

NetApp AFX 1K ノードでは、以下のスロット割り当てが使用されます。

  • スロット1はHAレプリケーション専用です

  • スロット7はクラスタレプリケーション専用です。

  • スロット10と11は、ストレージシェルフ通信専用です。

シェルフ

NetApp AFXシェルフは、AFFシステムと同じエンクロージャを使用します。AFXのシェルフの主な違いは、使用されているモジュールにあります。NSM140モジュールは、強化されたパフォーマンス機能を提供し、分散型ONTAPを可能にします。いくつかの重要な考慮事項：

  • 完全に実装されたシェルフのみがサポートされます。

  • シェルフは、接続するとNetApp AFXによって自動的に検出されます。

  • 現在、シェルフの取り外しはサポートされていません。

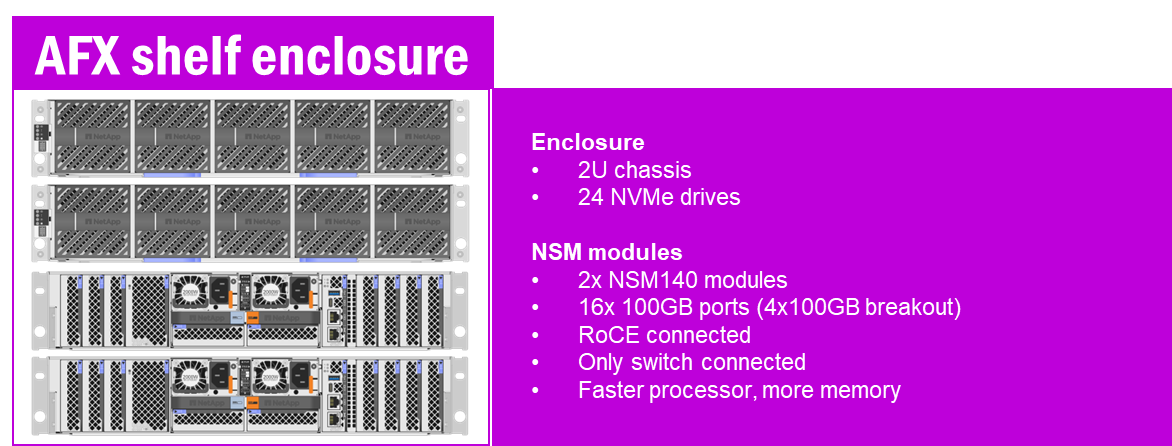

NetApp AFXシェルフエンクロージャの詳細

イメージ

スイッチ

NetApp AFXは、クラスタデータベースのレプリケーション、リモートデータ操作、ストレージ操作、NVRAMミラーリングなどのクラスタ内通信にバックエンドクラスタスイッチを引き続き使用します。機能的には、統合ONTAPとNetApp AFXクラスタスイッチの唯一の違いは次のとおりです：

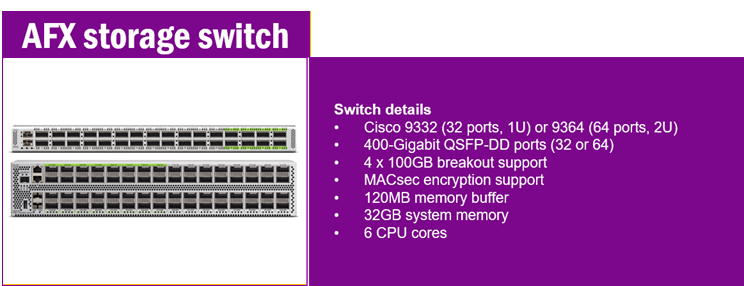

NetApp AFXクラスタスイッチ

イメージ

クラスタスイッチの接続

NetApp AFXは、その主要なアーキテクチャ概念の多くにおいて、バックエンドのクラスタスイッチを多用している。例えば、クラスタインターフェイス、ストレージアダプタ、ストレージシェルフ、NVRAMカードはすべてクラスタスイッチに接続されます。現在、これらのインターフェースはすべて100GBの通信のみをサポートしていますが、スイッチは400GBをサポートしています。その結果、100GBインターフェースは、4本の100GBブレークアウトケーブルを介して、スイッチ上の400GBインターフェースに接続される。この方法により、スイッチで使用されるポート数を削減できます。例えば、16個の100GBストレージシェルフモジュールポートはスイッチの4つのポートのみを使用し、ノードの合計8つのポートはスイッチの2つのポートを使用します。

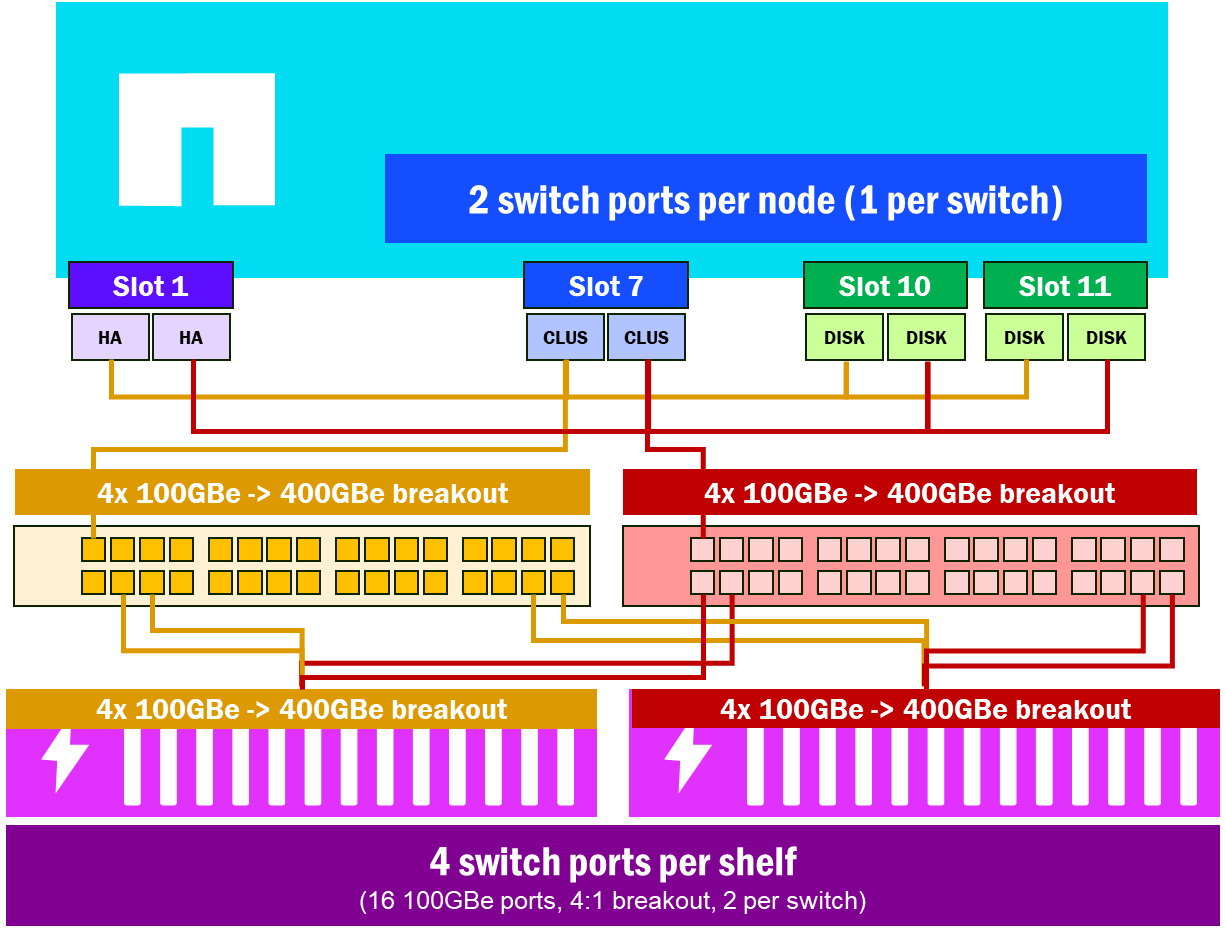

NetApp AFXスイッチのケーブル接続

イメージ

ディスクのタイプとサイズ

NetApp AFX は現在、以下のサイズの NVMe 接続 SSD のみをサポートしています：

  • 7.6 TB

  • 15.3 TB

  • 30.1 TB

  • 60.6 TB

TLCとQLC

NetApp AFXはTLCとQLCの両方のフラッシュタイプを利用できます。7.6TBと15.3TBのドライブはTLCモデルで、30.1TBを超えるドライブはQLCモデルとなります。メディアの種類に関係なく、NVIDIA SuperPod認証性能基準を満たすことができます。

NetApp AFXで使用されるすべてのドライブはパフォーマンス重視のドライブであり、QLCとTLCはどちらも読み取りトラフィックに関してはほぼ同じパフォーマンスを発揮します。QLCはTLCに比べて書き込み性能がやや劣り、書き込み負荷の高いワークロードでは若干ウェアレベリングが顕著になる可能性があります。

パフォーマンス数値については、"シェルフごとのパフォーマンス"を参照してください。

使用するドライブタイプを選択する際には、ストレージがホストするワークロードと、パフォーマンス/容量密度のトレードオフを考慮してください。
