アプライアンスをケーブル接続します

共同作成者 netapp-ivanad netapp-perveilerk netapp-pcarriga
PDF

アプライアンスまたはコントローラのネットワークポートを、StorageGRIDのグリッドネットワークおよびクライアントネットワーク（オプション）に接続します。一部のアプライアンスでは、アプライアンスの管理ポートをサービスラップトップに接続するか、コントローラの管理ポート間を接続します。

SG100およびSG1000

アプライアンスの管理ポートをサービスラップトップに接続し、アプライアンスのネットワークポートを、 StorageGRID のグリッドネットワークとオプションのクライアントネットワークに接続する必要があります。

作業を開始する前に

  • 管理ポートを接続するための RJ-45 イーサネットケーブルを用意しておきます。

  • ネットワークポートに次のいずれかを設定しておきます。これらのアイテムは、アプライアンスには付属していません。

    • 4 つのネットワークポートを接続するための TwinAx ケーブルを 1~4 本。

    • ポートに光ケーブルを使用する場合は、 SG100 用に SFP+ または SFP28 トランシーバを 1~4 個。

    • SG1000 のポートに光ケーブルを使用する場合は、 QSFP+ または QSFP28 トランシーバを 1~4 個。

注意 レーザー被ばくの危険性-- SFPまたはQSFPトランシーバを分解したり、部品を取り外したりしないでください。レーザー被ばくのおそれがあります。
このタスクについて

次の図は、アプライアンス背面のポートを示しています。

SG100のポート接続：

SG100 背面コネクタ

SG1000のポート接続：

SG1000 ポートの接続
コールアウト ポート ポートのタイプ 使用

1.

アプライアンスの BMC 管理ポート

1GbE （ RJ-45 ）

BMC インターフェイスにアクセスするネットワークに接続します。

2.

アプライアンスの 4 つのネットワーク・ポート

  • SG100 ： 10 / 25GbE

  • SG1000 の場合： 10 / 25 / 40 / 100GbE

StorageGRID のグリッドネットワークおよびクライアントネットワークに接続します。 を参照してください "ポートボンディングモード（ポートボンディングモード（SG100およびSG1000）"。

3.

アプライアンスの管理ネットワークポート（図のP1）

1GbE （ RJ-45 ）

*注意：*このポートは1000 BaseT/フルでのみ動作し、10メガビットまたは100メガビットの速度をサポートしません。

アプライアンスを StorageGRID の管理ネットワークに接続します。

アプライアンスの右端の RJ-45 ポート

1GbE （ RJ-45 ）

*注意：*このポートは1000 BaseT/フルでのみ動作し、10メガビットまたは100メガビットの速度をサポートしません。

  • 管理ネットワークへの冗長接続が必要な場合は、管理ポート 1 とボンディングできます。

  • 一時的なローカルアクセス用（ IP 169.254.0.1 ）に空けておくことができます。

  • DHCPによって割り当てられたIPアドレスを使用できない場合は、設置時にアプライアンスをサービスラップトップに接続するために使用できます。
手順

  1. イーサネットケーブルを使用して、アプライアンスの BMC 管理ポートを管理ネットワークに接続します。

    この接続はオプションですが、サポート用に接続することを推奨します。

  2. アプライアンスのネットワークポートを、 TwinAx ケーブル、または光ケーブルとトランシーバを使用して、適切なネットワークスイッチに接続します。

    ハードウェアおよびリンク速度に必要な機器については、次の表を参照してください。

    SG100 リンク速度（ GbE ） 必要な機器

    10

    SFP+ トランシーバ

    25

    SFP28 トランシーバ

    SG1000のリンク速度（GbE）

    必要な機器

    10

    QSA および SFP+ トランシーバ

    25

    QSA および SFP28 トランシーバ

    40

    QSFP+トランシーバ

    100

    QFSP28トランシーバ

    • ポート速度オプションとして自動ネゴシエーションをサポートするモデルで、[Fixed port bonding mode]を選択した場合は、クライアントネットワーク専用のポートとは異なる速度でStorageGRIDグリッドネットワーク専用のポートを実行できます。

    • ポート速度オプションとして自動ネゴシエーションをサポートしていないモデルでは、4つのネットワークポートすべてで同じリンク速度を使用する必要があります。

    • 固定ポートボンディングモード（デフォルト）を使用する場合は、次の表のように各ポートを StorageGRID のグリッドネットワークまたはクライアントネットワークに接続します。

      ポート 接続先

      ポート1

      クライアントネットワーク（オプション）

      ポート2

      Grid ネットワーク

      ポート3

      クライアントネットワーク（オプション）

      ポート 4.

      Grid ネットワーク

    • アグリゲートポートボンディングモードを使用する場合は、 1 つ以上のネットワークポートを 1 つ以上のスイッチに接続します。単一点障害を回避するために、 4 つのポートのうち少なくとも 2 つを接続する必要があります。1 つの LACP ボンドに複数のスイッチを使用する場合は、スイッチが MLAG または同等の機能をサポートしている必要があります。

  3. StorageGRID の管理ネットワークを使用する場合は、アプライアンスの管理ネットワークポートをイーサネットケーブルで管理ネットワークに接続します。

SG110およびSG1100

アプライアンスの管理ポートをサービスラップトップに接続し、アプライアンスのネットワークポートをStorageGRID のグリッドネットワークとクライアントネットワーク（オプション）に接続します。

作業を開始する前に

  • 管理ポートを接続するための RJ-45 イーサネットケーブルを用意しておきます。

  • ネットワークポートに次のいずれかを設定しておきます。これらのアイテムは、アプライアンスには付属していません。

    • 4 つのネットワークポートを接続するための TwinAx ケーブルを 1~4 本。

    • SG110でポートに光ケーブルを使用する場合は、SFP+またはSFP28トランシーバを1~4個。

    • SG1100でポートに光ケーブルを使用する場合は、QSFP+またはQSFP28トランシーバを1~4個。

注意 レーザー被ばくの危険性-- SFPまたはQSFPトランシーバを分解したり、部品を取り外したりしないでください。レーザー被ばくのおそれがあります。
このタスクについて

次の図は、アプライアンス背面のポートを示しています。

SG110のポート接続：

SG110背面のコネクタ

SG1100のポート接続：

SG1000 ポートの接続
コールアウト ポート ポートのタイプ 使用

1.

アプライアンスの BMC 管理ポート

1GbE （ RJ-45 ）

BMC インターフェイスにアクセスするネットワークに接続します。

2.

アプライアンスの 4 つのネットワーク・ポート

  • SG110の場合：10 / 25GbE

  • SG1100の場合：10 / 25 / 40 / 100GbE

StorageGRID のグリッドネットワークおよびクライアントネットワークに接続します。を参照してください "ポートボンディングモード（SG110およびSG1100）"

3.

アプライアンスの管理ネットワークポート

1GbE （ RJ-45 ）

*重要：*このポートは1/10GbE（RJ-45）でのみ動作し、100メガビット速度をサポートしません。

アプライアンスを StorageGRID の管理ネットワークに接続します。

アプライアンスの右端の RJ-45 ポート

1GbE （ RJ-45 ）

*重要：*このポートは1/10GbE（RJ-45）でのみ動作し、100メガビット速度をサポートしません。

  • 管理ネットワークへの冗長接続が必要な場合は、管理ポート 1 とボンディングできます。

  • 一時的なローカルアクセス用（ IP 169.254.0.1 ）に空けておくことができます。

  • DHCPによって割り当てられたIPアドレスを使用できない場合は、設置時にアプライアンスをサービスラップトップに接続するために使用できます。
手順

  1. イーサネットケーブルを使用して、アプライアンスの BMC 管理ポートを管理ネットワークに接続します。

    この接続はオプションですが、サポート用に接続することを推奨します。

  2. アプライアンスのネットワークポートを、 TwinAx ケーブル、または光ケーブルとトランシーバを使用して、適切なネットワークスイッチに接続します。

    ハードウェアおよびリンク速度に必要な機器については、次の表を参照してください。

    SG110のリンク速度（GbE） 必要な機器

    10

    SFP+ トランシーバ

    25

    SFP28 トランシーバ

    SG1100のリンク速度（GbE）

    必要な機器

    10

    QSA および SFP+ トランシーバ

    25

    QSA および SFP28 トランシーバ

    40

    QSFP+トランシーバ

    100

    QFSP28トランシーバ

    • ポート速度オプションとして自動ネゴシエーションをサポートするモデルで、[Fixed port bonding mode]を選択した場合は、クライアントネットワーク専用のポートとは異なる速度でStorageGRIDグリッドネットワーク専用のポートを実行できます。

    • ポート速度オプションとして自動ネゴシエーションをサポートしていないモデルでは、4つのネットワークポートすべてで同じリンク速度を使用する必要があります。

    • 固定ポートボンディングモード（デフォルト）を使用する場合は、次の表のように各ポートを StorageGRID のグリッドネットワークまたはクライアントネットワークに接続します。

      ポート 接続先

      ポート1

      クライアントネットワーク（オプション）

      ポート2

      Grid ネットワーク

      ポート3

      クライアントネットワーク（オプション）

      ポート 4.

      Grid ネットワーク

    • アグリゲートポートボンディングモードを使用する場合は、 1 つ以上のネットワークポートを 1 つ以上のスイッチに接続します。単一点障害を回避するために、 4 つのポートのうち少なくとも 2 つを接続する必要があります。1 つの LACP ボンドに複数のスイッチを使用する場合は、スイッチが MLAG または同等の機能をサポートしている必要があります。

  3. StorageGRID の管理ネットワークを使用する場合は、アプライアンスの管理ネットワークポートをイーサネットケーブルで管理ネットワークに接続します。

SG5700

2台のコントローラを相互に接続し、各コントローラの管理ポートを接続し、E5700SGコントローラの10 / 25GbEポートをStorageGRID のグリッドネットワークとクライアントネットワーク（オプション）に接続します。

作業を開始する前に

  • アプライアンスの箱を開封し、次のものを取り出しておきます。

    • 電源コード × 2 。

    • コントローラの FC インターコネクトポート用の光ケーブル × 2 。

    • 10GbE または 16Gbps FC をサポートする SFP+ トランシーバ × 8 。ネットワークポートで 10GbE のリンク速度を使用する場合は、両方のコントローラの 2 つのインターコネクトポートと E5700SG コントローラの 4 つの 10 / 25GbE ネットワークポートでトランシーバを使用できます。

  • アプライアンスには付属していない次のものを用意しておきます。

    • 使用する 10 / 25GbE ポート用の光ケーブルを 1~4 本。

    • 25GbE のリンク速度を使用する場合は、 SFP28 トランシーバを 1~4 個。

    • 管理ポートを接続するためのイーサネットケーブル。

注意 レーザー光にさらされる危険性-- SFPトランシーバを分解したり、部品を取り外したりしないでください。レーザー被ばくのおそれがあります。
このタスクについて

この図は、SG5760と60SG5712の2台のコントローラと、E2800シリーズのストレージコントローラの上部と下部のE5700SGコントローラを示しています。SG5712とSG5712では、E2800シリーズのストレージコントローラは背面から見てE5700SGコントローラの左側にあります。

SG5760の接続：

SG5760 アプライアンスでの接続

SG5760Xの接続：

SG5760Xアプライアンスでの接続
コールアウト ポート ポートのタイプ 使用

1.

各コントローラの 2 つのインターコネクトポート

16Gb/s FC 光ファイバ SFP+

2 台のコントローラを相互に接続します。

2.

E2800シリーズコントローラの管理ポート1

1GbE （ RJ-45 ）

SANtricity System Manager にアクセスするネットワークに接続します。StorageGRID の管理ネットワークまたは独立した管理ネットワークを使用できます。

2.

E2800シリーズコントローラの管理ポート2

1GbE （ RJ-45 ）

テクニカルサポート専用です。

3.

E5700SGコントローラの管理ポート1

1GbE （ RJ-45 ）

E5700SG コントローラを StorageGRID の管理ネットワークに接続しています。

3.

E5700SGコントローラの管理ポート2

1GbE （ RJ-45 ）

  • 管理ネットワークへの冗長接続が必要な場合は、管理ポート 1 とボンディングできます。

  • 一時的なローカルアクセス用（ IP 169.254.0.1 ）に空けておくことができます。

  • DHCPによって割り当てられたIPアドレスを使用できない場合は、設置時にE5700SGコントローラをサービスラップトップに接続するために使用できます。

4.

E5700SG コントローラの 10 / 25GbE ポート 1~4

10GbE または 25GbE

  • 注：アプライアンス付属の SFP+ トランシーバは、 10GbE のリンク速度をサポートしています。4 つのネットワークポートで 25GbE のリンク速度を使用する場合は、 SFP28 トランシーバを取り付ける必要があります。

StorageGRID のグリッドネットワークおよびクライアントネットワークに接続します。を参照してください "ポートボンディングモード（E5700SGコントローラ）"。
手順

  1. 2 本の光ケーブルと 8 つのうち 4 つの SFP+ トランシーバを使用して、 E2800 コントローラを E5700SG コントローラに接続します。

    接続するポート 接続先のポート

    E2800 コントローラのインターコネクトポート 1

    E5700SGコントローラのインターコネクトポート1

    E2800コントローラのインターコネクトポート2

    E5700SGコントローラのインターコネクトポート2

  2. SANtricity System Manager を使用する場合は、 E2800 コントローラの管理ポート 1 （ P1 、左側の RJ-45 ポート）をイーサネットケーブルで SANtricity System Manager の管理ネットワークに接続します。

    E2800コントローラの管理ポート2（P2、右側のRJ-45ポート）は使用しないでください。このポートはテクニカルサポート専用です。

  3. StorageGRID の管理ネットワークを使用する場合は、 E5700SG コントローラの管理ポート 1 （ P1 、左側の RJ-45 ポート）をイーサネットケーブルで管理ネットワークに接続してください。

    管理ネットワークにアクティブ / バックアップネットワークボンディングモードを使用する場合は、 E5700SG コントローラの管理ポート 2 （右側の RJ-45 ポート）をイーサネットケーブルで管理ネットワークに接続してください。

  4. E5700SG コントローラの 10 / 25GbE ポートを、光ケーブルと SFP+ または SFP28 トランシーバを使用して適切なネットワークスイッチに接続します。

    メモ 10GbE のリンク速度を使用する場合は、 SFP+ トランシーバを取り付けます。25GbE のリンク速度を使用する場合は、 SFP28 トランシーバを取り付けます。

    • ポート速度オプションとして自動ネゴシエーションをサポートするモデルで、[Fixed port bonding mode]を選択した場合は、クライアントネットワーク専用のポートとは異なる速度でStorageGRIDグリッドネットワーク専用のポートを実行できます。

    • ポート速度オプションとして自動ネゴシエーションをサポートしていないモデルでは、4つのネットワークポートすべてで同じリンク速度を使用する必要があります。

    • 固定ポートボンディングモード（デフォルト）を使用する場合は、次の表のように各ポートを StorageGRID のグリッドネットワークまたはクライアントネットワークに接続します。

      ポート 接続先

      ポート1

      クライアントネットワーク（オプション）

      ポート2

      Grid ネットワーク

      ポート3

      クライアントネットワーク（オプション）

      ポート 4.

      Grid ネットワーク

    • アグリゲートポートボンディングモードを使用する場合は、 1 つ以上のネットワークポートを 1 つ以上のスイッチに接続します。単一点障害を回避するために、 4 つのポートのうち少なくとも 2 つを接続する必要があります。1 つの LACP ボンドに複数のスイッチを使用する場合は、スイッチが MLAG または同等の機能をサポートしている必要があります。

SG5800

2台のコントローラを相互に接続し、各コントローラの管理ポートを接続し、SG5800コントローラの10 / 25GbEポートをStorageGRIDのグリッドネットワークとクライアントネットワーク（オプション）に接続します。

作業を開始する前に

  • アプライアンスの箱を開封し、次のものを取り出しておきます。

    • 電源コード × 2 。

    • コントローラのiSCSIインターコネクトポート用のケーブル×2

  • アプライアンスには付属していない次のものを用意しておきます。

    • 使用する10 / 25GbEポート用の光ケーブルまたは銅線ケーブルを1~4本。

    • 光ケーブルを10GbEのリンク速度で使用する場合は、SFP+トランシーバを1~8個。

    • 光ケーブルを25GbEのリンク速度で使用する場合は、SFP28トランシーバを1~8個。

    • 管理ポートを接続するためのイーサネットケーブル。

注意 レーザー光にさらされる危険性-- SFPトランシーバを分解したり、部品を取り外したりしないでください。レーザー被ばくのおそれがあります。
このタスクについて

次の図はSG5860の2台のコントローラを示しています（上がE4000シリーズストレージコントローラ、下がSG5800コントローラ）。SG5812では、E4000シリーズストレージコントローラはSG5800コントローラの背面から見て左側にあります。

SG5860の接続：

SG5860アプライアンスでの接続
コールアウト ポート ポートのタイプ 使用

1.

各コントローラの 2 つのインターコネクトポート

25GbE iSCSI（SFP28）

2 台のコントローラを相互に接続します。

2.

E4000シリーズコントローラの管理ポート1

1GbE （ RJ-45 ）

SANtricity System Manager にアクセスするネットワークに接続します。StorageGRID の管理ネットワークまたは独立した管理ネットワークを使用できます。

3.

SG5800コントローラの管理ポート1

1GbE （ RJ-45 ）

SG5800コントローラをStorageGRIDの管理ネットワークに接続します。

4.

SG5800コントローラの10 / 25GbEポート1~4

10GbE または 25GbE

StorageGRID のグリッドネットワークおよびクライアントネットワークに接続します。を参照してください "ポートボンディングモード（SG5800コントローラ）"。
手順

  1. 付属の2本のケーブルを使用して、E4000コントローラをSG5800コントローラに接続します。

    接続するポート 接続先のポート

    E4000コントローラのインターコネクトポート1

    SG5800コントローラのインターコネクトポート1

    E4000コントローラのインターコネクトポート2

    SG5800コントローラのインターコネクトポート2

  2. 必要に応じて、E4000コントローラの管理ポート1（P1、左側のRJ-45ポート）をイーサネットケーブルでSANtricity System Managerの管理ネットワークに接続します。

  3. StorageGRIDの管理ネットワークを使用する場合は、SG5800コントローラの管理ポート1（左側のRJ-45ポート）をイーサネットケーブルで管理ネットワークに接続します。

    メモ ポート 1 の物理リンク状態はソフトウェアでは利用できないため、現時点では SG5800 コントローラのステータス LED を使用して確認する必要があります。

  4. 銅線ケーブルまたは光ケーブルとSFP+またはSFP28トランシーバを使用して、SG5800コントローラの10 / 25GbEポートを適切なネットワークスイッチに接続します。

    メモ 10GbE のリンク速度を使用する場合は、 SFP+ トランシーバを取り付けます。25GbE のリンク速度を使用する場合は、 SFP28 トランシーバを取り付けます。

    • ポート速度オプションとして自動ネゴシエーションをサポートするモデルで、[Fixed port bonding mode]を選択した場合は、クライアントネットワーク専用のポートとは異なる速度でStorageGRIDグリッドネットワーク専用のポートを実行できます。

    • ポート速度オプションとして自動ネゴシエーションをサポートしていないモデルでは、4つのネットワークポートすべてで同じリンク速度を使用する必要があります。

    • 固定ポートボンディングモード（デフォルト）を使用する場合は、次の表のように各ポートを StorageGRID のグリッドネットワークまたはクライアントネットワークに接続します。

      ポート 接続先

      ポート1

      クライアントネットワーク（オプション）

      ポート2

      Grid ネットワーク

      ポート3

      クライアントネットワーク（オプション）

      ポート 4.

      Grid ネットワーク

    • アグリゲートポートボンディングモードを使用する場合は、 1 つ以上のネットワークポートを 1 つ以上のスイッチに接続します。単一点障害を回避するために、 4 つのポートのうち少なくとも 2 つを接続する必要があります。1 つの LACP ボンドに複数のスイッチを使用する場合は、スイッチが MLAG または同等の機能をサポートしている必要があります。

SG6000を使用します

ストレージコントローラをSG6000-CNコントローラに接続し、3台すべてのコントローラの管理ポートを接続し、SG6000-CNコントローラのネットワークポートをStorageGRID のグリッドネットワークとクライアントネットワーク（オプション）に接続します。

作業を開始する前に

  • アプライアンスに付属する 4 本の光ケーブルを使用して、 2 台のストレージコントローラを SG6000-CN コントローラに接続します。

  • 管理ポートを接続するための RJ-45 イーサネットケーブルを最低 4 本用意しておきます。

  • ネットワークポートに次のいずれかを設定しておきます。これらのアイテムは、アプライアンスには付属していません。

    • 4 つのネットワークポートを接続するための TwinAx ケーブルを 1~4 本。

    • ポートに光ケーブルを使用する場合は、 SFP+ または SFP28 トランシーバを 1~4 個。

      注意 レーザー光にさらされる危険性-- SFPトランシーバを分解したり、部品を取り外したりしないでください。レーザー被ばくのおそれがあります。
このタスクについて

次の図は、SG6060およびSG6060Xアプライアンスの3台のコントローラを示しています（上がSG6000-CNコンピューティングコントローラ、下が2台のE2800ストレージコントローラ）。SG6060ではE2800Aコントローラを使用し、SG6060Xでは2つのバージョンのいずれかのE2800Bコントローラを使用します。

メモ E2800コントローラの仕様と機能はどちらのバージョンもインターコネクトポートの場所を除いて同じです。
注意 E2800AとE2800Bのコントローラを同じアプライアンスで使用しないでください。

SG6060の接続：

SG6060からE2800Aへの接続

SG6060Xの接続：

  • バージョン1

    SG6060とE2800Bの接続

  • バージョン2

    メモ E2800BコントローラのFCトランシーバが上部のFC接続ポート（6）に取り付けられている場合は、下部の右下のFC接続ポート（7）に移動します。
    SG6060とE2800Bの接続

次の図は、 SGF6024 アプライアンスの 3 台のコントローラを示しています。 SG6000-CN コンピューティングコントローラが上部に、 2 台の EF570 ストレージコントローラがコンピューティングコントローラの下側にそれぞれ配置されています。

SGF6024の接続：

SG6000 と SGF570 の接続
コールアウト ポート ポートのタイプ 使用

1.

SG6000-CN コントローラの BMC 管理ポート

1GbE （ RJ-45 ）

BMC インターフェイスにアクセスするネットワークに接続します。

2.

FC 接続ポート：

  • SG6000-CN コントローラで 4 つ

  • 各ストレージコントローラに 2 つ

16Gb/s FC 光ファイバ SFP+

各ストレージコントローラを SG6000-CN コントローラに接続します。

3.

SG6000-CN コントローラの 4 つのネットワークポート

10 / 25GbE

StorageGRID のグリッドネットワークおよびクライアントネットワークに接続します。を参照してください "ポートボンディングモード（SG6000-CNコントローラ）"。

4.

SG6000-CNコントローラの管理ネットワークポート（図のP1）

1GbE （ RJ-45 ）

*注意：*このポートは1000 BaseT/フルでのみ動作し、10メガビットまたは100メガビットの速度をサポートしません。

SG6000-CN コントローラを StorageGRID の管理ネットワークに接続します。

SG6000-CN コントローラの右端の RJ-45 ポート

1GbE （ RJ-45 ）

*注意：*このポートは1000 BaseT/フルでのみ動作し、10メガビットまたは100メガビットの速度をサポートしません。

  • 管理ネットワークへの冗長接続が必要な場合は、管理ポート 1 とボンディングできます。

  • 一時的なローカルアクセス用（ IP 169.254.0.1 ）に空けておくことができます。

  • DHCPによって割り当てられたIPアドレスを使用できない場合は、設置時にSG6000-CNコントローラをサービスラップトップに接続するために使用できます。

5.

各ストレージコントローラの管理ポート 1

1GbE （ RJ-45 ）

SANtricity System Manager にアクセスするネットワークに接続します。

各ストレージコントローラの管理ポート2

1GbE （ RJ-45 ）

テクニカルサポート専用です。
手順

  1. イーサネットケーブルを使用して、 SG6000-CN コントローラの BMC 管理ポートを管理ネットワークに接続します。

    この接続はオプションですが、サポート用に接続することを推奨します。

  2. ストレージコントローラの 4 本の光ケーブルと 4 個の SFP+ トランシーバを使用して、各ストレージコントローラの 2 つの FC ポートを SG6000-CN コントローラの FC ポートに接続します。

  3. SG6000-CN コントローラのネットワークポートを、 TwinAx ケーブル、または光ケーブルと SFP+ または SFP28 トランシーバを使用して、適切なネットワークスイッチに接続します。

    メモ 10GbE のリンク速度を使用する場合は、 SFP+ トランシーバを取り付けます。25GbE のリンク速度を使用する場合は、 SFP28 トランシーバを取り付けます。

    • ポート速度オプションとして自動ネゴシエーションをサポートするモデルで、[Fixed port bonding mode]を選択した場合は、クライアントネットワーク専用のポートとは異なる速度でStorageGRIDグリッドネットワーク専用のポートを実行できます。

    • ポート速度オプションとして自動ネゴシエーションをサポートしていないモデルでは、4つのネットワークポートすべてで同じリンク速度を使用する必要があります。

    • 固定ポートボンディングモード（デフォルト）を使用する場合は、次の表のように各ポートを StorageGRID のグリッドネットワークまたはクライアントネットワークに接続します。

      ポート 接続先

      ポート1

      クライアントネットワーク（オプション）

      ポート2

      Grid ネットワーク

      ポート3

      クライアントネットワーク（オプション）

      ポート 4.

      Grid ネットワーク

      • アグリゲートポートボンディングモードを使用する場合は、 1 つ以上のネットワークポートを 1 つ以上のスイッチに接続します。単一点障害を回避するために、 4 つのポートのうち少なくとも 2 つを接続する必要があります。1 つの LACP ボンドに複数のスイッチを使用する場合は、スイッチが MLAG または同等の機能をサポートしている必要があります。

  4. StorageGRID の管理ネットワークを使用する場合は、 SG6000-CN コントローラの管理ネットワークポートをイーサネットケーブルで管理ネットワークに接続します。

  5. SANtricity System Manager の管理ネットワークを使用する場合は、各ストレージコントローラの管理ポート 1 （ P1 、左側の RJ-45 ポート）を、イーサネットケーブルで SANtricity System Manager の管理ネットワークに接続します。

    ストレージコントローラの管理ポート2（P2、右側のRJ-45ポート）は使用しないでください。このポートはテクニカルサポート専用です。

SG6100

アプライアンスの管理ポートをサービスラップトップに接続し、アプライアンスのネットワークポートをStorageGRID のグリッドネットワークとクライアントネットワーク（オプション）に接続します。

作業を開始する前に

  • SG6160のみ：2台のストレージコントローラをSG6100-CNコントローラに接続するための100GbE~4x25GbEブレークアウトケーブルがアプライアンスに付属しています。

  • RJ-45イーサネットケーブルを用意しておきます。

    • 管理ポート接続用のRJ-45ケーブル×1。

    • SG6160のみ：使用するオプションのポート用に最大4本のRJ-45イーサネットケーブルを追加できます。これには、SG6100-CNの2番目の管理ポートとBMCポート、2台のE4000コントローラそれぞれのメンテナンスポートが含まれます。

  • ネットワークポートに次のいずれかを設定しておきます。これらのアイテムは、アプライアンスには付属していません。

    • 4 つのネットワークポートを接続するための TwinAx ケーブルを 1~4 本。

    • ポートに光ケーブルを使用する場合は、SFP+またはSFP28トランシーバを1~8個。

注意 レーザー光にさらされる危険性-- SFPトランシーバを分解したり、部品を取り外したりしないでください。レーザー被ばくのおそれがあります。
このタスクについて

次の図は、SGF6112の背面にあるポートとSG6160アプライアンスの3台のコントローラを示しています。SG6160アプライアンスには、上部にSG6100-CNコンピューティングコントローラが1台、下部にE4000ストレージコントローラが2台搭載されています。

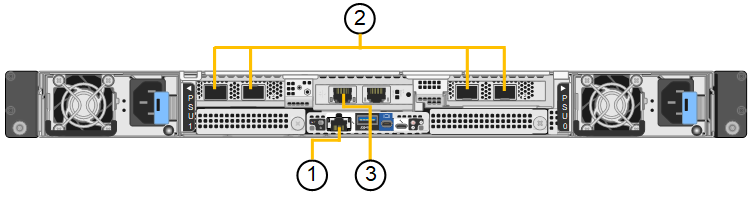

SGF6112の接続：

SGF6112背面のコネクタ

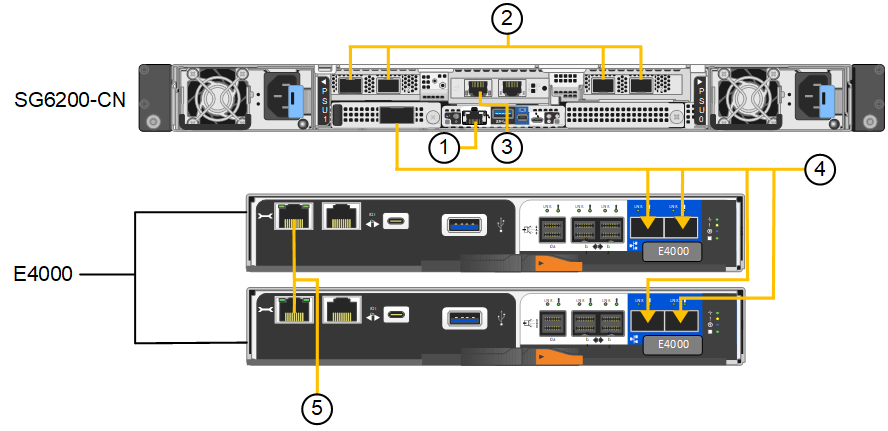

SG6160の接続：

SG6100-CNとE4000の接続
コールアウト ポート ポートのタイプ 使用

1.

アプライアンスの BMC 管理ポート

1GbE （ RJ-45 ）

BMC インターフェイスにアクセスするネットワークに接続します。

2.

SG6100-CN コントローラの 4 つのネットワークポート

  • アプライアンスに4つの10 / 25GbEネットワークポートがあります

  • オプションの100G NIC SKUを搭載した10 / 25 / 40 / 100GbEネットワークポート×4（SG6160のみ）

StorageGRID のグリッドネットワークおよびクライアントネットワークに接続します。を参照してください "ポートボンディングモード（SG6100）"

3.

アプライアンスの管理ネットワークポート（図のP1）

1 / 10GbE（RJ-45）

*重要：*このポートは1/10GbE（RJ-45）でのみ動作し、100メガビット速度をサポートしません。

アプライアンスを StorageGRID の管理ネットワークに接続します。

アプライアンスの右端の RJ-45 ポート

1 / 10GbE（RJ-45）

*注意：*このポートは1/10GbE（RJ-45）でのみ動作し、100メガビット速度には対応していません。

  • 管理ネットワークへの冗長接続が必要な場合は、管理ポート 1 とボンディングできます。

  • 一時的なローカルアクセス用（ IP 169.254.0.1 ）に空けておくことができます。

  • DHCPによって割り当てられたIPアドレスを使用できない場合は、設置時にアプライアンスをサービスラップトップに接続するために使用できます。

4（SG6160のみ）

合計5つの接続ポート

  • SG6100-CNの100GbEポート×1

  • 各ストレージコントローラに2つの10 / 25GbEポート

各ストレージコントローラをSG6100-CNコントローラに接続します。

5（SG6160のみ）

各ストレージコントローラの管理ポート 1

1GbE （ RJ-45 ）

SANtricity System Manager にアクセスするネットワークに接続します。

各ストレージコントローラの管理ポート2

1GbE （ RJ-45 ）

SANtricity System Manager にアクセスするネットワークに接続します。
手順

  1. イーサネットケーブルを使用して、アプライアンスの BMC 管理ポートを管理ネットワークに接続します。

    この接続はオプションですが、サポート用に接続することを推奨します。

  2. 100GbE QSFP28~4本の25GbE SFP28ケーブルを1本使用して、各ストレージコントローラの2つのインターコネクトポートをSG6100-CNコントローラの100GbEポートに接続します。

  3. アプライアンスのネットワークポートを、 TwinAx ケーブル、または光ケーブルとトランシーバを使用して、適切なネットワークスイッチに接続します。

    リンク速度（ GbE ） 必要な機器

    10

    SFP+ トランシーバ

    25

    SFP28 トランシーバ

    • グリッドネットワークポートとクライアントネットワークポートを異なる速度で実行できるのは、リンク速度として自動ネゴシエーションが選択され、ポートボンディングモードとして[Fixed]が選択されている場合のみです。そうしないと、4つのポートすべてが同じ速度で実行されます。

    • 固定ポートボンディングモード（デフォルト）を使用する場合は、次の表のように各ポートを StorageGRID のグリッドネットワークまたはクライアントネットワークに接続します。

      ポート 接続先

      ポート1

      クライアントネットワーク（オプション）

      ポート2

      Grid ネットワーク

      ポート3

      クライアントネットワーク（オプション）

      ポート 4.

      Grid ネットワーク

    • アグリゲートポートボンディングモードを使用する場合は、 1 つ以上のネットワークポートを 1 つ以上のスイッチに接続します。単一点障害を回避するために、 4 つのポートのうち少なくとも 2 つを接続する必要があります。1 つの LACP ボンドに複数のスイッチを使用する場合は、スイッチが MLAG または同等の機能をサポートしている必要があります。

  4. StorageGRID の管理ネットワークを使用する場合は、アプライアンスの管理ネットワークポートをイーサネットケーブルで管理ネットワークに接続します。

  5. アプライアンスに拡張シェルフが搭載されている場合のケーブル接続については、を参照してください"導入したSG6160に拡張シェルフを追加する手順"。
