요약 페이지

PDF

요약 페이지에는 지난 72시간 동안의 이벤트 및 개체별 성능에 대한 세부 정보가 포함된 카운터 차트가 표시됩니다. 이 데이터는 자동으로 새로 고쳐지지 않지만, 마지막 페이지 로드 시점을 기준으로 최신 상태입니다. 요약 페이지의 차트는 _더 살펴볼 필요가 있을까?_라는 질문에 대한 답을 제공합니다.

차트 및 카운터 통계

요약 차트는 지난 72시간 동안의 빠르고 간략한 개요를 제공하며, 추가 조사가 필요한 잠재적 문제를 식별하는 데 도움이 됩니다.

요약 페이지 카운터 통계는 그래프로 표시됩니다.

그래프의 추세선 위에 커서를 놓으면 특정 시점의 카운터 값을 볼 수 있습니다. 요약 차트에는 다음 카운터에 대한 이전 72시간 동안의 총 활성 위험 및 경고 이벤트 수도 표시됩니다.

  • 숨어 있음

    모든 I/O 요청에 대한 평균 응답 시간입니다. 작업당 밀리초로 표시됩니다.

    모든 객체 유형에 대해 표시됩니다.

  • IOPS

    평균 작업 속도. 초당 입력/출력 작업으로 표현됩니다.

    모든 객체 유형에 대해 표시됩니다.

  • MB/초

    평균 처리량, 초당 메가바이트로 표현.

    모든 객체 유형에 대해 표시됩니다.

  • 사용된 성능 용량

    노드 또는 집계에서 사용되는 성능 용량의 백분율입니다.

    노드와 집계에만 표시됩니다.

  • 이용

    노드 및 집계에 대한 개체 활용률 또는 포트에 대한 대역폭 활용률입니다.

    노드, 집계 및 포트에만 표시됩니다.

활성 이벤트의 이벤트 수 위에 커서를 놓으면 이벤트의 유형과 수가 표시됩니다. 중요 이벤트는 빨간색으로 표시됩니다(TreeMap 아이콘 – 빨간색 ), 경고 이벤트는 노란색으로 표시됩니다(TreeMap 아이콘 – 경고 상태 ).

차트의 오른쪽 상단 회색 막대에 있는 숫자는 지난 72시간 동안의 평균값입니다. 추세선 그래프의 하단과 상단에 표시된 숫자는 지난 72시간 동안의 최소값과 최대값입니다. 차트 아래의 회색 막대에는 지난 72시간 동안의 활성(새 이벤트와 확인된 이벤트) 이벤트와 사용되지 않는 이벤트 수가 포함되어 있습니다.

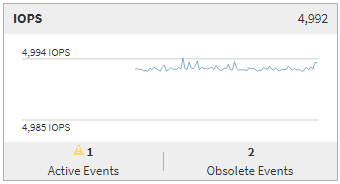

IOPS 그래프를 보여주는 UI 스크린샷.

  • 지연 카운터 차트

    대기 시간 카운터 차트는 이전 72시간 동안의 객체 대기 시간에 대한 개요를 제공합니다. 대기 시간은 모든 I/O 요청에 대한 평균 응답 시간을 말하며, 작업당 밀리초로 표현되며, 고려 중인 클러스터 스토리지 구성 요소에서 데이터 패킷이나 블록이 경험하는 서비스 시간, 대기 시간 또는 둘 다를 의미합니다.

    상단(카운터 값): 헤더의 숫자는 이전 72시간 동안의 평균을 표시합니다.

    중간(성능 그래프): 그래프 하단의 숫자는 가장 낮은 지연 시간을 표시하고, 그래프 상단의 숫자는 이전 72시간 동안의 가장 높은 지연 시간을 표시합니다. 특정 시간의 대기 시간 값을 보려면 그래프 추세선 위에 커서를 놓으세요.

    하단(이벤트): 마우스를 올리면 팝업에 이벤트 세부 정보가 표시됩니다. 그래프 아래의 활성 이벤트 링크를 클릭하면 이벤트 인벤토리 페이지로 이동하여 전체 이벤트 세부 정보를 볼 수 있습니다.

  • IOPS 카운터 차트

    IOPS 카운터 차트는 이전 72시간 동안의 개체 IOPS 상태에 대한 개요를 제공합니다. IOPS는 초당 입출력 작업 수로 저장 시스템의 속도를 나타냅니다.

    상단(카운터 값): 헤더의 숫자는 이전 72시간 동안의 평균을 표시합니다.

    중간(성능 그래프): 그래프 하단의 숫자는 가장 낮은 IOPS를 표시하고, 그래프 상단의 숫자는 이전 72시간 동안의 가장 높은 IOPS를 표시합니다. 특정 시간의 IOPS 값을 보려면 그래프 추세선 위에 커서를 놓으세요.

    하단(이벤트): 마우스를 올리면 팝업에 이벤트 세부 정보가 표시됩니다. 그래프 아래의 활성 이벤트 링크를 클릭하면 이벤트 인벤토리 페이지로 이동하여 전체 이벤트 세부 정보를 볼 수 있습니다.

  • MB/s 카운터 차트

    MB/s 카운터 차트는 객체 MB/s 성능을 표시하고, 초당 메가바이트 단위로 객체와 주고받은 데이터 양을 나타냅니다. MB/s 카운터 차트는 지난 72시간 동안의 객체의 MB/s 상태에 대한 개요를 제공합니다.

    상단(카운터 값): 헤더의 숫자는 이전 72시간 동안의 평균 MB/s 수를 표시합니다.

    중간(성능 그래프): 그래프 하단의 값은 가장 낮은 MB/s 수를 표시하고, 그래프 상단의 값은 이전 72시간 동안의 가장 높은 MB/s 수를 표시합니다. 특정 시간의 MB/s 값을 보려면 그래프 추세선 위에 커서를 놓으세요.

    하단(이벤트): 마우스를 올리면 팝업에 이벤트 세부 정보가 표시됩니다. 그래프 아래의 활성 이벤트 링크를 클릭하면 이벤트 인벤토리 페이지로 이동하여 전체 이벤트 세부 정보를 볼 수 있습니다.

  • 성능 용량 사용 카운터 차트

    사용된 성능 용량 카운터 차트는 개체에서 사용되는 성능 용량의 백분율을 표시합니다.

    상단(카운터 값): 헤더의 숫자는 이전 72시간 동안 사용된 평균 성능 용량을 표시합니다.

    중간(성능 그래프): 그래프 하단의 값은 사용된 성능 용량의 가장 낮은 백분율을 표시하고, 그래프 상단의 값은 이전 72시간 동안 사용된 성능 용량의 가장 높은 백분율을 표시합니다. 특정 시간 동안 사용된 성능 용량 값을 보려면 그래프 추세선 위에 커서를 놓으세요.

    하단(이벤트): 마우스를 올리면 팝업에 이벤트 세부 정보가 표시됩니다. 그래프 아래의 활성 이벤트 링크를 클릭하면 이벤트 인벤토리 페이지로 이동하여 전체 이벤트 세부 정보를 볼 수 있습니다.

  • 활용 카운터 차트

    활용 카운터 차트는 객체 활용률을 표시합니다. 사용률 카운터 차트는 이전 72시간 동안의 객체 또는 대역폭 사용률 백분율에 대한 개요를 제공합니다.

    상단(카운터 값): 헤더의 숫자는 이전 72시간 동안의 평균 활용률을 표시합니다.

    중간(성능 그래프): 그래프 하단의 값은 가장 낮은 활용률을 표시하고, 그래프 상단의 값은 이전 72시간 동안의 가장 높은 활용률을 표시합니다. 특정 시간의 활용도 값을 보려면 그래프 추세선 위에 커서를 놓으세요.

    하단(이벤트): 마우스를 올리면 팝업에 이벤트 세부 정보가 표시됩니다. 그래프 아래의 활성 이벤트 링크를 클릭하면 이벤트 인벤토리 페이지로 이동하여 전체 이벤트 세부 정보를 볼 수 있습니다.

이벤트

해당되는 경우 이벤트 기록 표에는 해당 개체에서 발생한 가장 최근 이벤트가 나열됩니다. 이벤트 이름을 클릭하면 이벤트 세부 정보 페이지에 이벤트 세부 정보가 표시됩니다.
