AI Data Engine 아키텍처

기여자 netapp-dbagwell
PDF

AIDE는 스토리지와 컴퓨팅을 분리하는 확장 가능하고 내결함성이 뛰어난 아키텍처를 기반으로 구축되어 AI 워크로드에 고성능과 유연성을 제공합니다.

물리적 구성 요소

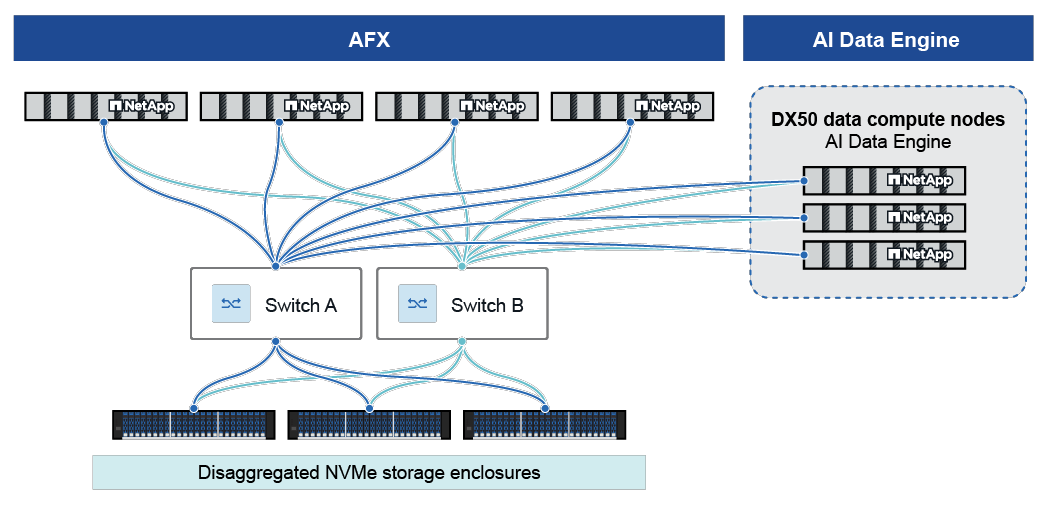

AI Data Engine 아키텍처 다이어그램

AFX 컨트롤러 노드

AFX 컨트롤러 노드는 AFX 환경의 요구 사항을 지원하도록 설계된 ONTAP 소프트웨어의 특수 버전을 실행합니다. 클라이언트는 NFS 및 SMB를 포함한 여러 프로토콜을 통해 노드에 액세스합니다. 각 노드는 스토리지에 대한 완전한 뷰를 가지고 있으며, 클라이언트 요청에 따라 액세스할 수 있습니다. 노드는 중요한 상태 정보를 유지하기 위한 비휘발성 메모리를 갖춘 상태 저장형이며, 대상 워크로드에 특화된 추가 개선 사항을 포함합니다.

AIDE 배포 시 고가용성과 성능을 보장하려면 최소 4개의 AFX 컨트롤러 노드가 필요합니다.

데이터 컴퓨팅 노드

데이터 컴퓨팅 노드(DCN)는 고성능 CPU, RAM 및 GPU 리소스를 갖춘 Linux 기반 서버로, AI 데이터 처리 작업에 특화되어 있습니다. 이러한 노드에서는 메타데이터 카탈로그 작성, 벡터 검색 및 임베딩 파이프라인과 같은 AI 관련 서비스를 호스팅합니다.

AIDE 배포에는 정확히 _3개_의 DCN이 필요합니다.

클러스터/스토리지 스위치

이중화된 고속(100GbE 이상) 스위치는 ONTAP과 DCN을 연결하여 낮은 지연 시간의 데이터 전송과 높은 가용성을 제공합니다.

스토리지 쉘프

고밀도 SSD를 탑재한 NVMe-oF 셸프는 초저지연 및 이중화를 제공하여 PB 규모의 스토리지를 지원합니다.

네트워킹

모든 DCN과 ONTAP 스토리지 노드는 이중화된 고속 클러스터 스위치(최소 100GbE)를 통해 연결됩니다. 이러한 아키텍처는 컴퓨팅 및 스토리지 리소스를 분리하여 각각 독립적으로 확장할 수 있도록 하고 성능과 리소스 활용률을 모두 최적화합니다.

DCN과 ONTAP 노드 간의 네트워킹은 클러스터 스위치의 전용 VLAN 및 IPspace를 사용하여 격리됩니다. 이를 통해 데이터 액세스, 관리 API 및 내부 서비스 트래픽과 같은 모든 통신이 안전하고 효율적으로 유지되며 다른 네트워크 작업에 방해되지 않습니다.

AI Data Engine 주요 기능

AI Data Engine(AIDE)의 주요 기능들은 AI 데이터 라이프사이클을 자동화하고 보호하며 가속화하기 위해 함께 작동합니다. 각 기능은 DCN에서 실행되는 마이크로서비스 세트로 구현되며, ONTAP 스토리지와 통합되고 REST API 및 관리 인터페이스를 통해 제공됩니다.

Metadata Engine

Metadata Engine은 NetApp 데이터 환경에 대한 구조화되고 최신이며 대화형 보기를 자동으로 생성합니다.

라이센스 및 액세스

Metadata Engine은 기본 ONTAP One 라이센스에 포함되어 있으며 AIDE 설치 시 사용할 수 있습니다.

ONTAP System Manager를 통해 액세스할 수 있습니다.

기능

  • AFX 클러스터에 로컬로 저장된 볼륨과 원격 ONTAP 클러스터에서 동기화된 볼륨을 포함하여 모든 데이터 소스의 메타데이터를 카탈로그에 표시합니다.

  • 데이터가 수집되거나 변경될 때 메타데이터를 자동으로 추출하고 카탈로그를 채웁니다.

  • 메타데이터 쿼리를 위한 REST API 액세스를 제공하여 데이터 전문가와 스토리지 관리자가 데이터를 검색, 분류 및 이해할 수 있도록 합니다.

  • 데이터 경로에서 메타데이터 쿼리를 오프로드하여 스토리지 시스템의 NFS 트래픽 부하를 줄입니다.

  • 인덱싱 및 검색 기능을 통해 대규모 메타데이터 레코드를 지원합니다.

  • 워크스페이스 및 데이터 수집 추상화와 통합하여 액세스 제어 및 거버넌스를 시행합니다.

데이터 동기화

Data Sync는 소스 데이터가 변경되더라도 메타데이터 카탈로그와 데이터 수집이 기본 데이터 소스와 최신 상태를 유지하고 일관성을 갖도록 보장하는 자동화된 백그라운드 서비스입니다.

라이센스 및 액세스

Data Sync 기능은 기본 ONTAP One 라이센스에 포함되어 있으며 AIDE 설치 시 사용할 수 있습니다.

기능

  • 정책 기반 SnapMirror 복제를 사용하여 원격 또는 로컬 ONTAP 클러스터의 데이터를 동기화합니다. 원격 클러스터의 데이터는 AIDE 처리를 위해 로컬 AFX 클러스터로 복사됩니다.

  • 감지된 변경 사항에 따라 점진적으로 업데이트되며 수정된 데이터만 전파됩니다.

  • 데이터 환경 전반에 걸쳐 안전하고 점진적인 데이터 이동 및 동기화를 제공합니다.

  • 작업 공간별로 구성 가능한 새로 고침 빈도로 동기화 간격을 예약하고 모니터링합니다.

  • 워크스페이스 생성 워크플로와 통합되어 새로운 데이터 소스가 추가될 때 메타데이터를 추출하고 업데이트합니다.

Data Guardrails

Data Guardrails 서비스는 AI 라이프사이클 전반에 걸쳐 민감한 데이터에 대한 지속적이고 자동화된 거버넌스 및 보호 기능을 제공합니다.

라이센스 및 액세스

Data Guardrails 기능은 기본 ONTAP One 라이센스에 포함되어 있지 않으며 별도의 AIDE 라이센스가 필요합니다.

AI Data Engine Console을 통해 가드레일 기능에 액세스할 수 있습니다.

기능

  • 데이터를 지속적으로 스캔하고 분류하며 범주화합니다.

  • PII 탐지와 같은 작업을 위해 내장 및 사용자 정의 가능한 분류기를 사용하여 민감한 데이터와 위험 요소를 식별합니다.

  • 정책 기반 삭제, 마스킹 및 액세스 제한을 통해 민감한 데이터 처리를 자동화합니다.

  • 작업 공간에 연결된 가드레일 정책을 통해 회사 및 규제 표준을 시행합니다.

  • 설정된 대로 민감한 파일 또는 볼륨에 대한 액세스를 제한하고, 감사 로깅 및 규정 준수 보고 기능을 제공합니다.

  • 워크스페이스 및 데이터 수집 관리와 통합되어 AI 데이터 워크플로 전반에 걸쳐 Data Guardrails를 일관되게 적용합니다.

Data Curator

Data Curator 서비스는 AI 및 GenAI 애플리케이션을 위한 빠른 데이터 검색, 탐색, 벡터화 및 검색을 지원합니다.

라이센스 및 액세스

Data Curator 기능은 기본 ONTAP One 라이센스에 포함되어 있지 않으며 별도의 AIDE 라이센스가 필요합니다.

AI Data Engine Console을 통해 Data Curator에 액세스할 수 있습니다.

기능

  • 중앙 집중식 메타데이터 카탈로그를 사용하여 관련 데이터에 대한 스토리지를 검색합니다.

  • 데이터 과학자가 선별된 데이터 컬렉션을 생성할 수 있는 툴을 제공합니다.

  • 스토리지 계층에서 벡터 임베딩을 자동으로 생성합니다.

  • 벡터 의미 검색 및 재순위 지정을 지원하는 AI 애플리케이션을 위한 안전한 검색 엔드포인트를 제공합니다.

  • Retrieval-Augmented Generation(RAG) 파이프라인 및 에이전트 기반 AI 프레임워크를 포함한 AI 도구 및 기술과 통합됩니다.

  • 프로그래밍 방식으로 데이터 수집, 벡터 검색 및 검색 엔드포인트에 액세스할 수 있는 REST API를 제공합니다.

보안 및 멀티 테넌시(multi-tenancy)

이 플랫폼은 역할 기반 액세스 제어(RBAC)와 리소스 수준 액세스 제어 목록(ACL)을 모두 적용합니다. 모든 API 및 사용자 작업은 감사되며, 모든 데이터는 저장 시와 전송 시 모두 암호화됩니다. 개별 테넌트는 데이터 및 메타데이터에 대해 격리됩니다.
