Lustre with NetApp E-Series 스토리지 - 솔루션 아키텍처

08/31/2026

NetApp E-Series 스토리지를 사용하는 Lustre가 구성 요소, 고가용성, 네트워크 토폴로지 및 클라이언트를 활용하여 용량, 성능 및 장애 조치를 계획하는 방법을 알아보십시오.

빌딩 블록 디자인

빌딩 블록은 NetApp E-Series Lustre 솔루션의 기본 확장 단위입니다. 각 빌딩 블록은 Lustre 오브젝트 스토리지 서버(OSS) 및 메타데이터 서버(MDS) 기능을 제공하는 고가용성(HA) 쌍으로 구성된 두 개의 서버 노드, 두 개의 NetApp E-Series 올플래시 어레이, 서버와 어레이 간의 전용 백엔드 NVMe over Fabrics(NVMe-oF) 연결, 그리고 클라이언트와 노드 간 통신을 위한 전용 프런트엔드 Lustre 네트워킹(LNet) 연결로 구성됩니다. Pacemaker 및 Corosync HA 클러스터는 하나 이상의 빌딩 블록에서 서버 쌍을 포함할 수 있습니다. NetApp ansible-lustre 컬렉션은 Ansible 자동화를 사용하여 Lustre 서비스를 배포하고 구성합니다.

Lustre 빌딩 블록

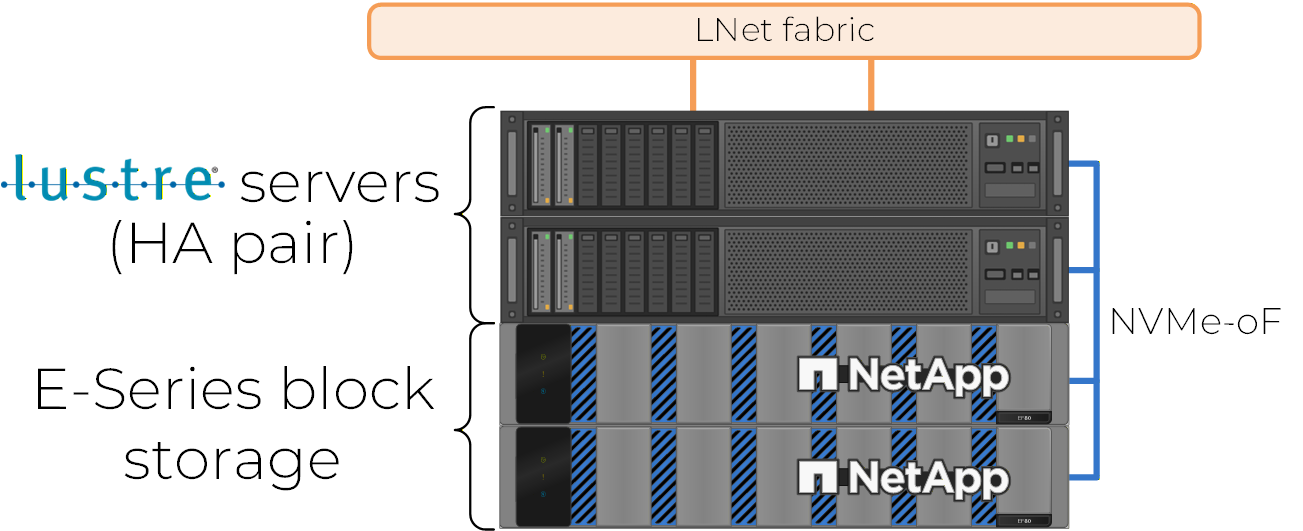

두 개의 OSS/MDS 서버 노드와 두 개의 E-Series EF80 어레이로 구성된 Lustre HA 빌딩 블록

빌딩 블록은 파일 시스템의 성장 요구 사항에 맞춰 확장됩니다. 모든 파일 시스템에는 하나의 기본 빌딩 블록이 필요합니다. 기본 빌딩 블록은 관리 대상(MGT)에 관리 서버(MGS)를 호스팅하고 초기 메타데이터 대상(MDT) 및 오브젝트 스토리지 대상(OST) 용량을 제공합니다. 추가 빌딩 블록은 파일 시스템을 확장하고 기본 빌딩 블록의 MGS에 MDT 및 OST 대상을 등록합니다. 이러한 모듈식 접근 방식을 통해 워크로드 요구 사항에 따라 용량과 성능을 독립적으로 확장할 수 있습니다.

NetApp은 대부분의 배포 환경에 대해 다음과 같은 빌딩 블록 구성 프로파일을 권장합니다. 나열된 MGS, MDT 및 OST 개수는 E-Series 스토리지 어레이의 성능과 용량을 극대화하도록 최적화된 권장 기본값입니다. 워크로드 요구 사항에 맞게 Ansible 인벤토리에서 대상 개수, 볼륨 크기 및 E-Series 드라이브 할당을 조정하십시오. 예를 들어, 더 많은 메타데이터 스토리지 용량이 필요한 배포 환경에서는 동일한 빌딩 블록 하드웨어 내에서 더 많은 MDT와 더 적은 OST를 프로비저닝할 수 있습니다.

다음 표는 구성 요소 유형과 권장 목표 개수를 요약한 것입니다.

유형	MGS	MDTs	OST	사용
베이스	1	8	32	파일 시스템의 첫 번째 구성 요소입니다. MGS와 초기 MDT 및 OST 용량을 호스팅합니다.
MDT+OST	0	8	32	메타데이터 및 데이터 용량을 추가합니다. 기본 구성 요소인 MGS에 등록하십시오.
OST 전용	0	0	32	데이터 용량만 추가합니다. 기본 구성 요소인 MGS에 등록하십시오.

드라이브 유형 및 풀 레이아웃: E-Series는 기존 RAID 볼륨 그룹과 동적 디스크 풀(DDP)을 지원합니다. TLC NVMe 드라이브의 경우, OST 스토리지에는 RAID 6 볼륨 그룹을, MGS 및 MDT 스토리지에는 RAID 1 볼륨 그룹을 사용하십시오. QLC NVMe 드라이브의 경우, 공유 드라이브 풀에 DDP를 사용하십시오.
타겟 분산: 각 빌딩 블록의 Lustre 타겟은 OSS/MDS 서버 노드와 E-Series 어레이 모두에 걸쳐 균형 있게 분산됩니다. 이러한 레이아웃은 서버 CPU와 어레이 컨트롤러에 I/O를 분산시켜 NVMe-oF 경로 성능을 향상시키고 이중화를 유지합니다. "타겟 분포 및 NVMe-oF 연결성"의 "하드웨어 구성 요소"을 참조하십시오.

지원되는 운영 체제, Lustre 버전, 어레이 펌웨어 및 관련 구성 요소는 "NetApp 상호 운용성 매트릭스 툴(IMT)" E-Series Lustre 항목에 나열되어 있습니다. 자세한 볼륨 수, 드라이브 레이아웃 및 크기 조정 지침은 "하드웨어 구성 요소"을 참조하십시오. 소프트웨어 구성 요소는 "소프트웨어 구성 요소"을 참조하십시오.

확장성 권장 사항

Lustre 파일 시스템은 메타데이터 용량, 데이터 용량 또는 둘 다 제한 요소가 될 때 구성 요소를 추가하여 확장합니다. MDT는 파일 수와 메타데이터 IOPS를 기준으로 확장하고, OST는 용량 및 총 처리량 요구 사항을 기준으로 확장합니다.

파일 시스템당 하나의 기본 빌딩 블록: 기본 빌딩 블록을 정확히 하나만 배포하십시오. 이 블록에는 MGS와 초기 MDT 및 OST 대상이 포함됩니다.
추가 빌딩 블록 프로필: 기존 MDT 용량이 충분하고 데이터 용량 또는 처리량을 늘려야 하는 경우 OST 전용 빌딩 블록을 추가하십시오. 메타데이터 성능 또는 네임스페이스 용량이 병목 현상이 되면 MDT+OST 빌딩 블록을 추가하십시오.
HA 클러스터 제한: 각 Pacemaker 및 Corosync HA 클러스터는 최대 5개의 빌딩 블록(10개의 Lustre 서버 노드)으로 제한됩니다. 대규모 배포 환경에서는 리소스 제약을 방지하기 위해 여러 HA 클러스터로 균등하게 분할하십시오.

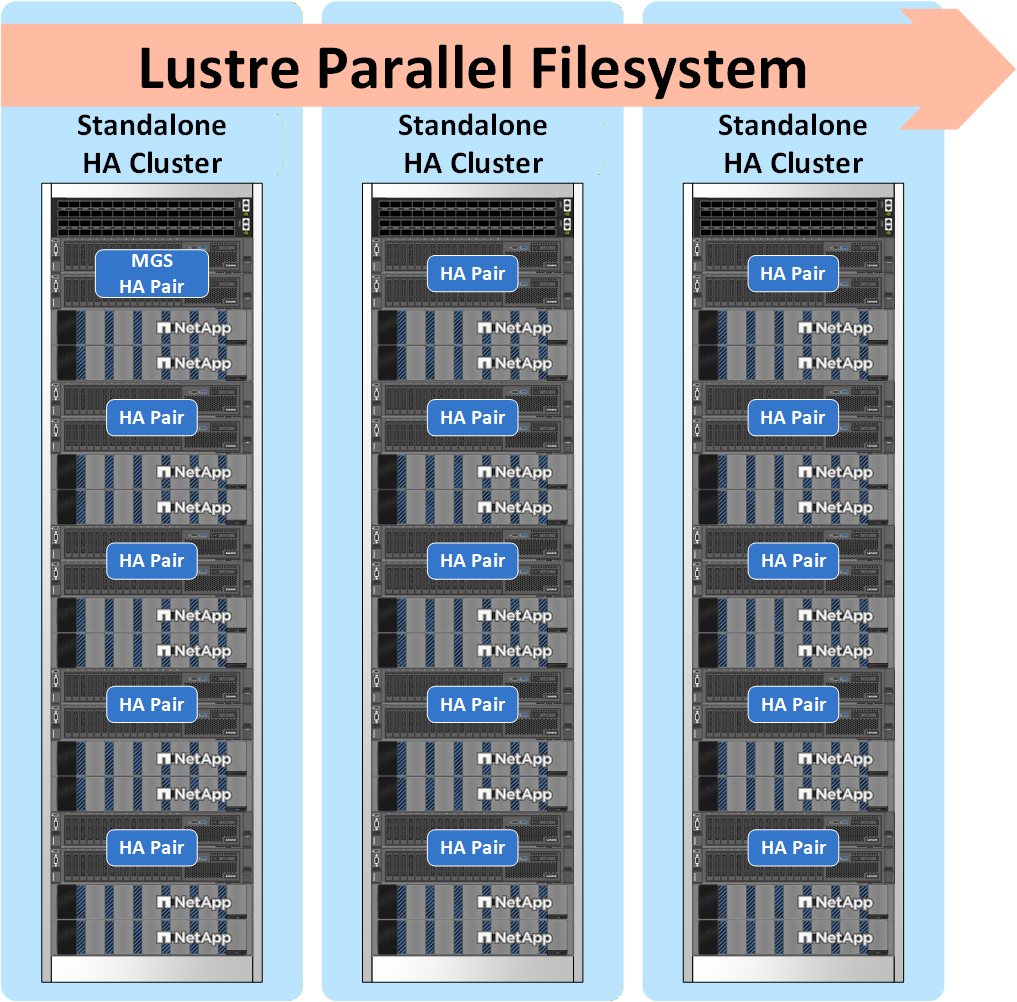

다음 그림은 42U 랙에 최대 5개의 빌딩 블록이 쌓인 모습을 보여줍니다(랙당 Pacemaker HA 클러스터 1개). 여러 랙이 하나의 Lustre 파일 시스템에 참여할 수 있으며, 기본 빌딩 블록에만 MGS가 호스팅됩니다.

러스터 병렬 파일 시스템 랙 스케일링

Lustre 병렬 파일 시스템은 여러 개의 42U 랙에 걸쳐 확장 가능하며, 각 랙에는 하나의 Pacemaker HA 클러스터 내에서 최대 5개의 빌딩 블록을 구성할 수 있습니다.

사이즈 예시는 "사이즈 가이드"을 참조하십시오.

HA 아키텍처

Lustre with NetApp E-Series 스토리지는 NetApp E-Series 스토리지와 통합된 공유 디스크 고가용성(HA) 아키텍처를 사용합니다. Pacemaker는 HA 리소스를 관리하고 Corosync는 클러스터 멤버십 및 메시징을 제공합니다. 이 둘은 함께 각 빌딩 블록의 두 OSS/MDS 서버 노드 간 Lustre 타겟 페일오버를 관리합니다. 다중 경로 NVMe-oF는 두 OSS/MDS 서버 노드를 동일한 E-Series 볼륨에 연결하므로 필요에 따라 어느 노드든 타겟 서비스를 인계받을 수 있습니다.

각 MGS, MDT 및 OST는 종속 리소스와 함께 Pacemaker 리소스 그룹에 HA 리소스로 구성됩니다. Pacemaker는 리소스가 올바른 순서로 시작 및 중지되고, 동일한 노드에 함께 배치되며, 한 번에 하나의 노드에서만 실행되도록 보장합니다. 두 노드에서 동일한 대상에 동시에 액세스하면 기본 파일 시스템이 손상될 수 있습니다.

타겟 페일오버: OSS/MDS 서버 노드는 클러스터에서 서로 동등한 위치에 있지만, 각 Lustre 타겟은 한 번에 하나의 노드에서만 활성화됩니다. Pacemaker 모니터링 리소스는 각 타겟과 해당 종속 요소의 상태를 감시하고, 타겟이 현재 노드에서 사용 불가능해지면 페일오버를 트리거합니다. 장애 발생 시 Pacemaker는 파트너 노드에서 영향을 받는 리소스 그룹을 올바른 순서로 다시 시작하고, 서비스가 재개되면 클라이언트는 새 위치의 타겟에 투명하게 다시 연결됩니다. 각 타겟이 단일 노드에서만 활성화되므로 파일 시스템은 두 노드에서 동시에 쓰기 작업에 노출되지 않습니다.
공유 스토리지 액세스: 다중 경로 NVMe-oF 경로는 각 OSS/MDS 서버 노드를 빌딩 블록의 모든 E-Series 컨트롤러에 연결하여 모든 타겟 볼륨에 어느 노드에서든 접근할 수 있도록 합니다. 서버 노드에 장애가 발생하면 파트너 노드는 이미 동일한 볼륨에 대한 활성 경로를 보유하고 있으므로 스토리지 연결을 재구성하지 않고도 타겟에 대한 소유권을 인계받을 수 있습니다. 어레이 컨트롤러 또는 경로에 장애가 발생하면 다중 경로가 I/O를 정상 작동 중인 컨트롤러로 리디렉션합니다. 이러한 이중 중복성을 통해 Lustre 타겟은 백업 볼륨에 대한 액세스를 잃지 않고 OSS/MDS 서버 노드 또는 어레이 컨트롤러 간에 장애 조치를 수행할 수 있습니다.
STONITH 펜싱: 장애가 발생하면 Pacemaker는 때때로 장애가 발생한 노드와 통신하여 해당 노드의 타겟이 중지되었는지 확인할 수 없습니다. 이러한 타겟을 다른 곳에서 재시작하기 전에 Pacemaker는 전원을 차단하는 등의 방법으로 장애가 발생한 노드를 펜싱하여 완전히 다운되었는지 확인합니다. 펜싱은 두 노드가 동시에 동일한 타겟에 액세스하여 기본 파일 시스템을 손상시키는 스플릿 브레인 시나리오를 방지하고, 장애 조치 중에 데이터 무결성을 유지합니다. NetApp은 Redfish를 지원하는 베이스보드 관리 컨트롤러(BMC)가 있는 서버에 fence_redfish`를 권장합니다. 다른 펜싱 에이전트( `fence_apc 등)도 지원됩니다.

클러스터 관리 및 펜싱 구성에 대해서는 "HA 사용자 가이드"의 "ansible-lustre 컬렉션"을 참조하십시오.

네트워크 아키텍처

이 솔루션은 스토리지 백엔드 트래픽과 LNet 프런트엔드 트래픽에 대해 별도의 네트워크 경로를 사용합니다.

백엔드(NVMe-oF): OSS/MDS 서버 노드는 NVMe/InfiniBand 또는 NVMe/RoCE를 사용하여 NVMe-oF를 통해 E-Series 어레이에 연결됩니다. NVMe-oF 경로는 Lustre 타겟 서비스와 E-Series 볼륨 간에 블록 I/O를 전송합니다. EF80 6-HCA 백엔드 케이블 연결은 "Lustre 하드웨어 랙 및 케이블 연결"을 참조하십시오. 노드 및 어레이 전반의 기본 타겟 배치에 대해서는 "하드웨어 구성 요소"의 "목표 분포"을 참조하십시오.
프런트엔드(LNet): Lustre 클라이언트와 OSS/MDS 서버 노드는 NVIDIA OFED 스택을 사용하는 @o2ib 네트워크 유형인 LNet을 통해 통신합니다. InfiniBand와 RoCE는 모두 검증된 프런트엔드 전송 프로토콜입니다. ansible-lustre 컬렉션은 모든 프런트엔드 인터페이스를 멀티레일 LNet으로 구성하여 여러 포트를 통합함으로써 대역폭을 높이고 클라이언트 및 노드 간 트래픽에 대한 경로 이중화를 제공합니다.
관리 및 클러스터: 아웃오브밴드(out-of-band) 관리 네트워크는 서버 관리, BMC 액세스 및 어레이 관리를 제공합니다. STONITH 펜싱 에이전트 등 `fence_redfish`은 이 네트워크를 사용하여 서버 BMC에 연결하고 장애가 발생한 노드의 전원을 차단합니다. Corosync는 프런트엔드 패브릭과 함께 추가 링으로 이 네트워크를 통해 클러스터 통신을 실행할 수도 있습니다. Corosync를 여러 링으로 구성하면 클러스터 메시징에 대한 이중화가 추가되어 단일 네트워크 장애로 인해 쿼럼이 중단될 위험이 줄어듭니다.

Lustre 클라이언트

Lustre 클라이언트는 클라이언트 커널 모듈을 로드하고, OSS/MDS 서버 노드와의 LNet 연결을 설정한 후, 파일 시스템을 마운트하여 애플리케이션에 단일하고 일관된 POSIX 호환 네임스페이스를 제공합니다. I/O는 활성 OST 전체에 병렬로 분산됩니다. 클라이언트 노드는 빌딩 블록 외부에 있으며 프런트엔드 LNet 패브릭을 통해 파일 시스템을 사용합니다. 이 솔루션에 대한 클라이언트 운영 체제는 IMT에 나열되어 있지 않습니다. 배포된 Lustre 릴리스에서 지원하는 테스트된 클라이언트 배포판 및 커널 버전(예: Red Hat Enterprise Linux 9, SUSE Linux Enterprise Server 15, Ubuntu 24.04)은 "Lustre 지원 매트릭스"을 참조하십시오.

클라이언트 노드는 OSS/MDS 서버 노드와 동일한 LNet 패브릭 및 네트워크 유형에 연결되어야 합니다. 필요한 경우 LNet 라우터를 사용하여 서로 다른 LNet 서브넷 또는 패브릭을 연결할 수 있습니다.

NetApp은 Rocky Linux 9.8 및 Red Hat Enterprise Linux 9.8용 Lustre 서버 RPM 패키지를 제공합니다. NetApp은 클라이언트 패키지를 제공하지 않습니다. "netapp-lustre repository"의 Lustre 소스 코드에서 클라이언트 운영 체제 및 커널용 클라이언트 패키지를 빌드하십시오.

클라이언트 패키지가 설치되면, 선택적 lustre_client 역할이 "ansible-lustre 컬렉션" 클라이언트 네트워크 인터페이스와 LNet을 구성하고, 선택 시 멀티레일 LNet을 활성화하고, 연결성을 검증하고, 영구적인 systemd 마운트 장치를 관리합니다. 이 역할은 Lustre를 빌드하지 않습니다. `lustre_client_packages`가 채워진 경우에만 클라이언트 패키지를 설치합니다. 필요한 경우 클라이언트를 수동으로 구성할 수 있습니다. 단계별 절차는 "솔루션 배포" 및 "lustre_client 역할 문서"을 참조하십시오.
