NetApp ONTAP iSCSI 구성

기여자 kevin-hoke
PDF

iSCSI를 통해 NetApp ONTAP 스토리지 시스템을 VMware Tanzu Kubernetes 클러스터와 영구 볼륨에 통합하려면 첫 번째 단계로 각 노드에 로그인하고 iSCSI 유틸리티나 패키지를 구성하여 iSCSI 볼륨을 마운트하여 노드를 준비해야 합니다. 그렇게 하려면 여기에 명시된 절차를 따르십시오."링크" .

참고 NetApp VMware Tanzu Kubernetes 클러스터의 NAT 배포에 대해 이 절차를 권장하지 않습니다.
참고 TKGI는 변경 불가능한 구성 이미지를 실행하는 Tanzu Kubernetes 클러스터의 노드로 Bosh VM을 사용하며, Bosh VM에서 iSCSI 패키지를 수동으로 변경한 내용은 재부팅 시 영구적으로 유지되지 않습니다. 따라서 NetApp TKGI에서 배포하고 운영하는 Tanzu Kubernetes 클러스터의 영구 저장소로 NFS 볼륨을 사용할 것을 권장합니다.

클러스터 노드가 iSCSI 볼륨에 대해 준비되면 스토리지 시스템과 통신할 수 있는 백엔드를 만들어야 합니다. 이 솔루션에서는 기본 백엔드를 구성했지만, 더욱 맞춤화된 옵션을 찾고 있다면 설명서를 방문하세요."여기" .

ONTAP 에서 SVM 만들기

ONTAP 에서 SVM을 생성하려면 다음 단계를 완료하세요.

  1. ONTAP 시스템 관리자에 로그인하고 스토리지 > 스토리지 VM으로 이동한 다음 추가를 클릭합니다.

  2. SVM의 이름을 입력하고 iSCSI 프로토콜을 활성화한 다음 데이터 LIF에 대한 세부 정보를 제공합니다.

    iSCSI SVM 데이터 LIF

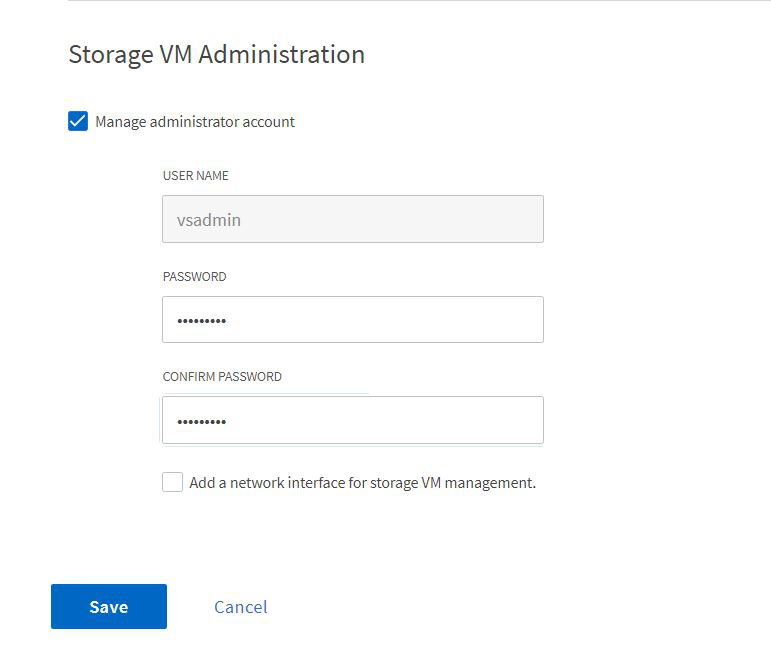

  3. SVM 관리 계정에 대한 세부 정보를 입력한 다음 저장을 클릭합니다.

    iSCSI SVM 관리

  4. SVM에 집계를 할당하려면 저장소 > 저장소 VM으로 이동한 다음 새로 만든 SVM 옆에 있는 줄임표를 클릭하고 편집을 클릭합니다. '선호하는 로컬 계층에 대한 볼륨 생성 제한' 확인란을 선택하고 필요한 집계를 첨부합니다.

    SVM 집계 할당

백엔드 및 StorageClass 생성

  1. NFS를 제공하는 NetApp ONTAP 시스템의 경우, backendName, managementLIF, dataLIF, svm, 사용자 이름, 비밀번호 및 기타 세부 정보가 포함된 백엔드 구성 파일을 점프 호스트에 만듭니다.

    {
  "version": 1,
  "storageDriverName": "ontap-san",
  "backendName": "ontap-san+10.61.181.231",
  "managementLIF": "172.21.224.201",
  "dataLIF": "10.61.181.231",
  "svm": "trident_svm_iscsi",
  "username": "admin",
  "password": "password"
}

  2. 다음 명령을 실행하여 Trident 백엔드를 만듭니다.

    [netapp-user@rhel7 trident-installer]$ ./tridentctl -n trident create backend -f backend-ontap-san.json
+------------------------+----------------+--------------------------------------+--------+---------+
|          NAME          | STORAGE DRIVER |                 UUID                 | STATE  | VOLUMES |
+------------------------+----------------+--------------------------------------+--------+---------+
| ontap-san+10.61.181.231 | ontap-san      | 6788533c-7fea-4a35-b797-fb9bb3322b91 | online |       0 |
+------------------------+----------------+--------------------------------------+--------+---------+

  3. 백엔드를 만든 후에는 스토리지 클래스를 만들어야 합니다. 다음 샘플 저장 클래스 정의는 필수 필드와 기본 필드를 강조해서 보여줍니다. 매개변수 backendType 새로 생성된 Trident 백엔드의 스토리지 드라이버를 반영해야 합니다. 또한, 이후 단계에서 참조해야 하는 이름 필드 값도 기록해 둡니다.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: ontap-iscsi
provisioner: csi.trident.netapp.io
parameters:
  backendType: "ontap-san"
    참고 라는 선택적 필드가 있습니다. fsType 이 파일에 정의되어 있습니다. iSCSI 백엔드에서 이 값은 특정 Linux 파일 시스템 유형(XFS, ext4 등)으로 설정하거나 삭제하여 Tanzu Kubernetes 클러스터가 사용할 파일 시스템을 결정하도록 할 수 있습니다.

  4. kubectl 명령을 실행하여 스토리지 클래스를 생성합니다.

    [netapp-user@rhel7 trident-installer]$ kubectl create -f storage-class-iscsi.yaml
storageclass.storage.k8s.io/ontap-iscsi created

  5. 스토리지 클래스가 생성되면 첫 번째 영구 볼륨 클레임(PVC)을 생성해야 합니다. PVC 정의의 예는 아래와 같습니다. 다음 사항을 확인하세요. storageClassName 필드는 방금 만든 저장소 클래스의 이름과 일치합니다. PVC 정의는 프로비저닝할 작업 부하에 따라 필요에 따라 추가로 사용자 정의할 수 있습니다.

    kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: basic
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  storageClassName: ontap-iscsi

  6. kubectl 명령을 실행하여 PVC를 생성합니다. 생성되는 백업 볼륨의 크기에 따라 생성에 시간이 걸릴 수 있으므로, 프로세스가 완료되는 모습을 지켜볼 수 있습니다.

    [netapp-user@rhel7 trident-installer]$ kubectl create -f pvc-basic.yaml
persistentvolumeclaim/basic created

[netapp-user@rhel7 trident-installer]$ kubectl get pvc
NAME    STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
basic   Bound    pvc-7ceac1ba-0189-43c7-8f98-094719f7956c   1Gi        RWO            ontap-iscsi      3s
