TR-4992: NFS를 사용한 NetApp C-시리즈에서의 간소화되고 자동화된 Oracle 배포

기여자 netapp-revathid kevin-hoke

Allen Cao, Niyaz Mohamed, NetApp

이 솔루션은 NFS 프로토콜을 사용하여 NetApp AFF C-시리즈에서 기본 데이터베이스 스토리지로 자동화된 Oracle 배포에 대한 개요와 세부 정보를 제공합니다. Oracle 데이터베이스는 dNFS가 활성화된 컨테이너 데이터베이스로 배포됩니다.

목적

NetApp AFF C-시리즈는 통합 스토리지에서 올플래시를 보다 쉽고 저렴하게 사용할 수 있는 대용량 플래시 스토리지입니다. 이는 많은 1계층 또는 2계층 Oracle 데이터베이스 워크로드에 대한 성능 면에서 충분합니다. NetApp ONTAP 데이터 관리 소프트웨어로 구동되는 AFF C-시리즈 시스템은 업계 최고의 효율성, 뛰어난 유연성, 동급 최고의 데이터 서비스 및 클라우드 통합을 제공하여 IT 인프라를 확장하고, 데이터 관리를 간소화하고, 스토리지 비용과 전력 소비를 줄이는 데 도움이 됩니다.

이 문서에서는 Ansible 자동화를 사용하여 NFS 마운트를 통해 NetApp C-시리즈에 Oracle 데이터베이스를 간편하게 배포하는 방법을 보여줍니다. Oracle 데이터베이스는 Oracle dNFS 프로토콜을 활성화하여 컨테이너 데이터베이스(CDB) 및 플러그형 데이터베이스(PDB) 구성으로 배포되어 성능을 향상시킵니다. 또한 이 솔루션은 C-시리즈 스토리지 컨트롤러에서 NFS 프로토콜을 사용하여 스토리지 네트워킹과 스토리지 가상 머신(SVM)을 설정하는 모범 사례를 제공합니다. 이 솔루션에는 NetApp SnapCenter UI 도구를 사용한 빠른 Oracle 데이터베이스 백업, 복원 및 복제에 대한 정보도 포함되어 있습니다.

이 솔루션은 다음과 같은 사용 사례를 해결합니다.

  • NetApp C-Series 스토리지 컨트롤러에 Oracle 컨테이너 데이터베이스를 자동으로 배포합니다.

  • SnapCenter UI 도구를 사용하여 C-Series에서 Oracle 데이터베이스를 보호하고 복제합니다.

대상

이 솔루션은 다음과 같은 사람들을 위해 만들어졌습니다.

  • NetApp C-Series에 Oracle을 배포하려는 DBA입니다.

  • NetApp C-Series에서 Oracle 워크로드를 테스트하려는 데이터베이스 솔루션 아키텍트입니다.

  • NetApp C-Series에 Oracle 데이터베이스를 배포하고 관리하려는 스토리지 관리자입니다.

  • NetApp C-Series에 Oracle 데이터베이스를 구축하려는 애플리케이션 소유자입니다.

솔루션 테스트 및 검증 환경

이 솔루션의 테스트와 검증은 최종 배포 환경과 일치하지 않을 수 있는 실험실 환경에서 수행되었습니다. 섹션을 참조하세요배포 고려사항의 핵심 요소 자세한 내용은.

아키텍처

이 이미지는 iSCSI 및 ASM을 사용한 AWS 퍼블릭 클라우드의 Oracle 배포 구성에 대한 자세한 그림을 제공합니다.

하드웨어 및 소프트웨어 구성 요소

하드웨어

NetApp C-시리즈 C400

ONTAP 버전 9.13.1P3

2개의 디스크 선반/278TiB 용량의 24개 디스크

DB 서버용 VM

4개의 vCPU, 16GiB RAM

동시 배포를 위한 두 개의 Linux VM 인스턴스

SnapCenter 용 VM

4개의 vCPU, 16GiB RAM

하나의 Windows VM 인스턴스

소프트웨어

레드햇 리눅스

RHEL Linux 8.6(LVM) - x64 Gen2

테스트를 위해 RedHat 구독을 배포했습니다.

윈도우 서버

2022 데이터센터 x64 Gen2

SnapCenter 서버 호스팅

오라클 데이터베이스

버전 19.18

RU 패치 p34765931_190000_Linux-x86-64.zip을 적용했습니다.

오라클 OPatch

버전 12.2.0.1.36

최신 패치 p6880880_190000_Linux-x86-64.zip

SnapCenter 서버

버전 5.0

작업 그룹 배포

JDK를 엽니다

버전 java-11-openjdk

DB VM의 SnapCenter 플러그인 요구 사항

NFS

버전 3.0

Oracle dNFS 활성화됨

앤서블

코어 2.16.2

파이썬 3.6.8

랩 환경에서의 Oracle 데이터베이스 구성

섬기는 사람

데이터 베이스

DB 스토리지

ora_01

NTAP1(NTAP1_PDB1, NTAP1_PDB2, NTAP1_PDB3)

/u01, /u02, /u03 C400 볼륨에 NFS 마운트

ora_02

NTAP2(NTAP2_PDB1, NTAP2_PDB2, NTAP2_PDB3)

/u01, /u02, /u03 C400 볼륨에 NFS 마운트

배포 고려사항의 핵심 요소

  • 오라클 데이터베이스 저장 레이아웃. 이 자동화된 Oracle 배포에서는 기본적으로 Oracle 바이너리, 데이터 및 로그를 호스팅하기 위해 각 데이터베이스에 대해 3개의 데이터베이스 볼륨을 프로비저닝합니다. 볼륨은 NFS를 통해 Oracle DB 서버에 /u01 - 바이너리, /u02 - 데이터, /u03 - 로그로 마운트됩니다. 이중 제어 파일은 중복성을 위해 /u02 및 /u03 마운트 지점에 구성됩니다.

  • 다중 DB 서버 배포. 자동화 솔루션은 단일 Ansible 플레이북 실행으로 Oracle 컨테이너 데이터베이스를 여러 DB 서버에 배포할 수 있습니다. DB 서버 수에 관계없이 플레이북 실행은 동일하게 유지됩니다. 다른 데이터베이스 인스턴스 ID(Oracle SID)로 배포를 반복하여 여러 컨테이너 데이터베이스를 단일 VM 인스턴스에 배포할 수 있습니다. 하지만 배포된 데이터베이스를 지원할 만큼 호스트에 충분한 메모리가 있는지 확인하세요.

  • dNFS 구성. dNFS(Oracle 11g부터 사용 가능)를 사용하면 DB VM에서 실행되는 Oracle 데이터베이스가 기본 NFS 클라이언트보다 훨씬 더 많은 I/O를 처리할 수 있습니다. 자동화된 Oracle 배포는 기본적으로 NFSv3에서 dNFS를 구성합니다.

  • C400 컨트롤러 쌍의 부하 분산. 작업 부하를 균형 있게 분산하기 위해 C400 컨트롤러 노드에 Oracle 데이터베이스 볼륨을 균등하게 배치합니다. 컨트롤러 1에는 DB1, 컨트롤러 2에는 DB2 등이 있습니다. DB 볼륨을 로컬 life 주소에 마운트합니다.

  • 데이터베이스 백업. NetApp 사용자 친화적인 UI 인터페이스를 통해 데이터베이스 백업, 복원 및 복제를 위한 SnapCenter software 제품군을 제공합니다. NetApp 빠른(1분 이내) 스냅샷 백업, 빠른(분) 데이터베이스 복원 및 데이터베이스 복제를 달성하기 위해 이러한 관리 도구를 구현할 것을 권장합니다.

솔루션 구축

다음 섹션에서는 Oracle 19c를 자동으로 배포하기 위한 단계별 절차와 배포 후 Oracle 데이터베이스 보호 및 복제에 대한 정보를 제공합니다.

배포를 위한 전제 조건

Details

배포에는 다음과 같은 전제 조건이 필요합니다.

  1. NetApp C-시리즈 스토리지 컨트롤러 쌍이 랙에 장착되고 스택되었으며, 최신 버전의 ONTAP 운영 체제가 설치 및 구성되었습니다. 필요에 따라 이 설정 가이드를 참조하세요. "상세 가이드 - AFF C400"

  2. 두 개의 Linux VM을 Oracle DB 서버로 프로비저닝합니다. 환경 설정에 대한 자세한 내용은 이전 섹션의 아키텍처 다이어그램을 참조하세요.

  3. 최신 버전의 NetApp SnapCenter UI 도구를 실행하기 위해 Windows 서버를 프로비저닝합니다. 자세한 내용은 다음 링크를 참조하세요."SnapCenter 서버 설치"

  4. 최신 버전의 Ansible과 Git이 설치된 Ansible 컨트롤러 노드로 Linux VM을 프로비저닝합니다. 자세한 내용은 다음 링크를 참조하세요."NetApp 솔루션 자동화 시작하기" 섹션에서 -
    Setup the Ansible Control Node for CLI deployments on RHEL / CentOS 또는
    Setup the Ansible Control Node for CLI deployments on Ubuntu / Debian .

    Ansible 컨트롤러와 데이터베이스 VM 간에 ssh 공개/비공개 키 인증을 활성화합니다.

  5. Ansible 컨트롤러 관리자 사용자 홈 디렉토리에서 NFS용 NetApp Oracle 배포 자동화 툴킷의 사본을 복제합니다.

    git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_nfs.git
  6. DB VM /tmp/archive 디렉토리에 777 권한이 있는 Oracle 19c 설치 파일을 다음 단계에 따라 실행합니다.

    installer_archives:
      - "LINUX.X64_193000_db_home.zip"
      - "p34765931_190000_Linux-x86-64.zip"
      - "p6880880_190000_Linux-x86-64.zip"

Oracle용 C-Series에서 네트워킹 및 SVM 구성

Details

이 배포 가이드 섹션에서는 ONTAP System Manager UI를 사용하여 NFS 프로토콜을 사용하는 Oracle 워크로드를 위한 C-Series 컨트롤러에 네트워킹 및 스토리지 가상 머신(SVM)을 설정하는 모범 사례를 보여줍니다.

  1. ONTAP 시스템 관리자에 로그인하여 ONTAP 클러스터를 처음 설치한 후 브로드캐스트 도메인이 구성되고 각 도메인에 이더넷 포트가 올바르게 할당되었는지 확인합니다. 일반적으로 클러스터에 대한 브로드캐스트 도메인, 관리를 위한 브로드캐스트 도메인, 데이터와 같은 작업 부하에 대한 브로드캐스트 도메인이 있어야 합니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  2. 네트워크 - 이더넷 포트에서 다음을 클릭합니다. Link Aggregate Group 집계 그룹 포트의 멤버 포트 간에 부하 분산 및 장애 조치를 제공하는 LACP 링크 집계 그룹 포트 a0a를 생성합니다. C400 컨트롤러에는 e0e, e0f, e0g, e0h라는 4개의 데이터 포트가 있습니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  3. 그룹에서 이더넷 포트를 선택하세요. LACP 모드의 경우 Port 하중 분산을 위해.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  4. LACP 포트 a0a가 생성되고 브로드캐스트 도메인이 검증되었습니다. Data 현재 LACP 포트에서 작동 중입니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다. 이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  5. 에서 Ethernet Ports , 클릭 VLAN NFS 프로토콜에서 Oracle 워크로드를 위해 각 컨트롤러 노드에 VLAN을 추가합니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다. 이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다. 이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  6. ssh를 통해 클러스터 관리 IP에서 C-시리즈 컨트롤러에 로그인하여 네트워크 장애 조치 그룹이 올바르게 구성되었는지 확인합니다. ONTAP 장애 조치 그룹을 자동으로 생성하고 관리합니다.

    HCG-NetApp-C400-E9U9::> net int failover-groups show
      (network interface failover-groups show)
                                      Failover
    Vserver          Group            Targets
    ---------------- ---------------- --------------------------------------------
    Cluster
                     Cluster
                                      HCG-NetApp-C400-E9U9a:e0c,
                                      HCG-NetApp-C400-E9U9a:e0d,
                                      HCG-NetApp-C400-E9U9b:e0c,
                                      HCG-NetApp-C400-E9U9b:e0d
    HCG-NetApp-C400-E9U9
                     Data
                                      HCG-NetApp-C400-E9U9a:a0a,
                                      HCG-NetApp-C400-E9U9a:a0a-3277,
                                      HCG-NetApp-C400-E9U9b:a0a,
                                      HCG-NetApp-C400-E9U9b:a0a-3277
                     Mgmt
                                      HCG-NetApp-C400-E9U9a:e0M,
                                      HCG-NetApp-C400-E9U9b:e0M
    3 entries were displayed.
  7. 에서 STORAGE - Storage VMs , +추가를 클릭하여 Oracle용 SVM을 만듭니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  8. Oracle SVM의 이름을 지정하고 확인하십시오. Enable NFS 그리고 Allow NFS client access .

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  9. NFS 내보내기 정책 추가 Default 규칙.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  10. ~ 안에 NETWORK INTERFACE , NFS life 주소에 대한 각 노드의 IP 주소를 입력합니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  11. Oracle용 SVM이 작동 중이고 NFS lifes 상태가 활성 상태인지 확인합니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다. 이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

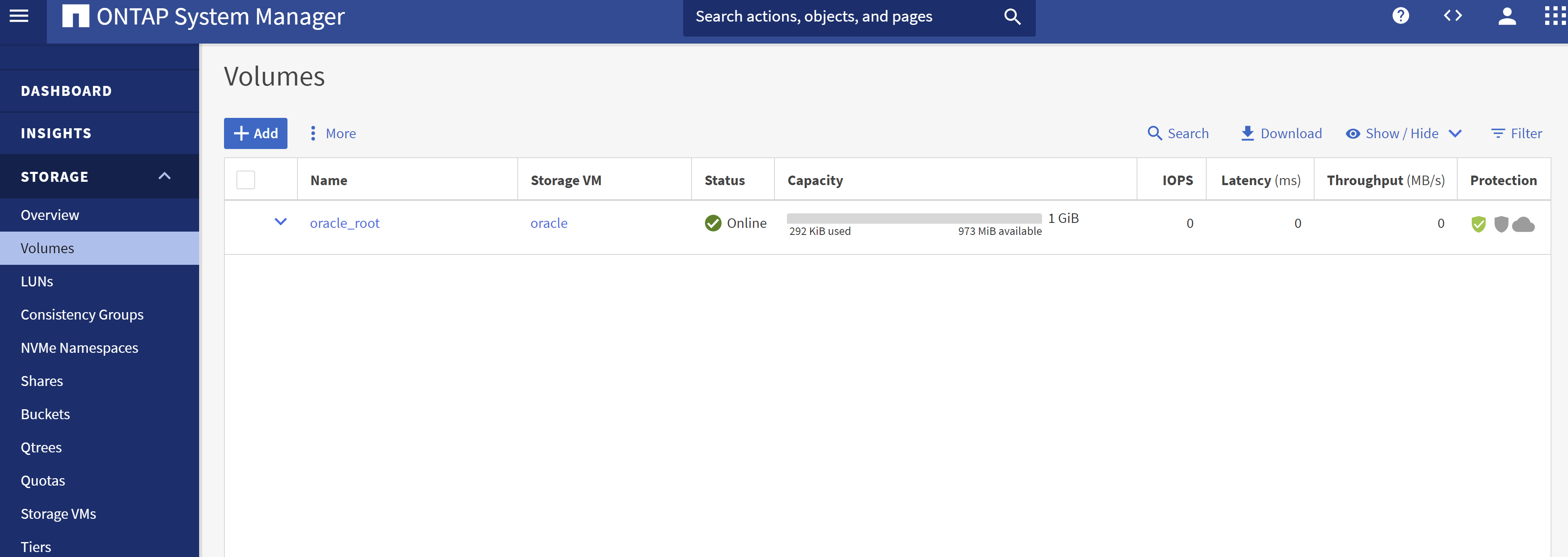

  12. 에서 STORAGE-Volumes Oracle 데이터베이스에 NFS 볼륨을 추가하려면 탭을 클릭하세요.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  13. 볼륨에 이름을 지정하고, 용량과 성능 수준을 할당합니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  14. ~ 안에 Access Permission , 이전 단계에서 만든 기본 정책을 선택합니다. 체크 해제 Enable Snapshot Copies 애플리케이션 일관성을 유지하는 스냅샷을 생성하기 위해 SnapCenter 사용하는 것을 선호하기 때문입니다.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

  15. 각 DB 서버에 대해 3개의 DB 볼륨을 만듭니다. server_name_u01 - 바이너리, server_name_u02 - 데이터, server_name_u03 - 로그.

    이 이미지는 C 시리즈 컨트롤러 구성에 대한 스크린샷을 제공합니다.

    참고 자동화가 올바르게 작동하도록 하려면 DB 볼륨 명명 규칙은 위에 명시된 형식을 엄격히 따라야 합니다.

이것으로 Oracle용 C 시리즈 컨트롤러 구성이 완료되었습니다.

자동화 매개변수 파일

Details

Ansible 플레이북은 미리 정의된 매개변수를 사용하여 데이터베이스 설치 및 구성 작업을 실행합니다. 이 Oracle 자동화 솔루션의 경우 플레이북을 실행하기 전에 사용자 입력이 필요한 사용자 정의 매개변수 파일이 3개 있습니다.

  • 호스트 - 자동화 플레이북이 실행되는 대상을 정의합니다.

  • vars/vars.yml - 모든 대상에 적용되는 변수를 정의하는 전역 변수 파일입니다.

  • host_vars/host_name.yml - 지정된 대상에만 적용되는 변수를 정의하는 로컬 변수 파일입니다. 우리의 사용 사례에서는 이는 Oracle DB 서버입니다.

이러한 사용자 정의 변수 파일 외에도 필요하지 않은 한 변경할 필요가 없는 기본 매개변수가 포함된 여러 가지 기본 변수 파일이 있습니다. 다음 섹션에서는 사용자 정의 변수 파일을 구성하는 방법을 보여줍니다.

매개변수 파일 구성

Details
  1. Ansible 대상 hosts 파일 구성:

    # Enter Oracle servers names to be deployed one by one, follow by each Oracle server public IP address, and ssh private key of admin user for the server.
    [oracle]
    ora_01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora_01.pem
    ora_02 ansible_host=10.61.180.23 ansible_ssh_private_key_file=ora_02.pem
  2. 글로벌 vars/vars.yml 파일 구성

    ######################################################################
    ###### Oracle 19c deployment user configuration variables       ######
    ###### Consolidate all variables from ONTAP, linux and oracle   ######
    ######################################################################

    ###########################################
    ### ONTAP env specific config variables ###
    ###########################################

    # Prerequisite to create three volumes in NetApp ONTAP storage from System Manager or cloud dashboard with following naming convention:
    # db_hostname_u01 - Oracle binary
    # db_hostname_u02 - Oracle data
    # db_hostname_u03 - Oracle redo
    # It is important to strictly follow the name convention or the automation will fail.


    ###########################################
    ### Linux env specific config variables ###
    ###########################################

    redhat_sub_username: XXXXXXXX
    redhat_sub_password: XXXXXXXX


    ####################################################
    ### DB env specific install and config variables ###
    ####################################################

    # Database domain name
    db_domain: solutions.netapp.com

    # Set initial password for all required Oracle passwords. Change them after installation.
    initial_pwd_all: XXXXXXXX
  3. 로컬 DB 서버 host_vars/host_name.yml ora_01.yml, ora_02.yml과 같은 구성

    # User configurable Oracle host specific parameters

    # Enter container database SID. By default, a container DB is created with 3 PDBs within the CDB
    oracle_sid: NTAP1

    # Enter database shared memory size or SGA. CDB is created with SGA at 75% of memory_limit, MB. The grand total of SGA should not exceed 75% available RAM on node.
    memory_limit: 8192

    # Local NFS lif ip address to access database volumes
    nfs_lif: 172.30.136.68

플레이북 실행

Details

자동화 툴킷에는 총 5개의 플레이북이 있습니다. 각각은 서로 다른 작업 블록을 수행하고 서로 다른 목적을 위해 사용됩니다.

0-all_playbook.yml - execute playbooks from 1-4 in one playbook run.
1-ansible_requirements.yml - set up Ansible controller with required libs and collections.
2-linux_config.yml - execute Linux kernel configuration on Oracle DB servers.
4-oracle_config.yml - install and configure Oracle on DB servers and create a container database.
5-destroy.yml - optional to undo the environment to dismantle all.

다음 명령을 사용하여 플레이북을 실행하는 세 가지 옵션이 있습니다.

  1. 모든 배포 플레이북을 한 번에 결합해서 실행합니다.

    ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml
  2. 1~4까지의 숫자 순서대로 플레이북을 하나씩 실행합니다.

    ansible-playbook -i hosts 1-ansible_requirements.yml -u admin -e @vars/vars.yml
    ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml
    ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml
  3. 태그와 함께 0-all_playbook.yml을 실행합니다.

    ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t ansible_requirements
    ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t linux_config
    ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t oracle_config
  4. 환경 실행 취소

    ansible-playbook -i hosts 5-destroy.yml -u admin -e @vars/vars.yml

실행 후 검증

Details

플레이북을 실행한 후 Oracle DB 서버 VM에 로그인하여 Oracle이 설치 및 구성되었고 컨테이너 데이터베이스가 성공적으로 생성되었는지 확인합니다. 다음은 DB VM ora_01 또는 ora_02에 대한 Oracle 데이터베이스 검증의 예입니다.

  1. NFS 마운트 검증

    [admin@ora_01 ~]$ cat /etc/fstab

    #
    # /etc/fstab
    # Created by anaconda on Wed Oct 18 19:43:31 2023
    #
    # Accessible filesystems, by reference, are maintained under '/dev/disk/'.
    # See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info.
    #
    # After editing this file, run 'systemctl daemon-reload' to update systemd
    # units generated from this file.
    #
    /dev/mapper/rhel-root   /                       xfs     defaults        0 0
    UUID=aff942c4-b224-4b62-807d-6a5c22f7b623 /boot                   xfs     defaults        0 0
    /dev/mapper/rhel-swap   none                    swap    defaults        0 0
    /root/swapfile swap swap defaults 0 0
    172.21.21.100:/ora_01_u01 /u01 nfs rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536 0 0
    172.21.21.100:/ora_01_u02 /u02 nfs rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536 0 0
    172.21.21.100:/ora_01_u03 /u03 nfs rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536 0 0


    [admin@ora_01 tmp]$ df -h
    Filesystem                 Size  Used Avail Use% Mounted on
    devtmpfs                   7.7G     0  7.7G   0% /dev
    tmpfs                      7.8G     0  7.8G   0% /dev/shm
    tmpfs                      7.8G   18M  7.8G   1% /run
    tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
    /dev/mapper/rhel-root       44G   28G   17G  62% /
    /dev/sda1                 1014M  258M  757M  26% /boot
    tmpfs                      1.6G   12K  1.6G   1% /run/user/42
    tmpfs                      1.6G  4.0K  1.6G   1% /run/user/1000
    172.21.21.100:/ora_01_u01   50G  8.7G   42G  18% /u01
    172.21.21.100:/ora_01_u02  200G  384K  200G   1% /u02
    172.21.21.100:/ora_01_u03  100G  320K  100G   1% /u03

    [admin@ora_02 ~]$ df -h
    Filesystem                 Size  Used Avail Use% Mounted on
    devtmpfs                   7.7G     0  7.7G   0% /dev
    tmpfs                      7.8G     0  7.8G   0% /dev/shm
    tmpfs                      7.8G   18M  7.8G   1% /run
    tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
    /dev/mapper/rhel-root       44G   28G   17G  63% /
    /dev/sda1                 1014M  258M  757M  26% /boot
    tmpfs                      1.6G   12K  1.6G   1% /run/user/42
    tmpfs                      1.6G  4.0K  1.6G   1% /run/user/1000
    172.21.21.101:/ora_02_u01   50G  7.8G   43G  16% /u01
    172.21.21.101:/ora_02_u02  200G  320K  200G   1% /u02
    172.21.21.101:/ora_02_u03  100G  320K  100G   1% /u03
  2. Oracle 리스너 검증

    [admin@ora_02 ~]$ sudo su
    [root@ora_02 admin]# su - oracle
    [oracle@ora_02 ~]$ lsnrctl status listener.ntap2

    LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 29-MAY-2024 12:13:30

    Copyright (c) 1991, 2022, Oracle.  All rights reserved.

    Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=ora_02.cie.netapp.com)(PORT=1521)))
    STATUS of the LISTENER
    ------------------------
    Alias                     LISTENER.NTAP2
    Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
    Start Date                23-MAY-2024 16:13:03
    Uptime                    5 days 20 hr. 0 min. 26 sec
    Trace Level               off
    Security                  ON: Local OS Authentication
    SNMP                      OFF
    Listener Parameter File   /u01/app/oracle/product/19.0.0/NTAP2/network/admin/listener.ora
    Listener Log File         /u01/app/oracle/diag/tnslsnr/ora_02/listener.ntap2/alert/log.xml
    Listening Endpoints Summary...
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=ora_02.cie.netapp.com)(PORT=1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcps)(HOST=ora_02.cie.netapp.com)(PORT=5500))(Security=(my_wallet_directory=/u01/app/oracle/product/19.0.0/NTAP2/admin/NTAP2/xdb_wallet))(Presentation=HTTP)(Session=RAW))
    Services Summary...
    Service "192551f1d7e65fc3e06308b43d0a63ae.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP2", status READY, has 1 handler(s) for this service...
    Service "1925529a43396002e06308b43d0a2d5a.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP2", status READY, has 1 handler(s) for this service...
    Service "1925530776b76049e06308b43d0a49c3.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP2", status READY, has 1 handler(s) for this service...
    Service "NTAP2.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP2", status READY, has 1 handler(s) for this service...
    Service "NTAP2XDB.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP2", status READY, has 1 handler(s) for this service...
    Service "ntap2_pdb1.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP2", status READY, has 1 handler(s) for this service...
    Service "ntap2_pdb2.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP2", status READY, has 1 handler(s) for this service...
    Service "ntap2_pdb3.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP2", status READY, has 1 handler(s) for this service...
    The command completed successfully
    [oracle@ora_02 ~]$
  3. Oracle 데이터베이스 및 dNFS 검증

    [oracle@ora-01 ~]$ cat /etc/oratab
    #
    # This file is used by ORACLE utilities.  It is created by root.sh
    # and updated by either Database Configuration Assistant while creating
    # a database or ASM Configuration Assistant while creating ASM instance.

    # A colon, ':', is used as the field terminator.  A new line terminates
    # the entry.  Lines beginning with a pound sign, '#', are comments.
    #
    # Entries are of the form:
    #   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
    #
    # The first and second fields are the system identifier and home
    # directory of the database respectively.  The third field indicates
    # to the dbstart utility that the database should , "Y", or should not,
    # "N", be brought up at system boot time.
    #
    # Multiple entries with the same $ORACLE_SID are not allowed.
    #
    #
    NTAP1:/u01/app/oracle/product/19.0.0/NTAP1:Y


    [oracle@ora-01 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Thu Feb 1 16:37:51 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode, log_mode from v$database;

    NAME      OPEN_MODE            LOG_MODE
    --------- -------------------- ------------
    NTAP1     READ WRITE           ARCHIVELOG

    SQL> show pdbs

        CON_ID CON_NAME                       OPEN MODE  RESTRICTED
    ---------- ------------------------------ ---------- ----------
             2 PDB$SEED                       READ ONLY  NO
             3 NTAP1_PDB1                     READ WRITE NO
             4 NTAP1_PDB2                     READ WRITE NO
             5 NTAP1_PDB3                     READ WRITE NO
    SQL> select name from v$datafile;

    NAME
    --------------------------------------------------------------------------------
    /u02/oradata/NTAP1/system01.dbf
    /u02/oradata/NTAP1/sysaux01.dbf
    /u02/oradata/NTAP1/undotbs01.dbf
    /u02/oradata/NTAP1/pdbseed/system01.dbf
    /u02/oradata/NTAP1/pdbseed/sysaux01.dbf
    /u02/oradata/NTAP1/users01.dbf
    /u02/oradata/NTAP1/pdbseed/undotbs01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb1/system01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb1/sysaux01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb1/undotbs01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb1/users01.dbf

    NAME
    --------------------------------------------------------------------------------
    /u02/oradata/NTAP1/NTAP1_pdb2/system01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb2/sysaux01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb2/undotbs01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb2/users01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb3/system01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb3/sysaux01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb3/undotbs01.dbf
    /u02/oradata/NTAP1/NTAP1_pdb3/users01.dbf

    19 rows selected.

    SQL> select name from v$controlfile;

    NAME
    --------------------------------------------------------------------------------
    /u02/oradata/NTAP1/control01.ctl
    /u03/orareco/NTAP1/control02.ctl

    SQL> select member from v$logfile;

    MEMBER
    --------------------------------------------------------------------------------
    /u03/orareco/NTAP1/onlinelog/redo03.log
    /u03/orareco/NTAP1/onlinelog/redo02.log
    /u03/orareco/NTAP1/onlinelog/redo01.log

    SQL> select svrname, dirname from v$dnfs_servers;

    SVRNAME
    --------------------------------------------------------------------------------
    DIRNAME
    --------------------------------------------------------------------------------
    172.21.21.100
    /ora_01_u02

    172.21.21.100
    /ora_01_u03

    172.21.21.100
    /ora_01_u01
  4. Oracle Enterprise Manager Express에 로그인하여 데이터베이스를 검증하세요.

    이 이미지는 Oracle Enterprise Manager Express의 로그인 화면을 제공합니다. 이 이미지는 Oracle Enterprise Manager Express의 컨테이너 데이터베이스 뷰를 제공합니다. 이 이미지는 Oracle Enterprise Manager Express의 컨테이너 데이터베이스 뷰를 제공합니다.

SnapCenter 사용한 Oracle 백업, 복원 및 복제

Details

NetApp C-Series에 배포된 Oracle 데이터베이스를 관리하기 위해 SnapCenter UI 도구를 권장합니다. TR-4979를 참조하세요"게스트 마운트 FSx ONTAP 통해 AWS에서 VMware Cloud의 간소화된 자체 관리형 Oracle" 부분 Oracle backup, restore, and clone with SnapCenter SnapCenter 설정 및 데이터베이스 백업, 복원, 복제 워크플로우 실행에 대한 자세한 내용은 다음을 참조하세요.

추가 정보를 찾을 수 있는 곳

이 문서에 설명된 정보에 대해 자세히 알아보려면 다음 문서 및/또는 웹사이트를 검토하세요.
