TR-4997: vVols 사용한 VCF에서의 Oracle RAC 배포 및 보호

08/18/2025 기여자

PDF

Allen Cao, Niyaz Mohamed, NetApp

이 솔루션은 vSphere Virtual Volumes(vVols)를 기본 데이터베이스 스토리지로 사용하고 RAC(Real Application Clusters) 구성에서 Oracle 데이터베이스를 사용하는 VMware Cloud Foundation(VCF)에서 Oracle을 배포하고 보호하기 위한 개요와 세부 정보를 제공합니다.

목적

VMware vSphere Virtual Volumes(vVols)는 가상 디스크를 기본 스토리지 개체로 노출하고 가상 디스크 수준에서 어레이 기반 작업을 지원하는 SAN/NAS 관리 및 통합 프레임워크입니다. 즉, vVols SAN/NAS 장치가 VM을 인식할 수 있도록 하고, 단일 가상 디스크 단위로 VM 중심 접근 방식을 통해 어레이 기반 데이터 서비스를 활용할 수 있는 기능을 제공합니다. vVols 통해 고객은 현재 스토리지 투자의 고유한 기능을 활용하고 모든 스토리지 유형에서 작동하는 가상 환경에 최적화된 더 간단하고 효율적인 운영 모델로 중단 없이 전환할 수 있습니다.

~ 안에"TR-4996" , 우리는 vVols 사용하여 VCF에서 단일 인스턴스 Oracle 데이터베이스 배포와 보호를 시연했습니다. 이 문서는 NetApp ONTAP 스토리지 클러스터의 기본 데이터베이스 스토리지로 vVols 사용하는 VMware Cloud Foundation 환경에서 Oracle RAC 데이터베이스를 배포하고 보호하는 방법을 보여줍니다. Oracle RAC 데이터베이스는 로컬 스토리지 시스템의 로컬 파일 시스템에 배포된 것처럼 구성됩니다. 이 기술 보고서는 Oracle RAC 배포를 위해 VCF에서 vVols 만드는 단계에 중점을 둡니다. 또한 NetApp 자동화 툴킷을 사용하여 vVols 에서 VCF로 Oracle RAC 데이터베이스를 배포하는 방법과 NetApp SnapCenter UI 툴을 사용하여 RAC 데이터베이스를 보호하는 방법을 보여줍니다.

이 솔루션은 다음과 같은 사용 사례를 해결합니다.

NetApp ONTAP AFF 의 vVols 데이터 저장소를 기본 데이터베이스 저장소로 사용하여 VCF에 Oracle RAC 데이터베이스 배포
NetApp SnapCenter UI 도구를 사용하여 vVols 데이터 저장소를 포함한 VCF에서 Oracle 데이터베이스 백업 및 복원

대상

이 솔루션은 다음과 같은 사람들을 위해 만들어졌습니다.

NetApp ONTAP AFF 의 vVols 데이터 저장소를 기본 데이터베이스 저장소로 사용하여 VCF에 Oracle RAC를 배포하려는 DBA
NetApp ONTAP AFF 스토리지의 vVols 데이터 저장소를 사용하여 VCF에서 Oracle RAC 워크로드를 테스트하려는 데이터베이스 솔루션 아키텍트
NetApp ONTAP AFF 스토리지에 vVols 데이터 저장소를 사용하여 VCF에 배포된 Oracle RAC 데이터베이스를 배포하고 관리하려는 스토리지 관리자
vVol 데이터 저장소를 사용하여 VCF에서 Oracle RAC 데이터베이스를 구축하려는 애플리케이션 소유자

솔루션 테스트 및 검증 환경

이 솔루션의 테스트 및 검증은 NetApp ONTAP AFF 스토리지의 vVols 데이터 저장소를 사용하는 VCF의 랩 환경에서 수행되었으며, 이는 최종 배포 환경과 일치하지 않을 수 있습니다. 자세한 내용은 다음 섹션을 참조하세요. 배포 고려사항의 핵심 요소 .

아키텍처

이 이미지는 iSCSI 및 ASM을 사용한 AWS 퍼블릭 클라우드의 Oracle 배포 구성에 대한 자세한 그림을 제공합니다.

하드웨어 및 소프트웨어 구성 요소

하드웨어

NetApp ONTAP AFF A300

버전 9.14.1P4

24개의 NVMe 디스크를 탑재한 DS224 쉘프, 총 용량 35.2TiB

VMware VSphere 클러스터

버전 8.02

12개 CPU x Intel® Xeon® Gold 5218 CPU @ 2.30GHz, 8개 노드(4개 관리 도메인 및 4개 워크로드 도메인)

소프트웨어

레드햇 리눅스

RHEL-8.6, 4.18.0-372.9.1.el8.x86_64 커널

Oracle DB 서버 호스팅, 테스트를 위해 RedHat 구독 배포

윈도우 서버

2022 표준, 10.0.20348 빌드 20348

SnapCenter 서버 호스팅

센토스 리눅스

CentOS 리눅스 릴리스 8.5.2111

Ansible 컨트롤러 호스팅

오라클 그리드 인프라

버전 19.18

RU 패치 p34762026_190000_Linux-x86-64.zip이 적용되었습니다.

오라클 데이터베이스

버전 19.18

RU 패치 p34765931_190000_Linux-x86-64.zip을 적용했습니다.

오라클 OPatch

버전 12.2.0.1.36

최신 패치 p6880880_190000_Linux-x86-64.zip

SnapCenter 서버

버전 6.0

작업 그룹 배포

SnapCenter Plug-in for VMware vSphere

버전 6.0

vSphere 클러스터에 OVA VM으로 배포됨

VMware vSphere용 ONTAP 도구

버전 9.13

vSphere 클러스터에 OVA VM으로 배포됨

JDK를 엽니다

버전 java-11-openjdk-11.0.23.0.9-3.el8.x86_64

DB VM의 SnapCenter 플러그인 요구 사항

VCF에서 Oracle RAC 데이터베이스 구성

RAC 노드

데이터 베이스

DB 스토리지

ora01

NTAP(NTAP_pdb1,NTAP_pdb2,NTAP_pdb3)

NetApp ONTAP AFF A300 의 vVols 데이터 저장소(VCF_ORA_BINS, VCF_ORA_CRS, VCF_ORA_DAT1, VCF_ORA_DAT2, VCF_ORA_LOGS)

ora02

NTAP(NTAP_pdb1,NTAP_pdb2,NTAP_pdb3)

NetApp ONTAP AFF A300 의 vVols 데이터 저장소(VCF_ORA_BINS, VCF_ORA_CRS, VCF_ORA_DAT1, VCF_ORA_DAT2, VCF_ORA_LOGS)

배포 고려사항의 핵심 요소

* vVols 와 ONTAP 클러스터 연결을 위한 프로토콜입니다.* NFS나 iSCSI가 좋은 선택입니다. 성능 수준은 동일합니다. 이 솔루션 데모에서는 밑줄 친 ONTAP 스토리지 클러스터에 대한 vVols 연결을 위한 스토리지 프로토콜로 iSCSI를 사용했습니다. VCF 인프라가 지원하는 경우 FC/FCoE, NVMe/FC 프로토콜도 NetApp ONTAP 의 vVols 데이터 저장소에 대해 지원됩니다.
* vVols 데이터 저장소의 Oracle 스토리지 레이아웃.* 테스트와 검증 과정에서 Oracle 바이너리, Oracle 클러스터 레지스트리/투표, Oracle 데이터, Oracle 로그 파일에 대한 5개의 vVols 데이터 저장소를 배포했습니다. 다양한 유형의 Oracle 파일을 각각의 데이터 저장소로 분리하는 것이 좋습니다. 이렇게 하면 데이터베이스 백업, 복구 또는 복제를 쉽게 관리하고 실행할 수 있습니다. 대규모 데이터베이스에는 전용 vVols 만들고, 소규모 데이터베이스나 유사한 QoS 프로필을 가진 데이터베이스에는 vVols 공유합니다.
오라클 스토리지 중복성. 사용 Normal Redundancy 중요한 Oracle RAC 클러스터 레지스트리/투표 파일에 대해 3개의 ASM 디스크 장애 그룹에 있는 3개의 투표 파일이 최적의 클러스터 보호를 제공하고 클러스터 레지스트리가 ASM 디스크 장애 그룹 간에 미러링되도록 합니다. 사용 External Redundancy Oracle 바이너리, 데이터 및 로그 파일을 사용하여 스토리지 활용도를 최적화합니다. 밑줄 친 ONTAP RAID-DP는 다음과 같은 경우 데이터 보호를 제공합니다. External Redundancy 고용되어 있습니다.
* ONTAP 스토리지 인증을 위한 자격 증명.* SnapCenter ONTAP 스토리지 클러스터의 연결이나 ONTAP 도구와 ONTAP 스토리지 클러스터의 연결을 포함하여 ONTAP 스토리지 클러스터 인증에는 ONTAP 클러스터 수준 자격 증명만 사용하세요.
* vVols 데이터 저장소에서 데이터베이스 VM으로 스토리지를 프로비저닝합니다.* vVols 데이터 저장소에서 데이터베이스 VM에 한 번에 하나의 디스크만 추가합니다. 현재 vVols 데이터 저장소에서 여러 디스크를 동시에 추가하는 것은 지원되지 않습니다.
데이터베이스 보호. NetApp 사용자 친화적인 UI 인터페이스를 통해 데이터베이스 백업 및 복원을 위한 SnapCenter software 제품군을 제공합니다. NetApp 빠른 스냅샷 백업, 신속한 데이터베이스 복원 및 복구를 달성하기 위해 이러한 관리 도구를 구현할 것을 권장합니다.

솔루션 구축

다음 섹션에서는 Oracle RAC 구성의 NetApp ONTAP 스토리지에 vVols 데이터 저장소를 사용하여 VCF에 Oracle 19c 데이터베이스를 배포하는 단계별 절차를 제공합니다.

배포를 위한 전제 조건

Details

배포에는 다음과 같은 전제 조건이 필요합니다.

VMware VCF가 설정되었습니다. VCF를 만드는 방법에 대한 정보나 지침은 VMware 설명서를 참조하세요."VMware Cloud Foundation 문서" .
VCF 워크로드 도메인 내에서 3개의 Linux VM, Oracle RAC 데이터베이스 클러스터용 2개의 VM, Ansible 컨트롤러용 1개의 VM을 프로비저닝합니다. NetApp SnapCenter 서버를 실행하기 위해 하나의 Windows 서버 VM을 프로비저닝합니다. 자동화된 Oracle 데이터베이스 배포를 위한 Ansible 컨트롤러 설정에 대한 정보는 다음 리소스를 참조하세요."NetApp 솔루션 자동화 시작하기^" .
Oracle RAC 데이터베이스 VM에는 최소 두 개의 네트워크 인터페이스가 프로비저닝되어야 합니다. 하나는 Oracle RAC 프라이빗 상호연결용이고 다른 하나는 앱이나 공용 데이터 트래픽용입니다.
VMware vSphere용 SnapCenter 플러그인 버전 6.0이 VCF에 배포되었습니다. 플러그인 배포에 대한 다음 리소스를 참조하세요."SnapCenter Plug-in for VMware vSphere 설명서" .
VMware vSphere용 ONTAP 도구가 VCF에 배포되었습니다. VMware vSphere 배포를 위한 ONTAP 도구에 대한 다음 리소스를 참조하세요."ONTAP tools for VMware vSphere"

Oracle 설치 파일을 준비할 충분한 공간을 확보하려면 Oracle VM 루트 볼륨에 최소 50G를 할당했는지 확인하세요.

저장 용량 프로필 생성

Details

먼저, vVols 데이터 저장소를 호스팅하는 밑줄 친 ONTAP 스토리지에 대한 사용자 지정 스토리지 기능 프로필을 만듭니다.

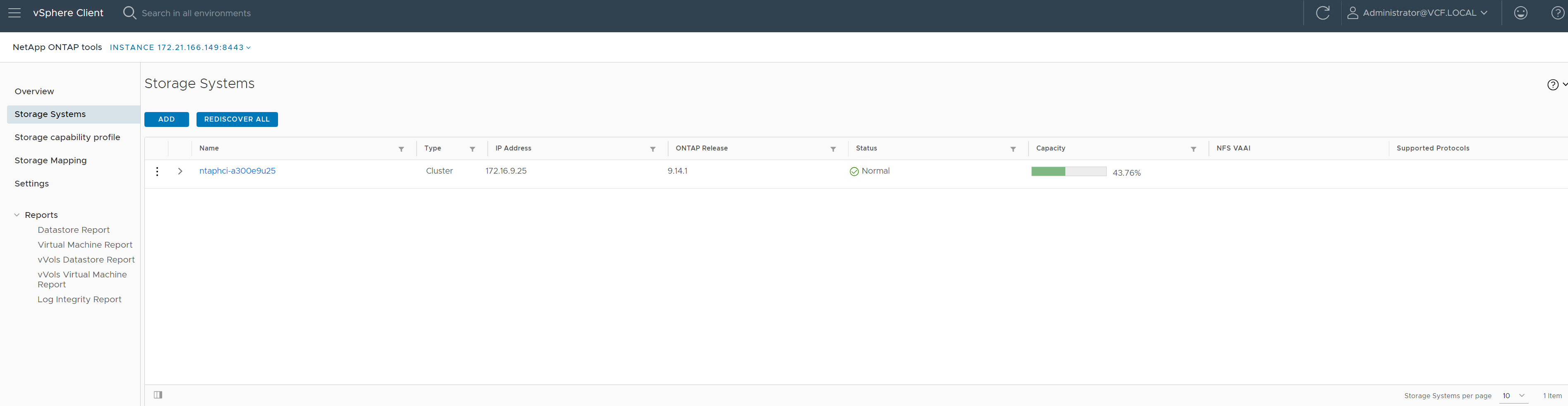

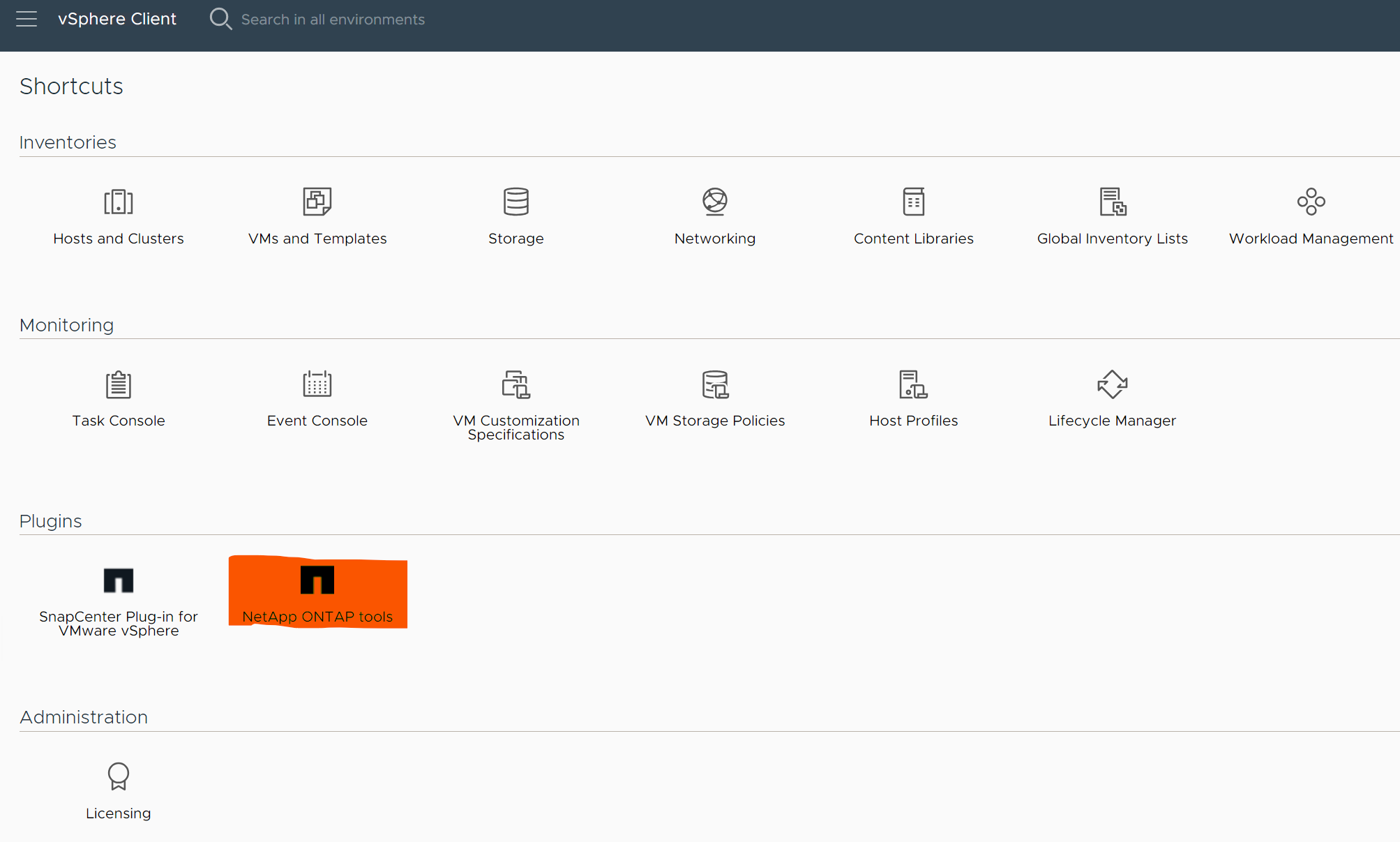

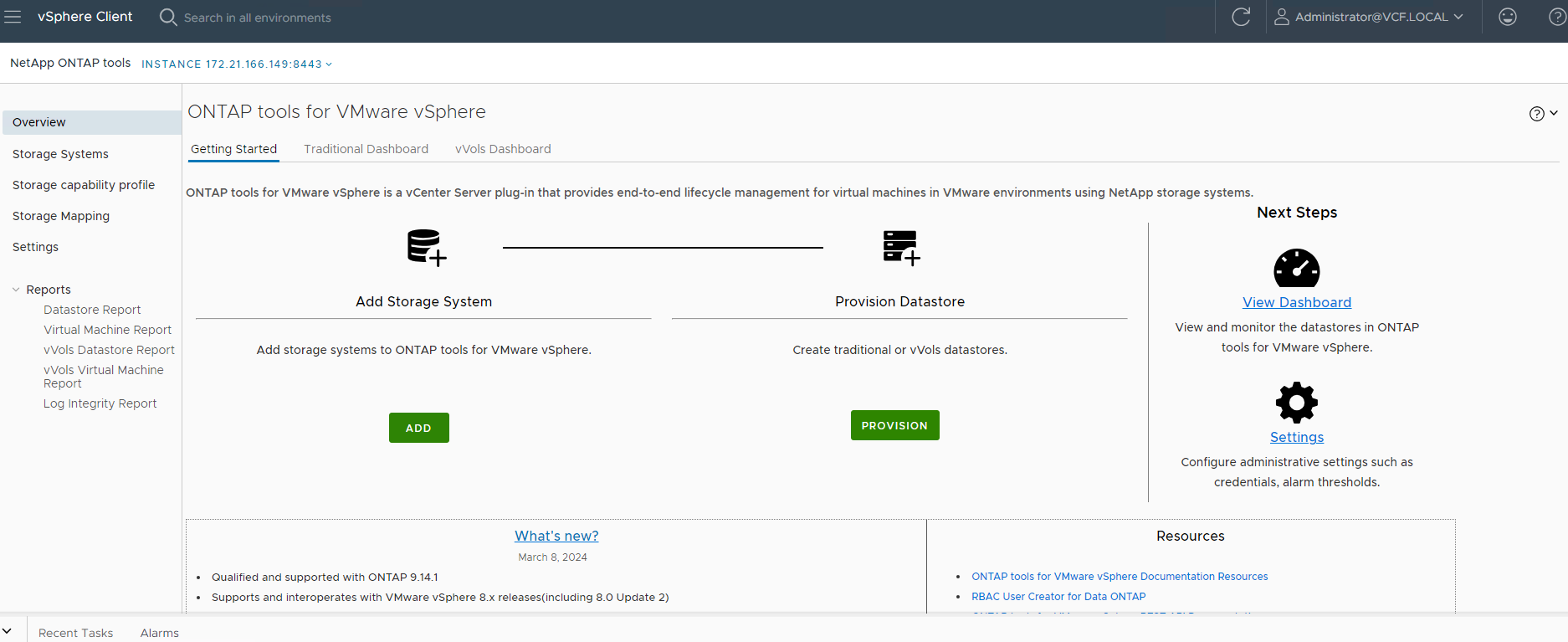

vSphere 클라이언트 바로 가기에서 NetApp ONTAP 도구를 엽니다. ONTAP 스토리지 클러스터가 추가되었는지 확인하세요. Storage Systems ONTAP 도구 배포의 일부로.
클릭해주세요 Storage capability profile Oracle에 대한 사용자 정의 프로필을 추가합니다. 프로필의 이름을 지정하고 간략한 설명을 추가하세요.

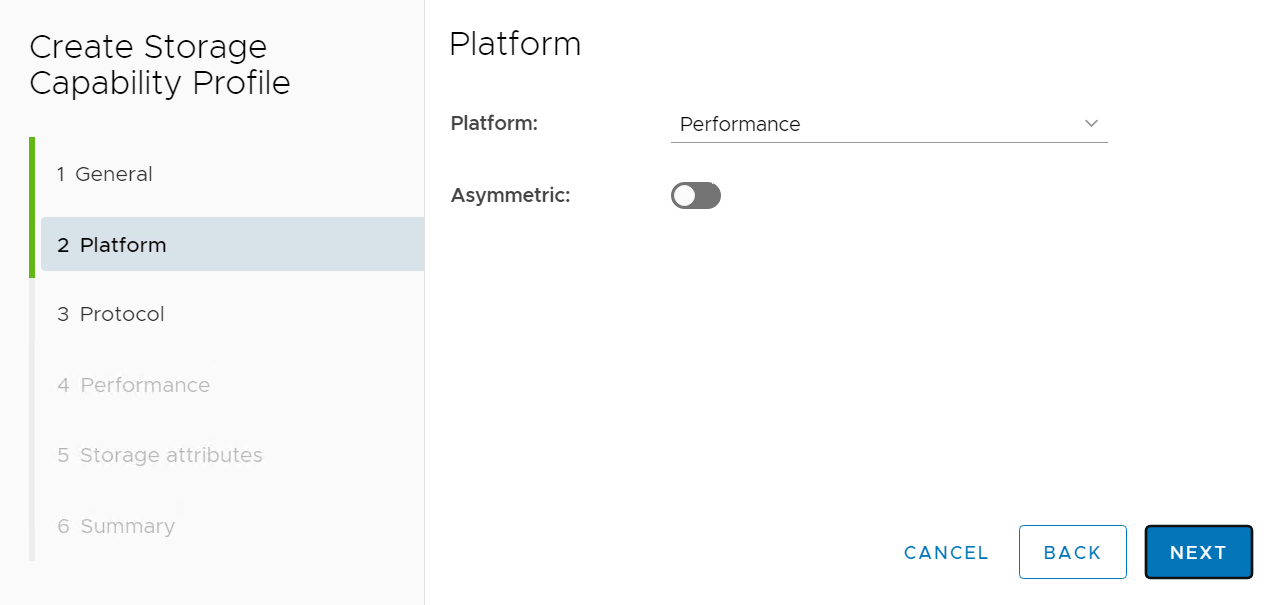

스토리지 컨트롤러 범주를 선택하세요: 성능, 용량 또는 하이브리드.
프로토콜을 선택하세요.

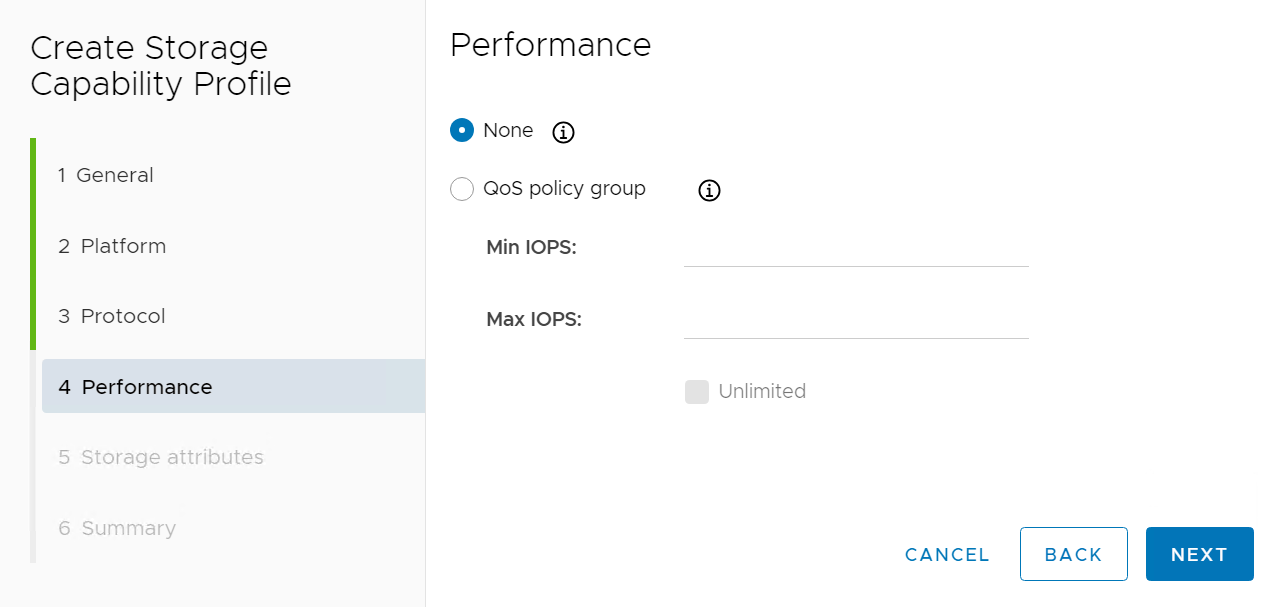

원하는 경우 QoS 정책을 정의합니다.

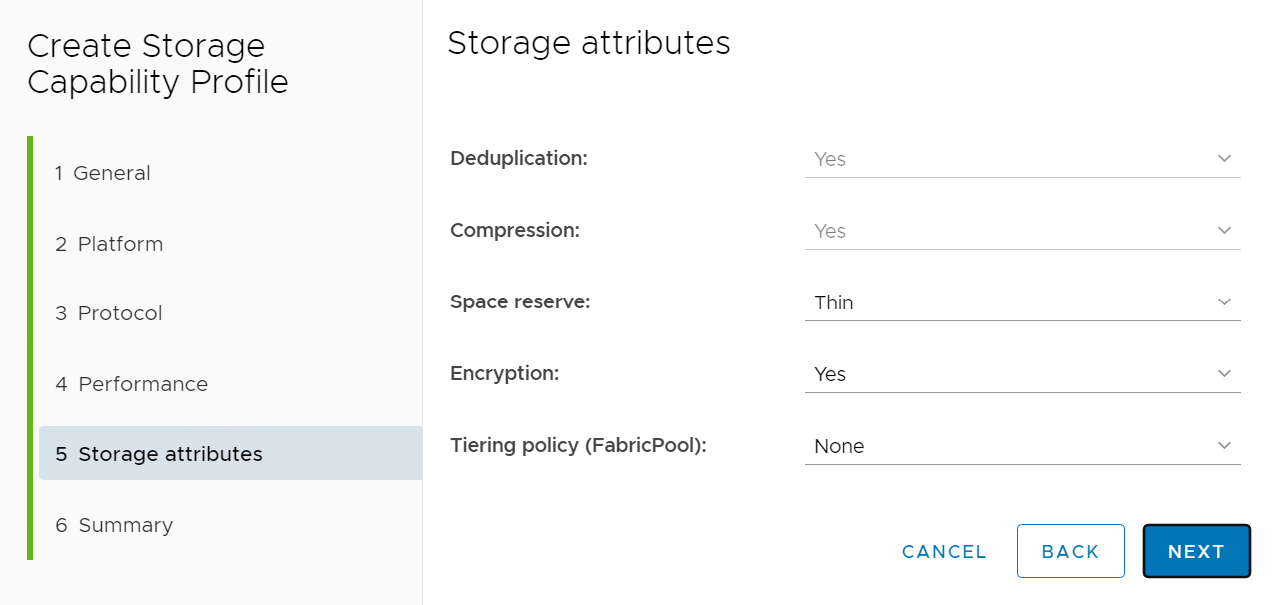

프로필에 대한 추가 저장 속성입니다. 암호화 기능을 사용하려면 NetApp 컨트롤러에서 암호화가 활성화되어 있는지 확인하세요. 그렇지 않으면 프로필을 적용할 때 문제가 발생할 수 있습니다.

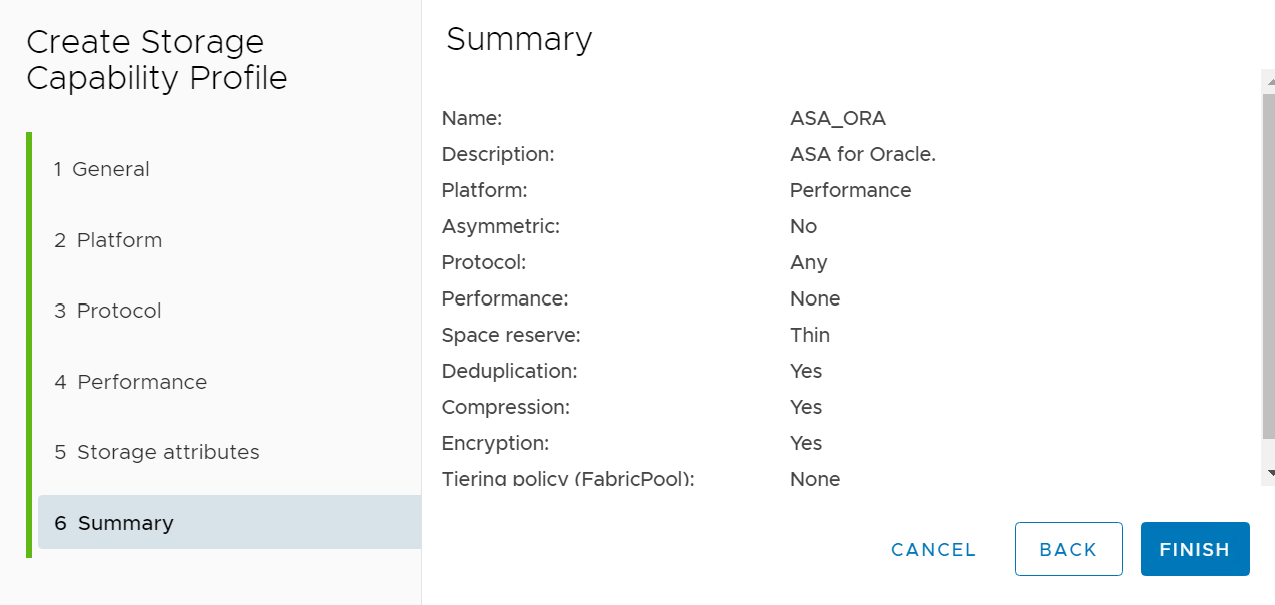

요약을 검토하고 저장 용량 프로필 생성을 완료합니다.

vVols 데이터 저장소 생성 및 구성

Details

필수 구성 요소를 모두 완료한 후 vSphere 클라이언트를 통해 관리자 권한으로 VCF에 로그인하고 워크로드 도메인으로 이동합니다. vVols 생성하기 위해 기본 제공 VMware 스토리지 옵션을 사용하지 마세요. 대신 NetApp ONTAP 도구를 사용하여 vVols 생성하세요. 다음은 vVols 생성하고 구성하는 절차를 보여줍니다.

vVols 생성 워크플로는 ONTAP 도구 인터페이스나 VCF 워크로드 도메인 클러스터에서 트리거될 수 있습니다.

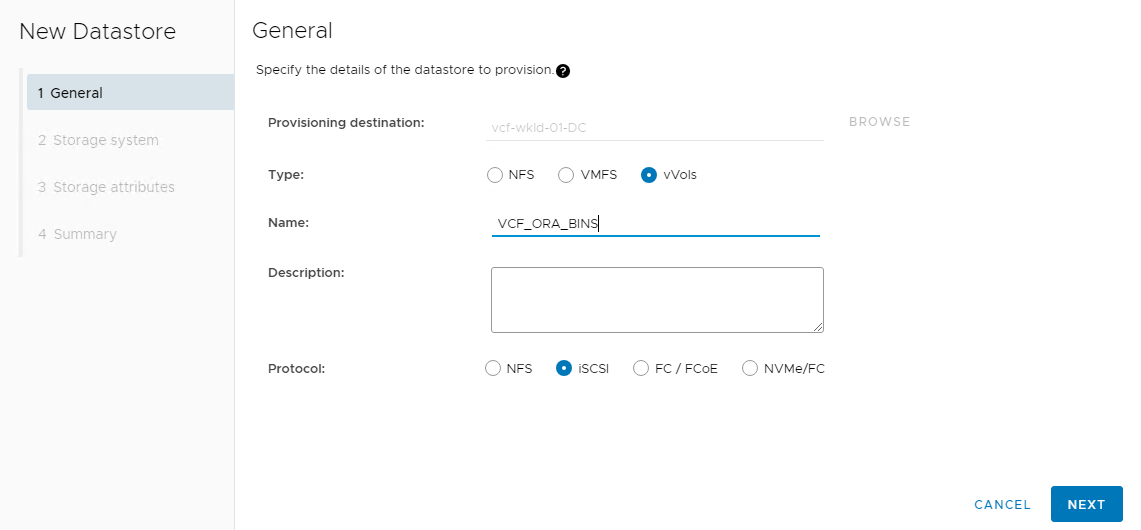

프로비저닝 대상, 유형, 이름, 프로토콜을 포함한 데이터 저장소에 대한 일반 정보를 입력합니다.

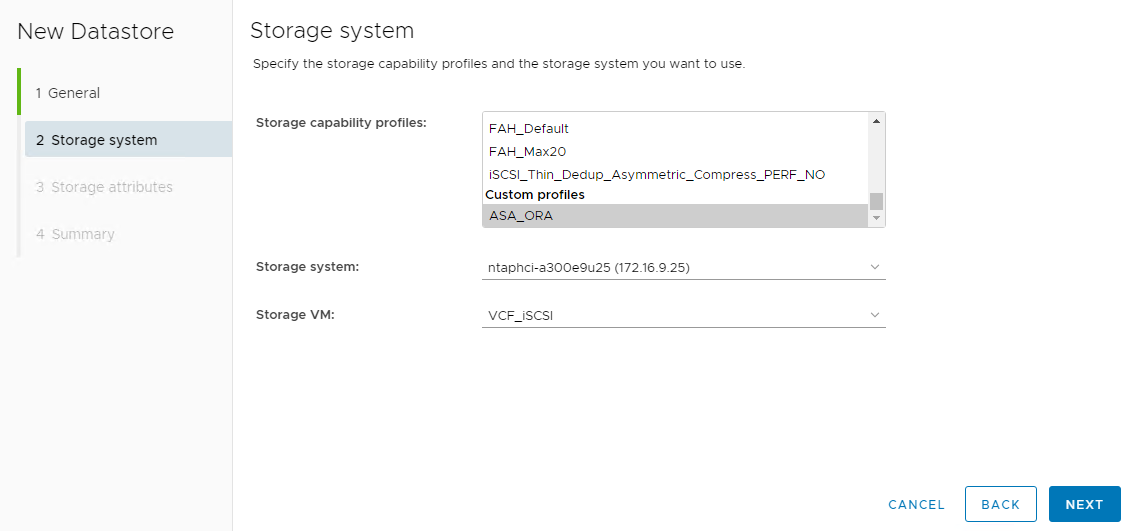

이전 단계에서 생성된 사용자 정의 스토리지 기능 프로필을 선택하십시오. Storage system , 그리고 Storage VM vVols 생성할 위치입니다.
선택하다 Create new volumes , 볼륨 이름과 크기를 입력하고 클릭하세요. ADD 그 다음에 NEXT 요약 페이지로 이동합니다.
딸깍 하는 소리 Finish Oracle 바이너리에 대한 vVols 데이터 저장소를 생성합니다.

Oracle 클러스터 레지스트리 또는 CRS에 대한 데이터 저장소를 생성합니다.

vVols 데이터 저장소 구성을 보여주는 스크린샷입니다.

성능이나 중복성을 위해 vVols 데이터 저장소에 두 개 이상의 볼륨을 추가하거나 여러 ONTAP 컨트롤러 노드에 vVols 데이터 저장소 볼륨을 확장할 수 있습니다.

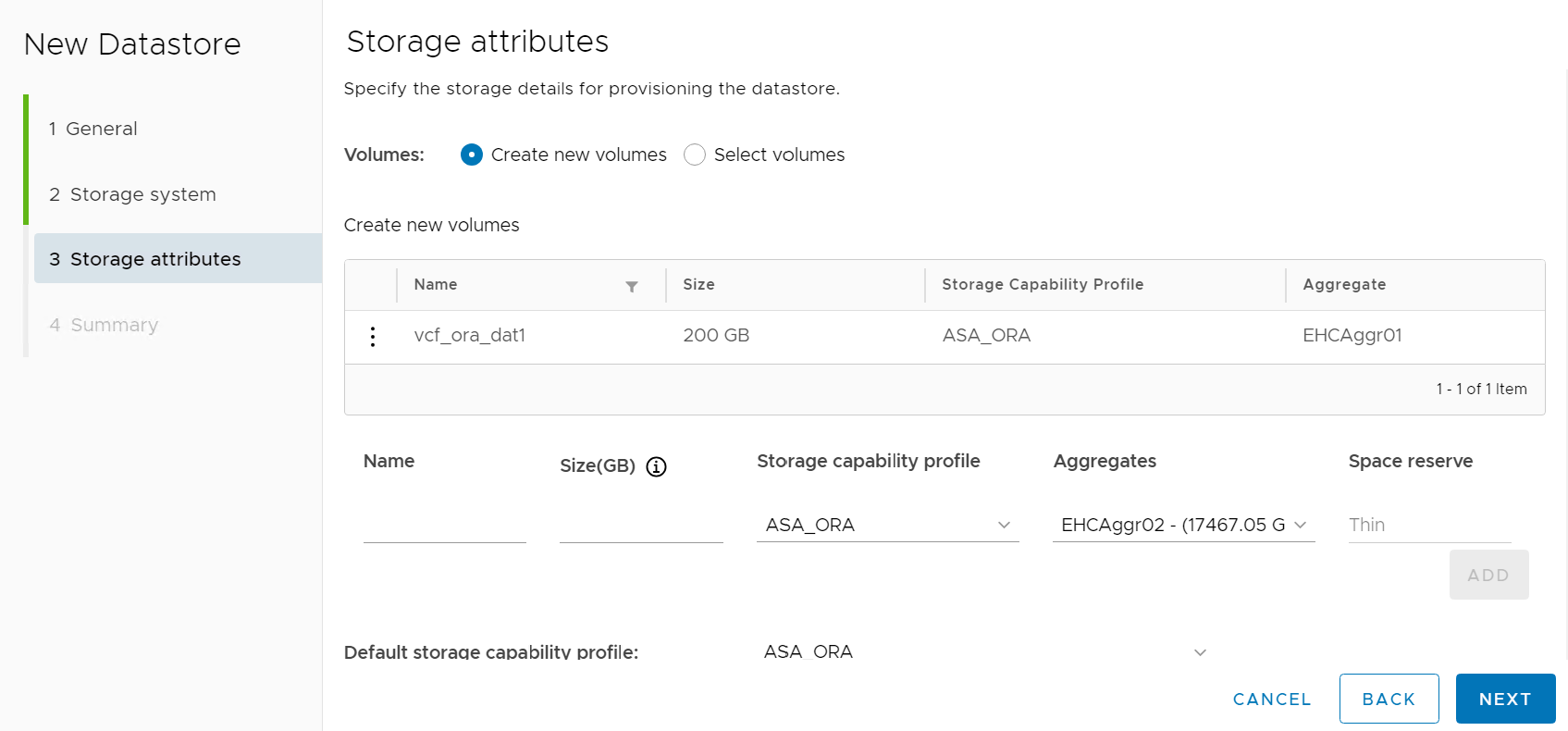

Oracle 데이터에 대한 데이터 저장소를 생성합니다. 이상적으로는 각 ONTAP 컨트롤러 노드에 별도의 데이터 저장소를 만들고 Oracle ASM을 사용하여 컨트롤러 노드 전체에 데이터를 분산하여 ONTAP 스토리지 클러스터 용량을 최대한 활용합니다.
Oracle 로그에 대한 데이터 저장소를 생성합니다. Oracle 로그 쓰기의 순차적 특성을 고려하면 단일 ONTAP 컨트롤러 노드에 저장하는 것이 좋습니다.

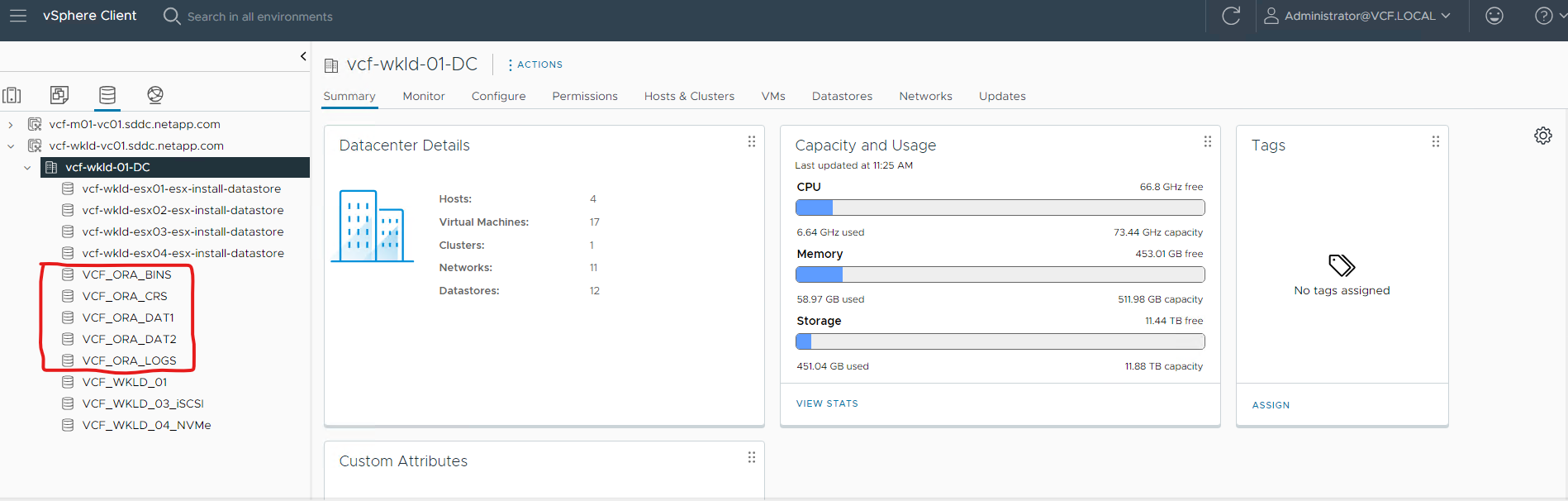

배포 후 Oracle 데이터 저장소를 검증합니다.

스토리지 기능 프로필을 기반으로 VM 스토리지 정책 생성

Details

vVols 데이터 저장소에서 데이터베이스 VM으로 스토리지를 프로비저닝하기 전에 이전 단계에서 만든 스토리지 기능 프로필을 기반으로 VM 스토리지 정책을 추가합니다. 절차는 다음과 같습니다.

vSphere 클라이언트 메뉴에서 열기 Policies and Profiles 그리고 강조하다 VM Storage Policies . 딸깍 하는 소리 Create 열다 VM Storage Policies 워크플로.
VM 스토리지 정책의 이름을 지정합니다.
~ 안에 Datastore specific rules , 확인하다 Enable rules for "NetAPP.clustered.Data.ONTAP.VP.vvol" storage

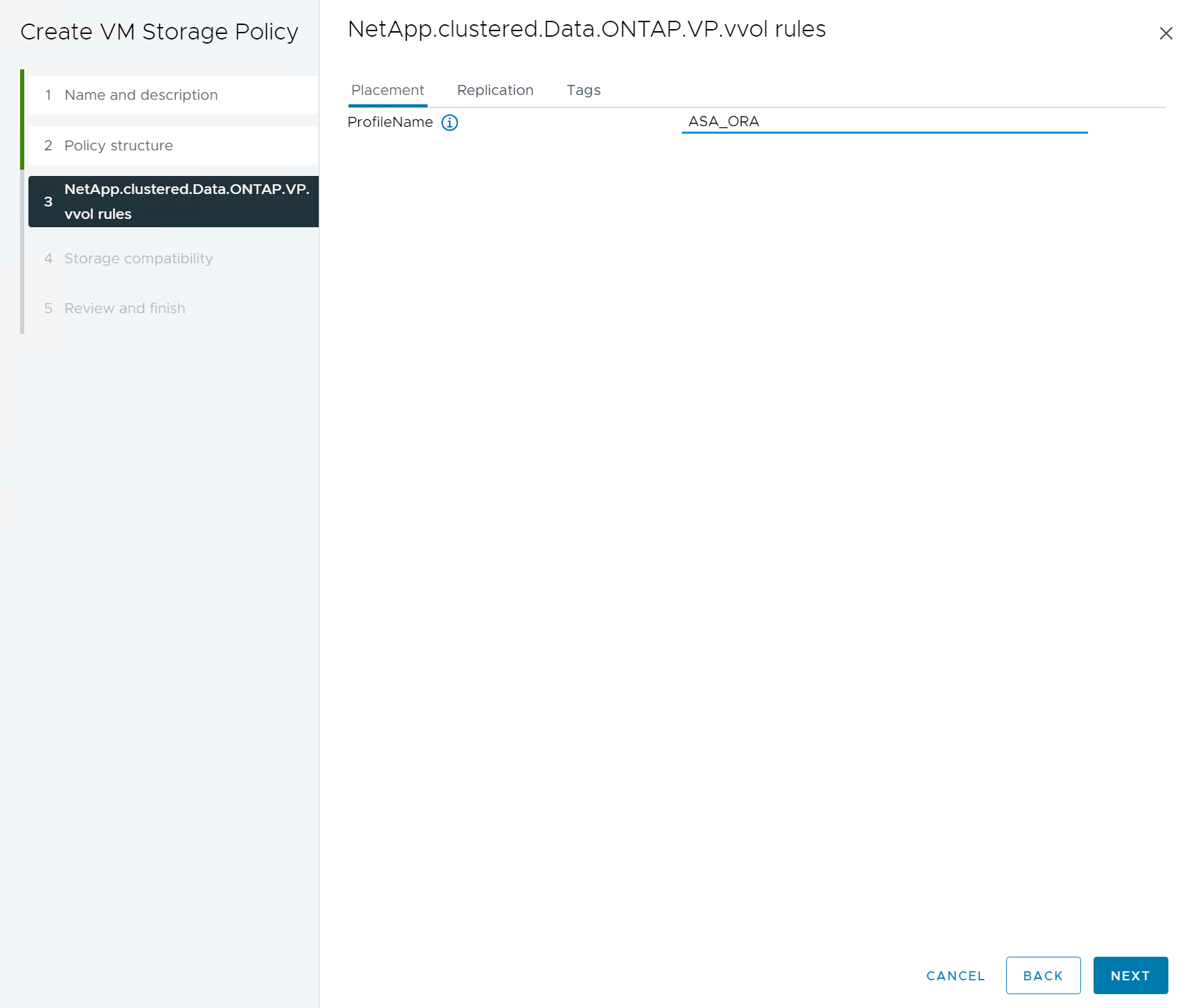

NetApp.clustered.Data.ONTAP ONTAP 규칙의 경우 Placement , 이전 단계에서 만든 사용자 정의 스토리지 용량 프로필을 선택합니다.
NetApp.clustered.Data.ONTAP ONTAP 규칙의 경우 Replication , 선택하다 Disabled vVols 복제되지 않은 경우.
저장소 호환성 페이지는 VCF 환경에서 호환되는 vVols 데이터 저장소를 표시합니다.
VM 스토리지 정책을 생성하기 위해 검토하고 완료합니다.

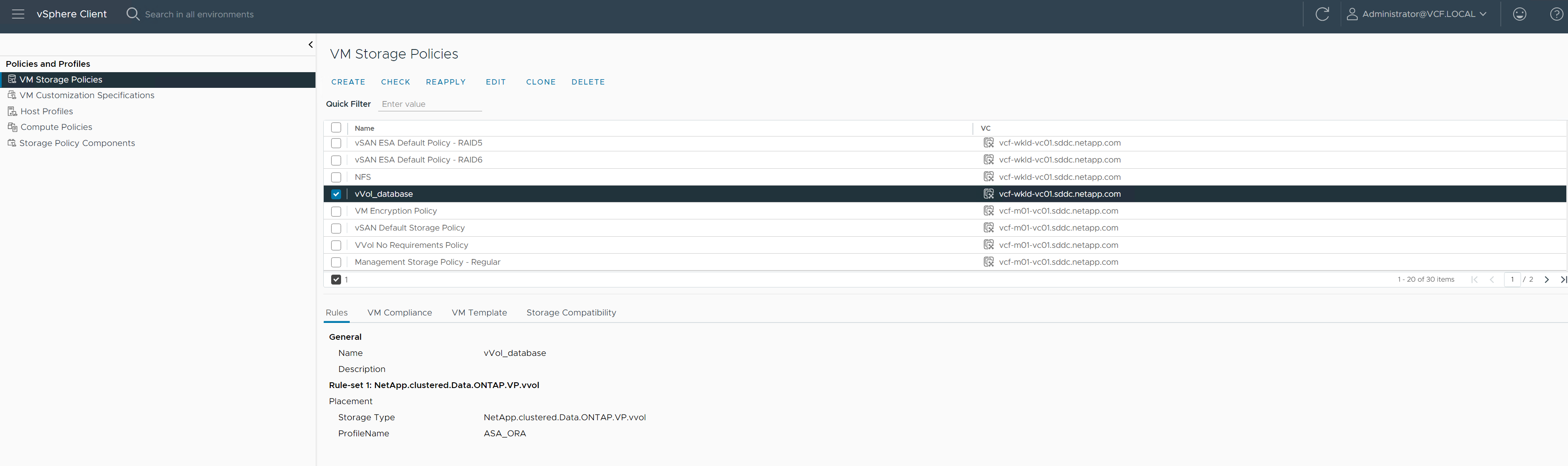

방금 생성한 VM 스토리지 정책을 검증합니다.

vVols 데이터 저장소에서 RAC VM에 디스크를 할당하고 DB 스토리지를 구성합니다.

Details

vSphere 클라이언트에서 VM 설정을 편집하여 vVols 데이터 저장소의 원하는 디스크를 데이터베이스 VM에 추가합니다. 그런 다음 VM에 로그인하여 바이너리 디스크를 포맷하고 마운트 지점 /u01에 마운트합니다. 다음은 정확한 단계와 작업을 보여줍니다.

데이터 저장소에서 데이터베이스 VM으로 디스크를 할당하기 전에 VMware ESXi 호스트에 로그인하여 ESXi 수준에서 다중 작성자가 활성화되어 있는지(GBLAllowMW 값이 1로 설정됨) 확인합니다.

[root@vcf-wkld-esx01:~] which esxcli
/bin/esxcli
[root@vcf-wkld-esx01:~] esxcli system settings advanced list -o /VMFS3/GBLAllowMW
   Path: /VMFS3/GBLAllowMW
   Type: integer
   Int Value: 1
   Default Int Value: 1
   Min Value: 0
   Max Value: 1
   String Value:
   Default String Value:
   Valid Characters:
   Description: Allow multi-writer GBLs.
   Host Specific: false
   Impact: none
[root@vcf-wkld-esx01:~]

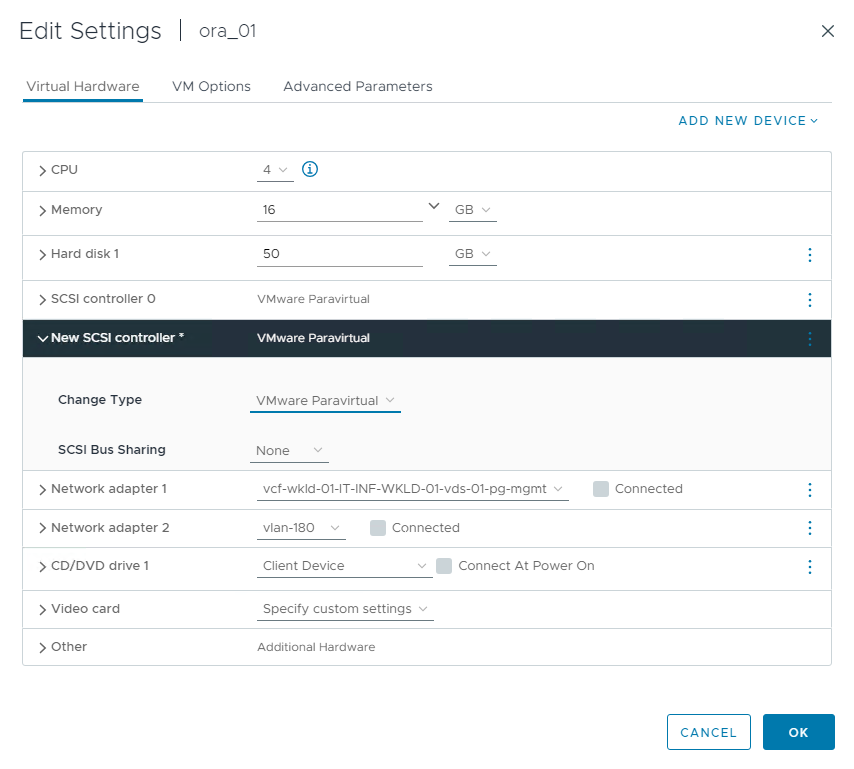

Oracle RAC 디스크와 함께 사용할 새로운 전용 SCSI 컨트롤러를 추가합니다. SCSI 버스 공유를 비활성화합니다.
RAC 노드 1 - ora01에서 공유 없이 Oracle 바이너리 스토리지를 위한 디스크를 VM에 추가합니다.

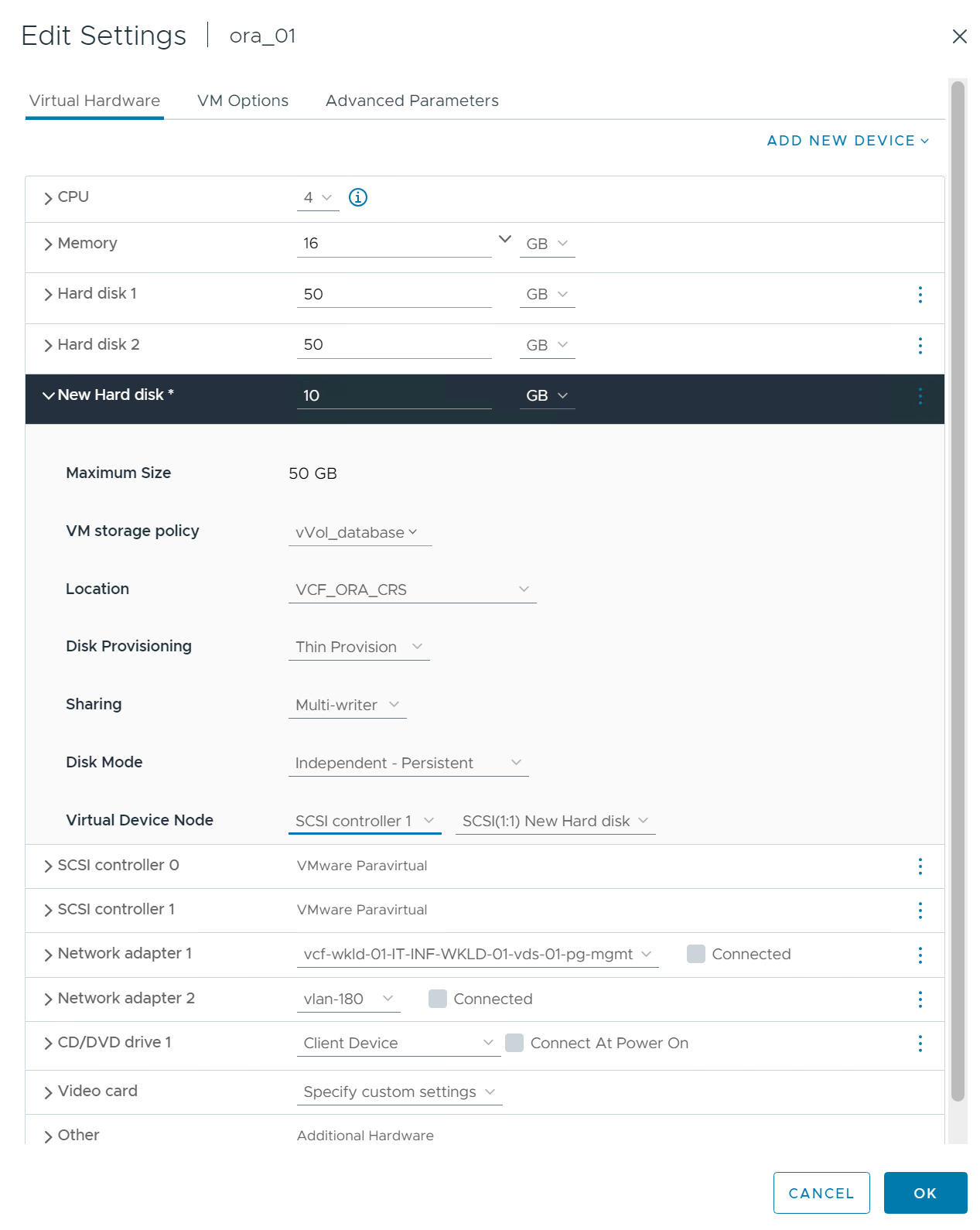

RAC 노드 1에서 Oracle RAC CRS 스토리지를 위해 VM에 디스크 3개를 추가하고 다중 작성자 공유를 활성화합니다.

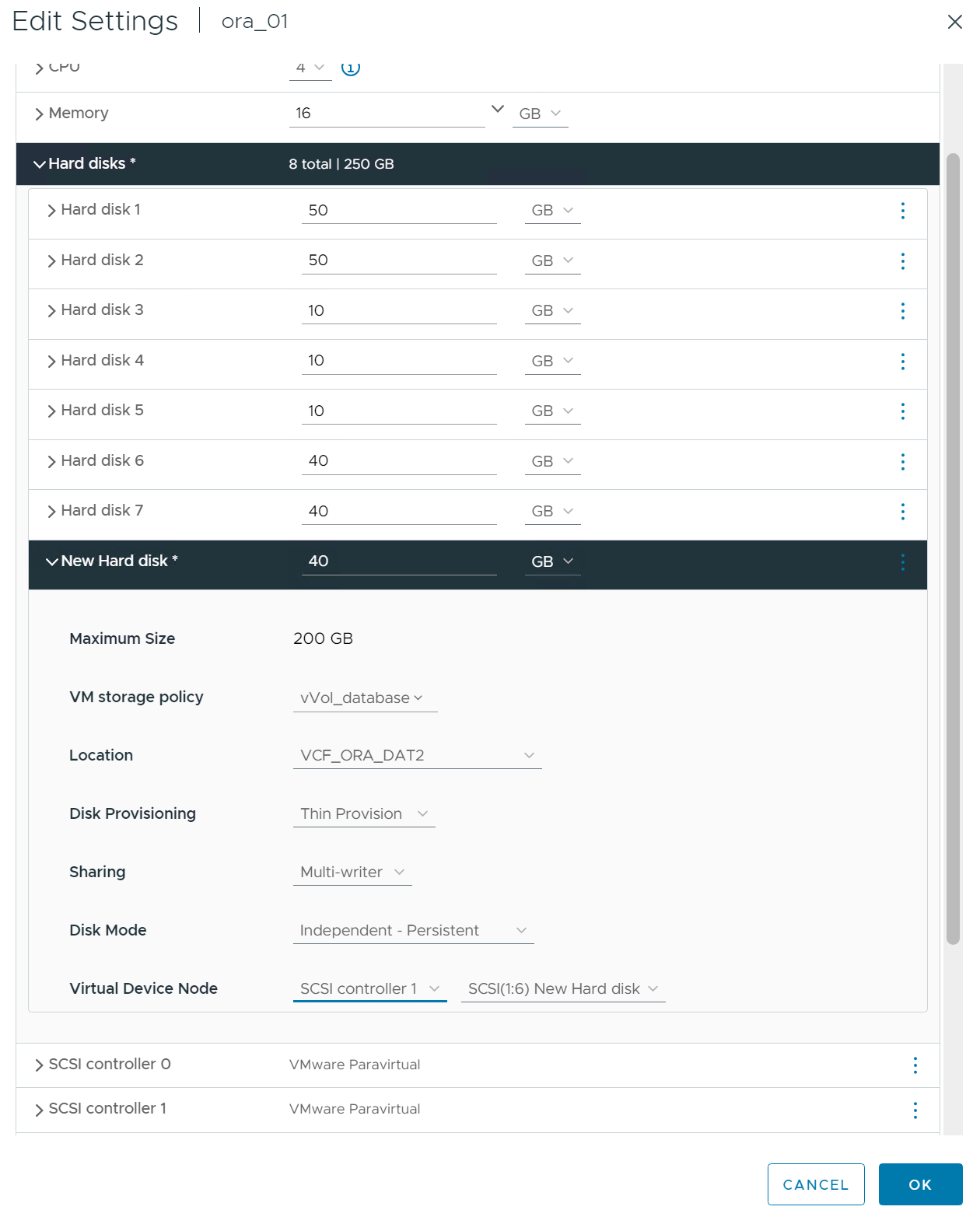

RAC 노드 1에서 각 데이터 저장소에서 두 개의 디스크를 추가하여 VM에 공유 Oracle 데이터 저장소로 데이터를 저장합니다.

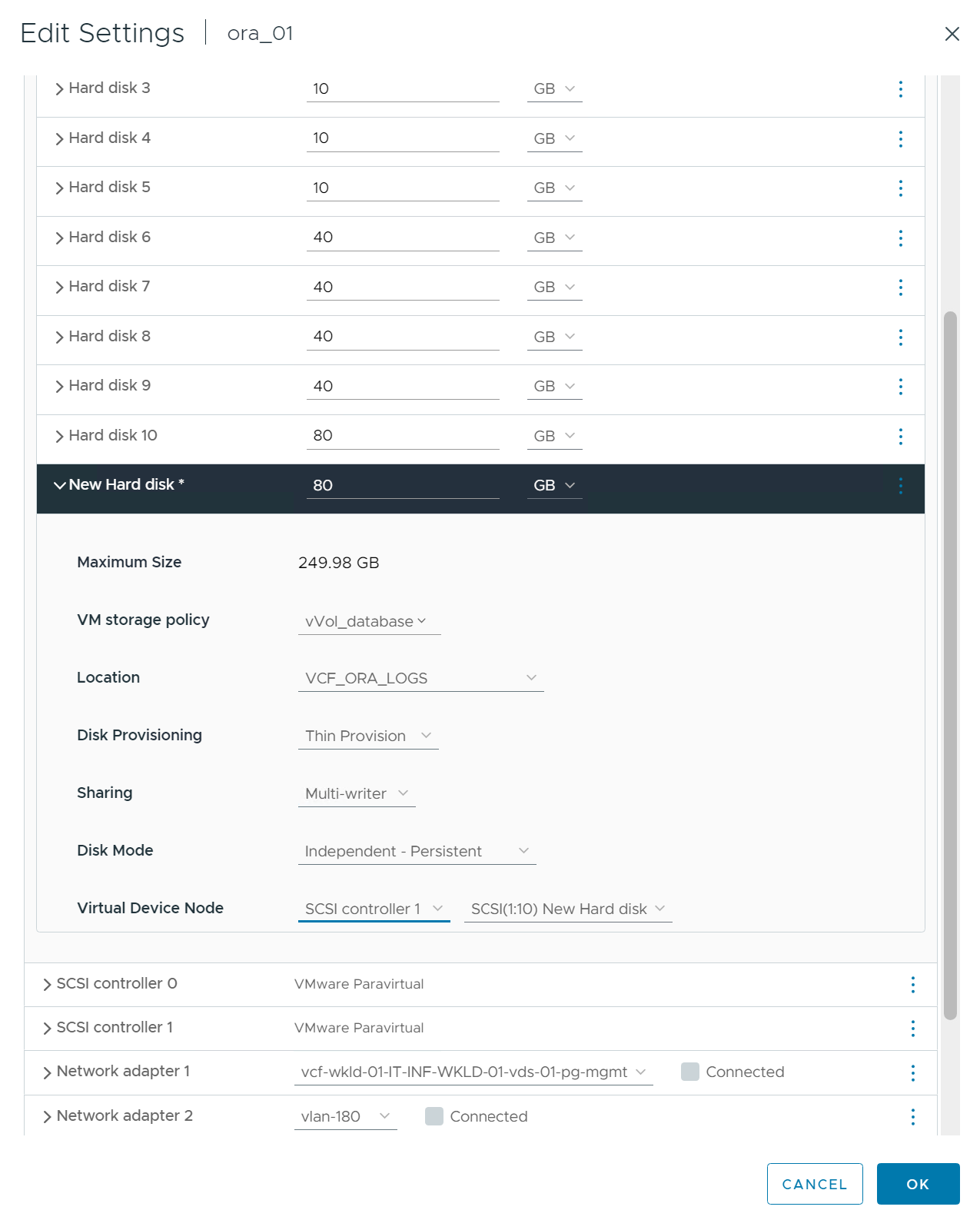

RAC 노드 1에서 공유 Oracle 로그 파일 저장소를 위해 로그 데이터 저장소에서 두 개의 디스크를 VM에 추가합니다.
RAC 노드 2에서 공유 없이 Oracle 바이너리 스토리지를 위한 VM에 디스크를 추가합니다.

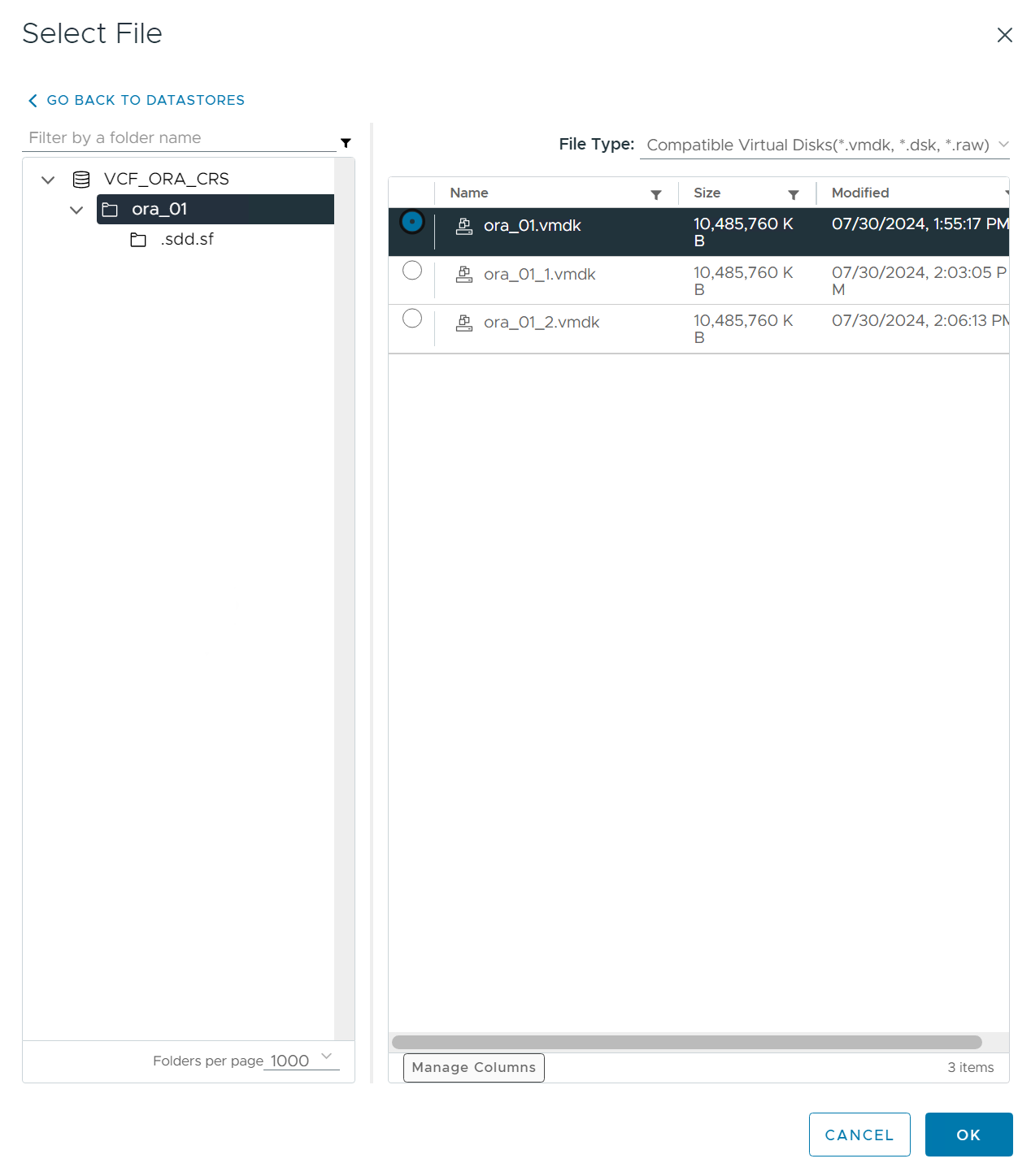

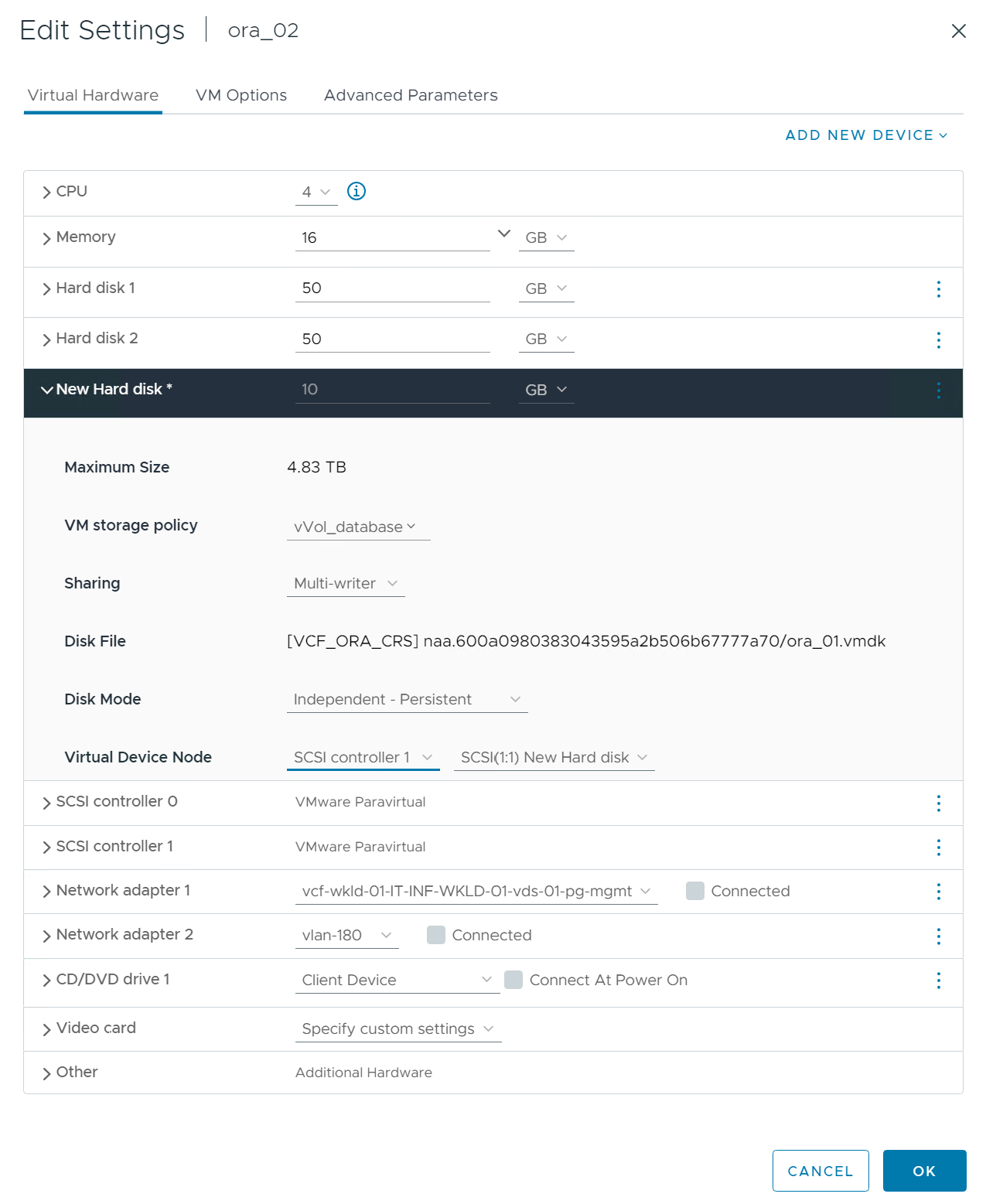

RAC 노드 2에서 다음을 선택하여 다른 공유 디스크를 추가합니다. Existing Hard Disks 옵션을 선택하고 각 공유 디스크에 대해 여러 작성자 공유를 활성화합니다.

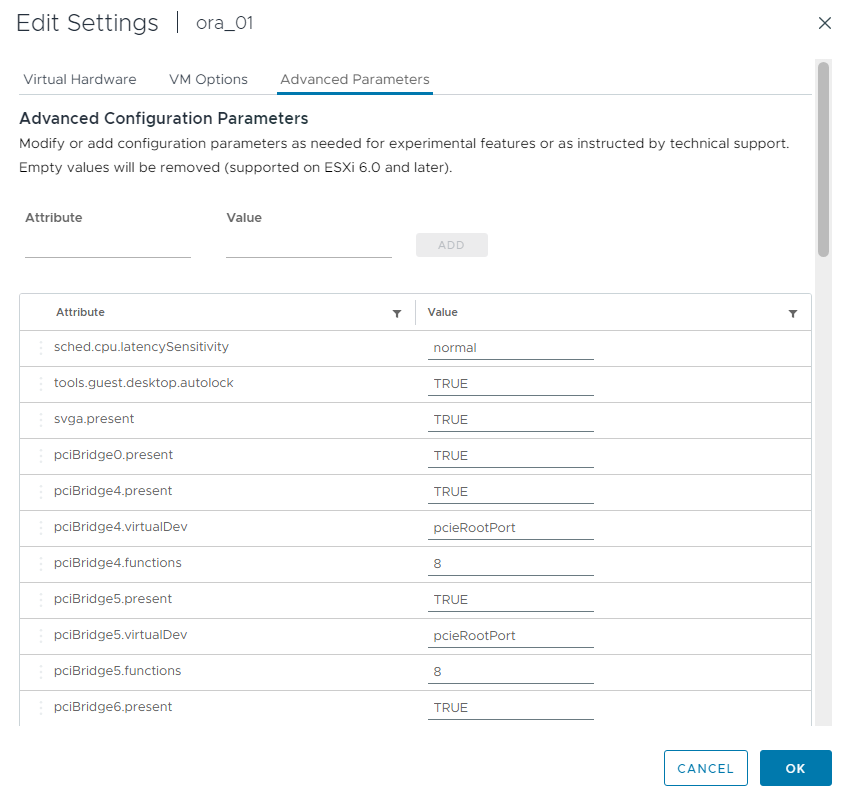

VM에서 Edit Settings , Advanced Parameters , 속성 추가 disk.enableuuid 가치 있는 TRUE . 고급 매개변수를 추가하려면 VM을 다운해야 합니다. 이 옵션을 설정하면 SnapCenter 사용자 환경에서 vVol을 정확하게 식별할 수 있습니다. 이 작업은 모든 RAC 노드에서 수행되어야 합니다.

이제 VM을 다시 시작하세요. ssh를 통해 관리자 권한으로 VM에 로그인하여 새로 추가된 디스크 드라이브를 검토합니다.

[admin@ora01 ~]$ sudo lsblk
NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda             8:0    0   50G  0 disk
├─sda1          8:1    0  600M  0 part /boot/efi
├─sda2          8:2    0    1G  0 part /boot
└─sda3          8:3    0 48.4G  0 part
  ├─rhel-root 253:0    0 43.4G  0 lvm  /
  └─rhel-swap 253:1    0    5G  0 lvm  [SWAP]
sdb             8:16   0   50G  0 disk
sdc             8:32   0   10G  0 disk
sdd             8:48   0   10G  0 disk
sde             8:64   0   10G  0 disk
sdf             8:80   0   40G  0 disk
sdg             8:96   0   40G  0 disk
sdh             8:112  0   40G  0 disk
sdi             8:128  0   40G  0 disk
sdj             8:144  0   80G  0 disk
sdk             8:160  0   80G  0 disk
sr0            11:0    1 1024M  0 rom
[admin@ora01 ~]$

[admin@ora02 ~]$ sudo lsblk
NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda             8:0    0   50G  0 disk
├─sda1          8:1    0  600M  0 part /boot/efi
├─sda2          8:2    0    1G  0 part /boot
└─sda3          8:3    0 48.4G  0 part
  ├─rhel-root 253:0    0 43.4G  0 lvm  /
  └─rhel-swap 253:1    0    5G  0 lvm  [SWAP]
sdb             8:16   0   50G  0 disk
sdc             8:32   0   10G  0 disk
sdd             8:48   0   10G  0 disk
sde             8:64   0   10G  0 disk
sdf             8:80   0   40G  0 disk
sdg             8:96   0   40G  0 disk
sdh             8:112  0   40G  0 disk
sdi             8:128  0   40G  0 disk
sdj             8:144  0   80G  0 disk
sdk             8:160  0   80G  0 disk
sr0            11:0    1 1024M  0 rom
[admin@ora02 ~]$

각 RAC 노드에서 기본 선택 사항을 적용하여 Oracle 바이너리 디스크(/dev/sdb)를 기본 및 단일 파티션으로 분할합니다.
```
sudo fdisk /dev/sdb
```
파티션된 디스크를 xfs 파일 시스템으로 포맷합니다.
```
sudo mkfs.xfs /dev/sdb1
```

디스크를 마운트 지점 /u01에 마운트합니다.

[admin@ora01 ~]$ df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               7.7G   36K  7.7G   1% /dev
tmpfs                  7.8G  1.4G  6.4G  18% /dev/shm
tmpfs                  7.8G   34M  7.7G   1% /run
tmpfs                  7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   44G   29G   16G  66% /
/dev/sda2             1014M  249M  766M  25% /boot
/dev/sda1              599M  5.9M  593M   1% /boot/efi
/dev/sdb1               50G   24G   27G  47% /u01
tmpfs                  1.6G   12K  1.6G   1% /run/user/42
tmpfs                  1.6G     0  1.6G   0% /run/user/54331
tmpfs                  1.6G  4.0K  1.6G   1% /run/user/1000

VM이 재부팅될 때 디스크 드라이브가 마운트되도록 /etc/fstab에 마운트 지점을 추가합니다.

sudo vi /etc/fstab

[oracle@ora_01 ~]$ cat /etc/fstab

#
# /etc/fstab
# Created by anaconda on Wed Oct 18 19:43:31 2023
#
# Accessible filesystems, by reference, are maintained under '/dev/disk/'.
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info.
#
# After editing this file, run 'systemctl daemon-reload' to update systemd
# units generated from this file.
#
/dev/mapper/rhel-root   /                       xfs     defaults        0 0
UUID=aff942c4-b224-4b62-807d-6a5c22f7b623 /boot                   xfs     defaults        0 0
/dev/mapper/rhel-swap   none                    swap    defaults        0 0
/root/swapfile swap swap defaults 0 0
/dev/sdb1               /u01                    xfs     defaults        0 0

VCF에 Oracle RAC 배포

Details

vVols 사용하여 VCF에 Oracle RAC를 배포하려면 NetApp 자동화 툴킷을 활용하는 것이 좋습니다. 포함된 지침(READme)을 주의 깊게 읽고 툴킷의 지침에 따라 배포 대상 파일(hosts), 전역 변수 파일(vars/vars.yml), 로컬 DB VM 변수 파일(host_vars/host_name.yml)과 같은 배포 매개변수 파일을 구성합니다. 단계별 절차는 다음과 같습니다.

ssh를 통해 관리자 사용자로 Ansible 컨트롤러 VM에 로그인하고 vVols 사용하여 VCF에서 Oracle RAC 배포를 위한 자동화 툴킷 사본을 복제합니다.
```
git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_rac.git
```
RAC 노드 1 데이터베이스 VM의 /tmp/archive 폴더에 다음 Oracle 설치 파일을 준비합니다. 해당 폴더는 모든 사용자에게 777 권한으로 접근을 허용해야 합니다.
```
LINUX.X64_193000_grid_home.zip
p34762026_190000_Linux-x86-64.zip
LINUX.X64_193000_db_home.zip
p34765931_190000_Linux-x86-64.zip
p6880880_190000_Linux-x86-64.zip
```
Ansible 컨트롤러와 데이터베이스 VM 간에 ssh 키리스 인증을 설정하려면 ssh 키 쌍을 생성하고 공개 키를 데이터베이스 VM 관리자 루트 디렉토리의 .ssh 폴더 authorized_keys 파일에 복사해야 합니다.
```
ssh-keygen
```

사용자 정의 대상 호스트 매개변수 파일을 구성합니다. 다음은 대상 호스트 파일인 hosts에 대한 일반적인 구성의 예입니다.

#Oracle hosts
[oracle]
ora01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora01.pem
ora02 ansible_host=10.61.180.22 ansible_ssh_private_key_file=ora02.pem

사용자 정의 로컬 호스트 특정 매개변수 파일을 구성합니다. 다음은 로컬 host_name.yml 파일인 ora01.yml에 대한 일반적인 구성의 예입니다.
```
# Binary lun
ora_bin: /dev/sdb

# Host DB configuration
ins_sid: "{{ oracle_sid }}1"
asm_sid: +ASM1
```

사용자 정의 글로벌 매개변수 파일을 구성합니다. 다음은 글로벌 매개변수 파일인 vars.yml에 대한 일반적인 구성의 예입니다.

#######################################################################
### ONTAP env specific config variables                             ###
#######################################################################

# ONTAP storage platform: on-prem, vmware-vvols
ontap_platform: vmware-vvols

# Prerequisite to create five vVolss in VMware vCenter
# VCF_ORA_BINS - Oracle binary
# VCF_ORA_CRS  - Oracle cluster registry and vote
# VCF_ORA_DAT1 - Oracle data on node1
# VCF_ORA_DAT2 - Oracle data on node2
# VCF_ORA_LOGS - Oracle logs on node1 or node2

# Oracle disks are added to VM from vVols: 1 binary disk, 3 CRS disks, 4 data disks, and 2 log disks.


######################################################################
### Linux env specific config variables                            ###
######################################################################

redhat_sub_username: XXXXXXXX
redhat_sub_password: "XXXXXXXX"

# Networking configuration
cluster_pub_ip:
  - {ip: 10.61.180.21, hostname: ora01}
  - {ip: 10.61.180.22, hostname: ora02}

cluster_pri_ip:
  - {ip: 172.21.166.22, hostname: ora01-pri}
  - {ip: 172.21.166.24, hostname: ora02-pri}

cluster_vip_ip:
  - {ip: 10.61.180.93, hostname: ora01-vip}
  - {ip: 10.61.180.94, hostname: ora02-vip}

cluster_scan_name: ntap-scan
cluster_scan_ip:
  - {ip: 10.61.180.90, hostname: ntap-scan}
  - {ip: 10.61.180.91, hostname: ntap-scan}
  - {ip: 10.61.180.92, hostname: ntap-scan}


#####################################################################
### DB env specific install and config variables                  ###
#####################################################################

# Shared Oracle RAC storage
ora_crs:
  - { device: /dev/sdc, name: ora_crs_01 }
  - { device: /dev/sdd, name: ora_crs_02 }
  - { device: /dev/sde, name: ora_crs_03 }

ora_data:
  - { device: /dev/sdf, name: ora_data_01 }
  - { device: /dev/sdg, name: ora_data_02 }
  - { device: /dev/sdh, name: ora_data_03 }
  - { device: /dev/sdi, name: ora_data_04 }

ora_logs:
  - { device: /dev/sdj, name: ora_logs_01 }
  - { device: /dev/sdk, name: ora_logs_02 }

# Oracle RAC configuration

oracle_sid: NTAP
cluster_name: ntap-rac
cluster_nodes: ora01,ora02
cluster_domain: solutions.netapp.com
grid_cluster_nodes: ora01:ora01-vip:HUB,ora02:ora02-vip:HUB
network_interface_list: ens33:10.61.180.0:1,ens34:172.21.166.0:5
memory_limit: 10240

# Set initial password for all required Oracle passwords. Change them after installation.
initial_pwd_all: "XXXXXXXX"

Ansible 컨트롤러에서 자동화 툴킷 홈 디렉토리 /home/admin/na_oracle_deploy_rac를 복제하고, Ansible 필수 구성 요소를 설정하기 위해 필수 구성 요소 플레이북을 실행합니다.
```
ansible-playbook -i hosts 1-ansible_requirements.yml
```

Linux 구성 플레이북을 실행합니다.

ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml

Oracle 배포 플레이북을 실행합니다.

ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml

선택적으로, 위의 모든 플레이북을 단일 플레이북 실행에서 실행할 수도 있습니다.
```
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml
```

VCF에서 Oracle RAC 배포 검증

Details

이 섹션에서는 VCF에서 Oracle RAC 배포 검증에 대한 자세한 내용을 제공하여 모든 Oracle RAC 리소스가 예상대로 완전히 배포, 구성되고 작동하는지 확인합니다.

Oracle 그리드 인프라를 검증하려면 관리자 사용자로 RAC VM에 로그인합니다.

[admin@ora01 ~]$ sudo su
[root@ora01 admin]# su - grid
[grid@ora01 ~]$ crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.LISTENER.lsnr
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.chad
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.net1.network
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.ons
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.proxy_advm
               OFFLINE OFFLINE      ora01                    STABLE
               OFFLINE OFFLINE      ora02                    STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.DATA.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.LISTENER_SCAN1.lsnr
      1        ONLINE  ONLINE       ora01                    STABLE
ora.LISTENER_SCAN2.lsnr
      1        ONLINE  ONLINE       ora02                    STABLE
ora.LISTENER_SCAN3.lsnr
      1        ONLINE  ONLINE       ora02                    STABLE
ora.RECO.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.VOTE.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.asm(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    Started,STABLE
      2        ONLINE  ONLINE       ora02                    Started,STABLE
ora.asmnet1.asmnetwork(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.cvu
      1        ONLINE  ONLINE       ora02                    STABLE
ora.ntap.db
      1        ONLINE  ONLINE       ora01                    Open,HOME=/u01/app/o
                                                             racle2/product/19.0.
                                                             0/NTAP,STABLE
      2        ONLINE  ONLINE       ora02                    Open,HOME=/u01/app/o
                                                             racle2/product/19.0.
                                                             0/NTAP,STABLE
ora.ora01.vip
      1        ONLINE  ONLINE       ora01                    STABLE
ora.ora02.vip
      1        ONLINE  ONLINE       ora02                    STABLE
ora.qosmserver
      1        ONLINE  ONLINE       ora02                    STABLE
ora.scan1.vip
      1        ONLINE  ONLINE       ora01                    STABLE
ora.scan2.vip
      1        ONLINE  ONLINE       ora02                    STABLE
ora.scan3.vip
      1        ONLINE  ONLINE       ora02                    STABLE
--------------------------------------------------------------------------------
[grid@ora01 ~]$

Oracle ASM을 검증합니다.

[grid@ora01 ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  1048576    163840   163723                0          163723              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  1048576    163840   163729                0          163729              0             N  RECO/
MOUNTED  NORMAL  N         512             512   4096  4194304     30720    29732            10240            9746              0             Y  VOTE/
ASMCMD> lsdsk
Path
AFD:ORA_CRS_01
AFD:ORA_CRS_02
AFD:ORA_CRS_03
AFD:ORA_DATA_01
AFD:ORA_DATA_02
AFD:ORA_DATA_03
AFD:ORA_DATA_04
AFD:ORA_LOGS_01
AFD:ORA_LOGS_02
ASMCMD> afd_state
ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ora01'
ASMCMD>

클러스터 노드를 나열합니다.
```
[grid@ora01 ~]$ olsnodes
ora01
ora02
```

OCR/VOTE를 검증합니다.

[grid@ora01 ~]$ ocrcheck
Status of Oracle Cluster Registry is as follows :
         Version                  :          4
         Total space (kbytes)     :     901284
         Used space (kbytes)      :      84536
         Available space (kbytes) :     816748
         ID                       :  118267044
         Device/File Name         :      +VOTE
                                    Device/File integrity check succeeded

                                    Device/File not configured

                                    Device/File not configured

                                    Device/File not configured

                                    Device/File not configured

         Cluster registry integrity check succeeded

         Logical corruption check bypassed due to non-privileged user

[grid@ora01 ~]$ crsctl query css votedisk
##  STATE    File Universal Id                File Name Disk group
--  -----    -----------------                --------- ---------
 1. ONLINE   1ca3fcb0bd354f8ebf00ac97d70e0824 (AFD:ORA_CRS_01) [VOTE]
 2. ONLINE   708f84d505a54f58bf41124e09a5115a (AFD:ORA_CRS_02) [VOTE]
 3. ONLINE   133ecfcedb684fe6bfdc1899b90f91c7 (AFD:ORA_CRS_03) [VOTE]
Located 3 voting disk(s).
[grid@ora01 ~]$

Oracle 리스너를 검증합니다.

[grid@ora01 ~]$ lsnrctl status listener

LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 16-AUG-2024 10:21:38

Copyright (c) 1991, 2022, Oracle.  All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=IPC)(KEY=LISTENER)))
STATUS of the LISTENER
------------------------
Alias                     LISTENER
Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
Start Date                14-AUG-2024 16:24:48
Uptime                    1 days 17 hr. 56 min. 49 sec
Trace Level               off
Security                  ON: Local OS Authentication
SNMP                      OFF
Listener Parameter File   /u01/app/grid/19.0.0/network/admin/listener.ora
Listener Log File         /u01/app/oracle/diag/tnslsnr/ora01/listener/alert/log.xml
Listening Endpoints Summary...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=LISTENER)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.21)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.93)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcps)(HOST=ora01.solutions.netapp.com)(PORT=5500))(Security=(my_wallet_directory=/u01/app/oracle2/product/19.0.0/NTAP/admin/NTAP/xdb_wallet))(Presentation=HTTP)(Session=RAW))
Services Summary...
Service "+ASM" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_DATA" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_RECO" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_VOTE" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "1fbf0aaa1d13cb5ae06315b43d0ab734.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "1fbf142e7db2d090e06315b43d0a6894.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "1fbf203c3a46d7bae06315b43d0ae055.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "NTAP.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "NTAPXDB.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb1.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb2.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb3.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
The command completed successfully
[grid@ora01 ~]$

[grid@ora01 ~]$ tnsping ntap-scan

TNS Ping Utility for Linux: Version 19.0.0.0.0 - Production on 16-AUG-2024 12:07:58

Copyright (c) 1997, 2022, Oracle.  All rights reserved.

Used parameter files:
/u01/app/grid/19.0.0/network/admin/sqlnet.ora

Used EZCONNECT adapter to resolve the alias
Attempting to contact (DESCRIPTION=(CONNECT_DATA=(SERVICE_NAME=))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.90)(PORT=1521))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.91)(PORT=1521))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.92)(PORT=1521)))
OK (10 msec)

클러스터형 데이터베이스의 유효성을 검사하기 위해 Oracle 사용자를 변경합니다.

[oracle@ora02 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Fri Aug 16 11:32:23 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP      READ WRITE           ARCHIVELOG

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> select name from v$datafile
  2  union
  3  select name from v$controlfile
  4  union
  5  select member from v$logfile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/sysaux.275.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/system.274.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/undo_2.277.1177083853
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/undotbs1.273.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/users.278.1177083901
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/sysaux.281.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/system.280.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/undo_2.283.1177084061
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/undotbs1.279.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/users.284.1177084103
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/sysaux.287.1177084105

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/system.286.1177084105
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/undo_2.289.1177084123
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/undotbs1.285.1177084105
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/users.290.1177084125
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.266.1177081837
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.265.1177081837
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.267.1177081837
+DATA/NTAP/CONTROLFILE/current.261.1177080403
+DATA/NTAP/DATAFILE/sysaux.258.1177080245
+DATA/NTAP/DATAFILE/system.257.1177080129
+DATA/NTAP/DATAFILE/undotbs1.259.1177080311

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/DATAFILE/undotbs2.269.1177082203
+DATA/NTAP/DATAFILE/users.260.1177080311
+DATA/NTAP/ONLINELOG/group_1.262.1177080427
+DATA/NTAP/ONLINELOG/group_2.263.1177080427
+DATA/NTAP/ONLINELOG/group_3.270.1177083297
+DATA/NTAP/ONLINELOG/group_4.271.1177083313
+RECO/NTAP/CONTROLFILE/current.256.1177080403
+RECO/NTAP/ONLINELOG/group_1.257.1177080427
+RECO/NTAP/ONLINELOG/group_2.258.1177080427
+RECO/NTAP/ONLINELOG/group_3.259.1177083313
+RECO/NTAP/ONLINELOG/group_4.260.1177083315

33 rows selected.

또는 플레이북을 성공적으로 실행한 후 EM Express에 로그인하여 RAC 데이터베이스를 검증합니다.

SnapCenter 사용한 VCF에서의 Oracle RAC 데이터베이스 백업 및 복구

SnapCenter 설정

Details

SnapCenter 버전 6은 VMware vVols 데이터 저장소 지원을 포함하여 버전 5에 비해 많은 기능이 향상되었습니다. SnapCenter 데이터베이스 VM의 호스트 측 플러그인을 사용하여 애플리케이션 인식 데이터 보호 관리 활동을 수행합니다. Oracle용 NetApp SnapCenter 플러그인에 대한 자세한 내용은 이 설명서를 참조하세요."Oracle Database용 플러그인으로 무엇을 할 수 있나요?" . 다음은 VCF에서 Oracle RAC 데이터베이스 백업 및 복구를 위해 SnapCenter 버전 6을 설정하는 간단한 단계를 제공합니다.

NetApp 지원 사이트에서 SnapCenter software 버전 6을 다운로드하세요."NetApp 지원 다운로드" .
Windows VM을 호스팅하는 SnapCenter 에 관리자로 로그인합니다. SnapCenter 6.0의 필수 구성 요소를 설치합니다.

관리자 권한으로 최신 Java JDK를 설치하세요."데스크톱 애플리케이션용 Java 가져오기" .

Windows 서버가 도메인 환경에 배포된 경우 SnapCenter 서버 로컬 관리자 그룹에 도메인 사용자를 추가하고 도메인 사용자로 SnapCenter 설치를 실행합니다.

설치 사용자로 HTTPS 포트 8846을 통해 SnapCenter UI에 로그인하여 Oracle용 SnapCenter 구성합니다.
검토 Get Started SnapCenter 처음 사용하는 분이라면 메뉴를 통해 최신 정보를 얻으세요.
업데이트 Hypervisor Settings 글로벌 설정에서.
ONTAP 스토리지 클러스터 추가 Storage Systems 클러스터 관리 IP를 사용하고 클러스터 관리자 사용자 ID를 통해 인증합니다.
Oracle RAC 데이터베이스 VM 및 vSphere 플러그인 VM 추가 Credential SnapCenter 가 DB VM 및 vSphere 플러그인 VM에 액세스할 수 있도록 합니다. 해당 자격 증명에는 Linux VM에 대한 sudo 권한이 있어야 합니다. VM의 다양한 관리 사용자 ID에 대해 서로 다른 자격 증명을 생성할 수 있습니다. vShpere 플러그인 VM 관리 사용자 ID는 플러그인 VM이 vCenter에 배포될 때 정의됩니다.

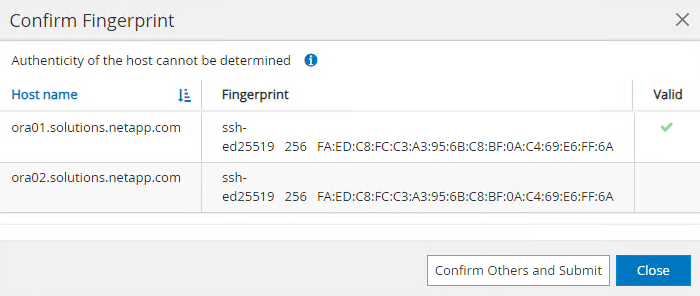

VCF에 Oracle RAC 데이터베이스 VM 추가 Hosts 이전 단계에서 만든 DB VM 자격 증명을 사용합니다.

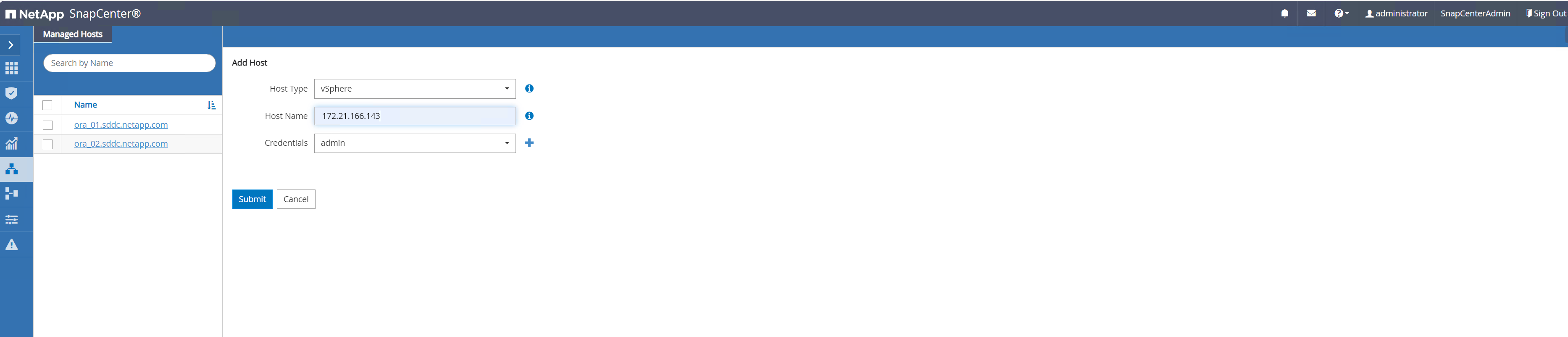

마찬가지로 NetApp VMware 플러그인 VM을 추가합니다. Hosts 이전 단계에서 만든 vSphere 플러그인 VM 자격 증명을 사용합니다.
마지막으로 DB VM에서 Oracle 데이터베이스가 발견되면 다시 Settings-Policies Oracle 데이터베이스 백업 정책을 생성합니다. 이상적으로는 장애 발생 시 데이터 손실을 최소화하기 위해 더 빈번한 백업 간격을 허용하는 별도의 보관 로그 백업 정책을 만드는 것이 좋습니다.

SnapCenter 서버 이름을 DB VM 및 vSphere 플러그인 VM의 IP 주소로 확인할 수 있는지 확인하세요. 마찬가지로 DB VM 이름과 vSphere 플러그인 VM 이름은 SnapCenter 서버의 IP 주소로 확인될 수 있습니다.

데이터베이스 백업

Details

SnapCenter 기존 RMAN 기반 방법론에 비해 훨씬 빠른 데이터베이스 백업, 복원 또는 복제를 위해 ONTAP 볼륨 스냅샷을 활용합니다. 스냅샷은 스냅샷 전에 데이터베이스가 Oracle 백업 모드로 전환되므로 애플리케이션과 일관성을 유지합니다.

에서 Resources 탭을 선택하면 SnapCenter 에 VM이 추가된 후 VM의 모든 데이터베이스가 자동으로 검색됩니다. 처음에는 데이터베이스 상태가 다음과 같이 표시됩니다. Not protected .
데이터베이스를 클릭하여 데이터베이스 보호를 활성화하는 워크플로를 시작합니다.
백업 정책을 적용하고 필요한 경우 일정을 설정합니다.
필요한 경우 백업 작업 알림을 설정합니다.

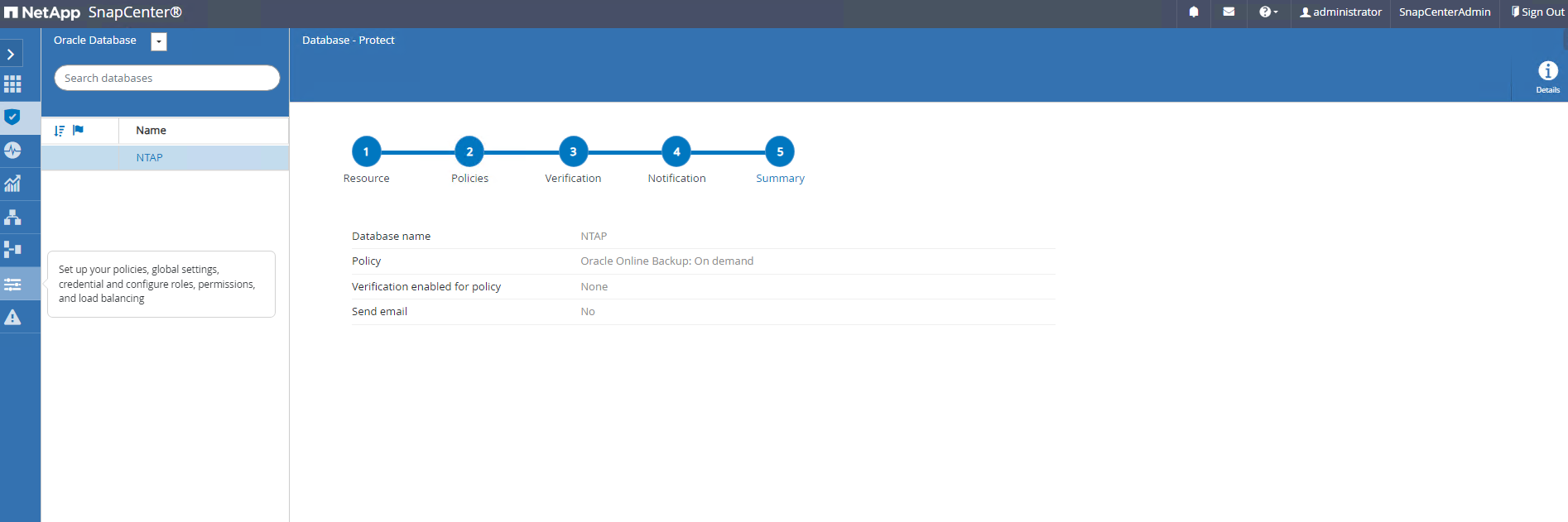

요약을 검토하고 완료하여 데이터베이스 보호를 활성화합니다.

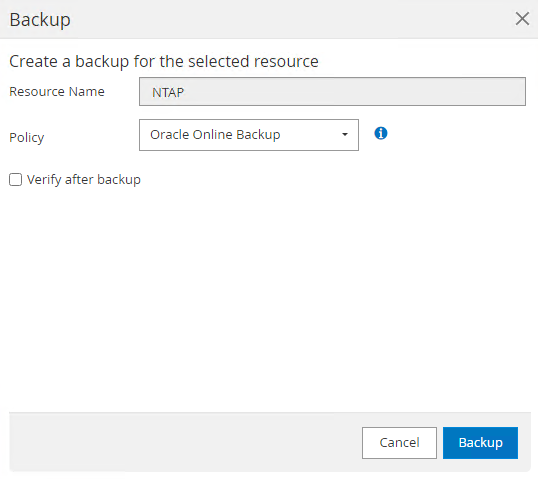

주문형 백업 작업은 클릭으로 트리거될 수 있습니다. Back up Now .

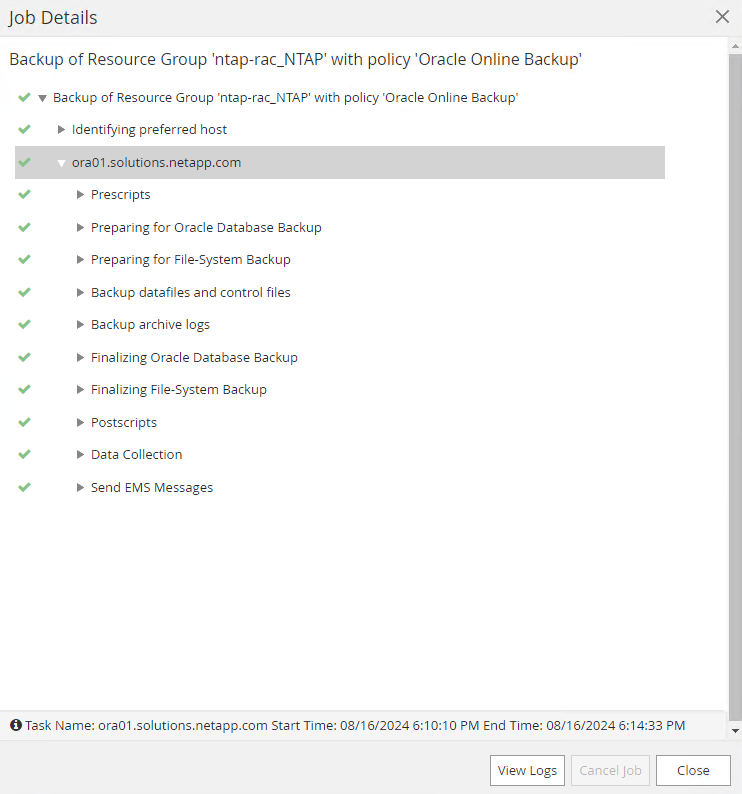

백업 작업은 다음에서 모니터링할 수 있습니다. Monitor 실행 중인 작업을 클릭하여 탭을 엽니다.

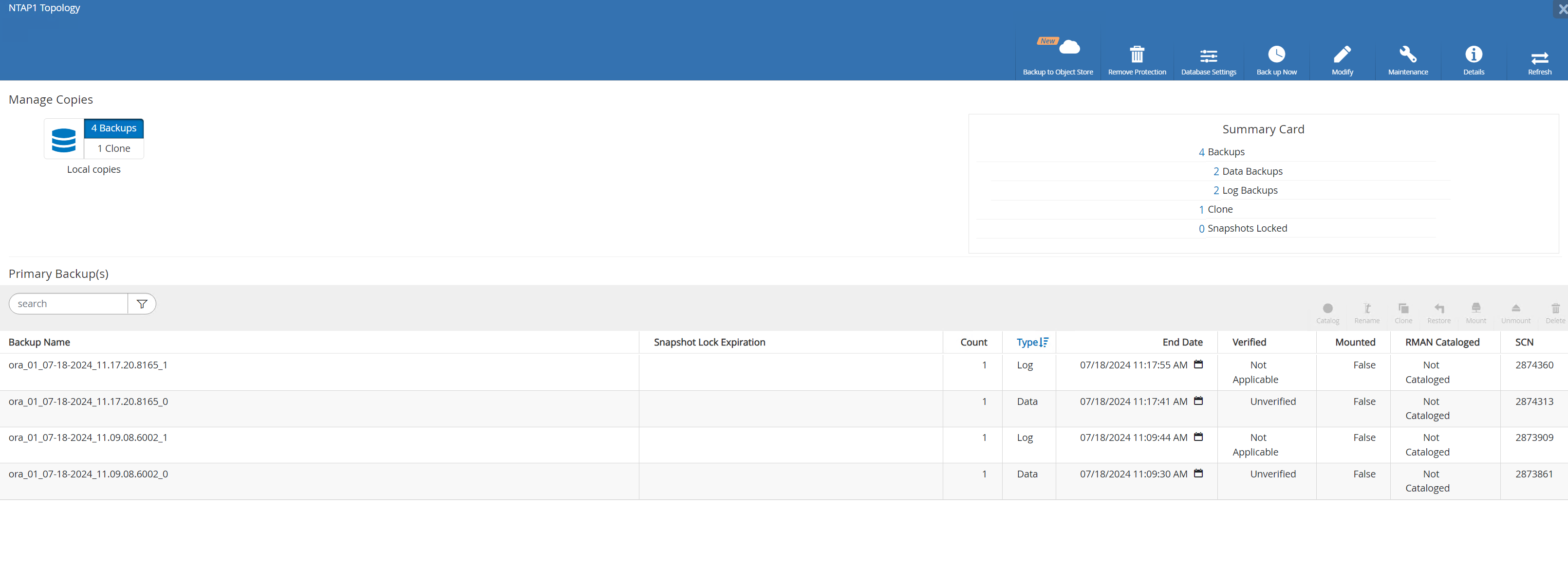

RAC 데이터베이스에 대해 완료된 백업 세트를 검토하려면 데이터베이스를 클릭하세요.

데이터베이스 복원/복구

Details

SnapCenter 스냅샷 백업을 통해 Oracle RAC 데이터베이스에 대한 다양한 복원 및 복구 옵션을 제공합니다. 이 예제에서는 이전 스냅샷 백업에서 복원한 다음 마지막으로 사용 가능한 로그로 데이터베이스를 롤포워드하는 방법을 보여줍니다.

먼저 스냅샷 백업을 실행합니다. 그런 다음 테스트 테이블을 만들고 테이블에 행을 삽입하여 테스트 테이블 생성 시 테스트 테이블을 다시 생성하기 전에 스냅샷 이미지에서 복구된 데이터베이스의 유효성을 검사합니다.

[oracle@ora01 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Aug 19 10:31:12 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> alter session set container=ntap_pdb1;

Session altered.


SQL> create table test (id integer, dt timestamp, event varchar(100));

Table created.

SQL> insert into test values (1, sysdate, 'validate SnapCenter rac database restore on VMware vVols storage');

1 row created.

SQL> commit;

Commit complete.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
19-AUG-24 10.36.04.000000 AM
validate SnapCenter rac database restore on VMware vVols storage


SQL>

SnapCenter 에서 Resources 탭에서 데이터베이스 NTAP1 백업 토폴로지 페이지를 엽니다. 3일 전에 생성된 스냅샷 데이터 백업 세트를 강조 표시합니다. 클릭해주세요 Restore 복원-복구 워크플로를 시작합니다.

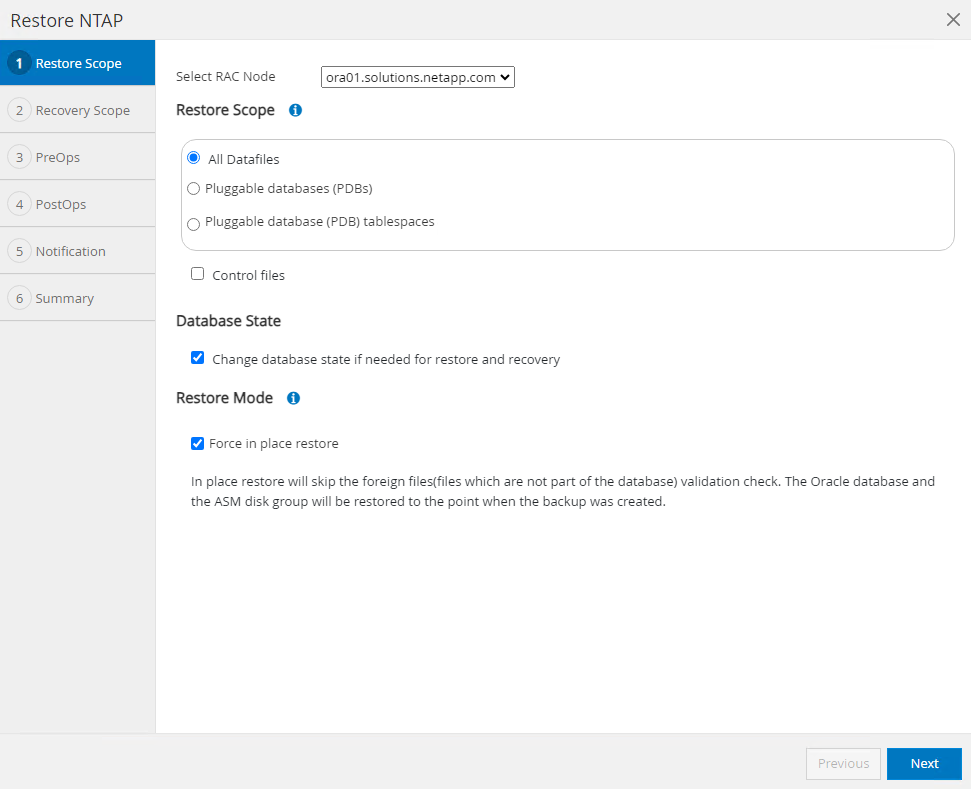

복원 범위를 선택하세요.

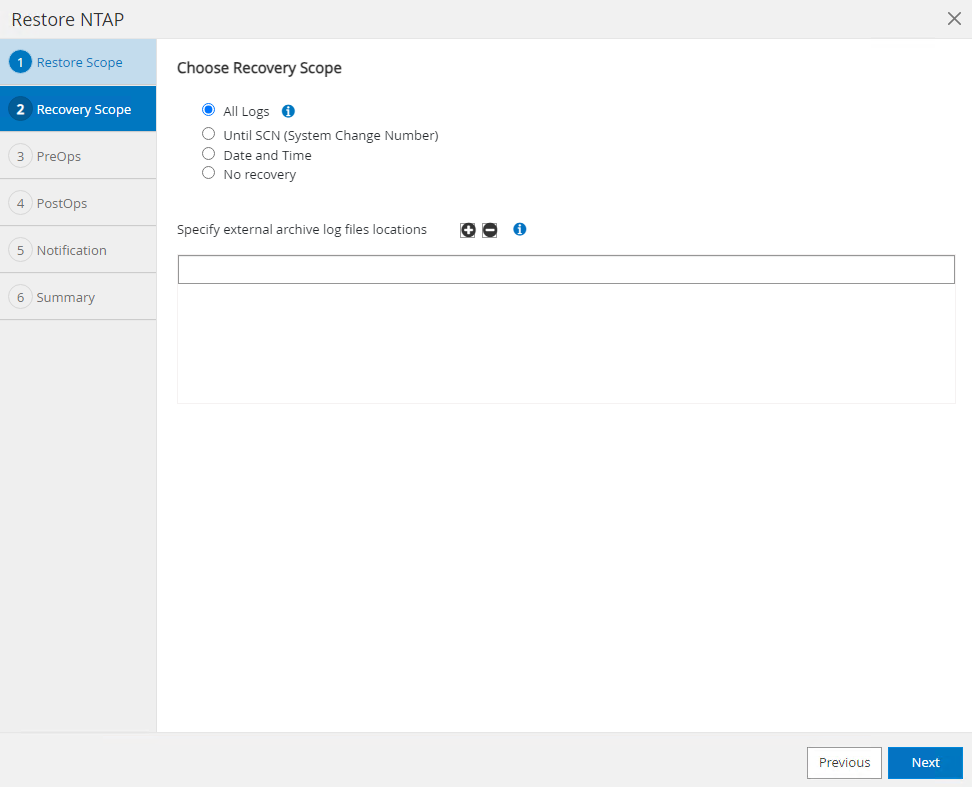

복구 범위를 선택하세요 All Logs .
실행할 선택적 사전 스크립트를 지정합니다.
실행할 선택적 사후 스크립트를 지정합니다.
원하시면 작업 보고서를 보내주세요.
요약을 검토하고 클릭하세요 Finish 복구와 회복을 시작합니다.

RAC DB VM ora01에서 데이터베이스의 성공적인 복원/복구가 가장 최근 상태로 롤포워드되었고 3일 후에 생성된 테스트 테이블이 복구되었는지 확인합니다.

[root@ora01 ~]# su - oracle
[oracle@ora01 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Aug 19 11:51:15 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode from v$database;

NAME      OPEN_MODE
--------- --------------------
NTAP      READ WRITE

SQL> sho pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> alter session set container=ntap_pdb1;

Session altered.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
19-AUG-24 10.36.04.000000 AM
validate SnapCenter rac database restore on VMware vVols storage

SQL> select current_timestamp from dual;

CURRENT_TIMESTAMP
---------------------------------------------------------------------------
19-AUG-24 11.55.20.079686 AM -04:00



SQL> exit
Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

이로써 vVols 사용한 VCF에서 Oracle RAC 데이터베이스의 SnapCenter 백업, 복원 및 복구 데모가 완료되었습니다.

추가 정보를 찾을 수 있는 곳

이 문서에 설명된 정보에 대해 자세히 알아보려면 다음 문서 및/또는 웹사이트를 검토하세요.

TR-4997: vVols 사용한 VCF에서의 Oracle RAC 배포 및 보호

Creating your file...

목적

대상

솔루션 테스트 및 검증 환경

아키텍처

하드웨어 및 소프트웨어 구성 요소

VCF에서 Oracle RAC 데이터베이스 구성

배포 고려사항의 핵심 요소

솔루션 구축

배포를 위한 전제 조건

저장 용량 프로필 생성

vVols 데이터 저장소 생성 및 구성

스토리지 기능 프로필을 기반으로 VM 스토리지 정책 생성

vVols 데이터 저장소에서 RAC VM에 디스크를 할당하고 DB 스토리지를 구성합니다.

VCF에 Oracle RAC 배포

VCF에서 Oracle RAC 배포 검증

SnapCenter 사용한 VCF에서의 Oracle RAC 데이터베이스 백업 및 복구

SnapCenter 설정

데이터베이스 백업

데이터베이스 복원/복구

추가 정보를 찾을 수 있는 곳
