ONTAP 스토리지를 사용하여 Nutanix Cloud Platform을 배포할 준비를 하십시오.

기여자 netapp-jsnyder
PDF

Nutanix AHV 컴퓨팅 전용 호스트를 ONTAP 스토리지에 연결하기 위한 필수 조건 및 권장 네트워크 아키텍처를 검토하십시오. 이 설계를 통해 컴퓨팅과 독립적으로 스토리지 용량 및 성능을 확장할 수 있으므로 스토리지 증가만을 위해 Nutanix 노드를 추가할 필요가 없습니다.

이 설계는 Nutanix AHV 컴퓨팅 전용 호스트와 ONTAP 스토리지 컨트롤러 간에 전용 스토리지 네트워킹을 사용합니다. 스토리지 트래픽은 전용 가상 스위치(vswitch1)와 외부 스토리지 VLAN을 통해 관리 및 애플리케이션 트래픽과 분리됩니다. ONTAP은 전용 SVM 데이터 LIF를 통해 NFSv3 스토리지 서비스를 제공하며, SVM 관리 LIF는 스토리지 관리 및 통합을 위한 REST API와 함께 사용됩니다.

Nutanix 컴퓨팅 전용 호스트와 ONTAP 컨트롤러는 복원력과 성능을 위해 이중화된 네트워크 경로에서 LACP(액티브/액티브)를 사용합니다. LACP를 사용할 수 없는 경우 MAC 고정 기능을 갖춘 액티브/액티브 구성이 가상 스위치 계층에서 로드 밸런싱을 제공합니다. 스토리지 트래픽은 전용 비라우팅 VLAN에 있어야 하며, 관리, 라이브 마이그레이션, 재해 복구 복제 및 애플리케이션 트래픽은 표준 라우팅 네트워크를 계속 사용합니다.

필수 조건

ONTAP 스토리지를 Nutanix 클라우드 인프라와 통합하기 전에 다음 요구 사항을 충족하는지 확인하십시오.

Nutanix 클러스터

AHV가 실행되는 Nutanix 클러스터가 배포 및 운영 중이며 다음 요구 사항을 충족합니다:

  • 최소 3개의 노드.

  • 컴퓨팅 노드는 CPU, 메모리, 네트워킹 및 부팅 장치에 대한 Nutanix 최소 요구 사항을 충족합니다. 자세한 내용은 최소 컴퓨팅 요구 사항을 참조하십시오.

  • 하드웨어 및 소프트웨어는 해당 Nutanix 호환성 매트릭스에 나열되어 있습니다. "컴퓨팅 플랫폼 호환성 및 상호 운용성 매트릭스"을(를) 참조하십시오.

NetApp ONTAP 스토리지

NetApp ONTAP 스토리지는 NFS 서비스가 활성화된 상태로 배포 및 구성되었으며 다음 요구 사항을 충족합니다.

  • 지원되는 ONTAP 플랫폼: AFF A-Series(올플래시), AFF C-Series(올플래시) 및 FAS(하이브리드 플래시).

  • ONTAP은 지원되는 릴리스인 9.15.1P18 이상, 9.16.1P16 이상, 9.17.1P8 이상, 9.18.1P4 이상 또는 9.19.1P2 이상을 실행합니다.

  • ONTAP One 라이선스.

  • ONTAP 스토리지 가상 머신(SVM)은 Nutanix 컴퓨팅 클러스터에 스토리지를 제공하도록 구성됩니다.

  • 하나 이상의 FlexVol 볼륨이 NFS 공유로 내보내집니다. Nutanix 클러스터는 NFS 내보내기를 마운트하고 이를 워크로드를 위한 공유 스토리지로 제공합니다.

  • NetApp은 NFS LIF의 홈 포트로 인터페이스 그룹을 사용하는 것을 강력히 권장합니다. 자세한 내용은 "물리적 포트를 결합하여 ONTAP 인터페이스 그룹을 생성합니다."을(를) 참조하십시오.

네트워킹

  • 전용 스토리지 네트워킹은 최소 10 GbE로 사용할 수 있습니다. 25 GbE 이상을 권장합니다.

  • 스토리지 트래픽을 위한 별도의 인터페이스가 제공됩니다.

  • 점보 프레임(MTU 9000)은 지원되는 경우 스토리지 네트워크 전체에서 일관되게 구성됩니다.

참고

  • ONTAP 스토리지 트래픽에는 전용 가상 스위치를 사용하고 MTU를 9000바이트(점보 프레임)로 구성하십시오.

  • ONTAP 프라이빗 네트워킹에 대해 네트워크 세분화가 활성화되면 비활성화할 수 없습니다. 네트워크 세분화를 비활성화하면 스토리지 프라이빗 IP에 접근할 수 없게 되어 클러스터 서비스에 심각한 오류가 발생할 수 있습니다.

네트워크 아키텍처

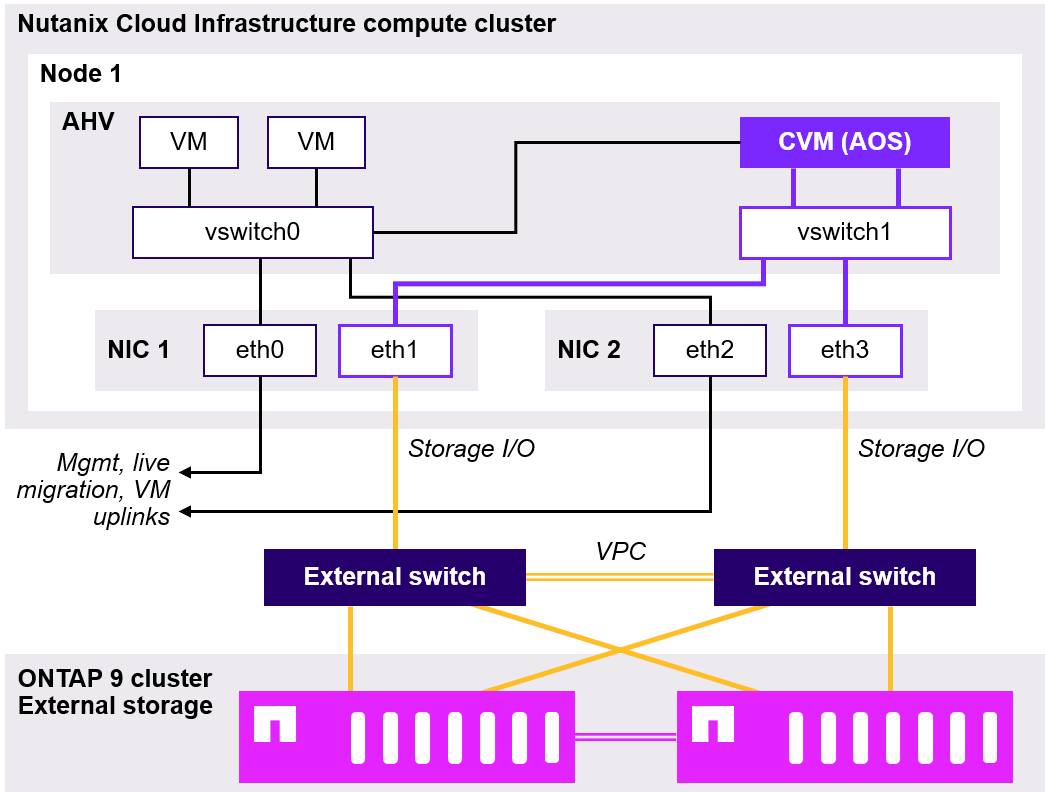

다음 다이어그램은 Nutanix AHV 노드와 ONTAP 클러스터 간의 연결을 보여줍니다.

Nutanix AHV 노드와 vswitch0 및 vswitch1이 두 개의 외부 스위치를 통해 ONTAP 9 클러스터에 연결된 네트워크 다이어그램입니다.

다음 표는 각 네트워크 구성 요소, 구성 및 목적을 설명합니다.

구성 요소 구성 목적

Nutanix 컴퓨팅 노드

관리 및 사용자 VM 네트워크(라우팅된 VLAN)와 스토리지 네트워크(라우팅되지 않은 VLAN)를 위한 본딩된 NIC. 본딩된 NIC가 불가능한 경우 가상 스위치에 액티브/액티브 업링크를 사용하십시오.

관리, VM 및 스토리지 트래픽을 격리하면서 네트워크 이중화를 제공합니다.

ONTAP 스토리지 컨트롤러

SVM 관리 LIF 및 SVM 데이터 LIF. 가능한 한 내결함성 및 로드 밸런싱을 위해 인터페이스 그룹을 사용하십시오.

관리 LIF는 ONTAP 관리에 사용됩니다. 데이터 LIF는 Nutanix 클러스터에 NFSv3 스토리지 액세스를 제공합니다.

관리 및 사용자 VM 네트워크(라우팅된 VLAN)

Prism 관리, CVM 트래픽, 라이브 마이그레이션 및 복제 트래픽

클러스터 관리 및 가상 머신 트래픽을 처리합니다.

내부 스토리지 네트워크(라우팅되지 않음)

CVM 간 통신, AHV 서비스, 클러스터 노드 간 트래픽

스토리지 및 클러스터 서비스를 위한 전용 네트워크입니다. 사용자 트래픽에서 분리되어 있습니다.

외부 스토리지 네트워크(라우팅되지 않은 VLAN)

AHV/CVM과 ONTAP 간의 NFSv3 스토리지 트래픽

ONTAP 스토리지에 대한 저지연, 고성능 액세스를 제공합니다.

vswitch0

Nutanix 관리, 애플리케이션 트래픽, 라이브 마이그레이션 및 복제

관리 및 VM 네트워킹을 위한 기본 가상 스위치입니다.

vswitch1

전용 NFSv3 스토리지 트래픽. 최소 2개의 물리적 업링크. LACP(액티브/액티브) 권장. MTU 9000.

ONTAP 연결을 위한 최적의 성능, 복원력 및 트래픽 격리를 제공하는 전용 스토리지 스위치입니다.

상위 수준 배포 단계

ONTAP을 준비하고, 스토리지 네트워킹을 구성하며, Nutanix 호스트를 ONTAP 스토리지에 연결하려면 다음 주요 단계를 완료하십시오.

  1. ONTAP을 배포하고 구성합니다.

    1. "ONTAP용 빠른 시작"을(를) 참조하십시오.

    2. 가능하면 인터페이스 그룹을 생성하십시오. "물리적 포트를 결합하여 ONTAP 인터페이스 그룹을 생성합니다."을(를) 참조하십시오.

    3. ONTAP 네트워크용 SVM을 생성합니다. "ONTAP 네트워크용 SVM을 생성합니다."을(를) 참조하십시오.

    4. 관리 및 NFS 데이터용 ONTAP LIF를 생성합니다. "ONTAP LIF 생성"를 참조하십시오.

    5. ONTAP System Manager를 사용하여 볼륨을 추가합니다. 볼륨은 NFSv3 데이터를 제공하기 위해 UNIX 보안 스타일을 사용해야 합니다. "ONTAP System Manager를 사용하여 볼륨 추가" 및 "지정된 접합점을 사용하여 ONTAP NAS 볼륨을 생성합니다."를 참조하십시오.

    6. Nutanix 컴퓨팅 전용 호스트에서 액세스를 허용하도록 내보내기 정책을 구성하십시오. "내보내기 정책이 ONTAP NFS 볼륨 또는 qtree에 대한 클라이언트 액세스를 제어하는 방법"을(를) 참조하십시오.

  2. 스토리지 네트워킹을 구성합니다.

    1. NFS 스토리지 트래픽을 위한 전용 비라우팅 VLAN을 생성합니다. "라우팅되지 않는 전용 VLAN을 생성합니다"을(를) 참조하십시오.

    2. 이중화 스위칭 인프라를 구성하십시오.

    3. 점보 프레임(MTU 9000)을 종단 간 활성화합니다. ONTAP의 경우 "ONTAP 브로드캐스트 도메인의 포트에 대한 MTU 값을 변경합니다."을(를) 참조하십시오.

  3. Nutanix 호스트를 프로비저닝하여 ONTAP에 연결합니다.

    1. ONTAP NFS 데이터 LIF에 대한 연결성을 검증합니다.

    2. 로드 밸런싱 및 경로 이중화를 확인하십시오.

  4. 전용 스토리지 가상 스위치를 생성합니다.

    1. Nutanix AHV에서 vswitch1을 생성합니다.

    2. 최소 두 개의 전용 물리적 NIC를 할당하십시오.

    3. 지원되는 경우 LACP(액티브/액티브)를 구성하십시오.

  5. 회복력을 검증하십시오.

    1. 스토리지 경로 페일오버를 테스트합니다.

    2. AHV가 링크 또는 스위치 장애 발생 시 실행 중인 VM에 영향을 주지 않고 스토리지 트래픽을 자동으로 재라우팅하는지 확인하십시오.

이 아키텍처는 Nutanix 환경을 위한 고성능, 고가용성 스토리지 패브릭을 제공하는 동시에 컴퓨팅 및 스토리지 리소스를 독립적으로 확장할 수 있도록 합니다. 스토리지 증가는 추가적인 Nutanix 컴퓨팅 전용 노드 없이 ONTAP 확장을 통해 수용할 수 있으므로 엔터프라이즈급 성능 및 가용성을 유지하면서 인프라 비용을 절감할 수 있습니다.
