Proxmox VE용 FC를 사용하여 LVM 구성

기여자 netapp-jsnyder sureshthoppay
PDF

NetApp ONTAP 사용하여 파이버 채널 프로토콜로 Proxmox 가상 환경(VE) 호스트 간의 공유 스토리지를 위해 논리 볼륨 관리자(LVM)를 구성합니다. 이 구성은 고성능 및 낮은 지연 시간으로 블록 수준 스토리지 액세스를 가능하게 합니다.

초기 가상화 관리자 작업

FC 연결을 위해 Proxmox VE 호스트를 준비하려면 다음 초기 작업을 완료하고 스토리지 관리자에게 필요한 정보를 수집하십시오.

  1. 두 개의 HBA 인터페이스가 사용 가능한지 확인하십시오.

  2. multipath-tools가 모든 Proxmox VE 호스트에 설치되어 있고 부팅 시 자동으로 시작되는지 확인하십시오.

    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools
systemctl enable multipathd

  3. 모든 Proxmox VE 호스트의 WWPN을 수집하여 스토리지 관리자에게 제공하십시오.

    cat /sys/class/fc_host/host*/port_name

스토리지 관리자 작업

ONTAP 처음 사용하시는 경우, 시스템 관리자를 이용하시면 더욱 편리하게 사용하실 수 있습니다.

  1. SVM이 FC 프로토콜이 활성화된 상태로 사용 가능한지 확인하십시오. 따르다 "ONTAP 9 문서".

  2. FC 전용으로 컨트롤러당 두 개의 LIF를 생성합니다.

    FC 인터페이스 세부 정보

  3. igroup을 생성하고 호스트 FC 이니시에이터를 채웁니다.

  4. 원하는 크기의 LUN을 SVM에 생성하고 이전 단계에서 생성한 igroup에 제공합니다. ASA 시스템의 경우 보안 탭에서, AFF/ FAS 시스템의 경우 볼륨 보안 탭에서 랜섬웨어 방지 기능이 활성화되어 있는지 확인하십시오.

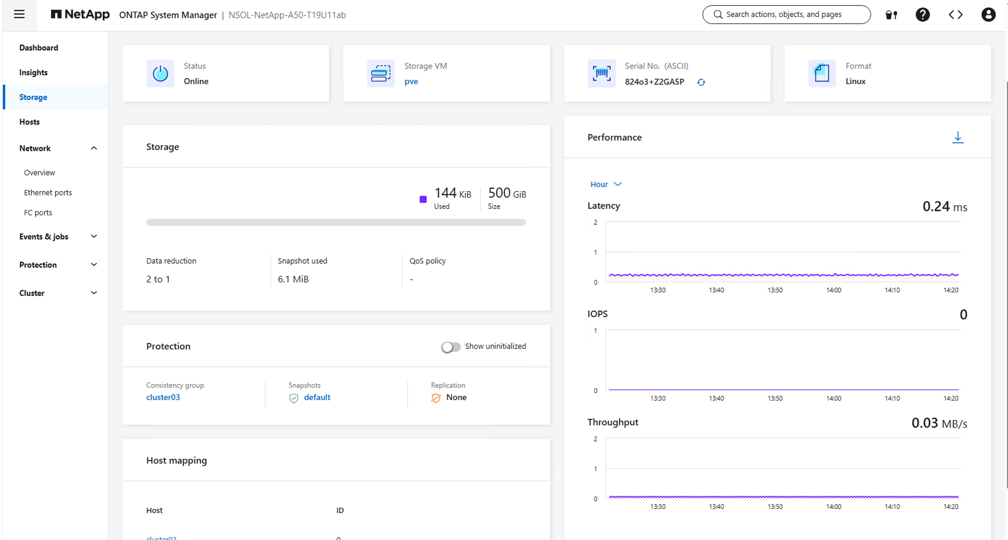

    달의 세부 정보

  5. LUN이 생성되었음을 가상화 관리자에게 알리십시오.

가상화 관리자 최종 작업

Proxmox VE에서 LUN을 공유 LVM 스토리지로 구성하려면 다음 작업을 완료하십시오.

  1. 클러스터에 있는 각 Proxmox VE 호스트의 셸로 이동하여 디스크가 보이는지 확인하십시오.

    lsblk -S
rescan-scsi-bus.sh
lsblk -S

  2. 장치가 멀티패스 목록에 나타나는지 확인하십시오.

    multipath -ll
multipath -a /dev/sdX  # replace sdX with the device name
multipath -r
multipath -ll

  3. 볼륨 그룹을 생성합니다.

    vgcreate <volume group name> /dev/mapper/<device id>
# Where <volume group name> is the desired name for the volume group and <device id> is the multipath device id.
pvs
# Verify the physical volume is part of the volume group.
vgs
# Verify the volume group is created.

  4. 관리 UI를 사용하여 `https:<proxmox node>:8006`데이터센터를 클릭하고 스토리지를 선택한 다음 추가를 클릭하고 LVM을 선택합니다.

    예를 보여주세요

    LVM 스토리지 탐색

  5. 스토리지 ID 이름을 입력하고, 기존 볼륨 그룹을 선택한 다음, CLI를 사용하여 방금 생성한 볼륨 그룹을 선택하십시오. 공유 옵션을 선택하세요. Proxmox VE 9 이상 버전에서는 다음을 활성화하십시오. Allow Snapshots as Volume-Chain 고급 확인란을 활성화하면 표시되는 옵션입니다.

    예를 보여주세요

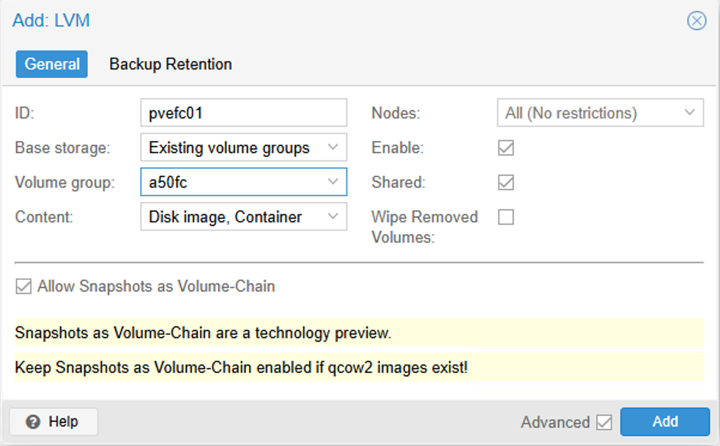

    lvm 스토리지 생성

  6. 다음은 FC를 사용하는 LVM용 샘플 스토리지 구성 파일입니다.

    예를 보여주세요

    LVM FC 구성

    Proxmox VE 9 이상 버전에서는 스토리지 구성 파일에 추가 옵션이 포함되어 있습니다. snapshot-as-volume-chain 1 언제 Allow Snapshots as Volume-Chain 활성화되어 있습니다.
