VMware Cloud Foundation 및 ONTAP 사용한 디자인 옵션
변경 제안
PDF
VCF 9로 새로 시작하거나 기존 배포를 재사용하여 VCF 9와 ONTAP 사용하여 프라이빗 클라우드 환경을 만들 수 있습니다. VCF 9의 인기 있는 디자인 청사진과 NetApp 제품이 어떻게 가치를 더하는지 알아보세요.
저장 옵션
ONTAP 포함된 VMware Cloud Foundation은 다양한 성능, 확장성 및 가용성 요구 사항을 충족하기 위해 다양한 스토리지 구성을 지원합니다. 다음 표는 사용자 환경에서 사용할 수 있는 주요 저장소 옵션과 보조 저장소 옵션을 요약한 것입니다.
| 제품군 | FC의 VMFS | NFSv3 |
|---|---|---|
ASA A-시리즈 및 C-시리즈 |
예 |
아니요 |
AFF A-시리즈 및 C-시리즈 |
예 |
예 |
FAS |
예 |
예 |
| 제품군 | FC의 VMFS | iSCSI의 VMFS | NVMe-oF의 VMFS | NFSv3 | NFSv4.1 |
|---|---|---|---|---|---|
ASA A-시리즈 및 C-시리즈 |
예 |
예 |
예 |
아니요 |
아니요 |
AFF A-시리즈 및 C-시리즈 |
예 |
예 |
예 |
예 |
예 |
FAS |
예 |
예 |
예 |
예 |
예 |
청사진
다음 청사진은 다양한 사이트 및 리소스 시나리오에서 VMware Cloud Foundation과 ONTAP 에 대한 일반적인 배포 모델을 보여줍니다.

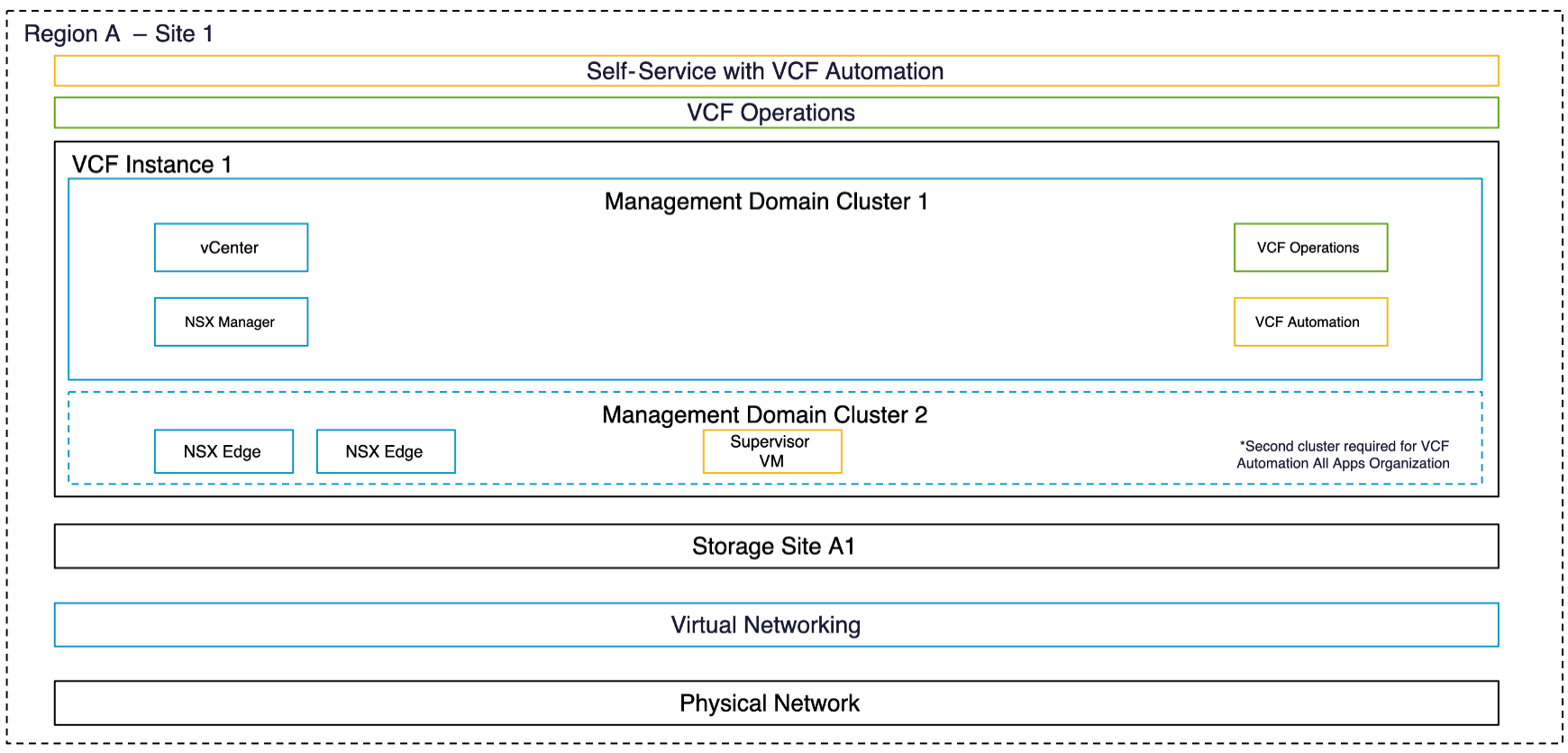

최소 설치 면적을 갖춘 단일 사이트의 VCF 함대
이 디자인 블루프린트는 최소한의 리소스로 단일 vSphere 클러스터에 관리 및 워크로드 구성 요소를 배포하기 위한 것입니다. VMFS 및 NFSv3 주요 데이터 저장소를 지원하고 2노드 구성을 통한 간단한 배포 옵션을 제공합니다. 모든 앱 조직 모델과 함께 VCF 자동화를 사용하려는 경우 vSphere Supervisor와 NSX Edge 노드를 배포할 두 번째 클러스터가 필요합니다.
리소스 소비를 최소화하려면 가능하면 기존 ONTAP 도구 인스턴스를 사용하세요. 사용할 수 없는 경우 작은 프로필을 갖춘 단일 노드가 적합합니다. SnapCenter Plug-in for VMware vSphere 기본 스냅샷과 다른 ONTAP 스토리지 어레이로의 복제를 사용하여 가상 머신과 데이터스토어를 보호합니다.
|
VCF를 탐색할 리소스가 부족하다면 많은 클라우드 공급업체가 VCF를 서비스로 제공하고, ONTAP 클라우드 공급업체의 자체 서비스로 제공됩니다. |
이 디자인에 대한 자세한 내용은 다음을 참조하세요."단일 사이트에서 최소한의 설치 공간으로 VCF 함대에 대한 Broadcom 기술 문서 제공" .
단일 사이트의 VCF 함대
이 설계 청사진은 애플리케이션 고가용성에 의존하는 단일 기본 데이터 센터를 사용하는 고객을 대상으로 합니다. 일반적으로 단일 VCF 환경이 관련됩니다. 블록 워크로드에는 ASA 사용하고 파일/통합 워크로드에는 AFF 사용할 수 있습니다.
콘텐츠 저장소는 VCF 도메인에서 VM 템플릿과 컨테이너 레지스트리를 공유합니다. FlexGroup Volume에 호스팅되는 경우 FlexCache 기능을 구독 데이터 저장소로 사용할 수 있습니다.
|
FlexCache Datastore에서 VM을 호스팅하는 것은 지원되지 않습니다. |
HA 모드에서 ONTAP 도구의 단일 인스턴스는 VCF 제품군의 모든 vCenter를 관리할 수 있습니다. 를 참조하세요"ONTAP 도구의 구성 제한" 자세한 내용은. ONTAP 도구는 VCF SSO 및 VCF OPS 스마트 그룹화와 통합되어 동일한 UI에서 여러 vCenter에 액세스할 수 있습니다.
VM 및 데이터 저장소를 보호하려면 각 vCenter 인스턴스에 SnapCenter 플러그인을 배포해야 합니다.
스토리지 정책 기반 관리 기능은 vSphere Supervisor와 함께 사용되어 VKS의 제어 VM을 호스팅합니다. 태그는 VCF Ops에서 중앙 관리됩니다. NetApp Trident CSI는 VKS와 함께 사용되어 네이티브 어레이 기능을 활용한 애플리케이션 백업 보호를 구현합니다. vSphere CSI를 사용하면 영구 볼륨 세부 정보가 VCF Automation에 표시됩니다.
이 청사진에 대한 자세한 내용은 다음을 참조하세요."단일 사이트에서 VCF 제품군에 대한 Broadcom 기술 문서" .
단일 지역에 여러 사이트가 있는 VCF 함대
이 디자인은 다양한 장애 도메인에 작업 부하를 분산하여 더 높은 가용성을 갖춘 클라우드형 서비스를 제공하는 고객을 위한 것입니다.
VMFS 데이터 저장소의 경우 SnapMirror Active Sync는 vSphere Metro Storage Cluster와 함께 사용할 수 있는 액티브-액티브 스토리지 유닛을 제공합니다. 균일 액세스 모드는 투명한 스토리지 장애 조치를 제공하는 반면, 비균일 액세스 모드는 장애 도메인 장애 발생 시 VM을 다시 시작해야 합니다.
NFS 데이터 저장소의 경우, vSphere Metro Storage Cluster를 탑재한 ONTAP MetroCluster 높은 가용성을 보장합니다. 중재자는 분할 두뇌 시나리오를 피하고 이제 BlueXP 에서 호스팅될 수 있습니다.
VM 배치 규칙은 관리 도메인 구성 요소에 대해 동일한 장애 도메인 내의 VM을 제어합니다.
ONTAP 도구는 SnapMirror 활성 동기화 관계를 설정하는 UI를 제공합니다. 두 장애 도메인의 스토리지 시스템은 ONTAP 도구와 SnapCenter Plug-in for VMware vSphere 에 등록되어야 합니다.
SnapMirror 및 SnapMirror to Cloud를 통해 VM용 BlueXP Backup and Recovery를 사용하여 3-2-1 백업 정책을 구현할 수 있습니다. 세 위치 중 어느 곳에서나 복원을 수행할 수 있습니다.
Kubernetes용 Trident Protect 또는 BlueXP Backup and Recovery는 VKS 클러스터 애플리케이션을 보호합니다.
자세한 내용은 다음을 확인하세요."단일 지역에 여러 사이트가 있는 VCF 함대에 대한 Broadcom 기술 문서" .
여러 지역에 걸쳐 여러 사이트를 보유한 VCF 함대
이 디자인은 전 세계에 퍼져 있는 고객을 대상으로 하며, 근접 서비스와 재해 복구 솔루션을 제공합니다.
VMware Live Site Recovery 또는 BlueXP Disaster Recovery as a Service를 사용하여 VM의 재해 복구를 관리할 수 있습니다. ONTAP 도구는 ONTAP 사용하여 스토리지 작업을 조율하기 위한 SRA(스토리지 복제 어댑터)를 제공합니다.
| 제품군 | SnapMirror 액티브 싱크 | MetroCluster |
|---|---|---|
ASA A-시리즈 및 C-시리즈 |
예 |
예 |
AFF A-시리즈 및 C-시리즈 |
예 |
예 |
FAS |
아니요 |
예 |
ONTAP 도구는 데이터 저장소 복제 설정을 위한 UI를 제공합니다. BlueXP 스토리지 어레이 간 복제에도 사용할 수 있습니다. SnapCenter Plug-in for VMware vSphere SnapShots에 대한 기존 SnapMirror 관계를 활용합니다.
자세한 내용은 다음을 확인하세요."여러 지역에 걸쳐 여러 사이트를 보유한 VCF 함대에 대한 Broadcom 기술 문서" .
단일 지역에 여러 사이트가 있는 VCF 함대와 추가 지역
이 설계는 VM과 VKS 애플리케이션의 가용성과 재해 복구를 모두 다룹니다.
ASA, AFF, FAS 이 디자인 옵션을 지원합니다.
ONTAP 도구나 BlueXP 사용하여 복제 관계를 설정할 수 있습니다.
자세한 내용은 다음을 참조하십시오. "단일 지역 내 여러 사이트와 추가 지역이 있는 VCF 함대에 대한 Broadcom 기술 문서" .
