VI 워크로드 도메인의 주요 스토리지로 ONTAP 의 NFS 데이터 저장소 사용
이 사용 사례에서는 VMware Cloud Foundation(VCF) Virtual Infrastructure(VI) 워크로드 도메인에 대한 기본 스토리지 솔루션으로 ONTAP 에서 NFS 데이터 저장소를 구성하는 절차를 설명합니다. 이 절차에서는 필요한 구성 요소, 구성 단계 및 배포 프로세스를 요약합니다.
NFS의 이점
간단하고 사용 용이성: NFS는 설정과 관리가 간단하므로 빠르고 쉽게 파일을 공유해야 하는 환경에 매우 적합한 선택입니다.
확장성: ONTAP의 아키텍처는 NFS가 효율적으로 확장되어 인프라를 크게 변경하지 않고도 증가하는 데이터 요구 사항을 지원할 수 있도록 해줍니다.
유연성: NFS는 광범위한 애플리케이션과 작업 부하를 지원하므로 가상화된 환경을 포함한 다양한 사용 사례에 다양하게 활용할 수 있습니다.
자세한 내용은 vSphere 8에 대한 NFS v3 참조 가이드를 참조하세요.
NetApp 스토리지 시스템에서 파이버 채널을 사용하는 방법에 대한 자세한 내용은 다음을 참조하세요."vSphere 8용 NFS v3 참조 가이드" .
시나리오 개요
이 시나리오에서는 다음과 같은 상위 수준 단계를 다룹니다.
-
NFS 트래픽을 위한 논리적 인터페이스(LIF)를 갖춘 스토리지 가상 머신(SVM)을 생성합니다.
-
ONTAP 스토리지 가상 머신(SVM)에 대한 네트워킹을 확인하고 NFS 트래픽을 전송하는 논리적 인터페이스(LIF)가 있는지 확인합니다.
-
ESXi 호스트가 NFS 볼륨에 액세스할 수 있도록 내보내기 정책을 만듭니다.
-
ONTAP 스토리지 시스템에 NFS 볼륨을 생성합니다.
-
SDDC Manager에서 NFS 및 vMotion 트래픽을 위한 네트워크 풀을 만듭니다.
-
VI 워크로드 도메인에서 사용할 VCF의 커미션 호스트입니다.
-
NFS 데이터 저장소를 주 저장소로 사용하여 VCF에 VI 워크로드 도메인을 배포합니다.
-
VMware VAAI용 NetApp NFS 플러그인 설치
|
이 솔루션은 NetApp AFF 및 FAS 포함한 NFS 스토리지를 지원하는 ONTAP 플랫폼에 적용할 수 있습니다. |
필수 조건
이 시나리오에서는 다음 구성 요소와 구성이 사용됩니다.
-
NFS 트래픽을 허용하도록 구성된 스토리지 가상 머신(SVM)이 있는 NetApp AFF 스토리지 시스템입니다.
-
NFS 트래픽을 전달하고 SVM과 연관되는 논리적 인터페이스(LIF)가 IP 네트워크에 생성되었습니다.
-
VCF 관리 도메인 배포가 완료되었으며 SDDC 관리자 인터페이스에 액세스할 수 있습니다.
-
VCF 관리 네트워크에서 통신을 위해 구성된 4개의 ESXi 호스트.
-
이 목적으로 설정된 VLAN 또는 네트워크 세그먼트의 vMotion 및 NFS 스토리지 트래픽을 위해 예약된 IP 주소입니다.
|
VI 워크로드 도메인을 배포할 때 VCF는 NFS 서버에 대한 연결을 검증합니다. 이 작업은 NFS IP 주소와 함께 추가 vmkernel 어댑터를 추가하기 전에 ESXi 호스트의 관리 어댑터를 사용하여 수행됩니다. 따라서 검증을 진행할 수 있도록 1) 관리 네트워크가 NFS 서버로 라우팅 가능한지, 2) 관리 네트워크의 LIF가 NFS 데이터 저장소 볼륨을 호스팅하는 SVM에 추가되었는지 확인해야 합니다. |
ONTAP 스토리지 시스템 구성에 대한 정보는 다음을 참조하세요."ONTAP 9 문서" 센터.
VCF 구성에 대한 정보는 다음을 참조하세요."VMware Cloud Foundation 문서" .
vSphere 클러스터에서 NFS를 사용하는 방법에 대한 자세한 내용은 다음을 참조하세요."vSphere 8용 NFS v3 참조 가이드" .
배포 단계
NFS 데이터 저장소를 주 저장소로 사용하여 VI 워크로드 도메인을 배포하려면 다음 단계를 완료하세요.
ONTAP SVM에 대한 네트워킹 확인
ONTAP 스토리지 클러스터와 VI 워크로드 도메인 간 NFS 트래픽을 전송할 네트워크에 필요한 논리적 인터페이스가 설정되었는지 확인합니다.
-

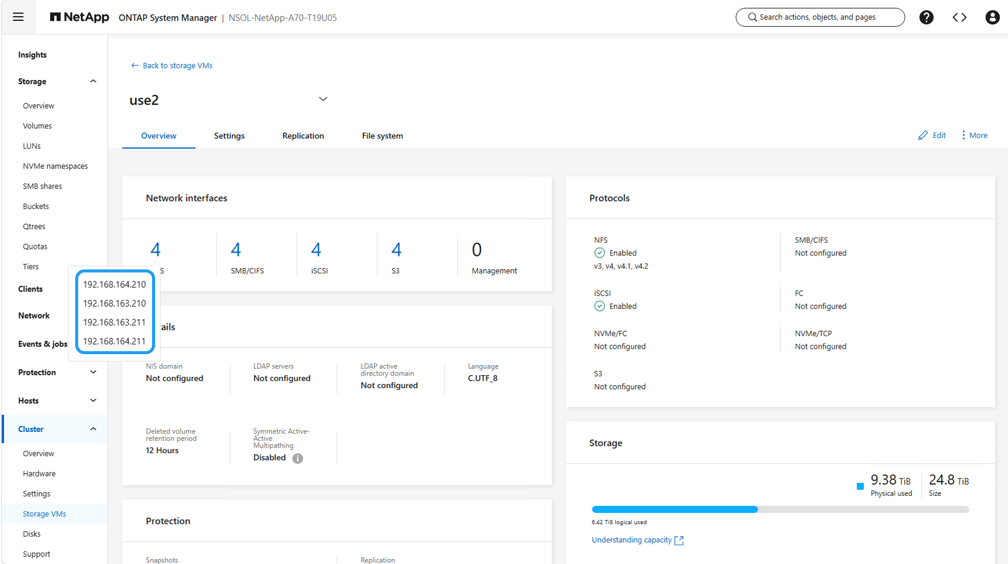

ONTAP 시스템 관리자의 왼쪽 메뉴에서 저장소 VM*으로 이동한 다음 NFS 트래픽에 사용할 SVM을 클릭합니다. *개요 탭의 네트워크 IP 인터페이스*에서 *NFS 오른쪽에 있는 숫자를 클릭합니다. 목록에서 필요한 LIF IP 주소가 나열되어 있는지 확인하세요.
또는 다음 명령을 사용하여 ONTAP CLI에서 SVM과 연관된 LIF를 확인하세요.
network interface show -vserver <SVM_NAME>
-
ESXi 호스트가 ONTAP NFS 서버와 통신할 수 있는지 확인합니다. SSH를 통해 ESXi 호스트에 로그인하고 SVM LIF에 ping을 보냅니다.
vmkping <IP Address>
|
VI 워크로드 도메인을 배포할 때 VCF는 NFS 서버에 대한 연결을 검증합니다. 이 작업은 NFS IP 주소와 함께 추가 vmkernel 어댑터를 추가하기 전에 ESXi 호스트의 관리 어댑터를 사용하여 수행됩니다. 따라서 검증을 진행할 수 있도록 1) 관리 네트워크가 NFS 서버로 라우팅 가능한지, 2) 관리 네트워크의 LIF가 NFS 데이터 저장소 볼륨을 호스팅하는 SVM에 추가되었는지 확인해야 합니다. |
NFS 볼륨 공유를 위한 내보내기 정책 생성
ONTAP System Manager에서 내보내기 정책을 만들어 NFS 볼륨에 대한 액세스 제어를 정의합니다.
-
ONTAP 시스템 관리자에서 왼쪽 메뉴의 *스토리지 VM*을 클릭하고 목록에서 SVM을 선택합니다.
-

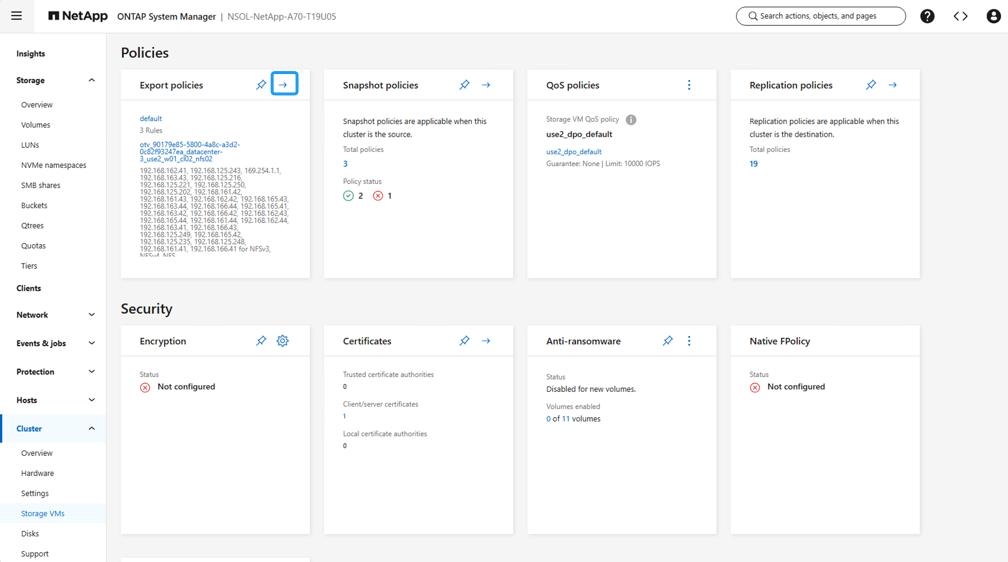

설정 탭에서 *내보내기 정책*을 찾아 화살표를 클릭하여 액세스합니다.
-

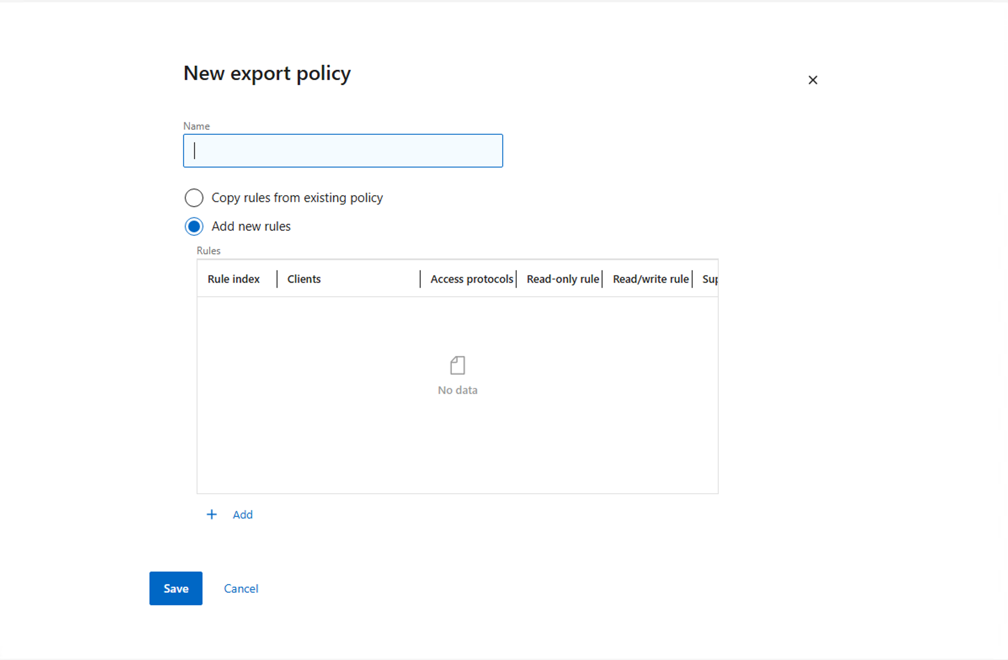

새 내보내기 정책 창에서 정책 이름을 추가하고, 새 규칙 추가 버튼을 클릭한 다음, +추가 버튼을 클릭하여 새 규칙을 추가합니다.
-

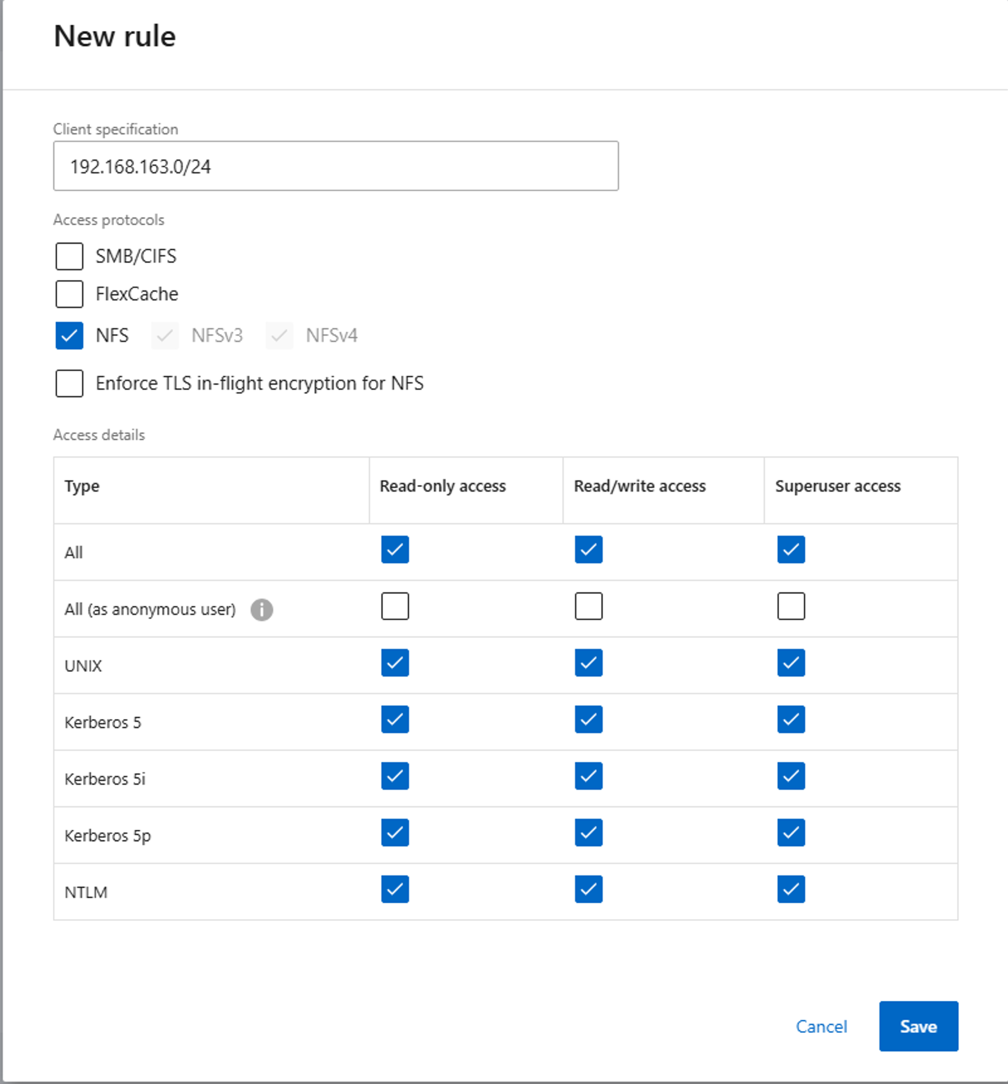

규칙에 포함할 IP 주소, IP 주소 범위 또는 네트워크를 입력하세요. SMB/Cifs 및 * FlexCache* 상자의 선택을 해제하고 아래의 액세스 세부 정보를 선택하세요. ESXi 호스트에 액세스하려면 UNIX 상자를 선택하는 것으로 충분합니다.
VI 워크로드 도메인을 배포할 때 VCF는 NFS 서버에 대한 연결을 검증합니다. 이 작업은 NFS IP 주소와 함께 추가 vmkernel 어댑터를 추가하기 전에 ESXi 호스트의 관리 어댑터를 사용하여 수행됩니다. 따라서 검증을 진행하기 위해서는 VCF 관리 네트워크가 수출 정책에 포함되어야 합니다. -
모든 규칙을 입력한 후 저장 버튼을 클릭하여 새 내보내기 정책을 저장합니다.
-
또는 ONTAP CLI에서 내보내기 정책과 규칙을 만들 수 있습니다. ONTAP 설명서에서 내보내기 정책을 만들고 규칙을 추가하는 단계를 참조하세요.
-
ONTAP CLI를 사용하여"수출 정책 만들기" .
-
ONTAP CLI를 사용하여"내보내기 정책에 규칙 추가" .
-
NFS 볼륨 생성
워크로드 도메인 배포에서 데이터 저장소로 사용할 ONTAP 스토리지 시스템에 NFS 볼륨을 만듭니다.
-

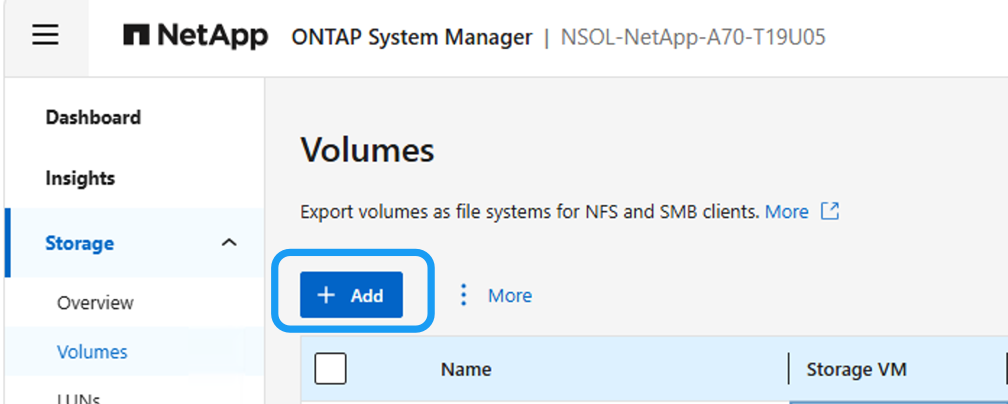

ONTAP 시스템 관리자의 왼쪽 메뉴에서 *저장소 > 볼륨*으로 이동한 다음 *+추가*를 클릭하여 새 볼륨을 만듭니다.
-

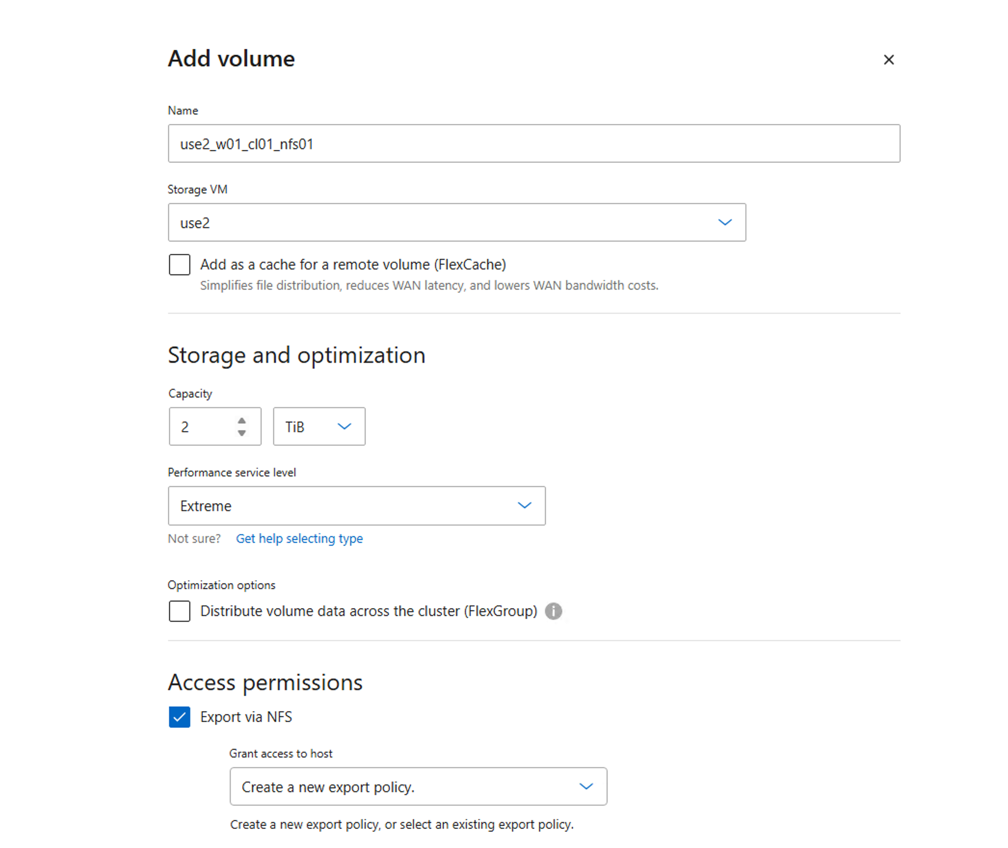

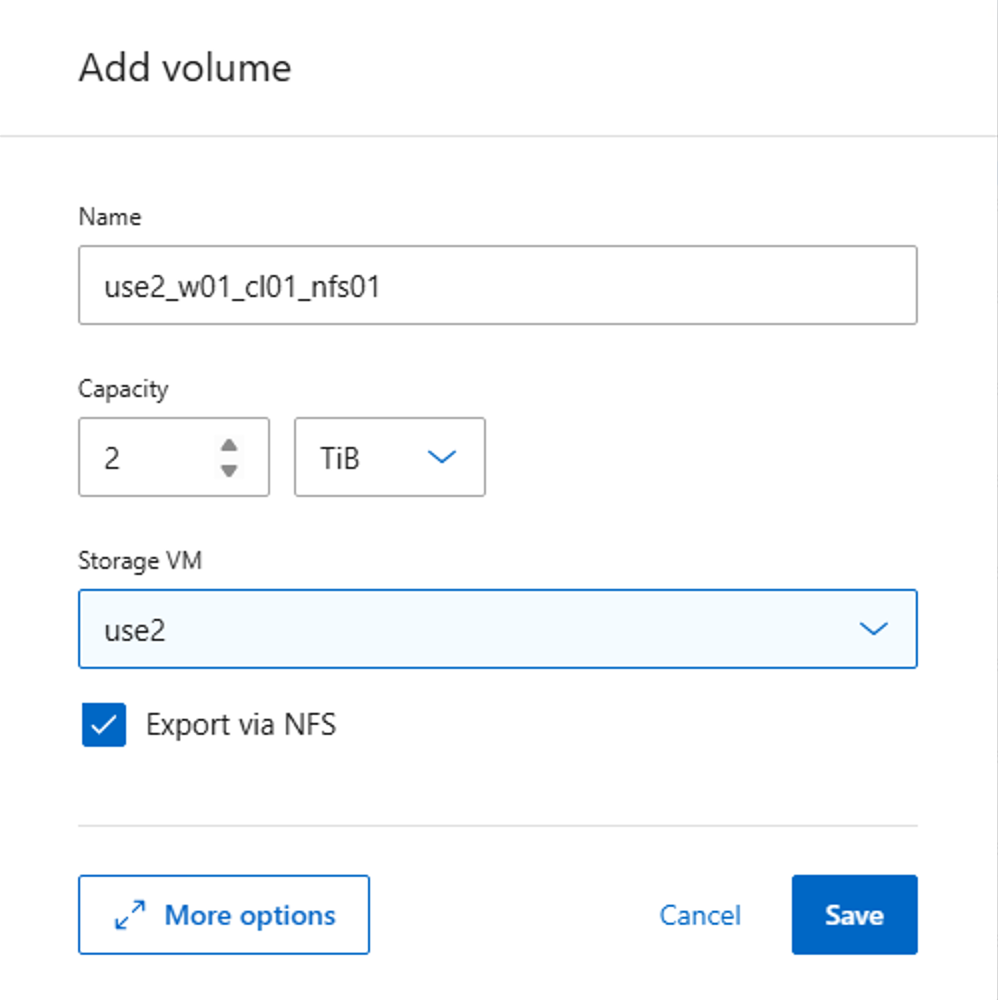

볼륨의 이름을 추가하고, 원하는 용량을 입력하고, 볼륨을 호스팅할 스토리지 VM을 선택합니다. 계속하려면 *추가 옵션*을 클릭하세요.
-

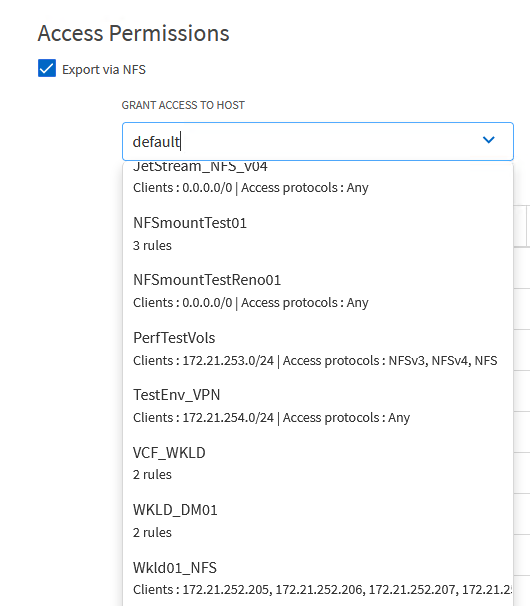

액세스 권한에서 VCF 관리 네트워크 또는 IP 주소와 NFS 서버와 NFS 트래픽의 검증에 사용될 NFS 네트워크 IP 주소가 포함된 내보내기 정책을 선택합니다.
+
VI 워크로드 도메인을 배포할 때 VCF는 NFS 서버에 대한 연결을 검증합니다. 이 작업은 NFS IP 주소와 함께 추가 vmkernel 어댑터를 추가하기 전에 ESXi 호스트의 관리 어댑터를 사용하여 수행됩니다. 따라서 검증을 진행할 수 있도록 1) 관리 네트워크가 NFS 서버로 라우팅 가능한지, 2) 관리 네트워크의 LIF가 NFS 데이터 저장소 볼륨을 호스팅하는 SVM에 추가되었는지 확인해야 합니다. -
또는 ONTAP 볼륨은 ONTAP CLI에서 생성할 수 있습니다. 자세한 내용은 다음을 참조하세요."lun 생성" ONTAP 명령 설명서의 명령입니다.
SDDC 관리자에서 네트워크 풀 생성
ESXi 호스트를 시운전하기 전에 SDDC 관리자에서 네트워크 풀을 생성해야 VI 워크로드 도메인에 배포할 준비가 됩니다. 네트워크 풀에는 NFS 서버와 통신하는 데 사용되는 VMkernel 어댑터에 대한 네트워크 정보와 IP 주소 범위가 포함되어야 합니다.
-
SDDC 관리자 웹 인터페이스에서 왼쪽 메뉴의 네트워크 설정*으로 이동한 다음 *+ 네트워크 풀 만들기 버튼을 클릭합니다.
-
네트워크 풀의 이름을 입력하고, NFS에 대한 확인란을 선택한 다음 모든 네트워킹 세부 정보를 입력합니다. vMotion 네트워크 정보에 대해서도 이 과정을 반복합니다.
-
저장 버튼을 클릭하면 네트워크 풀 생성이 완료됩니다.
위원회 호스트
ESXi 호스트를 워크로드 도메인으로 배포하려면 먼저 SDDC 관리자 인벤토리에 추가해야 합니다. 여기에는 필요한 정보를 제공하고, 검증을 통과하고, 시운전 절차를 시작하는 것이 포함됩니다.
자세한 내용은 다음을 참조하세요."위원회 호스트" VCF 관리 가이드에서.
-
SDDC 관리자 인터페이스에서 왼쪽 메뉴의 호스트*로 이동한 다음 *호스트 위임 버튼을 클릭합니다.
-
첫 번째 페이지는 필수 체크리스트입니다. 모든 필수 조건을 다시 한 번 확인하고 모든 확인란을 선택하여 계속 진행하세요.
-
호스트 추가 및 검증 창에서 호스트 FQDN, 스토리지 유형, 워크로드 도메인에 사용될 vMotion 및 NFS 스토리지 IP 주소가 포함된 네트워크 풀 이름, ESXi 호스트에 액세스하기 위한 자격 증명을 입력합니다. *추가*를 클릭하여 검증할 호스트 그룹에 호스트를 추가합니다.
-
검증할 모든 호스트를 추가한 후, 모두 검증 버튼을 클릭하여 계속 진행하세요.
-
모든 호스트가 검증되었다고 가정하고 계속하려면 *다음*을 클릭하세요.
-

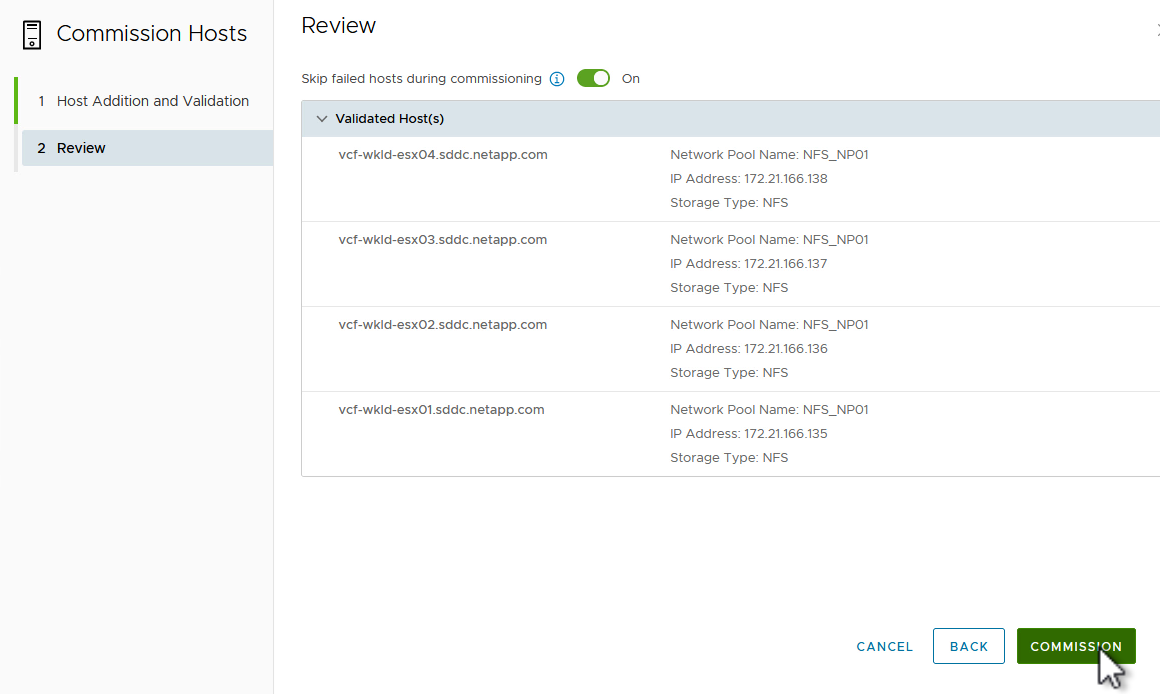

위임할 호스트 목록을 검토하고 위임 버튼을 클릭하여 프로세스를 시작하세요. SDDC 관리자의 작업 창에서 시운전 프로세스를 모니터링합니다.
VI 워크로드 도메인 배포
VI 워크로드 도메인 배포는 VCF 클라우드 관리자 인터페이스를 사용하여 수행됩니다. 여기에서는 저장소 구성과 관련된 단계만 설명합니다.
VI 워크로드 도메인 배포에 대한 단계별 지침은 다음을 참조하세요."SDDC 관리자 UI를 사용하여 VI 워크로드 도메인 배포" .
-
SDDC 관리자 대시보드에서 오른쪽 상단 모서리에 있는 *+ 워크로드 도메인*을 클릭하여 새로운 워크로드 도메인을 만듭니다.
-
VI 구성 마법사에서 필요에 따라 일반 정보, 클러스터, 컴퓨팅, 네트워킹* 및 호스트 선택 섹션을 작성합니다.
VI 구성 마법사에 필요한 정보를 채우는 방법에 대한 정보는 다음을 참조하세요."SDDC 관리자 UI를 사용하여 VI 워크로드 도메인 배포" .
+
-
NFS 저장소 섹션에서 데이터 저장소 이름, NFS 볼륨의 폴더 마운트 지점, ONTAP NFS 저장소 VM LIF의 IP 주소를 입력합니다.
-
VI 구성 마법사에서 스위치 구성 및 라이선스 단계를 완료한 다음 *마침*을 클릭하여 워크로드 도메인 생성 프로세스를 시작합니다.
-
프로세스를 모니터링하고 프로세스 중에 발생하는 모든 검증 문제를 해결합니다.
VMware VAAI용 NetApp NFS 플러그인 설치
VMware VAAI용 NetApp NFS 플러그인은 ESXi 호스트에 설치된 VMware Virtual Disk Libraries를 통합하고 더 빠르게 완료되는 고성능 복제 작업을 제공합니다. 이는 VMware vSphere와 함께 ONTAP 스토리지 시스템을 사용할 때 권장되는 절차입니다.
VMware VAAI용 NetApp NFS 플러그인을 배포하는 방법에 대한 단계별 지침은 다음 지침을 참조하세요."VMware VAAI용 NetApp NFS 플러그인 설치" .
이 솔루션에 대한 비디오 데모
추가 정보
ONTAP 스토리지 시스템 구성에 대한 정보는 다음을 참조하세요."ONTAP 9 문서" 센터.
VCF 구성에 대한 정보는 다음을 참조하세요."VMware Cloud Foundation 문서" .
