ONTAP tools for VMware vSphere 사용하여 VI 워크로드 도메인에 보조 스토리지로 vVols 추가

기여자 kevin-hoke
PDF

이 사용 사례에서는 VMware Cloud Foundation(VCF) Virtual Infrastructure(VI) 워크로드 도메인의 보조 스토리지를 위해 iSCSI를 사용하여 vVols 데이터 저장소를 구성하는 절차를 설명합니다. 이 절차에서는 iSCSI 네트워킹 설정, VMware vSphere용 ONTAP 도구 배포, vVols 데이터 저장소 프로비저닝을 요약합니다.

*iSCSI*는 vVols 데이터 저장소의 저장 프로토콜로 사용됩니다.

iSCSI의 이점

고성능: 빠르고 효율적인 데이터 전송 속도와 낮은 지연 시간을 제공하는 고성능을 제공합니다. 까다로운 엔터프라이즈 애플리케이션과 가상화 환경에 이상적입니다.

관리 용이성: 익숙한 IP 기반 도구와 프로토콜을 사용하여 스토리지 관리를 간소화합니다.

비용 효율성: 기존 이더넷 인프라를 활용하여 특수 하드웨어의 필요성을 줄이고 조직이 안정적이고 확장 가능한 스토리지 솔루션을 구축할 수 있도록 합니다.

NetApp 스토리지 시스템에서 iSCSI를 사용하는 방법에 대한 자세한 내용은 다음을 참조하세요. "iSCSI를 사용한 SAN 프로비저닝" .

시나리오 개요

이 시나리오에서는 다음과 같은 상위 수준 단계를 다룹니다.

  • iSCSI 트래픽을 위한 논리 인터페이스(LIF)가 있는 스토리지 가상 머신(SVM)을 만듭니다.

  • VI 워크로드 도메인에서 iSCSI 네트워크에 대한 분산 포트 그룹을 생성합니다.

  • VI 워크로드 도메인의 ESXi 호스트에서 iSCSI용 vmkernel 어댑터를 생성합니다.

  • VI 워크로드 도메인에 ONTAP 도구를 배포합니다.

  • VI 워크로드 도메인에 새로운 vVols 데이터 저장소를 만듭니다.

필수 조건

이 시나리오에는 다음과 같은 구성 요소와 구성이 필요합니다.

  • 스토리지 트래픽에 전용된 이더넷 스위치의 물리적 데이터 포트가 있는 ONTAP AFF 또는 ASA 스토리지 시스템입니다.

  • VCF 관리 도메인 배포가 완료되었으며 vSphere 클라이언트에 액세스할 수 있습니다.

  • VI 워크로드 도메인이 이전에 배포되었습니다.

NetApp iSCSI에 대해 완전 중복 네트워크 설계를 권장합니다. 다음 다이어그램은 스토리지 시스템, 스위치, 네트워크 어댑터 및 호스트 시스템에 대한 장애 내구성을 제공하는 중복 구성의 예를 보여줍니다. NetApp 을 참조하세요"SAN 구성 참조" 추가 정보를 원하시면.

NVMe-tcp 네트워크 설계



다중 경로 지정 및 여러 경로에 걸친 장애 조치의 경우 NetApp iSCSI 구성의 모든 SVM에 대해 별도의 이더넷 네트워크에 스토리지 노드당 최소 두 개의 LIF를 두는 것을 권장합니다.

이 문서에서는 새로운 SVM을 생성하고 iSCSI 트래픽에 대한 여러 LIF를 생성하기 위해 IP 주소 정보를 지정하는 프로세스를 보여줍니다. 기존 SVM에 새로운 LIF를 추가하려면 다음을 참조하세요."LIF(네트워크 인터페이스) 생성" .

팁 동일한 IP 네트워크에 여러 VMkernel 어댑터가 구성된 상황에서는 ESXi 호스트에서 소프트웨어 iSCSI 포트 바인딩을 사용하여 어댑터 전체에 걸친 부하 분산이 이루어지도록 하는 것이 좋습니다. KB 문서를 참조하세요"ESX/ESXi에서 소프트웨어 iSCSI 포트 바인딩을 사용하기 위한 고려 사항(2038869)" .

VMware에서 VMFS iSCSI 데이터 저장소를 사용하는 것에 대한 추가 정보는 다음을 참조하세요."vSphere VMFS 데이터스토어 - ONTAP 사용한 iSCSI 스토리지 백엔드" .

배포 단계

ONTAP 도구를 배포하고 이를 사용하여 VCF 관리 도메인에 vVols 데이터 저장소를 생성하려면 다음 단계를 완료하세요.

ONTAP 스토리지 시스템에 SVM 및 LIF 생성

다음 단계는 ONTAP 시스템 관리자에서 수행됩니다.

스토리지 VM 및 LIF 생성

iSCSI 트래픽을 위한 여러 LIF와 함께 SVM을 생성하려면 다음 단계를 완료하세요.

  1. ONTAP System Manager에서 왼쪽 메뉴의 *Storage VMs*로 이동한 다음 *+ 추가*를 클릭하여 시작합니다.

    SVM 생성을 시작하려면 +추가를 클릭하세요.



  2. 스토리지 VM 추가 마법사에서 SVM의 이름*을 입력하고, *IP 공간*을 선택한 다음, *액세스 프로토콜*에서 *iSCSI 탭을 클릭하고 iSCSI 사용 확인란을 선택합니다.

    스토리지 VM 마법사 추가 - iSCSI 활성화



  3. 네트워크 인터페이스 섹션에 첫 번째 LIF에 대한 IP 주소, 서브넷 마스크, *브로드캐스트 도메인 및 포트*를 입력합니다. 이후 LIF의 경우 확인란을 활성화하여 나머지 모든 LIF에서 공통 설정을 사용하거나 별도의 설정을 사용할 수 있습니다.

    참고 다중 경로 지정 및 여러 경로에 걸친 장애 조치의 경우 NetApp iSCSI 구성의 모든 SVM에 대해 별도의 이더넷 네트워크에 스토리지 노드당 최소 두 개의 LIF를 두는 것을 권장합니다.

    LIF에 대한 네트워크 정보를 작성하세요



  4. 스토리지 VM 관리 계정(멀티 테넌시 환경의 경우)을 활성화할지 여부를 선택하고 *저장*을 클릭하여 SVM을 생성합니다.

    SVM 계정 활성화 및 완료

ESXi 호스트에서 iSCSI에 대한 네트워킹 설정

다음 단계는 vSphere 클라이언트를 사용하여 VI 워크로드 도메인 클러스터에서 수행됩니다. 이 경우 vCenter Single Sign-On이 사용되므로 vSphere 클라이언트는 관리 및 워크로드 도메인에서 공통적입니다.

iSCSI 트래픽을 위한 분산 포트 그룹 생성

각 iSCSI 네트워크에 대한 새로운 분산 포트 그룹을 생성하려면 다음을 완료하세요.

  1. vSphere 클라이언트에서 워크로드 도메인에 대한 *인벤토리 > 네트워킹*으로 이동합니다. 기존 분산 스위치로 이동하여 *새 분산 포트 그룹…​*을 만드는 작업을 선택합니다.

    새 포트 그룹을 생성하도록 선택하세요



  2. 새 분산 포트 그룹 마법사에서 새 포트 그룹의 이름을 입력하고 *다음*을 클릭하여 계속합니다.

  3. 설정 구성 페이지에서 모든 설정을 작성하세요. VLAN을 사용하는 경우 올바른 VLAN ID를 제공해야 합니다. 계속하려면 *다음*을 클릭하세요.

    VLAN ID를 작성하세요



  4. 완료 준비 페이지에서 변경 사항을 검토하고 *마침*을 클릭하여 새 분산 포트 그룹을 만듭니다.

  5. 두 번째 iSCSI 네트워크에 사용되는 분산 포트 그룹을 생성하려면 이 프로세스를 반복하고 올바른 *VLAN ID*를 입력했는지 확인하세요.

  6. 두 포트 그룹이 모두 생성되면 첫 번째 포트 그룹으로 이동하여 설정 편집…​ 작업을 선택합니다.

    DPG - 설정 편집



  7. 분산 포트 그룹 - 설정 편집 페이지에서 왼쪽 메뉴의 *팀 구성 및 장애 조치*로 이동한 다음 *업링크2*를 클릭하여 *사용하지 않는 업링크*로 이동합니다.

    uplink2를 사용하지 않는 곳으로 이동

  8. 두 번째 iSCSI 포트 그룹에 대해서도 이 단계를 반복합니다. 하지만 이번에는 *uplink1*을 *사용하지 않는 업링크*로 옮깁니다.

    uplink1을 사용하지 않는 곳으로 이동

각 ESXi 호스트에 VMkernel 어댑터를 만듭니다.

워크로드 도메인의 각 ESXi 호스트에서 이 프로세스를 반복합니다.

  1. vSphere 클라이언트에서 워크로드 도메인 인벤토리의 ESXi 호스트 중 하나로 이동합니다. 구성 탭에서 *VMkernel 어댑터*를 선택하고 *네트워킹 추가…​*를 클릭하여 시작합니다.

    네트워킹 추가 마법사 시작



  2. 연결 유형 선택 창에서 *VMkernel 네트워크 어댑터*를 선택하고 *다음*을 클릭하여 계속합니다.

    VMkernel 네트워크 어댑터 선택



  3. 대상 장치 선택 페이지에서 이전에 생성한 iSCSI용 분산 포트 그룹 중 하나를 선택합니다.

    대상 포트 그룹을 선택하세요



  4. 포트 속성 페이지에서 기본값을 유지하고 *다음*을 클릭하여 계속합니다.

    VMkernel 포트 속성

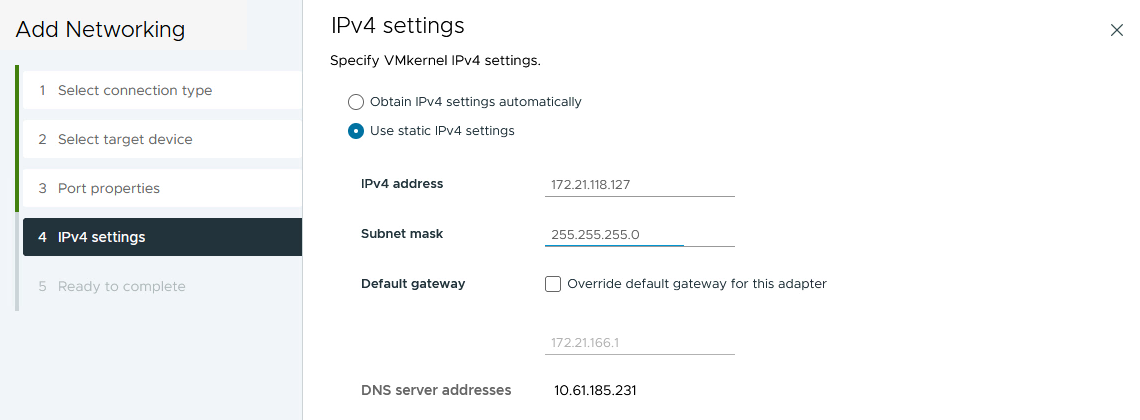

  5. IPv4 설정 페이지에서 IP 주소, *서브넷 마스크*를 입력하고 새로운 게이트웨이 IP 주소를 입력합니다(필요한 경우에만). 계속하려면 *다음*을 클릭하세요.

    VMkernel IPv4 설정



  6. 완료 준비 페이지에서 선택 사항을 검토하고 *마침*을 클릭하여 VMkernel 어댑터를 만듭니다.

    VMkernel 선택 검토



  7. 두 번째 iSCSI 네트워크에 대한 VMkernel 어댑터를 생성하려면 이 과정을 반복합니다.

ONTAP 도구를 배포하고 사용하여 스토리지 구성

다음 단계는 vSphere 클라이언트를 사용하여 VCF 관리 도메인 클러스터에서 수행되며 ONTAP 도구 배포, vVols iSCSI 데이터 저장소 생성, 관리 VM을 새 데이터 저장소로 마이그레이션하는 작업을 포함합니다.

VI 워크로드 도메인의 경우 ONTAP 도구는 VCF 관리 클러스터에 설치되지만 VI 워크로드 도메인과 연결된 vCenter에 등록됩니다.

여러 vCenter 환경에서 ONTAP 도구를 배포하고 사용하는 것에 대한 추가 정보는 다음을 참조하세요."여러 vCenter Server 환경에서 ONTAP 도구를 등록하기 위한 요구 사항" .

ONTAP tools for VMware vSphere 배포

ONTAP tools for VMware vSphere VM 어플라이언스로 배포되며 ONTAP 스토리지를 관리하기 위한 통합 vCenter UI를 제공합니다.

ONTAP tools for VMware vSphere 배포하려면 다음을 완료하세요.

  1. ONTAP 도구 OVA 이미지를 가져옵니다."NetApp 지원 사이트" 로컬 폴더로 다운로드합니다.

  2. VCF 관리 도메인의 vCenter 어플라이언스에 로그인합니다.

  3. vCenter 어플라이언스 인터페이스에서 관리 클러스터를 마우스 오른쪽 버튼으로 클릭하고 *OVF 템플릿 배포…*를 선택합니다.

    OVF 템플릿 배포…​



  4. OVF 템플릿 배포 마법사에서 로컬 파일 라디오 버튼을 클릭하고 이전 단계에서 다운로드한 ONTAP 도구 OVA 파일을 선택합니다.

    OVA 파일 선택



  5. 마법사의 2~5단계에서는 VM의 이름과 폴더를 선택하고, 컴퓨팅 리소스를 선택하고, 세부 정보를 검토한 다음 라이선스 계약에 동의합니다.

  6. 구성 및 디스크 파일의 저장 위치로 VCF 관리 도메인 클러스터의 vSAN 데이터 저장소를 선택합니다.

    OVA 파일 선택



  7. 네트워크 선택 페이지에서 관리 트래픽에 사용되는 네트워크를 선택합니다.

    네트워크 선택



  8. 사용자 정의 템플릿 페이지에서 필요한 모든 정보를 입력하세요.

    • ONTAP 도구에 대한 관리 액세스에 사용되는 비밀번호입니다.

    • NTP 서버 IP 주소.

    • ONTAP 도구 유지 관리 계정 비밀번호.

    • ONTAP 도구 Derby DB 비밀번호.

    • VMware Cloud Foundation(VCF) 활성화 상자를 선택하지 마세요. 보조 저장 장치를 배포하는 데 VCF 모드는 필요하지 않습니다.

    • *VI 워크로드 도메인*에 대한 vCenter 어플라이언스의 FQDN 또는 IP 주소

    • *VI 워크로드 도메인*의 vCenter 어플라이언스에 대한 자격 증명

    • 필수 네트워크 속성 필드를 제공하세요.

      계속하려면 *다음*을 클릭하세요.

      OTV 템플릿 사용자 정의 1

      OTV 템플릿 사용자 정의 2



  9. 완료 준비 페이지에서 모든 정보를 검토하고 마침을 클릭하여 ONTAP 도구 어플라이언스 배포를 시작합니다.

ONTAP 도구에 스토리지 시스템을 추가합니다.

  1. vSphere 클라이언트의 기본 메뉴에서 NetApp ONTAP 도구를 선택하여 액세스합니다.

    NetApp ONTAP 도구



  2. ONTAP 도구 인터페이스의 인스턴스 드롭다운 메뉴에서 관리할 워크로드 도메인과 연결된 ONTAP 도구 인스턴스를 선택합니다.

    OTV 인스턴스를 선택하세요



  3. ONTAP 도구의 왼쪽 메뉴에서 *스토리지 시스템*을 선택한 다음 *추가*를 누릅니다.

    저장 시스템 추가



  4. IP 주소, 저장 시스템의 자격 증명, 포트 번호를 입력하세요. *추가*를 클릭하여 검색 프로세스를 시작하세요.

    참고 vVol에는 SVM 자격 증명이 아닌 ONTAP 클러스터 자격 증명이 필요합니다. 자세한 내용은 다음을 참조하세요. "스토리지 시스템 추가" ONTAP 도구 설명서에서.

    스토리지 시스템 자격 증명 제공

ONTAP 도구에서 스토리지 기능 프로필 만들기

저장 기능 프로필은 저장 어레이 또는 저장 시스템이 제공하는 기능을 설명합니다. 여기에는 서비스 품질 정의가 포함되며 프로필에 정의된 매개변수를 충족하는 스토리지 시스템을 선택하는 데 사용됩니다. 제공된 프로필 중 하나를 사용하거나 새로운 프로필을 만들 수 있습니다.

ONTAP 도구에서 저장 기능 프로필을 생성하려면 다음 단계를 완료하세요.

  1. ONTAP 도구의 왼쪽 메뉴에서 *저장 기능 프로필*을 선택한 다음 *만들기*를 누릅니다.

    저장 용량 프로필

  2. 저장소 기능 프로필 만들기 마법사에서 프로필의 이름과 설명을 입력하고 *다음*을 클릭합니다.

    SCP에 이름 추가

  3. 플랫폼 유형을 선택하고 스토리지 시스템이 All-Flash SAN 어레이가 되도록 지정하려면 *비대칭*을 false로 설정합니다.

    SCP 플랫폼

  4. 다음으로, 프로토콜을 선택하거나 모든 프로토콜을 허용합니다. 계속하려면 *다음*을 클릭하세요.

    SCP 프로토콜

  5. 성능 페이지에서는 허용되는 최소 및 최대 IOP 형태로 서비스 품질을 설정할 수 있습니다.

    SCP에 대한 QoS

  6. 필요에 따라 스토리지 효율성, 공간 예약, 암호화 및 계층화 정책을 선택하여 스토리지 속성 페이지를 완성합니다.

    SCP의 속성

  7. 마지막으로 요약을 검토하고 '마침'을 클릭하여 프로필을 만듭니다.

    SCP 요약

ONTAP 도구에서 vVols 데이터 저장소 만들기

ONTAP 도구에서 vVols 데이터 저장소를 생성하려면 다음 단계를 완료하세요.

  1. ONTAP 도구에서 개요*를 선택하고 *시작하기 탭에서 *프로비저닝*을 클릭하여 마법사를 시작합니다.

    데이터 저장소 제공

  2. 새 데이터 저장소 마법사의 일반 페이지에서 vSphere 데이터 센터 또는 클러스터 대상을 선택합니다. 데이터 저장소 유형으로 * vVols*를 선택하고, 데이터 저장소의 이름을 입력하고, 프로토콜로 *iSCSI*를 선택합니다. 계속하려면 *다음*을 클릭하세요.

    일반 페이지

  3. 스토리지 시스템 페이지에서 스토리지 용량 프로필, 스토리지 시스템 및 SVM을 선택합니다. 계속하려면 *다음*을 클릭하세요.

    저장 시스템

  4. 저장소 속성 페이지에서 데이터 저장소에 대한 새 볼륨을 생성하도록 선택하고 생성할 볼륨의 저장소 속성을 입력합니다. *추가*를 클릭하여 볼륨을 생성한 다음 *다음*을 클릭하여 계속합니다.

    저장 속성

  5. 마지막으로 요약을 검토하고 *마침*을 클릭하여 vVol 데이터 저장소 생성 프로세스를 시작합니다.

    요약 페이지

추가 정보

ONTAP 스토리지 시스템 구성에 대한 정보는 다음을 참조하세요."ONTAP 9 문서" 센터.

VCF 구성에 대한 정보는 다음을 참조하세요."VMware Cloud Foundation 문서" .
