SnapMirror 액티브 동기화(SAN 및 NAS)를 사용하여 워크로드 도메인에 대한 스트레치 클러스터 구성
변경 제안
PDF
이 사용 사례에서는 ONTAP tools for VMware vSphere와 함께 SnapMirror active sync를 사용하여 워크로드 도메인용 스트레치 클러스터를 구성하는 절차를 설명합니다(ONTAP 툴 10.6은 FC 및 iSCSI를 지원함). ONTAP은 SAN(iSCSI, Fibre Channel 및 NVMe over Fabrics 사용) 및 NAS(NFSv3 및 NFSv4.1) 모두에 대해 SnapMirror active sync를 지원합니다.
SAN의 경우 균일 및 비균일 확장 클러스터 구성이 모두 지원됩니다. NAS의 경우 ONTAP 9.19.1에서는 액티브-패시브 구성이 지원됩니다.
|
호스트 근접성 설정은 다중 경로 구성에서 스토리지 트래픽에 대한 최적 경로 선택을 보장하는 데 사용됩니다. 호스트 근접성 설정은 SCSI의 경우 igroup에서, NVMe-oF의 경우 서브시스템에서 구성됩니다. 예를 들어, 균일 호스트 액세스 구성에서 호스트는 확장 클러스터의 두 스토리지 시스템 모두에 액세스할 수 있습니다. 다중 경로 구성에서 최적 경로와 비최적 경로는 호스트 근접성 설정을 기반으로 구성됩니다. |

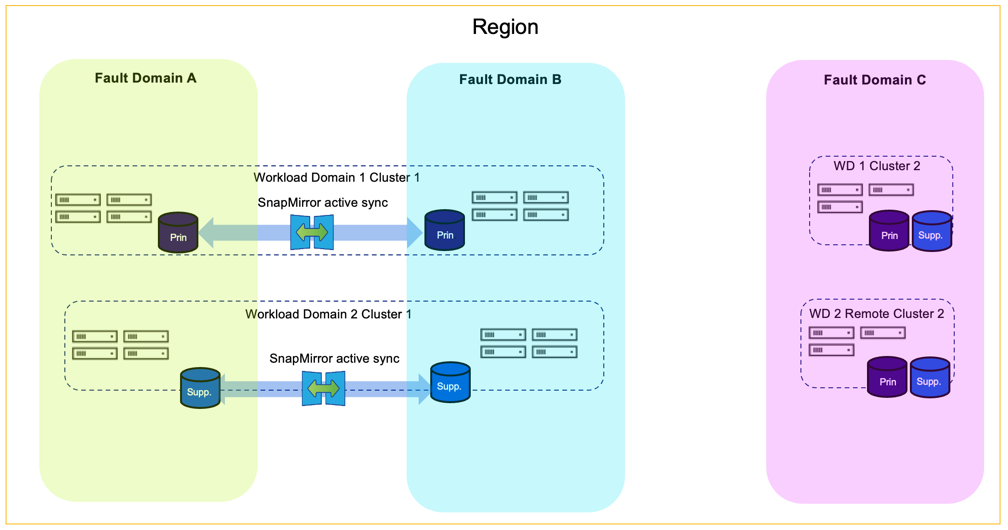

시나리오 개요
VCF 워크로드 도메인의 데이터 저장소는 SnapMirror 액티브 싱크를 사용하여 보호함으로써 확장형 클러스터 솔루션을 제공할 수 있습니다. SAN의 경우 데이터 저장소 수준(일관성 그룹)에서 보호가 활성화되고, NAS의 경우 SVM 수준에서 보호됩니다.
필수 조건
워크로드 도메인의 주 스토리지
워크로드 도메인은 VCF Ops 툴을 사용하여 가져오기 또는 생성 방식으로 만들 수 있습니다.
-
지원되는 프로토콜을 사용하여 워크로드 도메인을 생성합니다.
-
"vCenter 플러그인을 배포하려면 ONTAP 도구 관리자에 워크로드 도메인 vCenter를 등록하세요."
-
iSCSI 및 FC 데이터스토어에 대해서는 "vSphere 데이터스토어를 ONTAP tools로 보호합니다"을 참조하십시오.
-
NVMe-oF 및 NFS 데이터스토어의 경우, 아래 비디오 데모를 참조하여 SnapMirror 액티브 동기화를 사용하여 워크로드 도메인의 데이터스토어를 보호하는 단계를 확인하십시오.
워크로드 도메인의 추가 스토리지
워크로드 도메인이 가동되어 실행되면 ONTAP tools를 사용하여 추가 데이터스토어를 생성하고 보호할 수 있습니다. SnapMirror 활성 동기화에 대한 자세한 내용은 다음을 참조하십시오. "ONTAP SnapMirror active sync에 대해 알아봅니다"
|
ONTAP tools 10.6 이상 버전에서는 SnapMirror 활성 동기화를 사용하여 워크로드 도메인의 데이터 저장소를 보호할 수 있습니다. 아래 비디오 데모를 참조하여 SnapMirror 활성 동기화를 사용하여 워크로드 도메인의 데이터 저장소를 보호하는 단계를 확인하십시오. |
추가 정보
ONTAP 스토리지 시스템 구성에 대한 정보는 다음을 참조하세요."ONTAP 9 문서" 센터.
VCF 구성에 대한 정보는 다음을 참조하세요."VMware Cloud Foundation 문서" .
