ONTAP Select 스토리지: 일반 개념 및 특성
변경 제안
PDF
특정 스토리지 구성 요소를 살펴보기 전에 ONTAP Select 환경에 적용되는 일반적인 스토리지 개념을 살펴보십시오.
스토리지 구성 단계
ONTAP Select 호스트 스토리지의 주요 구성 단계는 다음과 같습니다.
-
배포 전 사전 요구 사항
-
각 하이퍼바이저 호스트가 ONTAP Select 배포를 위해 구성되고 준비되었는지 확인하십시오.
-
구성에는 물리적 드라이브, RAID 컨트롤러 및 그룹, LUN, 그리고 관련 네트워크 준비가 포함됩니다.
-
이 구성은 ONTAP Select 외부에서 수행됩니다.
-
-
하이퍼바이저 관리자 유틸리티를 사용한 구성
-
하이퍼바이저 관리 유틸리티(예: VMware 환경의 vSphere)를 사용하여 스토리지의 특정 측면을 구성할 수 있습니다.
-
이 구성은 ONTAP Select 외부에서 수행됩니다.
-
-
ONTAP Select Deploy 관리 유틸리티를 사용한 구성
-
Deploy 관리 유틸리티를 사용하여 핵심 논리 스토리지 구조를 구성할 수 있습니다.
-
이 작업은 CLI 명령을 통해 명시적으로 수행되거나 배포의 일부로 유틸리티에 의해 자동으로 수행됩니다.
-
-
배포 후 구성
-
ONTAP Select 배포가 완료되면 ONTAP CLI 또는 System Manager를 사용하여 클러스터를 구성할 수 있습니다.
-
이 구성은 ONTAP Select Deploy 외부에서 수행됩니다.
-
관리형 스토리지와 비관리형 스토리지
ONTAP Select에서 액세스하고 직접 제어하는 스토리지는 관리형 스토리지입니다. 동일한 하이퍼바이저 호스트의 다른 모든 스토리지는 비관리형 스토리지입니다.
동종 물리적 스토리지
ONTAP Select 관리형 스토리지를 구성하는 모든 물리적 드라이브는 동질적이어야 합니다. 즉, 모든 하드웨어는 다음과 같은 특성에 있어 동일해야 합니다.
-
유형(SAS, NL-SAS, SATA, SSD)
-
속도(RPM)

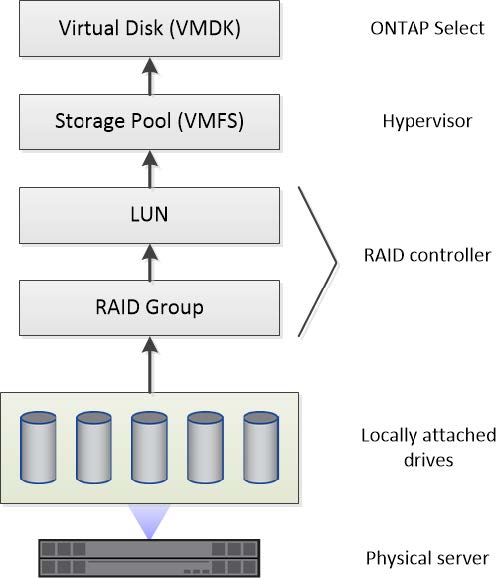

로컬 스토리지 환경의 그림
각 하이퍼바이저 호스트에는 ONTAP Select에서 사용할 수 있는 로컬 디스크 및 기타 논리적 스토리지 구성 요소가 포함되어 있습니다. 이러한 스토리지 구성 요소는 물리적 디스크부터 시작하여 계층 구조로 구성됩니다.
로컬 스토리지 구성 요소의 특성
ONTAP Select 환경에서 사용되는 로컬 스토리지 구성 요소에 적용되는 몇 가지 개념이 있습니다. ONTAP Select 구축을 준비하기 전에 이러한 개념을 숙지해야 합니다. 이러한 개념은 RAID 그룹 및 LUN, 스토리지 풀, 가상 디스크의 범주에 따라 정리되어 있습니다.
물리적 드라이브를 RAID 그룹 및 LUN으로 그룹화
하나 이상의 물리적 디스크를 호스트 서버에 로컬로 연결하여 ONTAP Select에서 사용할 수 있습니다. 이러한 물리적 디스크는 RAID 그룹에 할당되며, 해당 그룹은 하나 이상의 LUN으로 하이퍼바이저 호스트 운영 체제에 제공됩니다. 각 LUN은 하이퍼바이저 호스트 운영 체제에 물리적 하드 드라이브로 인식됩니다.
ONTAP Select 호스트를 구성할 때 다음 사항에 유의해야 합니다.
-
관리되는 모든 스토리지는 단일 RAID 컨트롤러를 통해 액세스할 수 있어야 합니다.
-
제조사에 따라 각 RAID 컨트롤러는 RAID 그룹당 최대 드라이브 수를 지원합니다
하나 이상의 RAID 그룹
각 ONTAP Select 호스트에는 하나의 RAID 컨트롤러가 있어야 합니다. ONTAP Select에 대해 단일 RAID 그룹을 생성해야 합니다. 하지만 특정 상황에서는 둘 이상의 RAID 그룹 생성을 고려할 수 있습니다. "모범 사례 요약"을(를) 참조하십시오.
스토리지 풀 고려 사항
ONTAP Select 배포를 준비하는 과정에서 알아야 할 스토리지 풀과 관련된 몇 가지 문제가 있습니다.
|
VMware 환경에서 스토리지 풀은 VMware 데이터 저장소와 동의어입니다. |
스토리지 풀 및 LUN
각 LUN은 하이퍼바이저 호스트에서 로컬 디스크로 인식되며 하나의 스토리지 풀의 일부가 될 수 있습니다. 각 스토리지 풀은 하이퍼바이저 호스트 OS에서 사용할 수 있는 파일 시스템으로 포맷됩니다.
ONTAP Select 배포의 일부로 스토리지 풀이 올바르게 생성되었는지 확인해야 합니다. 하이퍼바이저 관리 툴을 사용하여 스토리지 풀을 생성할 수 있습니다. 예를 들어 VMware의 경우 vSphere 클라이언트를 사용하여 스토리지 풀을 생성할 수 있습니다. 그런 다음 스토리지 풀이 ONTAP Select Deploy 관리 유틸리티로 전달됩니다.
ESXi에서 가상 디스크 관리
ONTAP Select 배포를 준비하는 과정에서 알아야 할 가상 디스크와 관련된 몇 가지 문제가 있습니다.
가상 디스크 및 파일 시스템
ONTAP Select 가상 머신에는 여러 개의 가상 디스크 드라이브가 할당됩니다. 각 가상 디스크는 실제로 스토리지 풀에 포함된 파일이며 하이퍼바이저에 의해 유지 관리됩니다. ONTAP Select에서 사용하는 디스크에는 주로 시스템 디스크와 데이터 디스크 등 여러 유형이 있습니다.
가상 디스크와 관련하여 다음 사항도 유의해야 합니다.
-
가상 디스크를 생성하기 전에 스토리지 풀을 사용할 수 있어야 합니다.
-
가상 디스크는 가상 머신이 생성되기 전에는 생성할 수 없습니다.
-
모든 가상 디스크를 생성하려면 ONTAP Select Deploy 관리 유틸리티를 사용해야 합니다(즉, 관리자가 Deploy 유틸리티 외부에서 가상 디스크를 생성해서는 안 됩니다).
가상 디스크 구성
가상 디스크는 ONTAP Select에서 관리됩니다. 배포 관리 유틸리티를 사용하여 클러스터를 생성할 때 자동으로 생성됩니다.
ESXi의 외부 스토리지 환경 그림
ONTAP Select vNAS 솔루션을 사용하면 ONTAP Select에서 하이퍼바이저 호스트 외부에 있는 스토리지의 데이터 저장소를 사용할 수 있습니다. 이러한 데이터 저장소는 VMware vSAN을 사용하여 네트워크를 통해 액세스하거나 외부 스토리지 어레이에서 직접 액세스할 수 있습니다.
ONTAP Select는 하이퍼바이저 호스트 외부에 있는 다음과 같은 유형의 VMware ESXi 네트워크 데이터스토어를 사용하도록 구성할 수 있습니다.
-
vSAN(Virtual SAN)
-
VMFS
-
NFS
vSAN 데이터 저장소

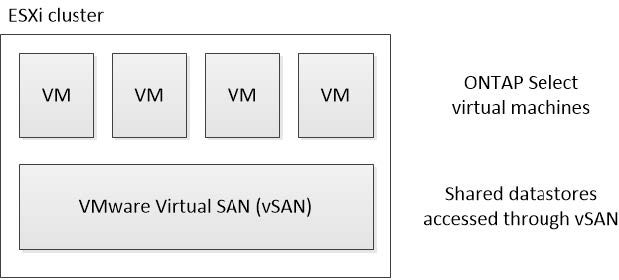

모든 ESXi 호스트는 하나 이상의 로컬 VMFS 데이터 저장소를 가질 수 있습니다. 일반적으로 이러한 데이터 저장소는 로컬 호스트에서만 액세스할 수 있습니다. 그러나 VMware vSAN을 사용하면 ESXi 클러스터의 각 호스트가 클러스터의 모든 데이터 저장소를 로컬인 것처럼 공유할 수 있습니다. 다음 그림은 vSAN이 ESXi 클러스터의 호스트 간에 공유되는 데이터 저장소 풀을 생성하는 방법을 보여줍니다.
외부 스토리지 어레이의 VMFS 데이터 저장소

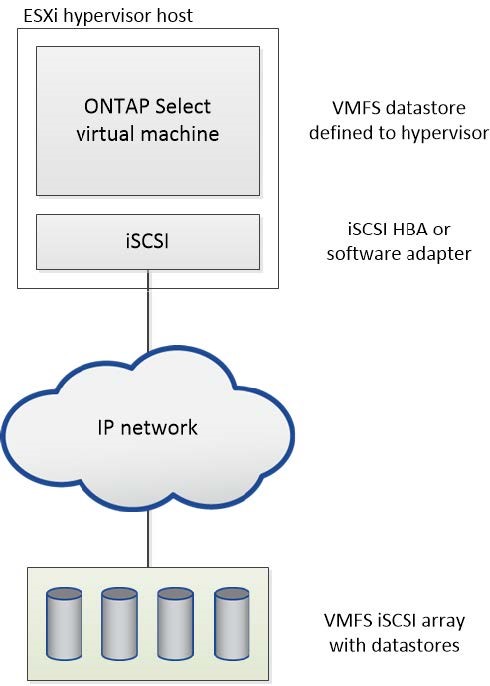

외부 스토리지 어레이에 상주하는 VMFS 데이터스토어를 생성할 수 있습니다. 스토리지는 여러 다양한 네트워크 프로토콜 중 하나를 사용하여 액세스됩니다. 다음 그림은 iSCSI 프로토콜을 사용하여 액세스되는 외부 스토리지 어레이의 VMFS 데이터스토어를 보여줍니다.
|
|
ONTAP Select는 iSCSI, Fiber Channel 및 Fiber Channel over Ethernet을 포함하여 VMware 스토리지/SAN 호환성 문서에 설명된 모든 외부 스토리지 어레이를 지원합니다. |
외부 스토리지 어레이의 NFS 데이터 저장소

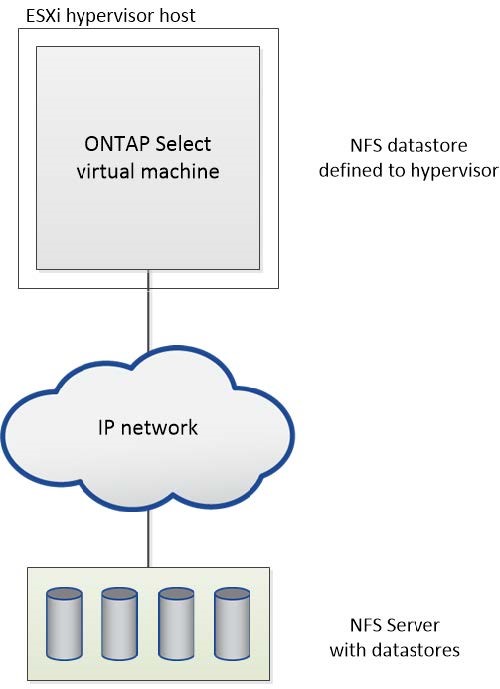

외부 스토리지 어레이에 NFS 데이터스토어를 생성할 수 있습니다. 이 스토리지는 NFS 네트워크 프로토콜을 사용하여 액세스됩니다. 다음 그림은 NFS 서버 어플라이언스를 통해 액세스되는 외부 스토리지의 NFS 데이터스토어를 보여줍니다.
