다음 섹션에서는 NetApp AFX 클러스터 하드웨어에 대한 세부 정보를 다룹니다. NetApp AFX 하드웨어에 대한 최신 정보는 "https://hwu.netapp.com"을 참조하십시오.
지원되는 hardware
NetApp AFX에서 지원하는 하드웨어에 대한 최신 정보는 "https://hwu.netapp.com"을(를) 참조하십시오.
노드
NetApp AFX 노드에는 AFX 1K(AFF A1K 기반)와 AFX 2K가 있습니다. 이 노드들은 스토리지용 온보드 디스크가 없으며, 성능 요구 사항에 따라 노드를 쉽게 추가 및 제거할 수 있도록 모듈식으로 설계되었습니다. 각 노드는 2U의 랙 공간을 차지하며, AFX 클러스터에 추가될수록 성능이 선형적으로 향상됩니다.

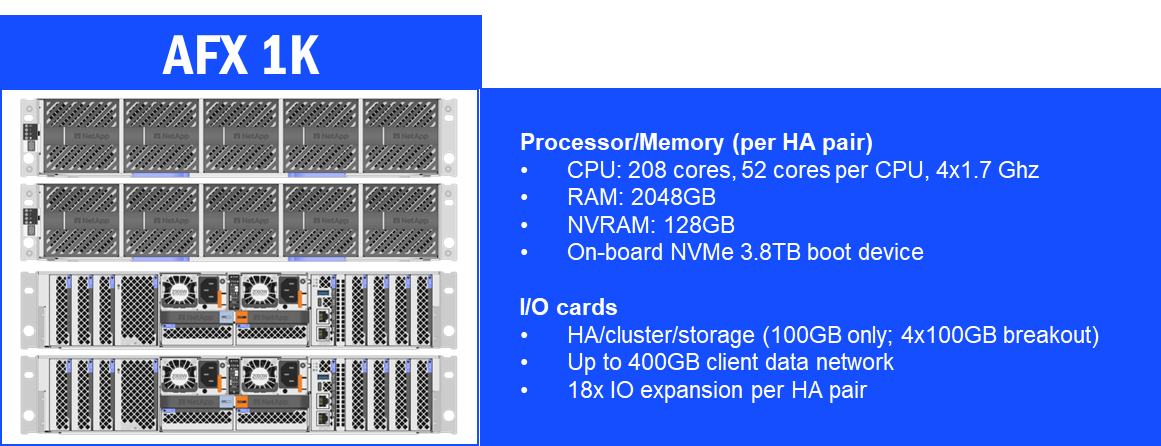

NetApp AFX 1K 노드 세부 정보

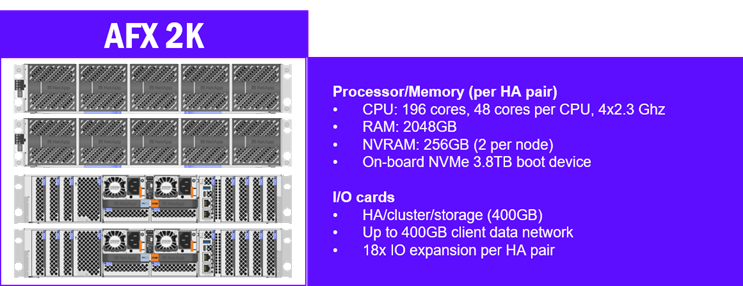

NetApp AFX 2K 노드 세부 정보
하드웨어 슬롯
NetApp AFX 1K 노드는 다음과 같은 슬롯 할당을 사용합니다.
-
슬롯 1은 HA 복제 전용입니다.
-
슬롯 7은 클러스터 복제 전용입니다.
-
슬롯 10과 11은 스토리지 쉘프 통신 전용입니다.
NetApp AFX 2K 노드는 다음과 같은 슬롯 할당을 사용합니다.
-
슬롯 1은 HA 복제 전용입니다.
-
슬롯 2은 클러스터 복제 전용입니다.
-
슬롯 8B와 10A는 스토리지 셸프 통신 전용입니다.
쉘프
NetApp AFX 셸프는 AFF 시스템에서 사용하는 것과 동일한 엔클로저를 사용합니다. AFX 셸프의 주요 차이점은 사용되는 모듈에 있습니다. NSM140 모듈은 향상된 성능 기능을 제공하며 분산형 ONTAP을 가능하게 합니다. 몇 가지 주요 고려 사항은 다음과 같습니다.
-
완전히 채워진 쉘프만 지원됩니다.
-
NetApp AFX는 연결 시 쉘프를 자동으로 감지합니다.
-
현재 셸프 제거는 지원되지 않습니다.

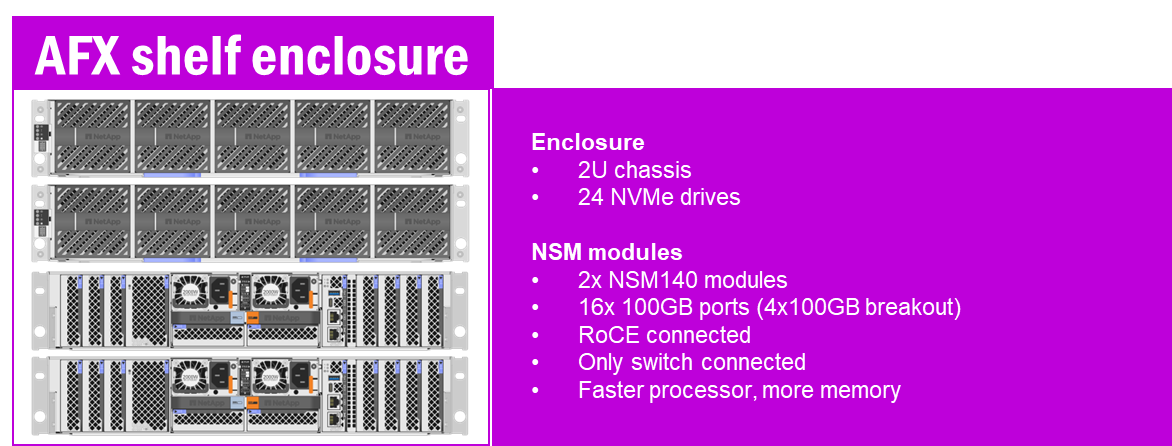

NetApp AFX 쉘프 엔클로저 세부 정보
스위치
NetApp AFX는 클러스터 데이터베이스 복제, 원격 데이터 작업, 스토리지 작업 및 NVRAM 미러링과 같은 클러스터 내 통신을 위해 여전히 백엔드 클러스터 스위치를 사용합니다. 기능적으로 통합 ONTAP과 NetApp AFX 클러스터 스위치 간의 유일한 차이점은 다음과 같습니다.
-
400GbE 지원
-
새 HA VLAN
-
자세한 내용은 "Cisco 스위치 데이터 시트"를 참조하십시오.

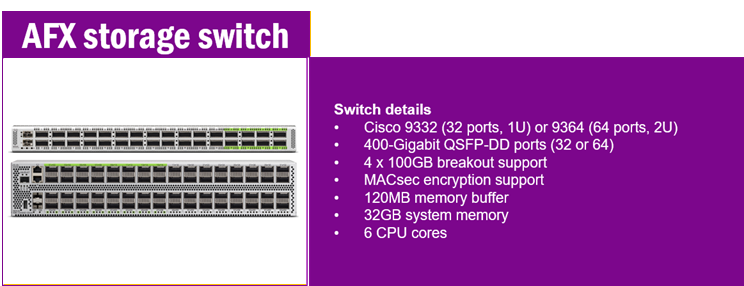

NetApp AFX 클러스터 스위치
클러스터 스위치 연결
NetApp AFX는 주요 아키텍처 개념의 상당 부분을 백엔드 클러스터 스위치에 의존하여 구현합니다. 예를 들어, 클러스터 인터페이스, 스토리지 어댑터, 스토리지 셸프, NVRAM 카드 모두 클러스터 스위치에 연결됩니다. 클러스터 스위치는 400GB 대역폭을 지원합니다. AFX 1K 플랫폼에서는 백엔드 클러스터 네트워크 포트가 클러스터 스위치에 100GB 연결만 지원하는 반면, AFX 2K에서는 400GB 연결을 지원합니다. 따라서 AFX 1K 백엔드 노드 연결에는 스위치에서 사용하는 포트 수를 줄이기 위해 4 x 100GB 브레이크아웃 케이블이 사용됩니다. AFX 2K는 노드당 6개의 포트(HA 2개, 클러스터 2개, 스토리지 2개)를 사용하여 스위치에 1:1 400GB 연결을 제공합니다. 스토리지 셸프 모듈은 여전히 100GB 인터페이스를 사용합니다. 예를 들어, 16 x 100GB 스토리지 셸프 모듈 포트는 스위치에서 4개의 포트만 사용하는 반면, AFX 1K 노드의 총 8개 포트는 스위치에서 2개의 포트를 사용합니다.

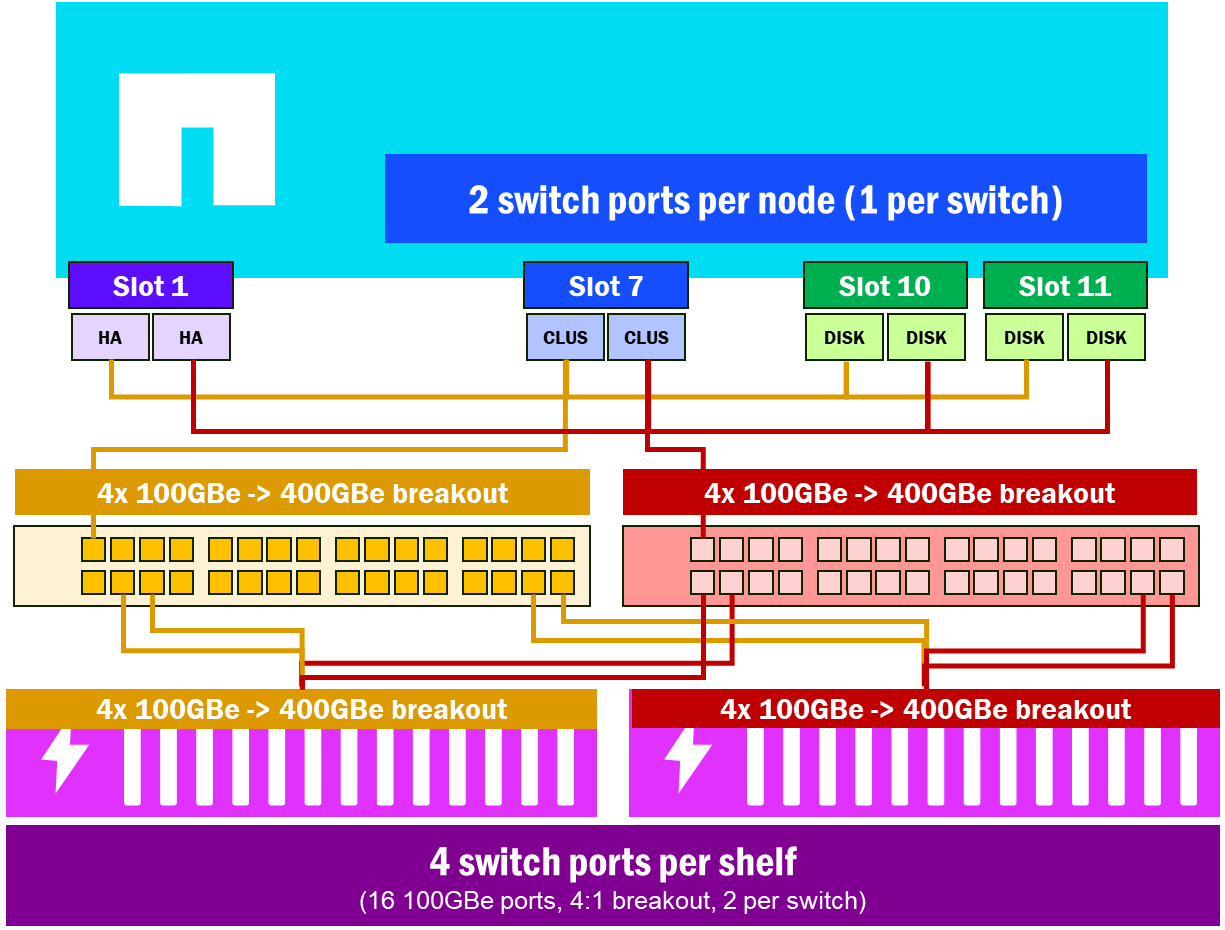

NetApp AFX 스위치 케이블링
스위치 선택 안내
각 스위치에 필요한 400GbE 포트 수를 합산한 다음, 해당 총 포트 수를 수용할 수 있는 가장 작은 스위치 클래스를 선택합니다. NetApp AFX는 클러스터 스위치 두 개를 사용하므로 각 스위치의 크기를 독립적으로 결정해야 합니다. 각 스위치에서 두 개의 포트는 ISL(9332: 31~32번 포트, 9364: 63~64번 포트)에 예약되어 있으므로 9332에는 30개, 9364에는 62개의 사용 가능한 포트가 남습니다.
스위치당 포트 수:
-
AFX 1K: 노드당 400GbE 포트 1개 (4 x 100GB 브레이크아웃에 100GB 노드 포트 4개)
-
AFX 2K: 스위치당 노드당 3개의 400GbE 포트(노드당 1:1 400GB 포트 6개: HA 2개, 클러스터 2개, 스토리지 2개)
-
셸프: 셸프당 2개의 400GbE 포트(스위치당 4개의 100GB 브레이크아웃에 8개의 100GB 셸프 포트)
| 필요한 400GbE 포트 합계(스위치당) | 스위치 |
|---|---|
32개 포트에 장착 가능 (ISL 후 30개 포트 사용 가능) |
Cisco Nexus 9332D-GX2B(1U, 32 x 400GbE) |
64개 포트에 장착 가능 (ISL 후 62개 포트 사용 가능) |
Cisco Nexus 9364D-GX2A (2U, 64 x 400GbE) |
64개 이상의 포트 |
Cisco Nexus 9808 또는 "Hardware Universe"에 명시된 대로 |
32노드 클러스터
현재 최대 노드 수인 32개 노드 클러스터(참조 "최대값 및 제한값")는 AFX 1K에서는 스위치당 32 × 400GbE 포트를, AFX 2K에서는 스위치당 96 × 400GbE 포트(32 × 3)를 쉘프를 제외하고 사용합니다.
| 스위치 | AFX 1K (32개 노드) | AFX 2K (32개 노드) |
|---|---|---|
Cisco Nexus 9332D-GX2B |
지원되지 않음(노드 포트 32개는 사용 가능한 포트 30개를 초과합니다) |
지원되지 않음 |
Cisco Nexus 9364D-GX2A |
32개 노드와 8~12개 선반(4:1~8:3) |
지원되지 않음(노드 포트 96개, 사용 가능한 포트 62개 초과) |
Cisco Nexus 9808 |
32개 노드와 8~12개 선반(4:1~8:3) |
32개 노드와 8~12개 선반(4:1~8:3) |
스위치당 최대 노드 수
노드 대 셸프 비율이 최소 4:1, 최대 8:3(참조 "노드 대 쉘프 비율")이고, 노드 수는 짝수(HA 쌍), 셸프는 최소 2개 이상이어야 합니다. 다음 조합은 해당 범위 내에서 각 스위치에 맞는 최대 노드 수입니다.
| 스위치 | AFX 1K (최대 노드 + 셸프) | AFX 2K (최대 노드 + 셸프) |
|---|---|---|
Cisco Nexus 9332D-GX2B |
노드 20개 + 선반 5개 (4:1; 8:3은 남은 포트에 맞지 않음) |
8개 노드 + 2~3개 선반 |
Cisco Nexus 9364D-GX2A |
32개 노드 + 8~12개 선반 |
16개 노드 + 4~6개 선반 |
Cisco Nexus 9808 |
32개 노드 + 8~12개 선반 |
32개 노드 + 8~12개 선반 |
지원되는 최신 스위치 모델 및 제한 사항은 "Hardware Universe" 및 "AFX 케이블링 설명서"을 참조하십시오.
디스크 유형 및 크기
NetApp AFX는 현재 다음과 같은 크기의 NVMe 연결 SSD만 지원합니다.
-
15.3 TB
-
30.1 TB
-
60.6 TB
TLC와 QLC
NetApp AFX는 TLC와 QLC 플래시 메모리 유형을 모두 활용할 수 있습니다. 15.3TB 드라이브는 TLC 모델이며, 30.1TB 이상의 드라이브는 QLC 모델입니다. 미디어 유형에 관계없이 NVIDIA SuperPod 인증 성능 표준을 충족할 수 있습니다.
NetApp AFX에 사용되는 모든 드라이브는 성능 등급이 지정된 드라이브이며, QLC와 TLC는 읽기 트래픽에서 거의 동일한 성능을 제공합니다. QLC는 쓰기 성능이 TLC에 비해 약간 떨어지며, 쓰기 작업이 많은 워크로드에서는 마모 평준화 현상이 약간 더 많이 발생할 수 있습니다.
성능 수치는 "쉘프별 성능"을 참조하십시오.
사용할 드라이브 유형을 선택할 때는 스토리지가 호스팅할 워크로드와 관련된 성능/용량 밀도 트레이드오프를 고려해야 합니다.
