Cloud Volumes ONTAP을 위한 Google Cloud 네트워킹 요구사항

기여자 netapp-manini netapp-ahibbard
PDF

NetApp Console은 Google Cloud의 Cloud Volumes ONTAP을 위해 IP 주소, 넷마스크, 라우팅 등 네트워킹 구성 요소를 설정합니다. 아웃바운드 인터넷 액세스가 가능하고, 충분한 사설 IP 주소가 확보되어 있으며, 올바른 연결이 설정되어 있는지 확인해야 합니다.

HA 쌍을 배포하려면 다음을 수행해야 합니다."Google Cloud에서 HA 쌍이 작동하는 방식 알아보기" .

Cloud Volumes ONTAP 요구 사항

Google Cloud 환경은 다음 요구 사항을 충족해야 합니다.

단일 노드 시스템에 대한 요구 사항

단일 노드 시스템을 구축하려면 네트워킹이 다음 요구 사항을 충족하는지 확인하십시오.

하나의 VPC

단일 노드 시스템에는 하나의 Virtual Private Cloud(VPC)가 필요합니다.

개인 IP 주소

Google Cloud의 단일 노드 시스템의 경우 Console은 다음에 프라이빗 IP 주소를 할당합니다.

  • 마디

  • 무리

  • 스토리지 VM

  • 데이터 NAS LIF

  • 데이터 iSCSI LIF

API를 사용하여 Cloud Volumes ONTAP 배포하고 다음 플래그를 지정하면 스토리지 VM(SVM) 관리 LIF 생성을 건너뛸 수 있습니다.

skipSvmManagementLif: true

참고 LIF는 물리적 포트와 연결된 IP 주소입니다. SnapCenter 와 같은 관리 도구에는 스토리지 VM(SVM) 관리 LIF가 필요합니다.

HA 쌍에 대한 특정 요구 사항

HA 쌍을 배포하려면 네트워킹이 다음 요구 사항을 충족하는지 확인하세요.

하나 또는 여러 개의 구역

여러 영역 또는 단일 영역에 HA 구성을 배포하여 데이터의 고가용성을 보장할 수 있습니다. 콘솔에서 HA 쌍을 생성할 때 여러 영역 또는 단일 영역을 선택하라는 메시지가 표시됩니다.

  • 여러 구역(권장)

    세 개의 영역에 걸쳐 HA 구성을 배포하면 한 영역에서 장애가 발생하더라도 데이터 가용성을 지속적으로 유지할 수 있습니다. 쓰기 성능은 단일 영역보다 약간 낮지만, 그 차이는 미미합니다.

  • 단일 구역

    단일 영역에 배포되는 경우 Cloud Volumes ONTAP HA 구성은 확산 배치 정책을 사용합니다. 이 정책은 오류 격리를 위해 별도의 영역을 사용하지 않고도 영역 내의 단일 장애 지점으로부터 HA 구성이 보호되도록 보장합니다.

    이 배포 모델을 사용하면 영역 간에 데이터 유출 요금이 발생하지 않으므로 비용이 절감됩니다.

4개의 가상 사설 클라우드

Google Cloud에서는 각 네트워크 인터페이스가 별도의 VPC 네트워크에 있어야 하므로 HA 구성에는 4개의 Virtual Private Cloud(VPC)가 필요합니다.

HA 쌍을 생성할 때 콘솔에서는 4개의 VPC를 선택하라는 메시지가 표시됩니다.

  • 데이터 및 노드에 대한 인바운드 연결을 위한 VPC-0

  • 노드와 HA 중재자 간 내부 통신을 위한 VPC-1, VPC-2 및 VPC-3

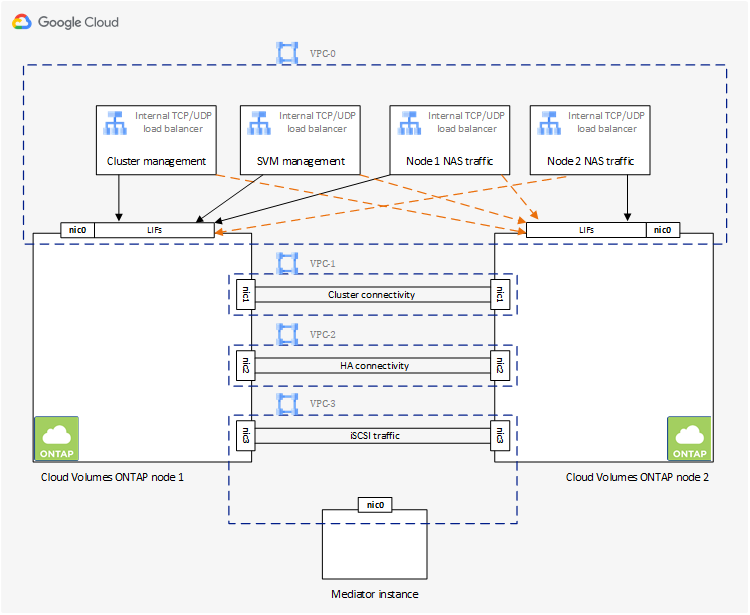

구성에 필요한 Cloud Volume HA 쌍과 4개의 VPC를 보여주는 개념적 이미지입니다.

서브넷

각 VPC에는 개인 서브넷이 필요합니다.

Console 에이전트를 VPC-0에 배치하는 경우 API에 액세스하고 데이터 계층화를 활성화하려면 서브넷에서 Private Google Access를 활성화해야 합니다.

이러한 VPC 내의 서브넷은 서로 겹치지 않는 고유한 CIDR 범위를 가져야 합니다.

개인 IP 주소

콘솔은 Google Cloud의 Cloud Volumes ONTAP 에 필요한 수의 개인 IP 주소를 자동으로 할당합니다. 네트워크에 사용 가능한 개인 주소가 충분한지 확인해야 합니다.

Cloud Volumes ONTAP에 할당된 LIF 수는 단일 노드 시스템을 배포하는지 또는 HA 쌍을 배포하는지에 따라 달라집니다. LIF는 물리적 포트와 연결된 IP 주소입니다. SVM 관리 LIF는 SnapCenter와 같은 관리 툴에 필요합니다.

  • 단일 노드 콘솔은 단일 노드 시스템에 4개의 IP 주소를 할당합니다:

    • 노드 관리 LIF

    • 클러스터 관리 LIF

    • iSCSI 데이터 LIF

      참고 iSCSI LIF는 iSCSI 프로토콜을 통해 클라이언트 액세스를 제공하며 시스템에서 다른 중요한 네트워킹 워크플로에 사용됩니다. 이러한 LIF는 필수이므로 삭제하면 안 됩니다.

    • 나스 라이프

      API를 사용하여 Cloud Volumes ONTAP 배포하고 다음 플래그를 지정하면 스토리지 VM(SVM) 관리 LIF 생성을 건너뛸 수 있습니다.

    skipSvmManagementLif: true

  • HA 쌍 콘솔은 HA 쌍에 12-13개의 IP 주소를 할당합니다.

    • 두 개의 노드 관리 LIF(e0a)

    • 클러스터 관리 LIF(e0a) 1개

    • 두 개의 iSCSI LIF (e0a)

      참고 iSCSI LIF는 iSCSI 프로토콜을 통해 클라이언트 액세스를 제공하며 시스템에서 다른 중요한 네트워킹 워크플로에 사용됩니다. 이러한 LIF는 필수이므로 삭제하면 안 됩니다.

    • NAS LIF 1개 또는 2개(e0a)

    • 두 개의 클러스터 LIF(e0b)

    • 두 개의 HA 인터커넥트 IP 주소(e0c)

    • 두 개의 RSM iSCSI IP 주소(e0d)

      API를 사용하여 Cloud Volumes ONTAP 배포하고 다음 플래그를 지정하면 스토리지 VM(SVM) 관리 LIF 생성을 건너뛸 수 있습니다.

    skipSvmManagementLif: true

내부 로드 밸런서

콘솔은 Cloud Volumes ONTAP HA 쌍으로 들어오는 트래픽을 관리하는 4개의 Google Cloud 내부 로드 밸런서(TCP/UDP)를 생성합니다. 별도의 설정은 필요하지 않습니다. 이 정보는 네트워크 트래픽을 이해하고 보안 문제를 해결하는 데 도움이 됩니다.

한 로드 밸런서는 클러스터 관리용이고, 다른 하나는 스토리지 VM(SVM) 관리용이며, 다른 하나는 노드 1로의 NAS 트래픽용이고, 마지막 하나는 노드 2로의 NAS 트래픽용입니다.

각 로드 밸런서의 설정은 다음과 같습니다.

  • 공유된 개인 IP 주소 하나

  • 글로벌 건강 검진 한 번

    기본적으로 상태 점검에 사용되는 포트는 63001, 63002, 63003입니다.

  • 하나의 지역 TCP 백엔드 서비스

  • 하나의 지역 UDP 백엔드 서비스

  • 하나의 TCP 전달 규칙

  • UDP 전달 규칙 1개

  • 글로벌 접근이 비활성화되었습니다

    기본적으로 글로벌 액세스는 비활성화되어 있지만 배포 후 활성화할 수 있습니다. 지역 간 트래픽은 지연 시간이 상당히 길어 의도치 않은 지역 간 마운트로 인한 사용자 불편을 방지하기 위해 비활성화했습니다. 비즈니스 요구 사항에 따라 필요한 경우에만 글로벌 액세스를 활성화하십시오.

공유 VPC

Cloud Volumes ONTAP 과 콘솔 에이전트는 Google Cloud 공유 VPC와 독립형 VPC에서 지원됩니다.

단일 노드 시스템의 경우 VPC는 공유 VPC 또는 독립형 VPC일 수 있습니다.

HA 쌍의 경우 4개의 VPC가 필요합니다. 각 VPC는 공유형이거나 독립형일 수 있습니다. 예를 들어, VPC-0은 공유 VPC가 될 수 있고, VPC-1, VPC-2, VPC-3은 독립형 VPC가 될 수 있습니다.

공유 VPC를 사용하면 여러 프로젝트에서 가상 네트워크를 구성하고 중앙에서 관리할 수 있습니다. _호스트 프로젝트_에서 공유 VPC 네트워크를 설정하고 _서비스 프로젝트_에서 콘솔 에이전트와 Cloud Volumes ONTAP 가상 머신 인스턴스를 배포할 수 있습니다.

"Google Cloud 문서: 공유 VPC 개요" .

"콘솔 에이전트 배포에서 다루는 필수 공유 VPC 권한을 검토하세요."

VPC에서의 패킷 미러링

"패킷 미러링"Cloud Volumes ONTAP 배포하는 Google Cloud 서브넷에서 비활성화해야 합니다.

아웃바운드 인터넷 접속

Cloud Volumes ONTAP 시스템은 다양한 기능을 위해 외부 엔드포인트에 도달하려면 아웃바운드 인터넷 액세스가 필요합니다. 보안 요구사항이 엄격한 환경에서 이러한 엔드포인트가 차단되면 Cloud Volumes ONTAP은 제대로 작동할 수 없습니다.

콘솔 에이전트는 일상적인 작업을 위해 여러 엔드포인트와도 통신합니다. 엔드포인트에 대한 자세한 내용은 "콘솔 에이전트에서 연결된 엔드포인트 보기" 및 "콘솔 사용을 위한 네트워킹 준비"을 참조하십시오.

Cloud Volumes ONTAP 엔드포인트

Cloud Volumes ONTAP 이러한 엔드포인트를 사용하여 다양한 서비스와 통신합니다.

엔드포인트 적용 가능 목적 배포 모드 엔드포인트를 사용할 수 없는 경우의 영향

\ https://netapp-cloud-account.auth0.com

입증

콘솔에서 인증에 사용됩니다.

표준 모드와 제한 모드.

사용자 인증에 실패하고 다음 서비스를 계속 사용할 수 없습니다.

  • Cloud Volumes ONTAP 서비스

  • ONTAP 서비스

  • 프로토콜 및 프록시 서비스

\ https://api.bluexp.netapp.com/tenancy

차용

콘솔에서 Cloud Volumes ONTAP 리소스를 검색하여 리소스 및 사용자를 인증하는 데 사용됩니다.

표준 모드와 제한 모드.

Cloud Volumes ONTAP 리소스와 사용자는 권한이 없습니다.

\ https://mysupport.netapp.com/aods/asupmessage \ https://mysupport.netapp.com/asupprod/post/1.0/postAsup

AutoSupport

AutoSupport 원격 측정 데이터를 NetApp 지원팀으로 전송하는 데 사용됩니다.

표준 모드와 제한 모드.

AutoSupport 정보가 전달되지 않았습니다.

https://cloudbuild.googleapis.com/v1 (개인 모드 배포에만 해당) https://cloudkms.googleapis.com/v1 https://cloudresourcemanager.googleapis.com/v1/projects https://compute.googleapis.com/compute/v1 https://www.googleapis.com/compute/beta https://www.googleapis.com/compute/v1/projects/ https://www.googleapis.com/deploymentmanager/v2/projects https://www.googleapis.com/storage/v1 https://www.googleapis.com/upload/storage/v1 https://config.googleapis.com/v1 https://iam.googleapis.com/v1 https://storage.googleapis.com/storage/v1

Google Cloud(상업적 사용).

Google Cloud 서비스와의 통신.

표준, 제한, 비공개 모드.

Cloud Volumes ONTAP은 Google Cloud의 콘솔에 대한 특정 작업을 수행하기 위해 Google Cloud 서비스와 통신할 수 없습니다.

다른 네트워크의 ONTAP 시스템에 대한 연결

Google Cloud의 Cloud Volumes ONTAP 시스템과 다른 네트워크의 ONTAP 시스템 간에 데이터를 복제하려면 VPC와 다른 네트워크(예: 회사 네트워크) 간에 VPN 연결이 필요합니다.

"Google Cloud 문서: Cloud VPN 개요" .

방화벽 규칙

콘솔은 Cloud Volumes ONTAP 성공적으로 작동하는 데 필요한 인바운드 및 아웃바운드 규칙을 포함하는 Google Cloud 방화벽 규칙을 생성합니다. 테스트 목적으로 포트를 참조하거나 자체 방화벽 규칙을 사용하려는 경우 포트를 참조할 수 있습니다.

Cloud Volumes ONTAP의 방화벽 규칙에는 인바운드 및 아웃바운드 규칙이 모두 필요합니다. HA 구성을 배포하는 경우, 다음은 VPC-0의 Cloud Volumes ONTAP에 대한 방화벽 규칙입니다.

HA 구성에는 두 세트의 방화벽 규칙이 필요합니다:

  • VPC-0의 HA 구성 요소에 대한 한 세트의 규칙입니다. 이러한 규칙은 Cloud Volumes ONTAP 에 대한 데이터 액세스를 가능하게 합니다.

  • VPC-1, VPC-2 및 VPC-3의 HA 구성 요소에 대한 또 다른 규칙 세트입니다. 이러한 규칙은 HA 구성 요소 간의 인바운드 및 아웃바운드 통신을 위해 열려 있습니다. 자세히 알아보기.

팁 콘솔 에이전트에 대한 정보를 찾고 계십니까? "콘솔 에이전트에 대한 방화벽 규칙 보기"

인바운드 규칙

Cloud Volumes ONTAP 시스템을 추가하면 배포 중에 미리 정의된 방화벽 정책에 대한 소스 필터를 선택할 수 있습니다.

  • 선택된 VPC만 해당: 인바운드 트래픽의 소스 필터는 Cloud Volumes ONTAP 시스템의 VPC 서브넷 범위와 콘솔 에이전트가 있는 VPC의 서브넷 범위입니다. 이것은 권장되는 옵션입니다.

  • 모든 VPC: 인바운드 트래픽의 소스 필터는 0.0.0.0/0 IP 범위입니다.

자체 방화벽 정책을 사용하는 경우, Cloud Volumes ONTAP과 통신해야 하는 모든 네트워크를 추가하고 내부 Google 로드 밸런서가 올바르게 작동하도록 두 주소 범위를 모두 추가하십시오. 이러한 주소는 130.211.0.0/22 및 35.191.0.0/16입니다. 자세한 내용은 "Google Cloud 문서: 로드 밸런서 방화벽 규칙"을(를) 참조하십시오.

규약 포트 목적

모든 ICMP

모두

인스턴스에 ping을 보냅니다.

HTTP

80

클러스터 관리 LIF의 IP 주소를 사용하여 ONTAP System Manager 웹 콘솔에 대한 HTTP 액세스

HTTPS

443

클러스터 관리 LIF의 IP 주소를 사용하여 콘솔 에이전트와 ONTAP System Manager 웹 콘솔에 대한 HTTPS 액세스 연결

SSH

22

클러스터 관리 LIF 또는 노드 관리 LIF의 IP 주소에 대한 SSH 액세스

TCP

111

NFS에 대한 원격 프로시저 호출

TCP

139

CIFS용 NetBIOS 서비스 세션

TCP

161-162

간단한 네트워크 관리 프로토콜

TCP

445

NetBIOS 프레이밍을 통한 TCP를 통한 Microsoft SMB/CIFS

TCP

635

NFS 마운트

TCP

749

케르베로스

TCP

2049

NFS 서버 데몬

TCP

3260

iSCSI 데이터 LIF를 통한 iSCSI 액세스

TCP

4045

NFS 잠금 데몬

TCP

4046

NFS용 네트워크 상태 모니터

TCP

10000

NDMP를 사용한 백업

TCP

11104

SnapMirror 위한 클러스터 간 통신 세션 관리

TCP

11105

클러스터 간 LIF를 사용한 SnapMirror 데이터 전송

TCP

63001-63050

어느 노드가 정상인지 확인하기 위한 로드 밸런싱 프로브 포트(HA 쌍에만 필요)

UDP

111

NFS에 대한 원격 프로시저 호출

UDP

161-162

간단한 네트워크 관리 프로토콜

UDP

635

NFS 마운트

UDP

2049

NFS 서버 데몬

UDP

4045

NFS 잠금 데몬

UDP

4046

NFS용 네트워크 상태 모니터

UDP

4049

NFS rquotad 프로토콜

아웃바운드 규칙

Cloud Volumes ONTAP 의 미리 정의된 보안 그룹은 모든 아웃바운드 트래픽을 개방합니다. 이것이 허용된다면, 기본적인 아웃바운드 규칙을 따르세요. 더욱 엄격한 규칙이 필요한 경우 고급 아웃바운드 규칙을 사용하세요.

기본 아웃바운드 규칙

Cloud Volumes ONTAP 의 미리 정의된 보안 그룹에는 다음과 같은 아웃바운드 규칙이 포함되어 있습니다.

규약 포트 목적

모든 ICMP

모두

모든 아웃바운드 트래픽

모든 TCP

모두

모든 아웃바운드 트래픽

모든 UDP

모두

모든 아웃바운드 트래픽
고급 아웃바운드 규칙

아웃바운드 트래픽에 대한 엄격한 규칙이 필요한 경우, 이 정보를 사용하여 Cloud Volumes ONTAP 아웃바운드 통신에 필요한 포트만 여십시오. Cloud Volumes ONTAP 클러스터는 노드 트래픽 제어를 위해 다음 포트를 사용합니다.

참고 소스는 Cloud Volumes ONTAP 시스템의 인터페이스(IP 주소)입니다.
서비스 규약 포트 원천 목적지 목적

액티브 디렉토리

TCP

88

노드 관리 LIF

Active Directory 포리스트

Kerberos V 인증

UDP

137

노드 관리 LIF

Active Directory 포리스트

NetBIOS 이름 서비스

UDP

138

노드 관리 LIF

Active Directory 포리스트

NetBIOS 데이터그램 서비스

TCP

139

노드 관리 LIF

Active Directory 포리스트

NetBIOS 서비스 세션

TCP 및 UDP

389

노드 관리 LIF

Active Directory 포리스트

LDAP

TCP

445

노드 관리 LIF

Active Directory 포리스트

NetBIOS 프레이밍을 통한 TCP를 통한 Microsoft SMB/CIFS

TCP

464

노드 관리 LIF

Active Directory 포리스트

Kerberos V 비밀번호 변경 및 설정(SET_CHANGE)

UDP

464

노드 관리 LIF

Active Directory 포리스트

Kerberos 키 관리

TCP

749

노드 관리 LIF

Active Directory 포리스트

Kerberos V 비밀번호 변경 및 설정(RPCSEC_GSS)

TCP

88

데이터 LIF(NFS, CIFS, iSCSI)

Active Directory 포리스트

Kerberos V 인증

UDP

137

데이터 LIF(NFS, CIFS)

Active Directory 포리스트

NetBIOS 이름 서비스

UDP

138

데이터 LIF(NFS, CIFS)

Active Directory 포리스트

NetBIOS 데이터그램 서비스

TCP

139

데이터 LIF(NFS, CIFS)

Active Directory 포리스트

NetBIOS 서비스 세션

TCP 및 UDP

389

데이터 LIF(NFS, CIFS)

Active Directory 포리스트

LDAP

TCP

445

데이터 LIF(NFS, CIFS)

Active Directory 포리스트

NetBIOS 프레이밍을 통한 TCP를 통한 Microsoft SMB/CIFS

TCP

464

데이터 LIF(NFS, CIFS)

Active Directory 포리스트

Kerberos V 비밀번호 변경 및 설정(SET_CHANGE)

UDP

464

데이터 LIF(NFS, CIFS)

Active Directory 포리스트

Kerberos 키 관리

TCP

749

데이터 LIF(NFS, CIFS)

Active Directory 포리스트

Kerberos V 비밀번호 변경 및 설정(RPCSEC_GSS)

AutoSupport

HTTPS

443

노드 관리 LIF

mysupport.netapp.com

AutoSupport (HTTPS가 기본값)

HTTP

80

노드 관리 LIF

mysupport.netapp.com

AutoSupport (전송 프로토콜이 HTTPS에서 HTTP로 변경된 경우에만)

TCP

3128

노드 관리 LIF

콘솔 에이전트

아웃바운드 인터넷 연결이 불가능한 경우 콘솔 에이전트의 프록시 서버를 통해 AutoSupport 메시지 보내기

구성 백업

HTTP

80

노드 관리 LIF

http://<콘솔 에이전트 IP 주소>/occm/offboxconfig

구성 백업을 콘솔 에이전트로 보냅니다."ONTAP 문서"

DHCP

UDP

68

노드 관리 LIF

DHCP

최초 설정을 위한 DHCP 클라이언트

DHCPS

UDP

67

노드 관리 LIF

DHCP

DHCP 서버

DNS

UDP

53

노드 관리 LIF 및 데이터 LIF(NFS, CIFS)

DNS

DNS

NDMP

TCP

18600년–18699년

노드 관리 LIF

대상 서버

NDMP 사본

SMTP

TCP

25

노드 관리 LIF

메일 서버

AutoSupport에 사용할 수 있는 SMTP 알림

SNMP

TCP

161

노드 관리 LIF

모니터 서버

SNMP 트랩을 통한 모니터링

UDP

161

노드 관리 LIF

모니터 서버

SNMP 트랩을 통한 모니터링

TCP

162

노드 관리 LIF

모니터 서버

SNMP 트랩을 통한 모니터링

UDP

162

노드 관리 LIF

모니터 서버

SNMP 트랩을 통한 모니터링

SnapMirror

TCP

11104

클러스터 간 LIF

ONTAP 클러스터 간 LIF

SnapMirror 위한 클러스터 간 통신 세션 관리

TCP

11105

클러스터 간 LIF

ONTAP 클러스터 간 LIF

SnapMirror 데이터 전송

시스템 로그

UDP

514

노드 관리 LIF

시스템 로그 서버

Syslog 전달 메시지

VPC-1, VPC-2 및 VPC-3에 대한 규칙

Google Cloud에서는 HA 구성이 4개의 VPC에 배포됩니다. VPC-0의 HA 구성에 필요한 방화벽 규칙은 다음과 같습니다.위에 나열된 Cloud Volumes ONTAP .

한편, VPC-1, VPC-2, VPC-3의 인스턴스에 대해 미리 정의된 방화벽 규칙은 모든 프로토콜과 포트를 통한 수신 통신을 활성화합니다. 이러한 규칙은 HA 노드 간의 통신을 가능하게 합니다.

HA 노드에서 HA 중재자로의 통신은 포트 3260(iSCSI)을 통해 이루어집니다.

참고 새로운 Google Cloud HA 페어 배포에서 높은 쓰기 속도를 지원하려면 VPC-1, VPC-2 및 VPC-3에 대해 최소 8,896바이트의 최대 전송 단위(MTU)가 필요합니다. 기존 VPC-1, VPC-2 및 VPC-3의 MTU를 8,896바이트로 업그레이드하는 경우 구성 프로세스 중에 이러한 VPC를 사용하는 기존 HA 시스템을 모두 종료해야 합니다.

프라이빗 모드 또는 보호 환경에서의 Infrastructure Manager 구성

프라이빗 모드 또는 VPC Service Controls로 보호되는 프로젝트에 Cloud Volumes ONTAP 9.16.1 이상 버전을 배포하려면, Cloud Volumes ONTAP이 Deployment Manager 대신 Google Cloud Infrastructure Manager를 배포 서비스로 사용할 수 있도록 몇 가지 구성을 변경해야 합니다.

시작하기 전에
단계

  1. Cloud Volumes ONTAP 배포와 동일한 리전에 이 구성을 사용하여 프라이빗 워커 풀을 생성합니다. 프라이빗 워커 풀 생성에 대한 자세한 내용은 "Google Cloud 문서: 프라이빗 풀 생성 및 관리" 및 "Google Cloud Build 가격 책정"을 참조하십시오.

    VPC Service Controls로 보호되는 프로젝트에 Cloud Volumes ONTAP을 배포하는 경우 Console 에이전트와 동일한 프로젝트에 프라이빗 워커 풀을 생성해야 합니다. 워커 풀은 실행 중 상태여야 합니다. Google Cloud의 기본 공용 Cloud Build 워커 풀은 서비스 경계 내에서 실행할 수 없습니다.

    워커 풀은 다음 구성을 가져야 합니다.

    • 시스템 유형: e2-medium

    • 디스크 크기: 100 GB

    • 외부 IP 할당: False

    • 네트워크: 기본 네트워크 또는 사설 네트워크.

    • "Google Cloud API"에 액세스하도록 구성된 서브넷. 서브넷이 Google API에 액세스할 수 있도록 하려면 다음 단계를 수행하십시오.

      1. 서브넷에 대해 "Private Google Access"가 켜져 있는지 확인하십시오.

      2. *VPC Network 레벨 > Private Service Access 탭 > 서비스에 할당된 IP 범위*로 이동하십시오.

      3. *IP 범위 할당*을 선택하고 Google Compute Service에 대한 프라이빗 연결의 내부 IP 범위를 할당합니다.

      4. *서비스에 대한 프라이빗 연결*에서 *연결 생성*을 선택합니다.

      5. *연결된 서비스 공급자 = Google Cloud Platform*을 선택합니다.

      6. 이전 단계에서 생성한 프라이빗 연결 IP 범위에 대한 할당을 지정합니다.

  2. 이 워커 풀을 배포하고 Cloud Volumes ONTAP 관리를 위해 계속 실행 상태로 유지하세요. Google Cloud는 이 워커 풀을 사용하여 모든 Terraform 작업을 격리된 환경에서 실행합니다.

  3. 프라이빗 모드에서 Cloud Volumes ONTAP을 배포할 때 GCP Worker Pool 필드에서 이 워커 풀의 이름을 선택하십시오. 지침은 "Google Cloud에서 Cloud Volumes ONTAP 실행"을 참조하십시오.

    VPC Service Controls로 보호되는 프로젝트에 Cloud Volumes ONTAP을 배포하는 경우 API를 사용하여 Cloud Volumes ONTAP 시스템을 생성하고 생성 요청 본문에 workerPool 매개변수를 포함해야 합니다.

    참고 Cloud Volumes ONTAP 콘솔 UI를 사용하여 Cloud Volumes ONTAP을 배포할 때 워커 풀을 포함하는 것은 현재 지원되지 않습니다. VPC 서비스 제어로 보호되는 프로젝트의 경우 API가 Cloud Volumes ONTAP을 배포하는 유일한 지원 방법입니다.

콘솔 에이전트에 대한 요구 사항

아직 콘솔 에이전트를 생성하지 않았다면 네트워크 요구 사항을 검토하십시오.

콘솔 에이전트 프록시를 지원하는 네트워크 구성

콘솔 에이전트에 구성된 프록시 서버를 사용하여 Cloud Volumes ONTAP 에서 아웃바운드 인터넷 액세스를 활성화할 수 있습니다. 콘솔은 두 가지 유형의 프록시를 지원합니다.

  • 명시적 프록시: Cloud Volumes ONTAP 의 아웃바운드 트래픽은 콘솔 에이전트 프록시 구성 중에 지정된 프록시 서버의 HTTP 주소를 사용합니다. 콘솔 에이전트 관리자는 추가 인증을 위해 사용자 자격 증명과 루트 CA 인증서를 구성했을 수도 있습니다. 명시적 프록시에 대해 루트 CA 인증서를 사용할 수 있는 경우 다음을 사용하여 동일한 인증서를 Cloud Volumes ONTAP 시스템에 가져와 업로드해야 합니다. "ONTAP CLI: 보안 인증서 설치" 명령.

  • 투명 프록시: 네트워크는 콘솔 에이전트 프록시를 통해 Cloud Volumes ONTAP 에서 아웃바운드 트래픽을 자동으로 라우팅하도록 구성됩니다. 투명 프록시를 설정할 때 콘솔 에이전트 관리자는 프록시 서버의 HTTP 주소가 아닌 Cloud Volumes ONTAP 에서의 연결을 위한 루트 CA 인증서만 제공하면 됩니다. 다음을 사용하여 Cloud Volumes ONTAP 시스템에 동일한 루트 CA 인증서를 가져와 업로드해야 합니다. "ONTAP CLI: 보안 인증서 설치" 명령.

Console 에이전트의 프록시 서버 구성에 대한 자세한 내용은 "프록시 서버를 사용하도록 콘솔 에이전트 구성"을 참조하십시오.

Google Cloud에서 Cloud Volumes ONTAP 에 대한 네트워크 태그 구성

콘솔 에이전트의 투명 프록시 구성 중에 관리자는 Google Cloud에 대한 네트워크 태그를 추가합니다. Cloud Volumes ONTAP 구성에 대해 동일한 네트워크 태그를 얻어 수동으로 추가해야 합니다. 이 태그는 프록시 서버가 올바르게 작동하는 데 필요합니다.

  1. Google Cloud Console에서 Cloud Volumes ONTAP 시스템을 찾습니다.

  2. *세부정보 > 네트워킹 > 네트워크 태그*로 이동합니다.

  3. 콘솔 에이전트에 사용된 태그를 추가하고 구성을 저장합니다.
