Cloud Volumes ONTAP HA 쌍에 대한 AWS 전송 게이트웨이 설정

기여자 netapp-manini
PDF

HA 쌍에 대한 액세스를 활성화하기 위해 AWS 전송 게이트웨이를 설정합니다."유동 IP 주소" HA 쌍이 있는 VPC 외부에서.

Cloud Volumes ONTAP HA 구성이 여러 AWS 가용성 영역에 걸쳐 분산되어 있는 경우 VPC 내에서 NAS 데이터에 액세스하려면 플로팅 IP 주소가 필요합니다. 이러한 유동 IP 주소는 장애 발생 시 노드 간에 마이그레이션될 수 있지만 기본적으로 VPC 외부에서 액세스할 수는 없습니다. 별도의 개인 IP 주소는 VPC 외부에서 데이터에 액세스할 수 있도록 하지만 자동 장애 조치는 제공하지 않습니다.

클러스터 관리 인터페이스와 선택적 SVM 관리 LIF에도 부동 IP 주소가 필요합니다.

AWS 전송 게이트웨이를 설정하면 HA 쌍이 있는 VPC 외부에서 플로팅 IP 주소에 액세스할 수 있습니다. 즉, VPC 외부의 NAS 클라이언트와 NetApp 관리 도구가 플로팅 IP에 액세스할 수 있습니다.

다음은 두 개의 VPC가 트랜짓 게이트웨이로 연결된 것을 보여주는 예입니다. HA 시스템은 한 VPC에 있고, 클라이언트는 다른 VPC에 있습니다. 그런 다음 부동 IP 주소를 사용하여 클라이언트에 NAS 볼륨을 마운트할 수 있습니다.

한 VPC의 HA 구성을 보여주는 다이어그램으로, 부동 IP가 ENI로 라우팅되고, 다른 VPC의 클라이언트가 부동 IP를 트랜짓 게이트웨이로 라우팅하고, 트랜짓 게이트웨이가 부동 IP를 VPC1 경로 테이블로 라우팅하는 것을 보여줍니다.

다음 단계에서는 비슷한 구성을 설정하는 방법을 보여줍니다.

단계

  1. "트랜짓 게이트웨이를 생성하고 VPC를 게이트웨이에 연결합니다." .

  2. VPC를 전송 게이트웨이 경로 테이블과 연결합니다.

    1. VPC 서비스에서 *전송 게이트웨이 경로 테이블*을 클릭합니다.

    2. 경로 테이블을 선택하세요.

    3. *협회*를 클릭한 다음 *협회 만들기*를 선택합니다.

    4. 연결할 첨부 파일(VPC)을 선택한 다음 *연결 만들기*를 클릭합니다.

  3. HA 쌍의 플로팅 IP 주소를 지정하여 트랜짓 게이트웨이의 경로 테이블에 경로를 생성합니다.

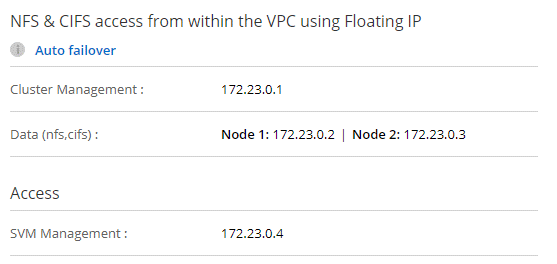

    NetApp 콘솔의 시스템 정보 페이지에서 부동 IP 주소를 찾을 수 있습니다. 예를 들면 다음과 같습니다.

    클러스터 관리 인터페이스, 두 개의 NFS 및 CIFS 데이터 인터페이스, SVM 관리 인터페이스에 대한 부동 IP 주소를 보여주는 스크린샷입니다.

    다음 샘플 이미지는 트랜짓 게이트웨이의 경로 테이블을 보여줍니다. 여기에는 Cloud Volumes ONTAP 에서 사용하는 두 개의 VPC의 CIDR 블록에 대한 경로와 4개의 플로팅 IP 주소가 포함됩니다.

    트랜짓 게이트웨이의 라우팅 테이블을 보여주는 AWS 콘솔의 스크린샷입니다. 여기에는 Cloud Volumes ONTAP 에서 사용하는 두 개의 VPC의 CIDR 블록에 대한 경로와 4개의 플로팅 IP 주소가 포함됩니다.

  4. 플로팅 IP 주소에 액세스해야 하는 VPC의 경로 테이블을 수정합니다.

    1. 플로팅 IP 주소에 경로 항목을 추가합니다.

    2. HA 쌍이 있는 VPC의 CIDR 블록에 경로 항목을 추가합니다.

      다음 샘플 이미지는 VPC 1에 대한 경로와 플로팅 IP 주소를 포함하는 VPC 2의 경로 테이블을 보여줍니다.

    VPC 2에 대한 경로 테이블을 보여주는 AWS 콘솔의 스크린샷으로, 여기에는 VPC 1에 대한 경로와 플로팅 IP 주소가 포함되어 있습니다.

  5. 부동 IP 주소에 액세스해야 하는 VPC에 경로를 추가하여 HA 쌍의 VPC에 대한 경로 테이블을 수정합니다.

    이 단계는 VPC 간 라우팅을 완료하기 때문에 중요합니다.

    다음 샘플 이미지는 VPC 1의 경로 테이블을 보여줍니다. 여기에는 부동 IP 주소와 클라이언트가 있는 VPC 2에 대한 경로가 포함됩니다. 콘솔은 HA 쌍을 배포할 때 자동으로 플로팅 IP를 경로 테이블에 추가했습니다.

    VPC 1의 라우팅 테이블을 보여주는 AWS 콘솔의 스크린샷입니다. 여기에는 부동 IP 주소와 클라이언트가 있는 VPC 2에 대한 경로가 포함됩니다.

  6. VPC에 대한 모든 트래픽에 대한 보안 그룹 설정을 업데이트합니다.

    1. 가상 사설 클라우드에서 *서브넷*을 클릭합니다.

    2. 경로 테이블 탭을 클릭하고 HA 쌍의 부동 IP 주소 중 하나에 대한 원하는 환경을 선택합니다.

    3. *보안 그룹*을 클릭하세요.

    4. *인바운드 규칙 편집*을 선택합니다.

    5. *규칙 추가*를 클릭합니다.

    6. 유형에서 *모든 트래픽*을 선택한 다음 VPC IP 주소를 선택합니다.

    7. 변경 사항을 적용하려면 *규칙 저장*을 클릭하세요.

  7. 플로팅 IP 주소를 사용하여 클라이언트에 볼륨을 마운트합니다.

    콘솔의 볼륨 관리 패널에서 마운트 명령 옵션을 통해 콘솔에서 올바른 IP 주소를 찾을 수 있습니다.

    400

  8. NFS 볼륨을 마운트하는 경우 클라이언트 VPC의 서브넷과 일치하도록 내보내기 정책을 구성합니다.

    "볼륨을 편집하는 방법을 알아보세요" .
