NetApp 콘솔은 IP 주소, 넷마스크, 경로 등 Cloud Volumes ONTAP 의 네트워킹 구성 요소를 설정합니다. 아웃바운드 인터넷 접속이 가능한지, 충분한 개인 IP 주소가 있는지, 올바른 연결이 설정되어 있는지 등을 확인해야 합니다.
일반 요구 사항
AWS에서 다음 요구 사항을 충족했는지 확인하세요.
Cloud Volumes ONTAP 노드에 대한 아웃바운드 인터넷 액세스
Cloud Volumes ONTAP 시스템은 다양한 기능을 위해 외부 엔드포인트에 액세스하기 위해 아웃바운드 인터넷 액세스가 필요합니다. 엄격한 보안 요구 사항이 있는 환경에서 이러한 엔드포인트가 차단되면 Cloud Volumes ONTAP 제대로 작동할 수 없습니다.
콘솔 에이전트는 일상 업무를 위해 여러 엔드포인트에 연결합니다. 사용된 엔드포인트에 대한 정보는 다음을 참조하세요. "콘솔 에이전트에서 연결된 엔드포인트 보기" 그리고 "콘솔 사용을 위한 네트워킹 준비" .
Cloud Volumes ONTAP 엔드포인트
Cloud Volumes ONTAP 이러한 엔드포인트를 사용하여 다양한 서비스와 통신합니다.
| 엔드포인트 | 적용 가능 | 목적 | 배포 모드 | 엔드포인트를 사용할 수 없는 경우의 영향 |
|---|---|---|---|---|
입증 |
콘솔에서 인증에 사용됩니다. |
표준 모드와 제한 모드. |
사용자 인증에 실패하고 다음 서비스를 계속 사용할 수 없습니다.
|
|
차용 |
콘솔에서 Cloud Volumes ONTAP 리소스를 검색하여 리소스와 사용자에게 권한을 부여하는 데 사용됩니다. |
표준 모드와 제한 모드. |
Cloud Volumes ONTAP 리소스와 사용자는 권한이 없습니다. |
|
\ https://mysupport.netapp.com/aods/asupmessage \ https://mysupport.netapp.com/asupprod/post/1.0/postAsup |
AutoSupport |
AutoSupport 원격 측정 데이터를 NetApp 지원팀으로 전송하는 데 사용됩니다. |
표준 모드와 제한 모드. |
AutoSupport 정보가 전달되지 않았습니다. |
AWS 서비스의 정확한 상업적 종점(접미사 포함) |
|
AWS 서비스와의 통신. |
표준 모드와 개인 모드. |
Cloud Volumes ONTAP AWS 서비스와 통신하여 AWS에서 특정 작업을 수행할 수 없습니다. |
AWS 서비스에 대한 정확한 정부 엔드포인트는 사용 중인 AWS 지역에 따라 달라집니다. 끝점에는 접미사가 붙습니다. |
|
AWS 서비스와의 통신. |
제한 모드. |
Cloud Volumes ONTAP AWS 서비스와 통신하여 AWS에서 특정 작업을 수행할 수 없습니다. |
HA 중재자를 위한 아웃바운드 인터넷 액세스
HA 중재자 인스턴스는 스토리지 장애 조치를 지원할 수 있도록 AWS EC2 서비스에 대한 아웃바운드 연결이 있어야 합니다. 연결을 제공하려면 공용 IP 주소를 추가하거나, 프록시 서버를 지정하거나, 수동 옵션을 사용할 수 있습니다.
수동 옵션은 대상 서브넷에서 AWS EC2 서비스로 연결되는 NAT 게이트웨이 또는 인터페이스 VPC 엔드포인트가 될 수 있습니다. VPC 엔드포인트에 대한 자세한 내용은 다음을 참조하세요. "AWS 설명서: VPC 엔드포인트 인터페이스(AWS PrivateLink)" .
NetApp 콘솔 에이전트의 네트워크 프록시 구성
NetApp 콘솔 에이전트의 프록시 서버 구성을 사용하여 Cloud Volumes ONTAP 에서 아웃바운드 인터넷 액세스를 활성화할 수 있습니다. 콘솔은 두 가지 유형의 프록시를 지원합니다.
-
명시적 프록시: Cloud Volumes ONTAP 의 아웃바운드 트래픽은 콘솔 에이전트의 프록시 구성 중에 지정된 프록시 서버의 HTTP 주소를 사용합니다. 관리자는 추가 인증을 위해 사용자 자격 증명과 루트 CA 인증서를 구성했을 수도 있습니다. 명시적 프록시에 대해 루트 CA 인증서를 사용할 수 있는 경우 다음을 사용하여 동일한 인증서를 Cloud Volumes ONTAP 시스템에 가져와 업로드해야 합니다. "ONTAP CLI: 보안 인증서 설치" 명령.
-
투명 프록시: 네트워크는 콘솔 에이전트의 프록시를 통해 Cloud Volumes ONTAP 에서 아웃바운드 트래픽을 자동으로 라우팅하도록 구성됩니다. 투명 프록시를 설정할 때 관리자는 프록시 서버의 HTTP 주소가 아닌 Cloud Volumes ONTAP 에서의 연결을 위한 루트 CA 인증서만 제공하면 됩니다. 다음을 사용하여 Cloud Volumes ONTAP 시스템에 동일한 루트 CA 인증서를 가져와 업로드해야 합니다. "ONTAP CLI: 보안 인증서 설치" 명령.
프록시 서버 구성에 대한 정보는 다음을 참조하세요. "프록시 서버를 사용하도록 콘솔 에이전트 구성" .
개인 IP 주소
콘솔은 필요한 수의 개인 IP 주소를 Cloud Volumes ONTAP 에 자동으로 할당합니다. 네트워크에 사용 가능한 개인 IP 주소가 충분한지 확인해야 합니다.
콘솔이 Cloud Volumes ONTAP 에 할당하는 LIF 수는 단일 노드 시스템을 배포하는지 아니면 HA 쌍을 배포하는지에 따라 달라집니다. LIF는 물리적 포트와 연결된 IP 주소입니다.
단일 노드 시스템의 IP 주소
콘솔은 단일 노드 시스템에 6개의 IP 주소를 할당합니다.
다음 표는 각 개인 IP 주소와 연결된 LIF에 대한 세부 정보를 제공합니다.
| 라이프 | 목적 |
|---|---|
클러스터 관리 |
전체 클러스터(HA 쌍)의 관리. |
노드 관리 |
노드의 관리. |
클러스터 간 |
클러스터 간 통신, 백업 및 복제. |
NAS 데이터 |
NAS 프로토콜을 통한 클라이언트 접근. |
iSCSI 데이터 |
iSCSI 프로토콜을 통한 클라이언트 액세스. 또한 시스템에서 다른 중요한 네트워킹 워크플로우에도 사용됩니다. 이 LIF는 필수이므로 삭제하면 안 됩니다. |
스토리지 VM 관리 |
스토리지 VM 관리 LIF는 SnapCenter 와 같은 관리 도구와 함께 사용됩니다. |
HA 쌍의 IP 주소
HA 쌍에는 단일 노드 시스템보다 더 많은 IP 주소가 필요합니다. 이러한 IP 주소는 다음 이미지에서 볼 수 있듯이 다양한 이더넷 인터페이스에 분산되어 있습니다.
HA 쌍에 필요한 개인 IP 주소 수는 선택한 배포 모델에 따라 달라집니다. 단일 AWS 가용성 영역(AZ)에 배포된 HA 쌍에는 15개의 개인 IP 주소가 필요하고, 여러 AZ에 배포된 HA 쌍에는 13개의 개인 IP 주소가 필요합니다.
다음 표에서는 각 개인 IP 주소와 연결된 LIF에 대한 세부 정보를 제공합니다.
| 라이프 | 인터페이스 | 마디 | 목적 |
|---|---|---|---|
클러스터 관리 |
eth0 |
노드 1 |
전체 클러스터(HA 쌍)의 관리. |
노드 관리 |
eth0 |
노드 1과 노드 2 |
노드의 관리. |
클러스터 간 |
eth0 |
노드 1과 노드 2 |
클러스터 간 통신, 백업 및 복제. |
NAS 데이터 |
eth0 |
노드 1 |
NAS 프로토콜을 통한 클라이언트 접근. |
iSCSI 데이터 |
eth0 |
노드 1과 노드 2 |
iSCSI 프로토콜을 통한 클라이언트 액세스. 또한 시스템에서 다른 중요한 네트워킹 워크플로우에도 사용됩니다. 이러한 LIF는 필수이므로 삭제하면 안 됩니다. |
클러스터 연결성 |
eth1 |
노드 1과 노드 2 |
클러스터 내에서 노드가 서로 통신하고 데이터를 이동할 수 있도록 합니다. |
HA 연결 |
eth2 |
노드 1과 노드 2 |
장애 조치 시 두 노드 간의 통신. |
RSM iSCSI 트래픽 |
eth3 |
노드 1과 노드 2 |
RAID SyncMirror iSCSI 트래픽과 두 Cloud Volumes ONTAP 노드와 중재자 간의 통신입니다. |
중재인 |
eth0 |
중재인 |
저장소 인수 및 반환 프로세스를 지원하기 위한 노드와 중재자 간의 통신 채널입니다. |
| 라이프 | 인터페이스 | 마디 | 목적 |
|---|---|---|---|
노드 관리 |
eth0 |
노드 1과 노드 2 |
노드의 관리. |
클러스터 간 |
eth0 |
노드 1과 노드 2 |
클러스터 간 통신, 백업 및 복제. |
iSCSI 데이터 |
eth0 |
노드 1과 노드 2 |
iSCSI 프로토콜을 통한 클라이언트 액세스. 이러한 LIF는 노드 간의 플로팅 IP 주소 마이그레이션도 관리합니다. 이러한 LIF는 필수이므로 삭제하면 안 됩니다. |
클러스터 연결성 |
eth1 |
노드 1과 노드 2 |
클러스터 내에서 노드가 서로 통신하고 데이터를 이동할 수 있도록 합니다. |
HA 연결 |
eth2 |
노드 1과 노드 2 |
장애 조치 시 두 노드 간의 통신. |
RSM iSCSI 트래픽 |
eth3 |
노드 1과 노드 2 |
RAID SyncMirror iSCSI 트래픽과 두 Cloud Volumes ONTAP 노드와 중재자 간의 통신입니다. |
중재인 |
eth0 |
중재인 |
저장소 인수 및 반환 프로세스를 지원하기 위한 노드와 중재자 간의 통신 채널입니다. |
|
여러 가용성 영역에 배포되는 경우 여러 LIF가 연결됩니다."유동 IP 주소" AWS 개인 IP 제한에 포함되지 않습니다. |
보안 그룹
콘솔이 보안 그룹을 자동으로 생성하므로 직접 보안 그룹을 만들 필요가 없습니다. 자신의 것을 사용해야 하는 경우 다음을 참조하세요."보안 그룹 규칙" .
|
|
콘솔 에이전트에 대한 정보를 찾고 계신가요? "콘솔 에이전트에 대한 보안 그룹 규칙 보기" |
데이터 계층화를 위한 연결
EBS를 성능 계층으로 사용하고 AWS S3를 용량 계층으로 사용하려면 Cloud Volumes ONTAP S3에 연결되어 있는지 확인해야 합니다. 해당 연결을 제공하는 가장 좋은 방법은 S3 서비스에 대한 VPC 엔드포인트를 만드는 것입니다. 지침은 다음을 참조하세요. "AWS 설명서: 게이트웨이 엔드포인트 생성" .
VPC 엔드포인트를 생성할 때 Cloud Volumes ONTAP 인스턴스에 해당하는 지역, VPC 및 경로 테이블을 선택해야 합니다. 또한 S3 엔드포인트로의 트래픽을 활성화하는 아웃바운드 HTTPS 규칙을 추가하려면 보안 그룹을 수정해야 합니다. 그렇지 않으면 Cloud Volumes ONTAP 이 S3 서비스에 연결할 수 없습니다.
문제가 발생하면 다음을 참조하세요. "AWS 지원 지식 센터: 게이트웨이 VPC 엔드포인트를 사용하여 S3 버킷에 연결할 수 없는 이유는 무엇입니까?"
ONTAP 시스템에 대한 연결
AWS의 Cloud Volumes ONTAP 시스템과 다른 네트워크의 ONTAP 시스템 간에 데이터를 복제하려면 AWS VPC와 다른 네트워크(예: 회사 네트워크) 간에 VPN 연결이 필요합니다. 지침은 다음을 참조하세요. "AWS 설명서: AWS VPN 연결 설정" .
CIFS용 DNS 및 Active Directory
CIFS 스토리지를 프로비저닝하려면 AWS에서 DNS와 Active Directory를 설정하거나 온프레미스 설정을 AWS로 확장해야 합니다.
DNS 서버는 Active Directory 환경에 대한 이름 확인 서비스를 제공해야 합니다. Active Directory 환경에서 사용되는 DNS 서버가 아닌 기본 EC2 DNS 서버를 사용하도록 DHCP 옵션 세트를 구성할 수 있습니다.
지침은 다음을 참조하세요. "AWS 설명서: AWS 클라우드의 Active Directory 도메인 서비스: 빠른 시작 참조 배포" .
VPC 공유
9.11.1 릴리스부터 VPC 공유를 통해 AWS에서 Cloud Volumes ONTAP HA 쌍이 지원됩니다. VPC 공유를 사용하면 조직에서 다른 AWS 계정과 서브넷을 공유할 수 있습니다. 이 구성을 사용하려면 AWS 환경을 설정한 다음 API를 사용하여 HA 쌍을 배포해야 합니다.
여러 AZ의 HA 쌍에 대한 요구 사항
여러 가용성 영역(AZ)을 사용하는 Cloud Volumes ONTAP HA 구성에는 추가 AWS 네트워킹 요구 사항이 적용됩니다. Cloud Volumes ONTAP 시스템을 추가할 때 콘솔에 네트워킹 세부 정보를 입력해야 하므로 HA 쌍을 시작하기 전에 이러한 요구 사항을 검토해야 합니다.
HA 쌍이 어떻게 작동하는지 이해하려면 다음을 참조하세요."고가용성 쌍" .
- 가용성 영역
-
이 HA 배포 모델은 여러 AZ를 사용하여 데이터의 높은 가용성을 보장합니다. HA 쌍 간의 통신 채널을 제공하는 각 Cloud Volumes ONTAP 인스턴스와 중재자 인스턴스에 대해 전용 AZ를 사용해야 합니다.
각 가용성 영역에서 서브넷을 사용할 수 있어야 합니다.
- NAS 데이터 및 클러스터/SVM 관리를 위한 유동 IP 주소
-
여러 AZ의 HA 구성은 장애가 발생할 경우 노드 간에 마이그레이션되는 부동 IP 주소를 사용합니다. VPC 외부에서는 기본적으로 액세스할 수 없습니다."AWS 전송 게이트웨이 설정" .
하나의 부동 IP 주소는 클러스터 관리용이고, 하나는 노드 1의 NFS/CIFS 데이터용이고, 다른 하나는 노드 2의 NFS/CIFS 데이터용입니다. SVM 관리를 위한 네 번째 유동 IP 주소는 선택 사항입니다.
HA 쌍과 함께 Windows용 SnapDrive 또는 SnapCenter 사용하는 경우 SVM 관리 LIF에 부동 IP 주소가 필요합니다. Cloud Volumes ONTAP HA 시스템을 추가하는 경우 유동 IP 주소를 입력해야 합니다. 콘솔은 시스템을 시작할 때 HA 쌍에 IP 주소를 할당합니다.
HA 구성을 배포하는 AWS 지역의 모든 VPC에 대한 CIDR 블록 외부에 부동 IP 주소가 있어야 합니다. 유동 IP 주소를 해당 지역의 VPC 외부에 있는 논리적 서브넷으로 생각해 보세요.

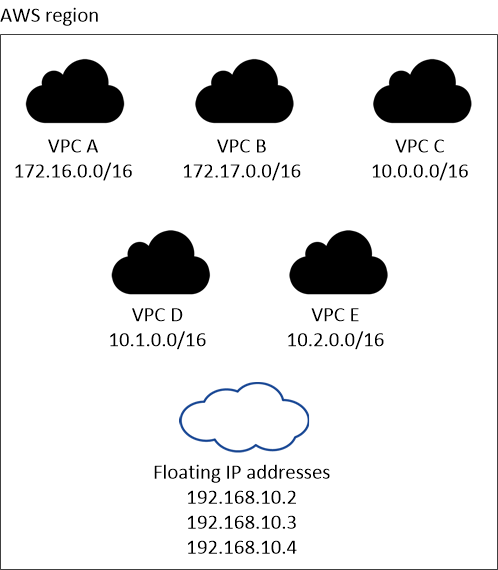

다음 예에서는 AWS 지역의 VPC와 플로팅 IP 주소 간의 관계를 보여줍니다. 플로팅 IP 주소는 모든 VPC의 CIDR 블록 외부에 있지만, 경로 테이블을 통해 서브넷으로 라우팅할 수 있습니다.
콘솔은 VPC 외부의 클라이언트에서 iSCSI 액세스와 NAS 액세스를 위해 정적 IP 주소를 자동으로 생성합니다. 이러한 유형의 IP 주소에 대해서는 어떠한 요구 사항도 충족할 필요가 없습니다. - VPC 외부에서 플로팅 IP 액세스를 가능하게 하는 트랜짓 게이트웨이
-
필요한 경우,"AWS 전송 게이트웨이 설정" HA 쌍이 있는 VPC 외부에서 HA 쌍의 부동 IP 주소에 액세스할 수 있도록 합니다.
- 경로 테이블
-
유동 IP 주소를 지정한 후에는 유동 IP 주소에 대한 경로를 포함할 경로 테이블을 선택하라는 메시지가 표시됩니다. 이를 통해 클라이언트가 HA 쌍에 액세스할 수 있습니다.
VPC의 서브넷에 대한 경로 테이블이 하나뿐인 경우(기본 경로 테이블), 콘솔은 자동으로 해당 경로 테이블에 플로팅 IP 주소를 추가합니다. 두 개 이상의 경로 테이블이 있는 경우 HA 쌍을 시작할 때 올바른 경로 테이블을 선택하는 것이 매우 중요합니다. 그렇지 않으면 일부 클라이언트가 Cloud Volumes ONTAP 에 액세스하지 못할 수도 있습니다.
예를 들어, 서로 다른 경로 테이블과 연결된 두 개의 서브넷이 있을 수 있습니다. 경로 테이블 A를 선택했지만 경로 테이블 B는 선택하지 않은 경우, 경로 테이블 A에 연결된 서브넷의 클라이언트는 HA 쌍에 액세스할 수 있지만 경로 테이블 B에 연결된 서브넷의 클라이언트는 액세스할 수 없습니다.
경로 테이블에 대한 자세한 내용은 다음을 참조하세요. "AWS 문서: 라우팅 테이블" .
- NetApp 관리 도구에 연결
-
여러 AZ에 있는 HA 구성에서 NetApp 관리 도구를 사용하려면 두 가지 연결 옵션이 있습니다.
-
다른 VPC에 NetApp 관리 도구를 배포합니다."AWS 전송 게이트웨이 설정" . 게이트웨이를 사용하면 VPC 외부에서 클러스터 관리 인터페이스의 플로팅 IP 주소에 액세스할 수 있습니다.
-
NAS 클라이언트와 유사한 라우팅 구성을 사용하여 동일한 VPC에 NetApp 관리 도구를 배포합니다.
-
HA 구성 예시
다음 이미지는 여러 AZ의 HA 쌍에 특정한 네트워킹 구성 요소를 보여줍니다. 즉, 3개의 가용성 영역, 3개의 서브넷, 부동 IP 주소 및 경로 테이블입니다.
콘솔 에이전트에 대한 요구 사항
아직 콘솔 에이전트를 만들지 않았다면 네트워킹 요구 사항을 검토해야 합니다.
