StorageGRID 시스템은 하나 이상의 데이터 센터 사이트에 있는 여러 유형의 그리드 노드로 구성됩니다.
"그리드 노드 유형"에 대해 알아보세요.
StorageGRID 네트워크 토폴로지, 요구 사항 및 그리드 통신에 대한 추가 정보는 "네트워킹 가이드라인"을 참조하십시오.
배포 토폴로지
StorageGRID 시스템은 단일 데이터 센터 사이트 또는 여러 데이터 센터 사이트에 배포할 수 있습니다. 배포당 최대 사이트 수는 16개입니다.
단일 사이트
단일 사이트 구축 환경에서는 StorageGRID 시스템의 인프라 및 운영이 중앙 집중화됩니다.

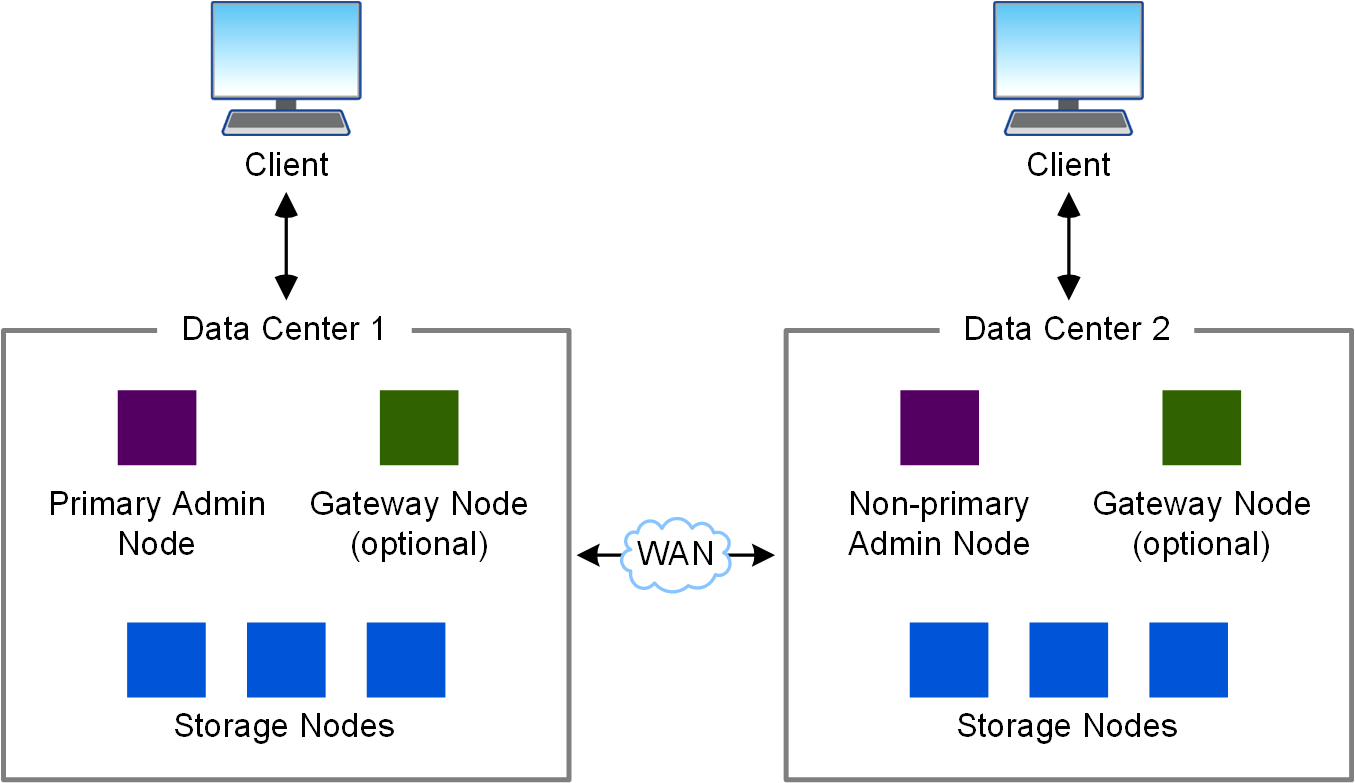

여러 사이트
여러 사이트로 구성된 배포 환경에서는 각 사이트에 서로 다른 유형과 수량의 StorageGRID 리소스를 설치할 수 있습니다. 예를 들어, 한 데이터 센터에서는 다른 데이터 센터보다 더 많은 스토리지가 필요할 수 있습니다.
사이트들은 지진 단층선이나 범람원과 같은 서로 다른 재해 발생 가능 영역에 걸쳐 지리적으로 여러 위치에 분산되어 있는 경우가 많습니다. 데이터 공유 및 재해 복구는 다른 사이트로의 데이터 자동 배포를 통해 이루어집니다.
단일 데이터 센터 내에 여러 개의 논리적 사이트가 존재할 수도 있으며, 이를 통해 분산 복제 및 이레이저 코딩을 사용하여 가용성과 복원력을 향상시킬 수 있습니다.
그리드 노드 이중화
단일 사이트 또는 다중 사이트 배포에서 선택적으로 이중화를 위해 관리 노드 또는 게이트웨이 노드를 두 개 이상 포함할 수 있습니다. 예를 들어 단일 사이트 또는 여러 사이트에 걸쳐 관리 노드를 두 개 이상 설치할 수 있습니다. 단, 각 StorageGRID 시스템에는 기본 관리 노드가 하나만 있을 수 있습니다.
시스템 아키텍처

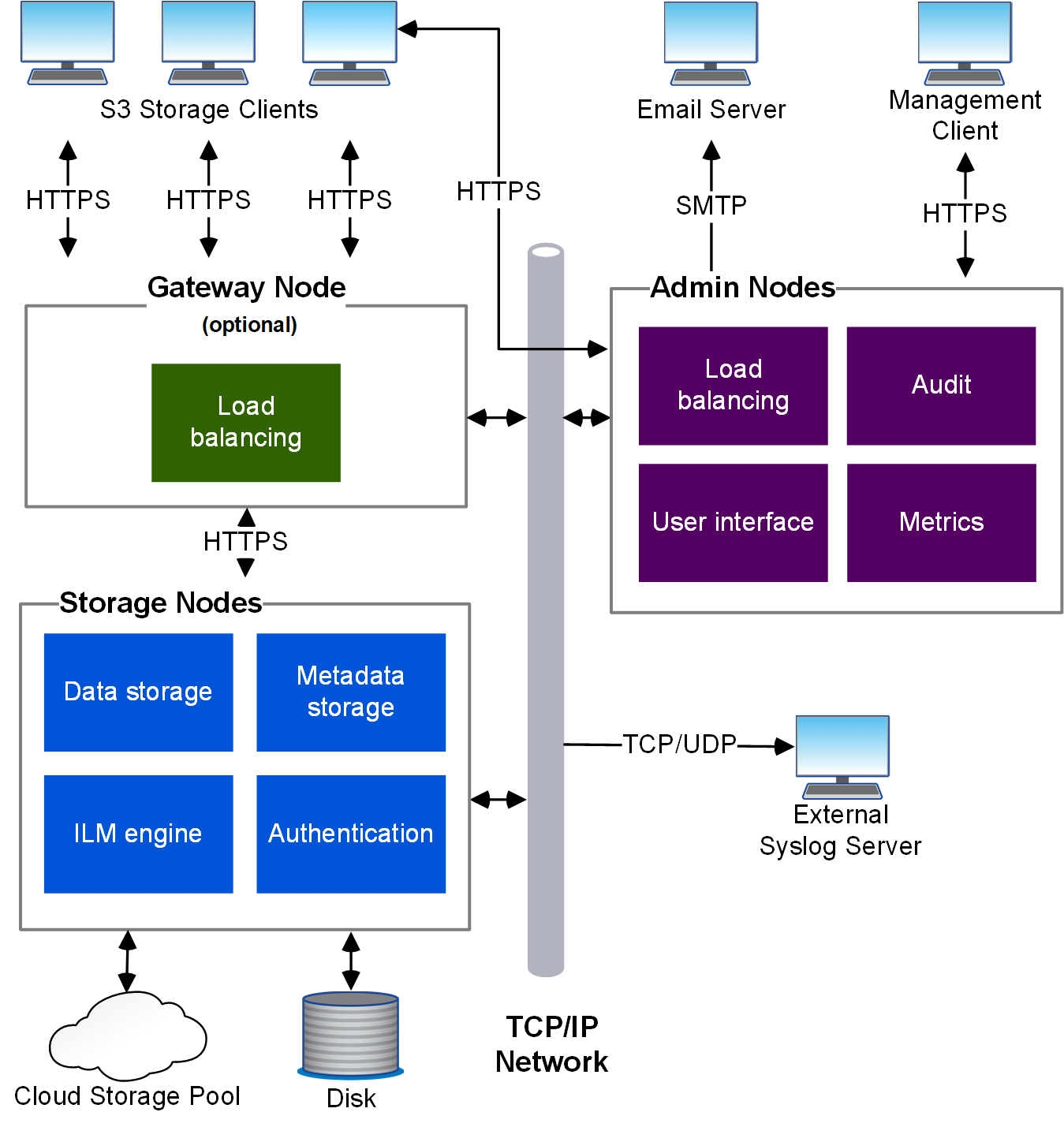

이 다이어그램은 StorageGRID 시스템 내에서 그리드 노드가 어떻게 배치되는지를 보여줍니다.
S3 클라이언트는 StorageGRID에서 객체를 저장하고 검색합니다. 다른 클라이언트는 이메일 알림을 보내거나, StorageGRID 관리 인터페이스에 액세스하거나, 선택적으로 감사 공유에 액세스하는 데 사용됩니다.
S3 클라이언트는 스토리지 노드에 대한 로드 밸런싱 인터페이스를 사용하기 위해 게이트웨이 노드 또는 관리 노드에 연결할 수 있습니다. 또는 S3 클라이언트는 HTTPS를 사용하여 스토리지 노드에 직접 연결할 수도 있습니다.
객체는 소프트웨어 또는 하드웨어 기반 스토리지 노드의 StorageGRID 내에 저장하거나, 외부 S3 버킷이나 Azure Blob 스토리지 컨테이너로 구성된 클라우드 스토리지 풀에 저장할 수 있습니다.
