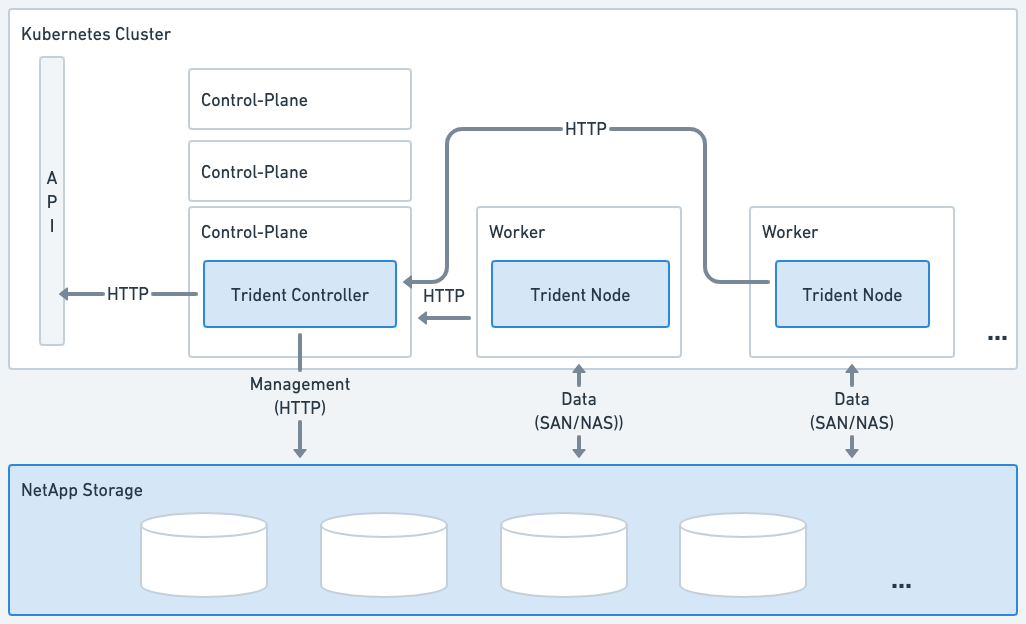

Trident는 클러스터의 각 워커 노드에서 단일 Controller Pod와 Node Pod로 실행됩니다. Node Pod는 Trident 볼륨을 마운트하려는 모든 호스트에서 실행되어야 합니다.
컨트롤러 Pod 및 노드 Pod 이해
Trident는 Kubernetes 클러스터에 단일 Trident 컨트롤러 Pod 및 하나 이상의 Trident 노드 Pod로 배포되며 표준 Kubernetes _CSI Sidecar Containers_를 사용하여 CSI 플러그인 배포를 간소화합니다. "Kubernetes CSI 사이드카 컨테이너"는 Kubernetes Storage 커뮤니티에서 유지 관리합니다.
Kubernetes "노드 선택기" 및 "톨러레이션 및 테인트"는 파드가 특정 또는 선호하는 노드에서 실행되도록 제한하는 데 사용됩니다. Trident 설치 중에 컨트롤러 및 노드 파드에 대한 노드 선택기 및 허용 조건을 구성할 수 있습니다.
-
컨트롤러 플러그인은 스냅샷 및 크기 조정과 같은 볼륨 프로비저닝 및 관리를 처리합니다.
-
노드 플러그인은 스토리지를 노드에 연결하는 작업을 처리합니다.

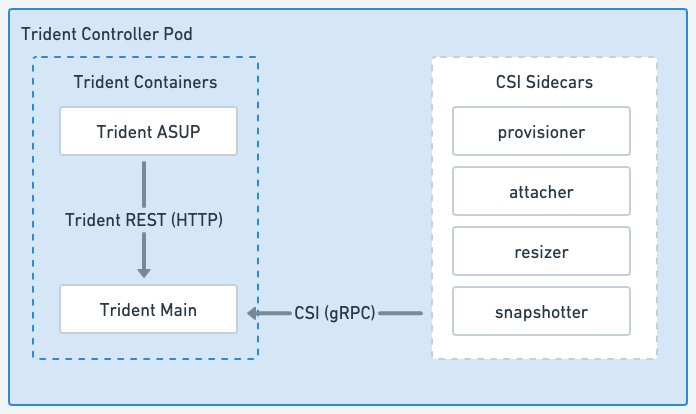

Trident 컨트롤러 Pod
Trident Controller Pod는 CSI Controller 플러그인을 실행하는 단일 Pod입니다.
-
NetApp 스토리지에서 볼륨 프로비저닝 및 관리를 담당합니다.
-
Kubernetes 배포에 의해 관리됨
-
설치 매개변수에 따라 컨트롤 플레인 또는 워커 노드에서 실행할 수 있습니다.

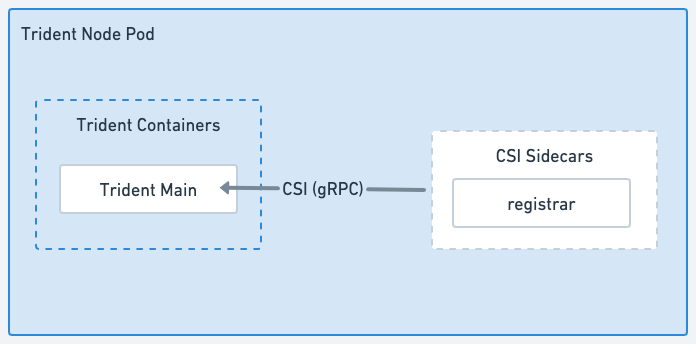

Trident 노드 Pod
Trident Node Pod는 CSI Node 플러그인을 실행하는 특권 Pod입니다.
-
호스트에서 실행 중인 Pod에 대한 스토리지 마운트 및 마운트 해제를 담당합니다
-
Kubernetes DaemonSet에서 관리
-
NetApp 스토리지를 마운트할 모든 노드에서 실행되어야 합니다
지원되는 Kubernetes 클러스터 아키텍처
Trident는 다음과 같은 Kubernetes 아키텍처를 지원합니다.
| Kubernetes 클러스터 아키텍처 | 지원됨 | 기본 설치 |
|---|---|---|
단일 마스터, 컴퓨팅 |
예 |
예 |
다중 마스터, 컴퓨팅 |
예 |
예 |
마스터, |
예 |
예 |
마스터, 인프라, 컴퓨팅 |
예 |
예 |
