Visualize gráficos de contadores de capacidade de desempenho para identificar problemas

PDFs

Você pode visualizar gráficos de capacidade de desempenho usada para nós e agregados na página Performance Explorer. Isso permite que você visualize dados detalhados de capacidade de desempenho para os nós e agregados selecionados para um período de tempo específico.

O gráfico de contador padrão exibe os valores de capacidade de desempenho usados para os nós ou agregados selecionados. O gráfico do contador de detalhamento exibe os valores totais de capacidade de desempenho para o objeto raiz separados por uso com base nos protocolos do usuário versus processos do sistema em segundo plano. Além disso, a quantidade de capacidade de desempenho livre também é mostrada.

Observação

Como algumas atividades em segundo plano associadas ao gerenciamento de sistemas e dados são identificadas como cargas de trabalho do usuário e categorizadas como protocolos do usuário, a porcentagem de protocolos do usuário pode parecer artificialmente alta quando esses processos são executados. Esses processos geralmente são executados por volta da meia-noite, quando o uso do cluster é baixo. Se você observar um pico na atividade do protocolo do usuário por volta da meia-noite, verifique se os trabalhos de backup do cluster ou outras atividades em segundo plano estão configurados para serem executados naquele horário.
Passos

  1. Selecione a aba Explorer de um nó ou página de destino agregada.

  2. No painel Gráficos do contador, clique em Escolher gráficos e selecione Desempenho. Gráfico de Capacidade Utilizada.

  3. Role para baixo até conseguir visualizar o gráfico.

    As cores do gráfico padrão mostram quando o objeto está na faixa ideal (amarelo), quando o objeto está subutilizado (verde) e quando o objeto está superutilizado (vermelho). O gráfico de detalhamento mostra detalhes detalhados da capacidade de desempenho somente para o objeto raiz.

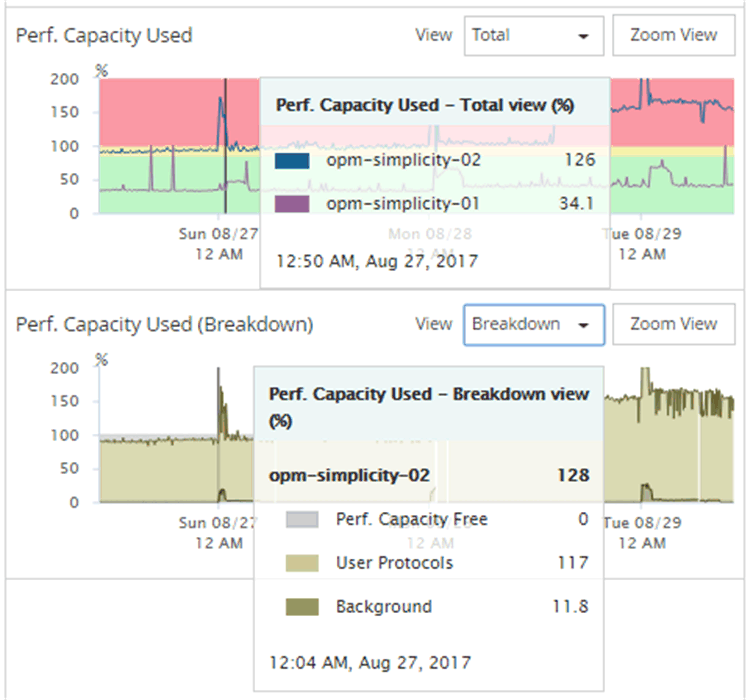

    Uma captura de tela da interface do usuário que mostra o gráfico de detalhamento com capacidade de desempenho detalhada somente para o objeto raiz.

  4. Se você quiser visualizar qualquer um dos gráficos em tamanho real, clique em Visualização com Zoom.

    Dessa forma, você pode abrir vários gráficos de contadores em janelas separadas para comparar valores de capacidade de desempenho usados com valores de IOPS ou MBps no mesmo período.
