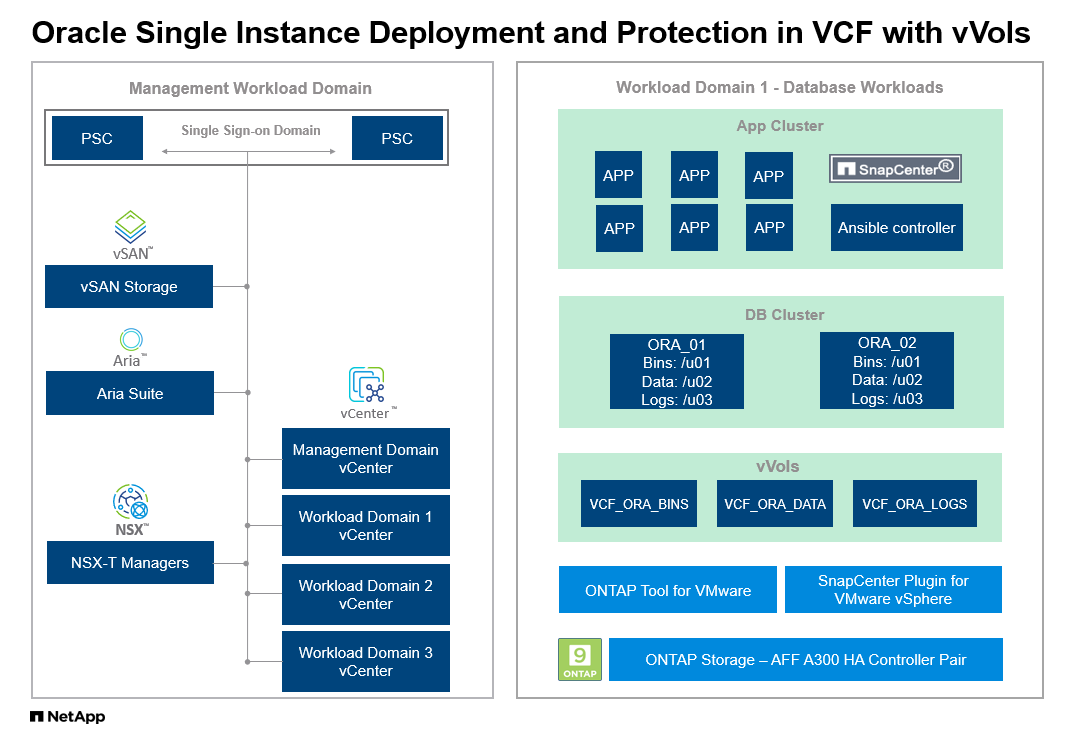

Um VMware VCF foi configurado. Para obter informações ou instruções sobre como criar um VCF, consulte a documentação do VMware"Documentação do VMware Cloud Foundation" .

Provisione três VMs Linux, duas VMs para banco de dados Oracle e uma VM para controlador Ansible dentro do domínio de carga de trabalho VCF. Provisione uma VM de servidor Windows para executar o servidor NetApp SnapCenter . Para obter informações sobre como configurar o controlador Ansible para implantação automatizada do banco de dados Oracle, consulte os seguintes recursos"Introdução à automação de soluções da NetApp ^" .

O plugin SnapCenter versão 6.0 para VMware vSphere foi implantado no VCF. Consulte os seguintes recursos para a implantação do plugin:"Documentação do SnapCenter Plug-in for VMware vSphere" .

A ferramenta ONTAP para VMware vSphere foi implantada no VCF. Consulte os seguintes recursos para a ferramenta ONTAP para implantação do VMware vSphere:"Documentação das ONTAP tools for VMware vSphere"

Nos atalhos do cliente vSphere, abra a ferramenta NetApp ONTAP . Certifique-se de que o cluster de armazenamento ONTAP foi adicionado a Storage Systems como parte da implantação da ferramenta ONTAP .

Clique em Storage capability profile para adicionar um perfil personalizado para o Oracle. Dê um nome ao perfil e adicione uma breve descrição.

Escolha a categoria do controlador de armazenamento: desempenho, capacidade ou híbrido.

Selecione o protocolo.

Defina uma política de QoS, se desejar.

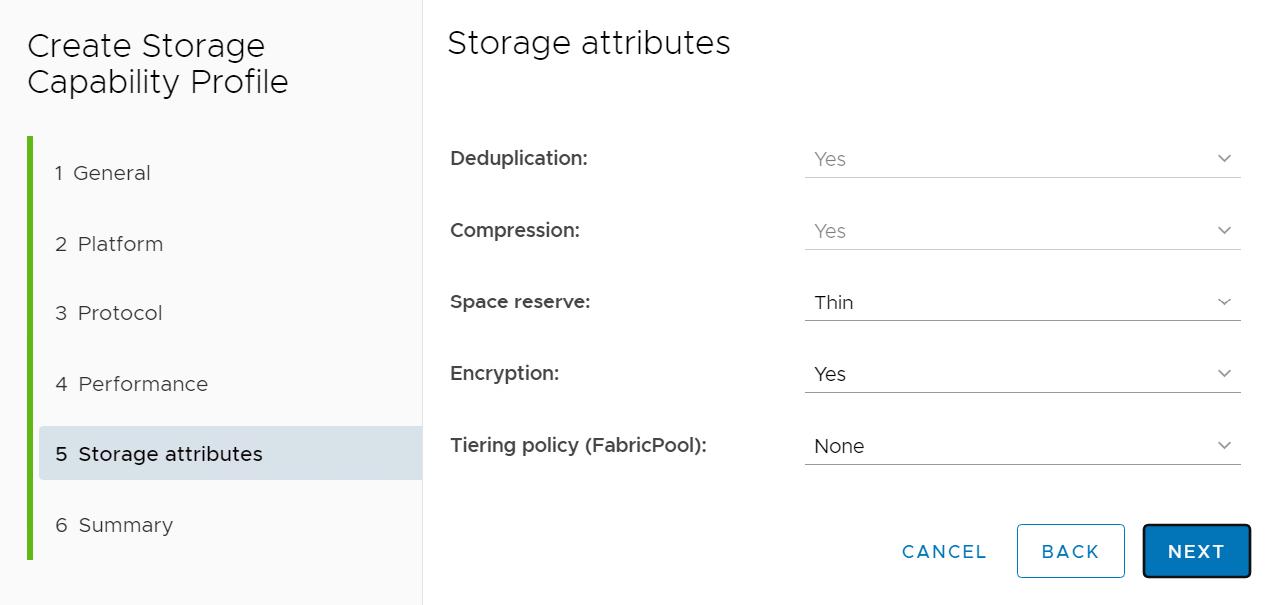

Atributos de armazenamento adicionais para o perfil. Certifique-se de que a criptografia esteja habilitada no controlador NetApp se quiser ter o recurso de criptografia, ou isso poderá causar problemas ao aplicar o perfil.

Revise o resumo e conclua a criação do perfil de capacidade de armazenamento.

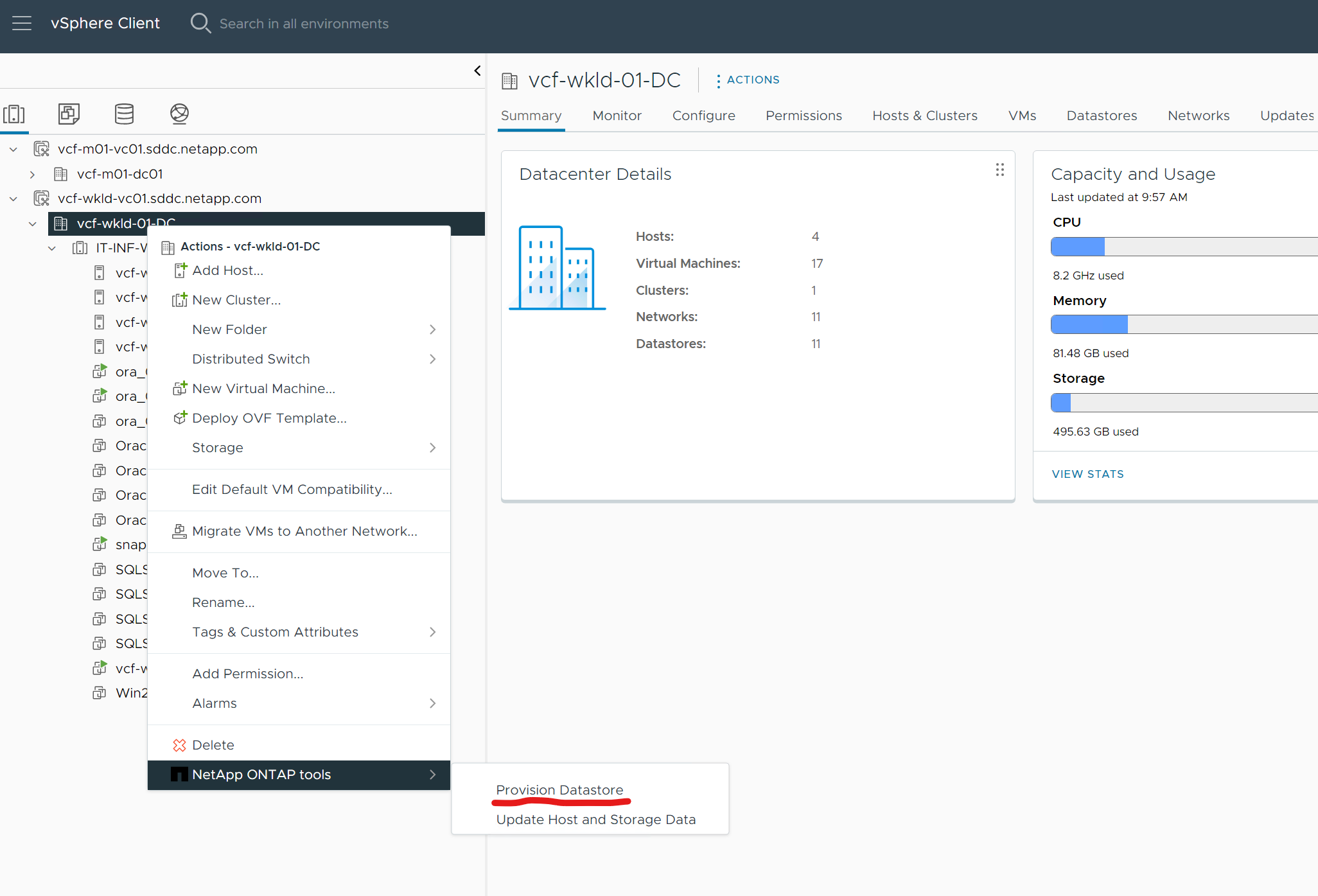

O fluxo de trabalho de criação de vVols pode ser acionado pela interface da ferramenta ONTAP ou pelo cluster de domínio de carga de trabalho do VCF.

Preenchendo informações gerais do armazenamento de dados, incluindo destino de provisionamento, tipo, nome e protocolo.

Selecione o perfil de capacidade de armazenamento personalizado criado na etapa anterior, o Storage system , e Storage VM , onde os vVols devem ser criados.

Escolher Create new volumes , preencha o nome e o tamanho do volume e clique em ADD então NEXT para ir para a página de resumo.

Você pode adicionar mais de um volume a um armazenamento de dados vVols ou abranger volumes de um armazenamento de dados vVols em nós do controlador ONTAP para melhor desempenho.

Clique Finish para criar um armazenamento de dados vVols para o binário Oracle.

Repita os mesmos procedimentos para criar o armazenamento de dados vVols para dados e logs do Oracle.

Nos menus do cliente vSphere, abra Policies and Profiles e destacar VM Storage Policies . Clique Create abrir VM Storage Policies fluxo de trabalho.

Nomeie a política de armazenamento da VM.

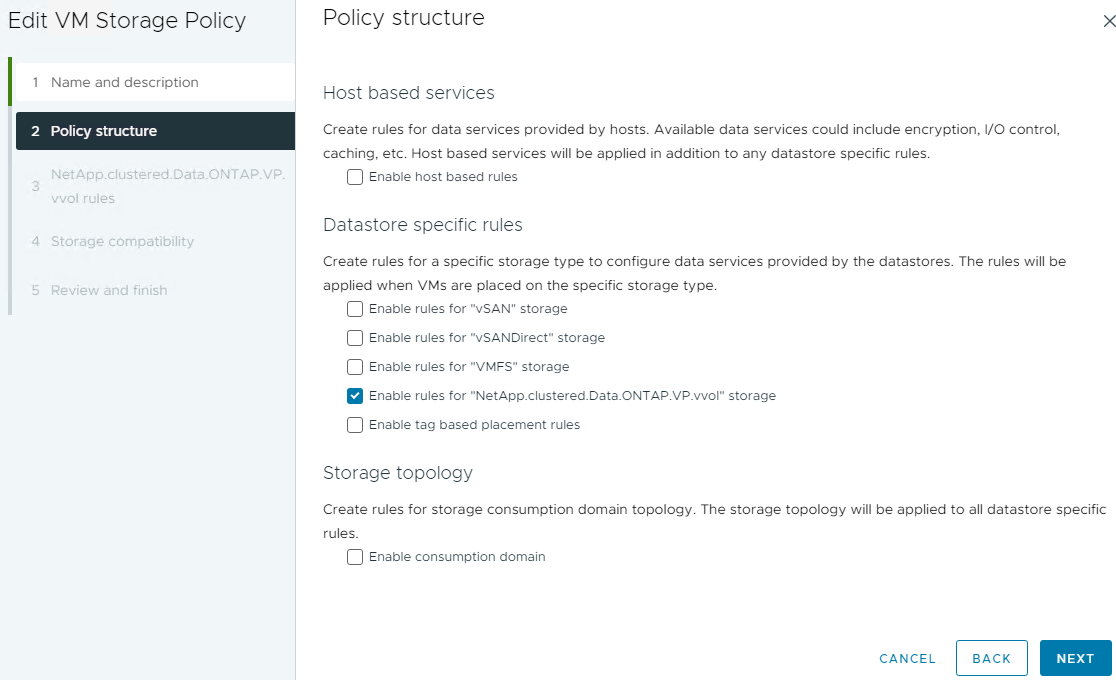

Em Datastore specific rules , verificar Enable rules for "NetAPP.clustered.Data.ONTAP.VP.vvol" storage

Para regras NetApp.clustered.Data.ONTAP ONTAP Placement , selecione o perfil de capacidade de armazenamento personalizado criado na etapa anterior.

Para regras NetApp.clustered.Data.ONTAP ONTAP Replication , escolher Disabled se vVols não forem replicados.

A página de compatibilidade de armazenamento exibe os armazenamentos de dados vVols compatíveis no ambiente VCF.

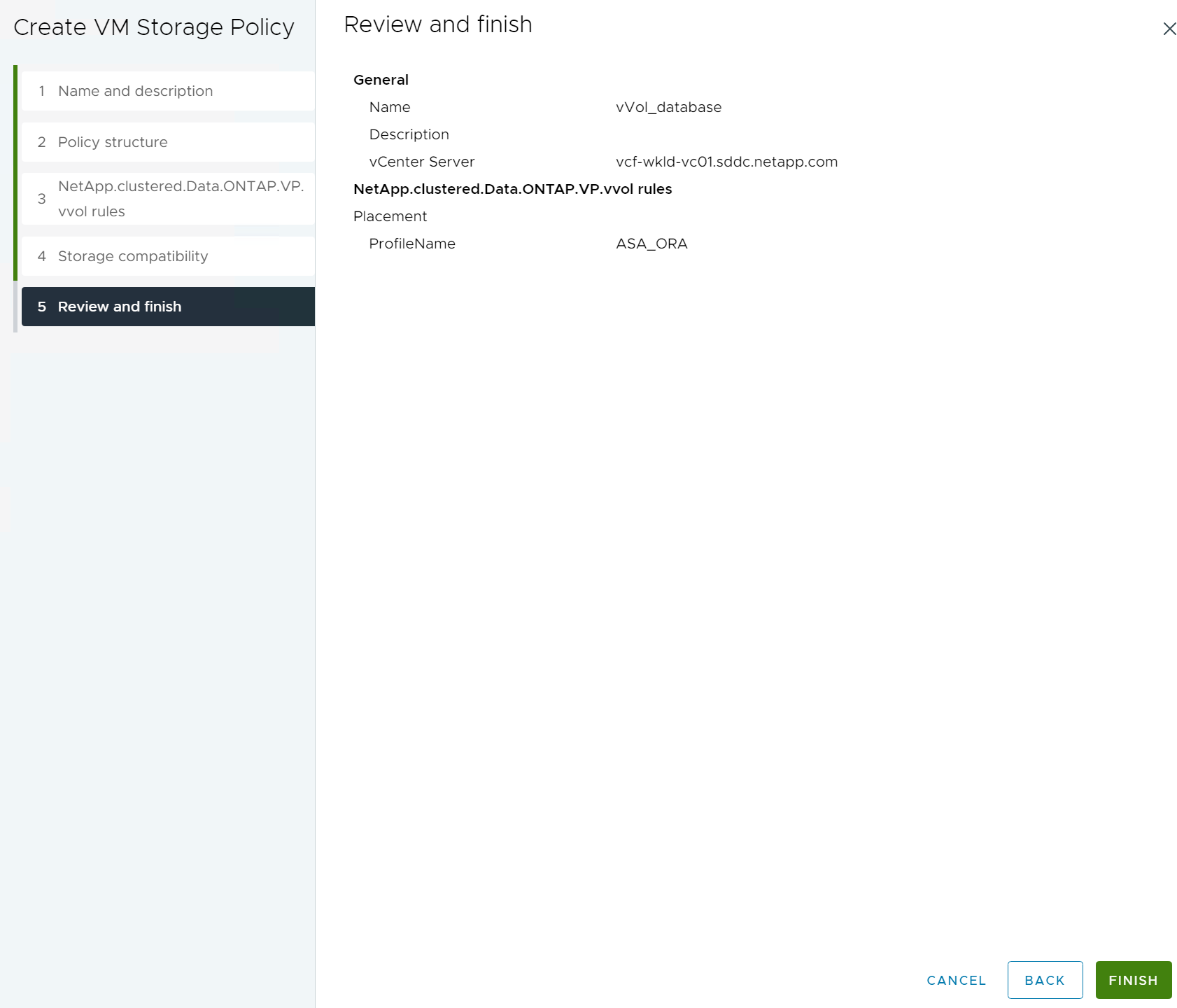

Revise e conclua a criação da Política de Armazenamento da VM.

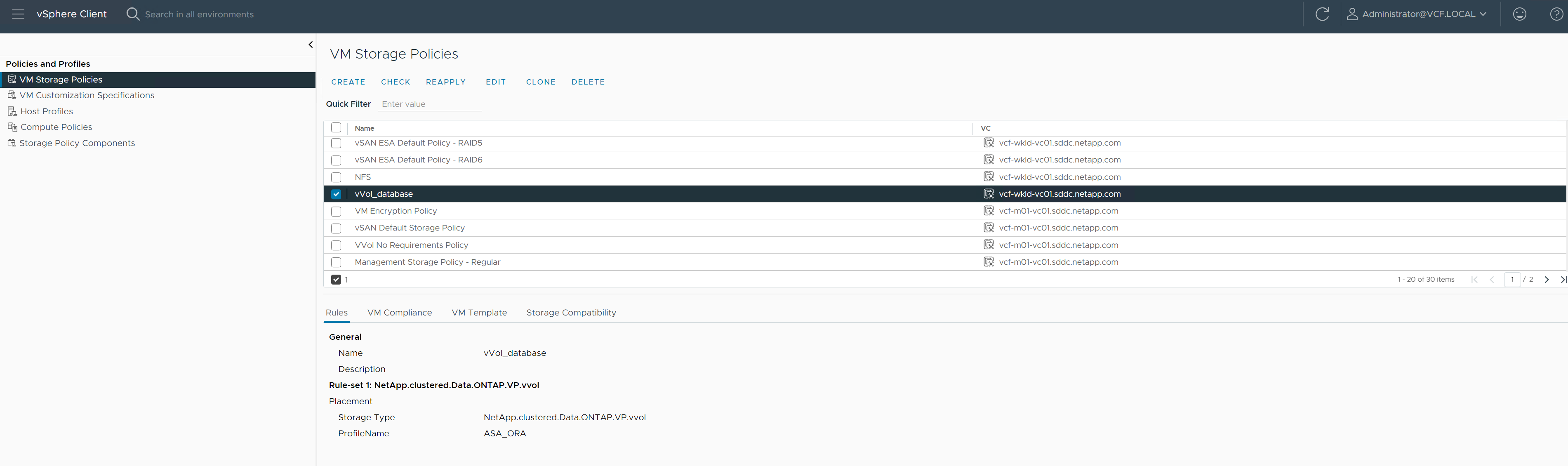

Valide a política de armazenamento de VM recém-criada.

Adicione um disco à VM para armazenamento binário do Oracle.

Adicione um disco à VM para armazenamento de dados Oracle.

Adicione um disco à VM para armazenamento de logs do Oracle.

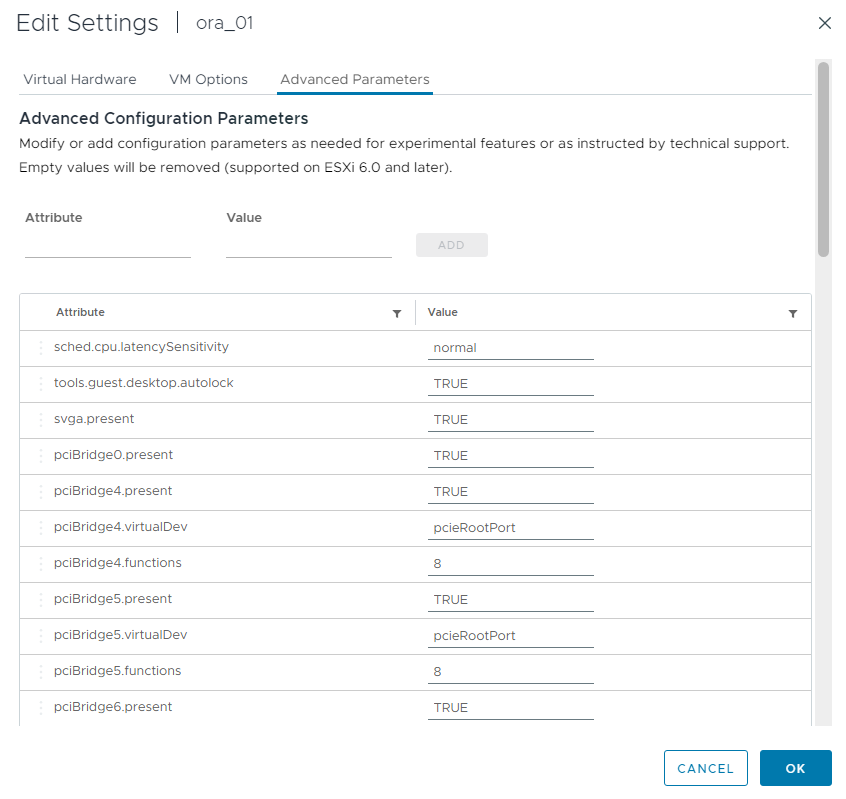

Da VM Edit Settings , Advanced Parameters , adicione Atributo disk.enableuuid com valor TRUE . A VM precisa estar inativa para adicionar o parâmetro avançado. Definir esta opção permite que o SnapCenter identifique com precisão o vVol no seu ambiente.

Agora, reinicie a VM. Efetue login na VM como usuário administrador via ssh para revisar as unidades de disco recém-adicionadas.

[admin@ora_01 ~]$ sudo fdisk -l

Disk /dev/sdb: 50 GiB, 53687091200 bytes, 104857600 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/sdc: 100 GiB, 107374182400 bytes, 209715200 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/sdd: 100 GiB, 107374182400 bytes, 209715200 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

.
.
.

Particione as unidades como uma partição primária e única simplesmente aceitando as opções padrões.

sudo fdisk /dev/sdb

sudo fdisk /dev/sdc

sudo fdisk /dev/sdd

Formate os discos particionados como sistemas de arquivos xfs.

sudo mkfs.xfs /dev/sdb1

sudo mkfs.xfs /dev/sdc1

sudo mkfs.xfs /dev/sdd1

Monte as unidades nos pontos de montagem /u01, /u02 e /u03.

sudo mount -t xfs /dev/sdb1 /u01

sudo mount -t xfs /dev/sdc1 /u02

sudo mount -t xfs /dev/sdd1 /u03

[admin@ora_01 ~]$ df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               7.7G     0  7.7G   0% /dev
tmpfs                  7.8G     0  7.8G   0% /dev/shm
tmpfs                  7.8G  782M  7.0G  10% /run
tmpfs                  7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   44G   19G   26G  43% /
/dev/sda1             1014M  258M  757M  26% /boot
tmpfs                  1.6G   12K  1.6G   1% /run/user/42
tmpfs                  1.6G  4.0K  1.6G   1% /run/user/1000
/dev/sdb1               50G  390M   50G   1% /u01
/dev/sdc1              100G  746M  100G   1% /u02
/dev/sdd1              100G  746M  100G   1% /u03

Adicione pontos de montagem em /etc/fstab para que as unidades de disco sejam montadas quando a VM for reinicializada.

sudo vi /etc/fstab

[oracle@ora_01 ~]$ cat /etc/fstab

#
# /etc/fstab
# Created by anaconda on Wed Oct 18 19:43:31 2023
#
# Accessible filesystems, by reference, are maintained under '/dev/disk/'.
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info.
#
# After editing this file, run 'systemctl daemon-reload' to update systemd
# units generated from this file.
#
/dev/mapper/rhel-root   /                       xfs     defaults        0 0
UUID=aff942c4-b224-4b62-807d-6a5c22f7b623 /boot                   xfs     defaults        0 0
/dev/mapper/rhel-swap   none                    swap    defaults        0 0
/root/swapfile swap swap defaults 0 0
/dev/sdb1               /u01                    xfs     defaults        0 0
/dev/sdc1               /u02                    xfs     defaults        0 0
/dev/sdd1               /u03                    xfs     defaults        0 0

Efetue login na VM do controlador Ansible como usuário administrador via ssh e clone uma cópia do kit de ferramentas de automação para Oracle no NFS.

git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_nfs.git

Coloque os seguintes arquivos de instalação do Oracle na pasta /tmp/archive na VM do banco de dados. A pasta deve permitir acesso a todos os usuários com permissão 777.

LINUX.X64_193000_db_home.zip
p34765931_190000_Linux-x86-64.zip
p6880880_190000_Linux-x86-64.zip

Configure o arquivo de destino da implantação - hosts, o arquivo de variáveis globais - vars/vars.yml e o arquivo de variáveis da VM do banco de dados local - host_vars/host_name.yml de acordo com as instruções nesta seção do TR-4992:"Configuração de arquivos de parâmetros" . Comente a variável nfs_lif do arquivo de variáveis da VM do banco de dados local.

Configure a autenticação sem chave SSH entre o controlador Ansible e as VMs do banco de dados, o que requer a geração de um par de chaves SSH e a cópia da chave pública para o diretório raiz do usuário administrador das VMs do banco de dados, pasta .ssh, arquivo authorized_keys.

ssh-keygen

No controlador Ansible, no diretório inicial do kit de ferramentas de automação clonado /home/admin/na_oracle_deploy_nf, execute o playbook de pré-requisitos.

ansible-playbook -i hosts 1-ansible_requirements.yml

Execute o manual de configuração do Linux.

ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml

Execute o manual de implantação do Oracle.

ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml --skip-tags "ora_mount_points,enable_dnfs_client"

Opcionalmente, todos os playbooks acima também podem ser executados a partir de uma única execução de playbook.

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml --skip-tags "ora_mount_points,enable_dnfs_client"

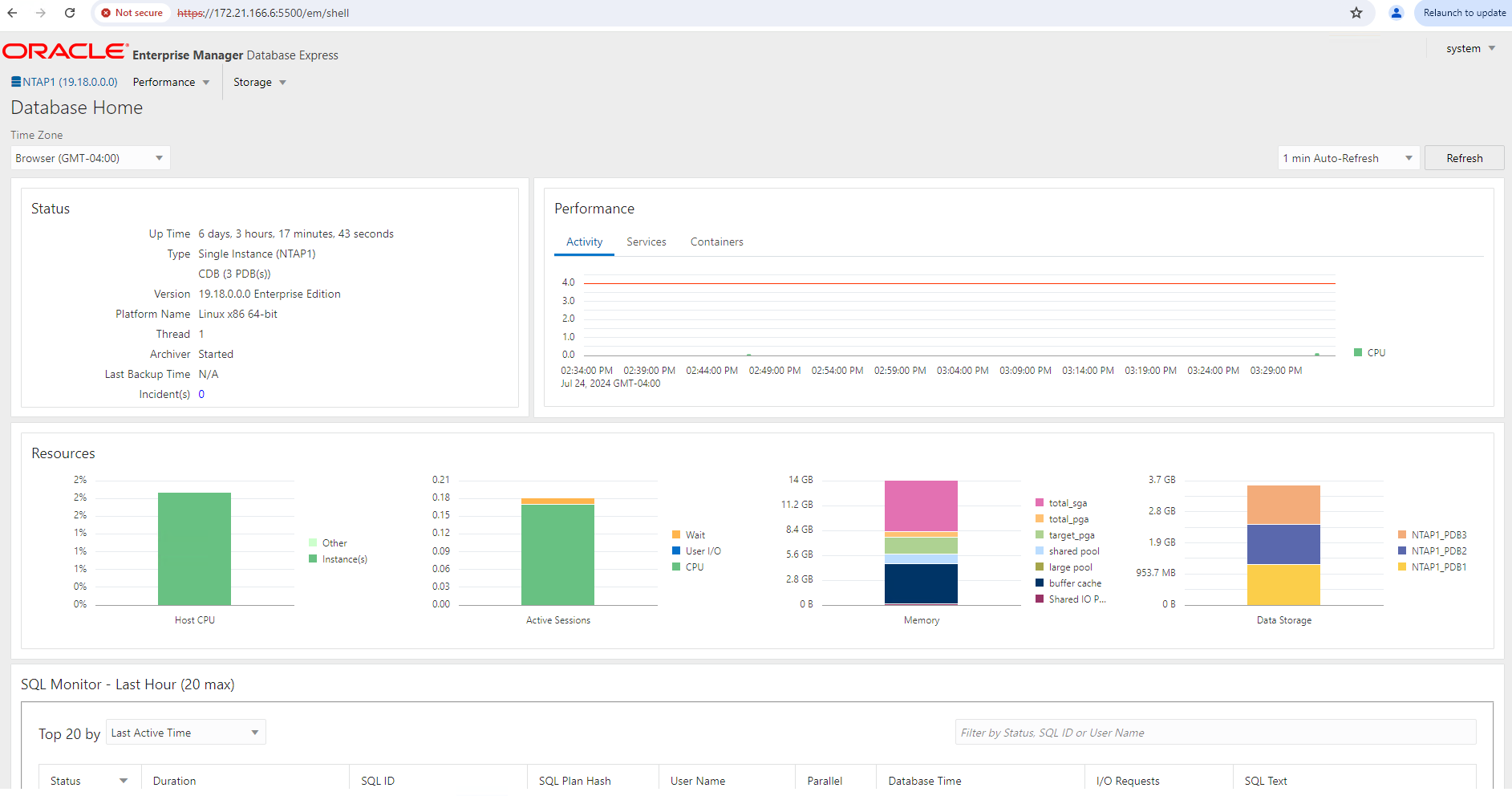

Efetue login no EM Express para validar o Oracle após a execução bem-sucedida do playbook.

Opcionalmente, execute destroy playbook para remover o banco de dados da VM do DB.

ansible-playbook -i hosts 5-destroy.yml -u admin -e @vars/vars.yml
