Implante manualmente o operador Shift (modo padrão)

Colaboradores netapp-jsnyder
PDFs

Implante manualmente o NetApp Shift toolkit como um serviço em contêiner com NetApp Trident CSI e Migration Toolkit for Virtualization (MTV). Esse processo permite o provisionamento automatizado de storage e a migração de discos de máquinas virtuais, aproveitando anotações e rótulos para rotear as solicitações adequadamente entre os componentes.

Componentes de arquitetura

Entenda como o NetApp Shift toolkit, Trident CSI e o Migration Toolkit for Virtualization funcionam juntos para permitir o provisionamento automatizado de storage e a migração de discos de máquinas virtuais no seu ambiente OpenShift.

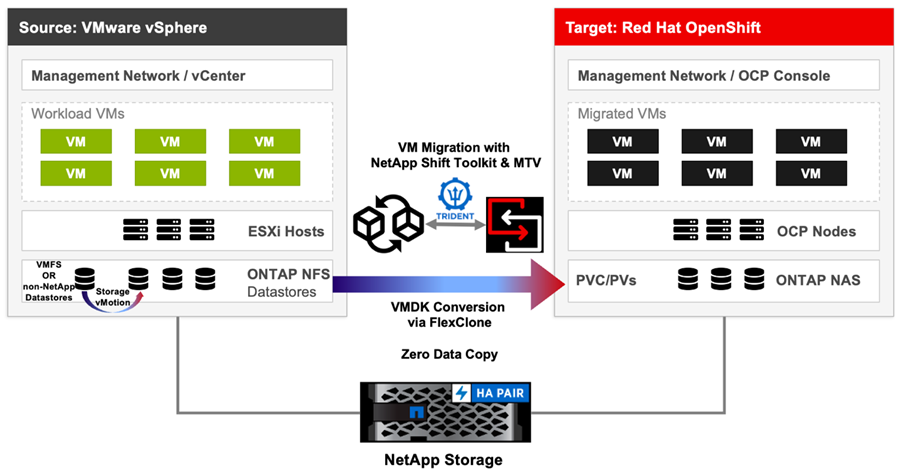

Diagrama da arquitetura do operador shift

toolkit NetApp Shift

  • Implantado como um serviço conteinerizado por meio de um registro de imagens

  • Expõe um endpoint que escuta solicitações de Persistent Volume Claim (PVC) originadas do MTV com uma anotação específica

  • Responsável pelo processamento de tarefas de migração de disco de máquinas virtuais, incluindo conversões de formato

NetApp Trident CSI (Versão 26.06 ou posterior)

  • Atua como o provisionador da Container Storage Interface (CSI)

  • Recebe solicitações de importação de PVC do Shift toolkit

  • Aplica lógica baseada em anotações e rótulos de PVC para determinar se a solicitação deve ser processada diretamente ou redirecionada para Shift

Kit de Ferramentas de Migração para Virtualização (MTV 2.12 ou posterior)

  • Orquestra planos de migração de máquinas virtuais

  • Problemas com solicitações de PVC necessárias para provisionamento de storage durante a migração de máquina virtual

  • Adiciona anotações para orientar o processamento subsequente

Antes de começar

Verifique se o seu ambiente OpenShift possui os componentes necessários instalados e configurados antes de implantar o operador Shift.

  • O Migration Toolkit for Virtualization Operator está executando a versão 2.12 ou posterior

  • Trident é instalado via OpenShift OperatorHub "Guia de instalação do Trident"

  • NetApp Shift é implantado como um contêiner com o endpoint do Shift acessível ao NetApp Trident

  • Uma Storage Class é criada e anotada especificamente para uso no Shift toolkit

  • As anotações identificam o kit de ferramentas Shift como o manipulador pretendido e especificam o backend Trident de destino

  • A MTV inclui a seguinte anotação em PVCs: forklift.konveyor.io/netapp-shift: "true"

Passo 1: Baixe e extraia o instalador do Shift

O pacote de instalação do Shift contém tudo o que é necessário para implantar o operador Shift e instalar o Shift.

Observação Se o seu cluster não tiver acesso ao quay.io, ignore esta etapa e siga o Instalação offline (clusters isolados da internet) procedimento em vez disso. Retorne à etapa 2 após concluir a importação offline da imagem.
Passos

  1. Baixe a versão mais recente do instalador do Shift em "Toolchest do site de suporte da NetApp".

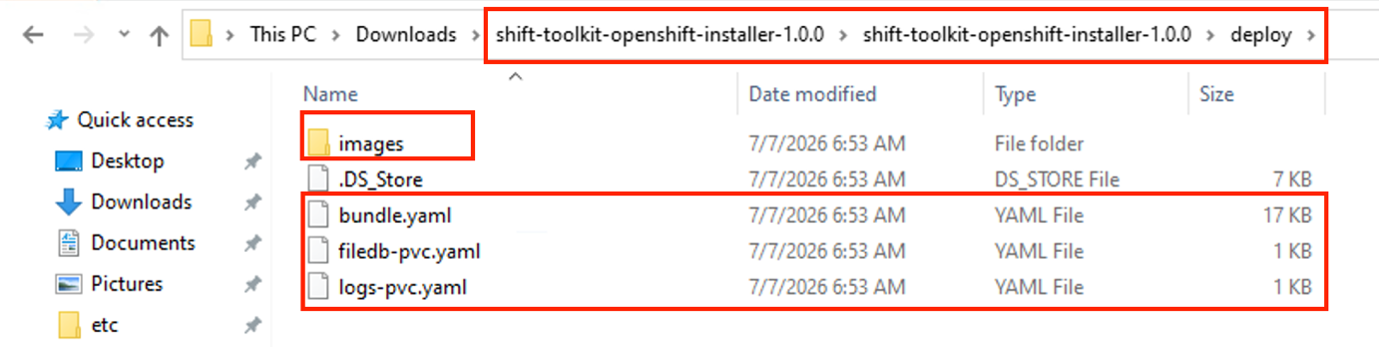

    Página de download do instalador do Shift

  2. Extraia o pacote de instalação:

    tar -xf Shift-installer-1.0.0.tar.gz

  3. Altere para o diretório do instalador:

    cd shift-installer

Etapa 2: Crie o namespace Shift e as credenciais da API

Configure um namespace dedicado para o operador Shift e crie as credenciais necessárias para acesso seguro à API.

Passos

  1. Crie o namespace Shift:

    oc create ns shift

  2. Crie o segredo para acesso à API do Shift dentro do namespace do Shift. Substitua os valores de exemplo por um nome de usuário exclusivo e uma senha forte para o seu ambiente:

    oc create secret generic shift-credentials -n shift \
  --from-literal=username='admin' \
  --from-literal=password='admin'
Observação Substitua a senha por um valor de sua preferência.

Etapa 3: criar certificado TLS ConfigMaps

Crie o ConfigMaps que fornece o certificado TLS e a chave privada que o serviço Shift usa para atender o tráfego HTTPS.

O certificado deve ser emitido com o CN/SAN definido como shift-toolkit-service.shift.svc.cluster.local. Os arquivos de certificado e chave devem ser nomeados server.cert e server.key, respectivamente.

Passos

  1. Crie o ConfigMap para o certificado TLS:

    oc create configmap shift-toolkit-service-server-crt -n shift \
  --from-file=server.cert=server.cert

  2. Crie a ConfigMap para a chave privada TLS:

    oc create configmap shift-toolkit-service-server-key -n shift \
  --from-file=server.key=server.key
Observação Se o HTTPS não estiver sendo usado, defina INSECURE_TLS=true em bundle.yaml. O ConfigMaps necessário ainda deve ser criado conforme descrito acima, mesmo quando o HTTPS estiver desativado e os certificados TLS não estiverem sendo usados ativamente.

Etapa 4: criar o pacote CA ConfigMap

Crie o ConfigMap que fornece o pacote CA que o ouvinte PVC usa para verificar o certificado TLS do serviço Shift.

Passos

  1. Aponte --from-file para o `server.cert`arquivo PEM.

    A chave no ConfigMap deve ser ca.crt. Com esse ConfigMap em vigor, o listener é executado com INSECURE_TLS=false e verifica o certificado Shift em relação a esse pacote usando SHIFT_CA_CERT_FILE.

  2. Crie o ConfigMap para o pacote CA:

    oc create configmap shift-toolkit-service-ca -n shift \
  --from-file=ca.crt=ca.cert

Etapa 5: criar reivindicações de volume persistente

Crie os PVCs necessários para o Shift filedb (banco de dados) e os logs antes de implantar o pacote.

Passos

  1. Antes de aplicar as definições de PVC, atualize deploy/filedb-pvc.yaml e deploy/logs-pvc.yaml para especificar o storageClassName apropriado para o seu cluster (por exemplo, ontap-storageclass).

    Observação Esses PVCs devem ser criados e estar disponíveis antes que o pacote seja implantado na Etapa 6: implantar o operador Shift.

  2. Aplique o manifesto PVC filedb:

    oc apply -f deploy/filedb-pvc.yaml

  3. Aplique o manifesto PVC de logs:

    oc apply -f deploy/logs-pvc.yaml

Etapa 6: Fazer o deploy do operador Shift

Aplique a configuração do operador Shift ao seu OpenShift cluster e verifique se os pods necessários estão em execução com sucesso.

Passos

  1. No diretório shift-installer, execute o comando deploy:

    oc apply -f deploy/shift-bundle.yaml

  2. Verifique a instalação usando o status de criação do pod:

    oc get pods -n shift

    Exemplo de saída:

    NAME                                     READY   STATUS    RESTARTS   AGE
shift-68ccd597c-dtsj7                    1/1     Running   0          18s
shift-pvc-listener-57d546f6b8-r9mgc      1/1     Running   0          18s
Observação Para remover a implantação, execute oc delete -f deploy/bundle.yaml --ignore-not-found. Este comando remove os recursos implantados por bundle.yaml preservando o namespace e o segredo.

Etapa 7: configure a classe de armazenamento para integração com o Shift

Crie uma nova Storage Class ou atualize uma Storage Class existente com as anotações necessárias para a integração com o Shift.

Sobre esta tarefa

A Storage Class deve incluir as seguintes anotações:

  • shift.netapp.io/storage-class-type

  • shift.netapp.io/trident-backend-uuid

Passos

  1. Corrija a storage class com as anotações necessárias:

    oc patch storageclass nimnas1172 \
  --type=merge \
  -p '{
    "metadata": {
      "annotations": {
        "shift.netapp.io/storage-class-type": "shift",
        "shift.netapp.io/trident-backend-uuid": "facc3aad-83bb-423a-b6a1-ba0fb8811217"
      }
    }
  }'

    Exemplo de saída:

    storageclass.storage.k8s.io/nimnas1172 patched
    Observação O UUID do backend pode ser obtido executando oc get tbc -n trident

  2. Verifique as classes de armazenamento existentes:

    oc get sc

    Exemplo de saída:

    nimnas1172 (default)   csi.trident.netapp.io   Delete          Immediate         true

Etapa 8: crie e acione o plano da MTV

Após concluir a implantação do operador Shift e a configuração da classe de armazenamento, você pode criar e acionar o plano MTV.

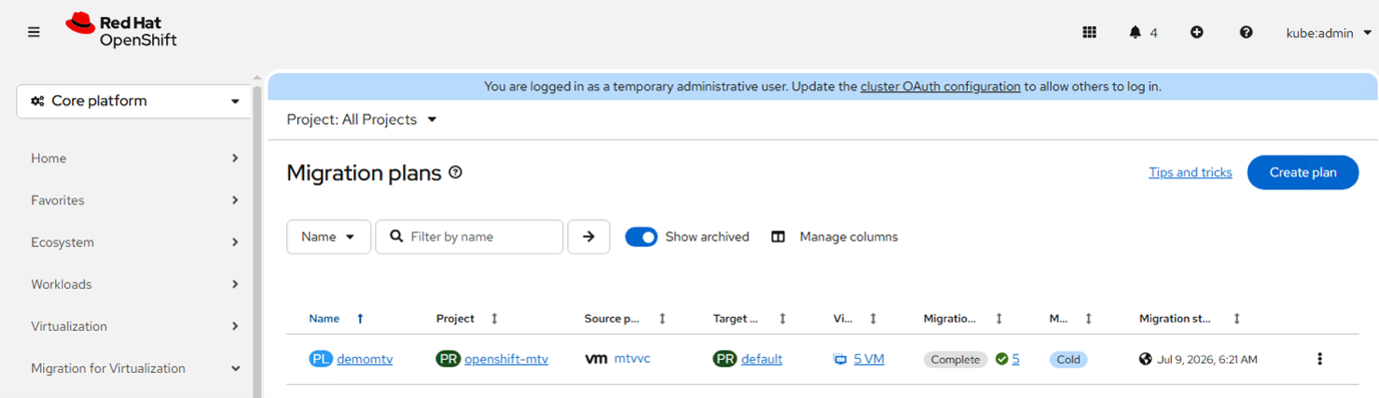

Plano de migração MTV

Para obter informações detalhadas sobre como criar o plano da MTV, consulte o "Documentação do Migration Toolkit for Virtualization".

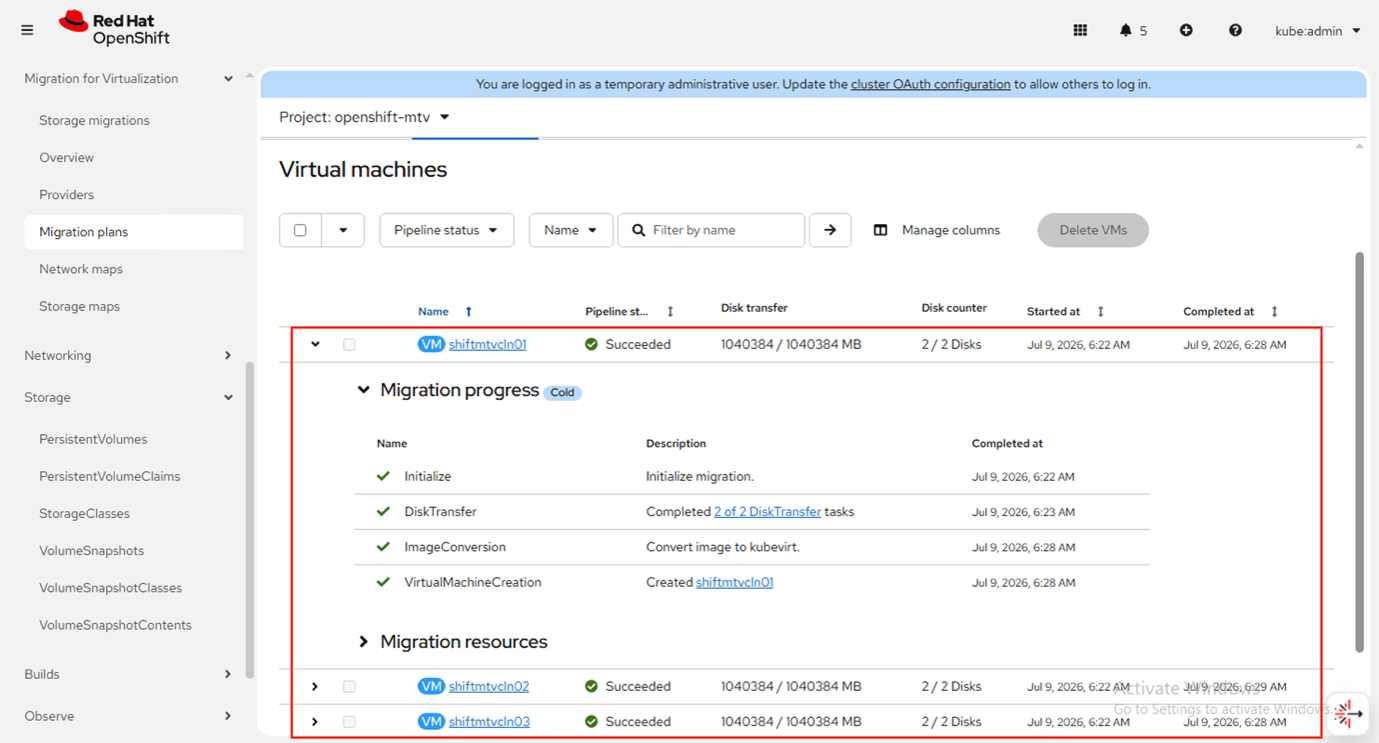

A seguinte captura de tela mostra a sequência de etapas executadas quando o plano de migração é acionado.

Etapas de execução do plano de migração

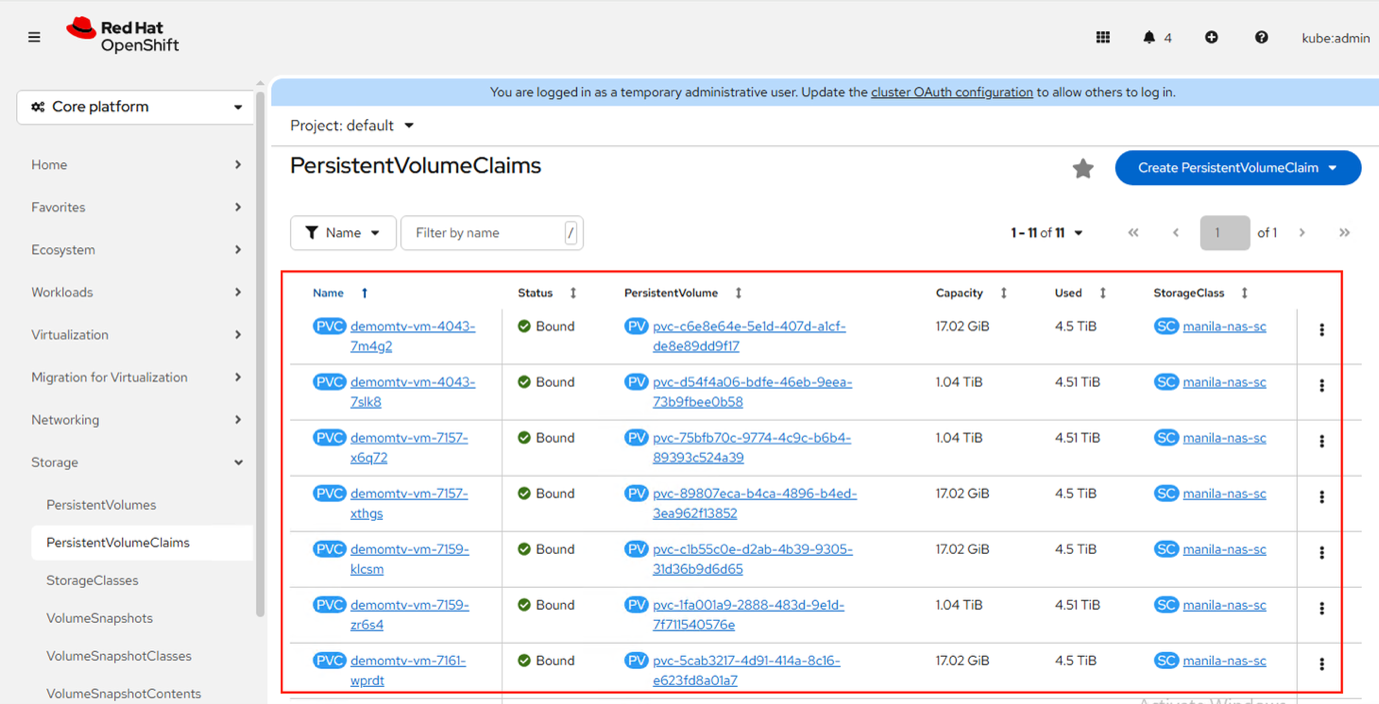

A seguinte captura de tela mostra os PVCs convertidos usando o kit de ferramentas Shift e posteriormente importados pelo NetApp Trident.

PVCs importados pela NetApp Trident

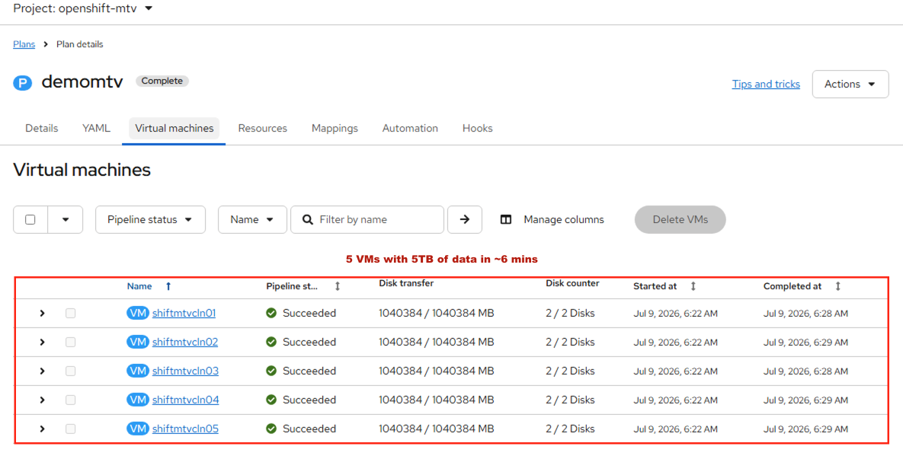

Plano de migração concluído com sucesso

Plano de migração concluído com sucesso — 5 máquinas virtuais e aproximadamente 5 TB de dados migrados em aproximadamente 6 minutos.

O que vem a seguir

Após a conclusão da migração, cada volume clonado deve ser desanexado. O método de desanexação depende da versão do ONTAP: use divisão de clones para ONTAP 9.17.1 e versões anteriores, ou vol move para versões anteriores.

Tanto a divisão de clones quanto a movimentação de volumes são operações em segundo plano e não afetam as cargas de trabalho de produção enquanto estão em execução. Um script para iniciar o processo de desanexação está disponível no widget Desanexar Pós-Migração dentro do NetApp Console Catálogo de Automação.

Instalação offline (clusters isolados da internet)

Esta seção descreve um caminho de instalação alternativo para clusters que não têm acesso ao quay.io. Se o seu cluster puder acessar o quay.io, siga as etapas 1–8.

Para clusters sem acesso ao quay.io, importe os arquivos tar de imagem no registro interno do OpenShift antes de implantar o pacote.

Não é necessário nenhum caminho de registro externo. Tanto as operações de envio de imagens quanto as referências de imagens agrupadas usam image-registry.openshift-image-registry.svc:5000, que é acessível através da rede do cluster e protegido pela CA do cluster.

Antes de começar

  • `oc`CLI conectada com privilégios de cluster-admin

  • skopeo instalado

  • Arquivos tar de imagem disponíveis no host:

    • shift-toolkit-1.0.0-image.tar

    • shift-toolkit-listener-1.0.0-image.tar

Passos

  1. Ativar o registro interno (etapa única; ignore se já estiver configurado):

    oc patch configs.imageregistry.operator.openshift.io cluster \
  --type=merge -p '{"spec":{"defaultRoute":true}}'
oc get route default-route -n openshift-image-registry

  2. Gere as credenciais de registro usando a sessão `oc`ativa:

    Não utilize um token de conta de serviço bruto, pois isso pode falhar durante uploads de blobs. Use oc registry login para criar um arquivo de autenticação compatível com o fluxo de redirecionamento do registro.

    REGISTRY=image-registry.openshift-image-registry.svc:5000
oc registry login --skip-check \
  --registry=$REGISTRY \
  --to=/tmp/registry-auth.json

  3. Envie a imagem do kit de ferramentas Shift para o registro interno:

    skopeo copy \
  docker-archive:shift-toolkit-1.0.0-image.tar \
  docker://$REGISTRY/shift/shift-toolkit:1.0.0 \
  --dest-tls-verify=false \
  --dest-authfile=/tmp/registry-auth.json

  4. Envie a imagem do listener do Shift Toolkit para o registro interno:

    skopeo copy \
  docker-archive:shift-toolkit-listener-1.0.0-image.tar \
  docker://$REGISTRY/shift/shift-toolkit-listener:1.0.0 \
  --dest-tls-verify=false \
  --dest-authfile=/tmp/registry-auth.json

  5. Atualize as referências de imagem em deploy/bundle.yaml para usar o registro interno:

    sed -i \
  -e "s|quay.io/netapp/shift-toolkit:1.0.0|$REGISTRY/shift/shift-toolkit:1.0.0|g" \
  -e "s|quay.io/netapp/shift-toolkit-listener:1.0.0|$REGISTRY/shift/shift-toolkit-listener:1.0.0|g" \
  -e "s|imagePullPolicy: Always|imagePullPolicy: IfNotPresent|g" \
  deploy/bundle.yaml

  6. Implante o pacote:

    oc apply -f deploy/bundle.yaml
