Configure LVM com iSCSI para Proxmox VE

Colaboradores sureshthoppay netapp-jsnyder
PDFs

Configure o Logical Volume Manager (LVM) para armazenamento compartilhado entre hosts do Proxmox Virtual Environment (VE) usando o protocolo iSCSI com o NetApp ONTAP. Essa configuração permite o acesso ao armazenamento em nível de bloco em redes Ethernet padrão com suporte a múltiplos caminhos.

Pool compartilhado LVM com iSCSI usando ONTAP

Tarefas iniciais do administrador de virtualização

Conclua estas tarefas iniciais para preparar os hosts Proxmox VE para conectividade iSCSI e coletar as informações necessárias para o administrador de armazenamento.

  1. Verifique se duas interfaces VLAN do Linux estão disponíveis.

  2. Certifique-se de que o multipath-tools esteja instalado em todos os hosts Proxmox VE e que seja iniciado na inicialização do sistema.

    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools
systemctl enable --now multipathd
    Observação A configuração desejada para dispositivos ONTAP multipath já está incluída no pacote. Para mais informações, consulte o "Documentação do ONTAP 9 no Proxmox VE 9.x para FCP e iSCSI com armazenamento ONTAP"

  3. Colete o IQN do host iSCSI para todos os hosts Proxmox VE e forneça-o ao administrador de armazenamento.

    cat /etc/iscsi/initiator.name

Tarefas do administrador de armazenamento

Se você é novo no ONTAP, use o Gerenciador de Sistemas para uma melhor experiência.

  1. Certifique-se de que a SVM esteja disponível com o protocolo iSCSI ativado. Seguir "Documentação do ONTAP 9".

  2. Crie duas LIFs por controlador dedicadas ao iSCSI.

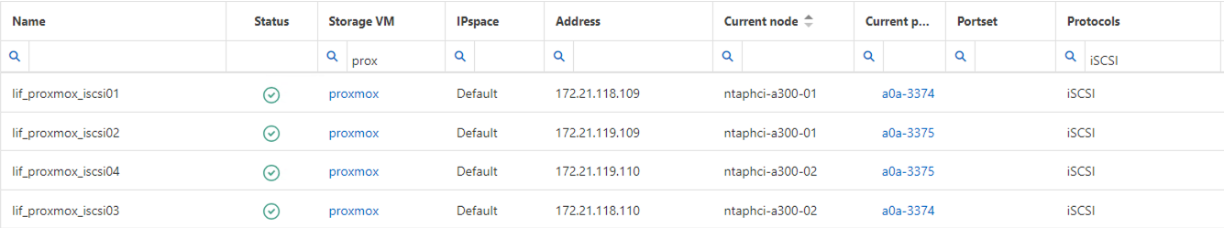

    detalhes da interface iscsi

  3. Crie um grupo de iniciadores (igroup) com o tipo de sistema operacional definido como linux e adicione os iniciadores iSCSI do host.

    O Proxmox VE é baseado no Debian Linux, portanto use o linux tipo de SO para os igroups que contêm iniciadores de host do Proxmox VE. No System Manager, selecione Linux como o sistema operacional do host. Se você usa a ONTAP CLI, execute o seguinte comando.

    lun igroup create -vserver <svm_name> -igroup <igroup_name> -protocol iscsi -ostype linux -initiator <host_iqn_1>,<host_iqn_2>

  4. Crie o LUN com o tipo de SO definido como linux e o tamanho desejado no SVM e apresente-o ao igroup criado na etapa anterior. Certifique-se de que a proteção Anti-Ransomware esteja ativada na guia de segurança para os sistemas ASA. Para os sistemas AFF/FAS, certifique-se de que a proteção Anti-Ransomware esteja ativada na guia de segurança do volume.

    No System Manager, selecione Linux como o sistema operacional do host. Se você usar a ONTAP CLI, execute os seguintes comandos.

    lun create -vserver <svm_name> -path /vol/<volume_name>/<lun_name> -size <size> -ostype linux
lun mapping create -vserver <svm_name> -path /vol/<volume_name>/<lun_name> -igroup <igroup_name>

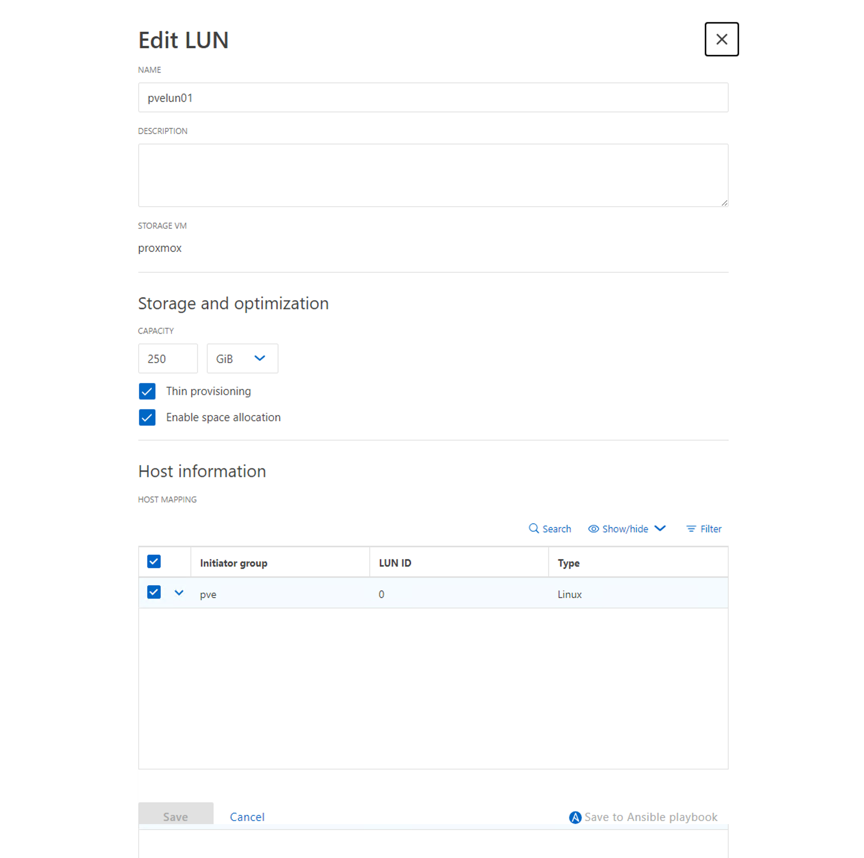

    detalhes do iSCSI LUN

  5. Informe ao administrador de virtualização que o LUN foi criado.

Tarefas finais do administrador de virtualização

Conclua estas tarefas para configurar o LUN iSCSI como armazenamento LVM compartilhado no Proxmox VE.

  1. Utilizando a interface de gerenciamento em `https:<proxmox node>:8006`Clique em Datacenter, selecione Armazenamento, clique em Adicionar e selecione iSCSI.

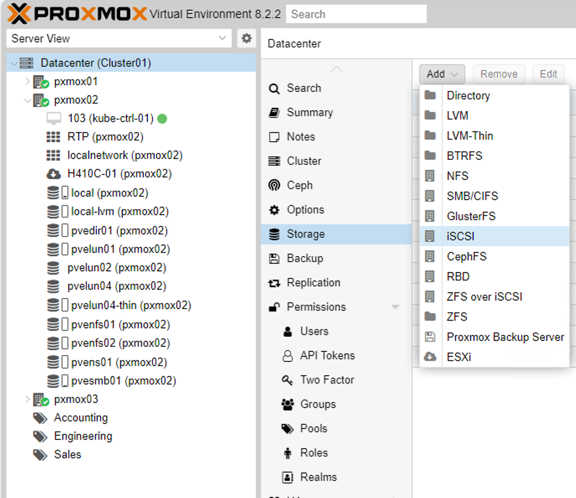

    navegação de armazenamento iscsi

  2. Forneça o nome do ID de armazenamento. O endereço LIF iSCSI do ONTAP deve ser capaz de selecionar o alvo quando não houver problemas de comunicação. Se a intenção for não fornecer acesso direto ao LUN para as VMs convidadas, desmarque essa opção.

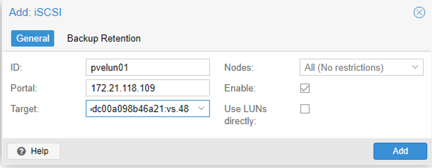

    criação do tipo de armazenamento iscsi

  3. Clique em Adicionar e selecione LVM.

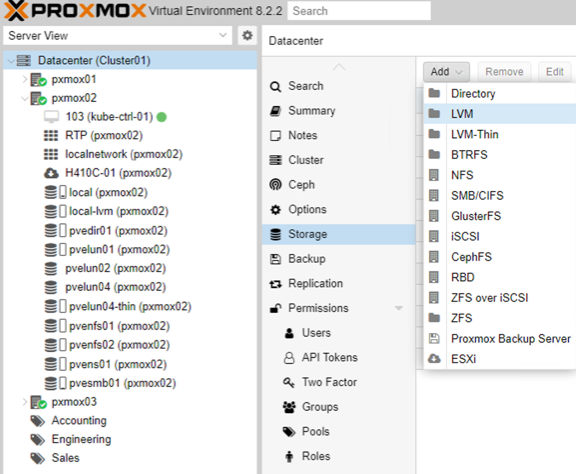

    navegação de armazenamento lvm

  4. Forneça o nome do ID de armazenamento e selecione o armazenamento base que corresponde ao armazenamento iSCSI criado na etapa anterior. Selecione o LUN para o volume base e forneça o nome do grupo de volumes. Certifique-se de que a opção compartilhada esteja selecionada. Com o Proxmox VE 9 e versões superiores, habilite o Allow Snapshots as Volume-Chain opção, que fica visível quando a caixa de seleção Avançado está ativada.

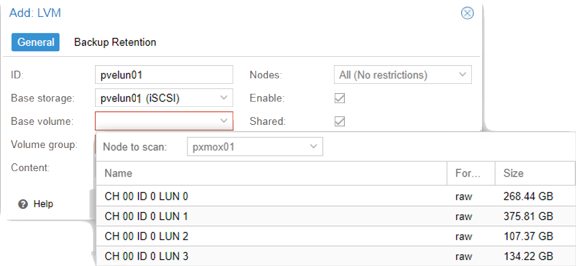

    criação de armazenamento lvm

  5. A seguir, apresentamos um exemplo de arquivo de configuração de armazenamento para LVM usando iSCSI:

    Mostrar exemplo

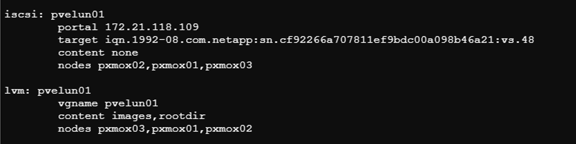

    configuração lvm iscsi

    No Proxmox VE 9 e versões superiores, o arquivo de configuração de armazenamento inclui a opção adicional. snapshot-as-volume-chain 1 quando Allow Snapshots as Volume-Chain está ativado.
