Adicione um armazenamento de dados iSCSI como armazenamento suplementar para um domínio de gerenciamento usando ONTAP tools for VMware vSphere

Colaboradores netapp-jsnyder kevin-hoke

Neste caso de uso, descrevemos o procedimento para adicionar um armazenamento de dados iSCSI como armazenamento suplementar para um domínio de gerenciamento do VMware Cloud Foundation (VCF). Este procedimento resume a configuração de uma Máquina Virtual de Armazenamento (SVM) com interfaces lógicas (LIFs) para iSCSI, a configuração de rede iSCSI em hosts ESXi, a implantação do ONTAP Tools para VMware vSphere e a criação de um armazenamento de dados VMFS.

Benefícios do iSCSI

Alto desempenho: oferece alto desempenho para fornecer taxas de transferência de dados rápidas e eficientes e baixa latência. Ideal para aplicativos empresariais exigentes e ambientes virtualizados.

Facilidade de gerenciamento: simplifica o gerenciamento de armazenamento usando ferramentas e protocolos familiares baseados em IP.

Custo-benefício: utiliza a infraestrutura Ethernet existente, reduzindo a necessidade de hardware especializado e permitindo que as organizações obtenham soluções de armazenamento confiáveis e escaláveis.

Para obter mais informações sobre o uso do iSCSI com sistemas de armazenamento NetApp , consulte "Provisionamento SAN com iSCSI" .

Visão geral do cenário

Este cenário abrange as seguintes etapas de alto nível:

  • Crie uma máquina virtual de armazenamento (SVM) com interfaces lógicas (LIFs) para tráfego iSCSI.

  • Crie grupos de portas distribuídas para redes iSCSI no domínio de gerenciamento VCF.

  • Crie adaptadores vmkernel para iSCSI nos hosts ESXi para o domínio de gerenciamento VCF.

  • Implante o ONTAP Tools no domínio de gerenciamento do VCF.

  • Crie um novo armazenamento de dados VMFS no domínio de gerenciamento do VCF.

Pré-requisitos

Este cenário requer os seguintes componentes e configurações:

  • Um sistema de armazenamento ONTAP AFF ou ASA com portas de dados físicas em switches Ethernet dedicados ao tráfego de armazenamento.

  • A implantação do domínio de gerenciamento do VCF foi concluída e o cliente vSphere está acessível.

A NetApp recomenda projetos de rede totalmente redundantes para iSCSI. O diagrama a seguir ilustra um exemplo de configuração redundante, fornecendo tolerância a falhas para sistemas de armazenamento, switches, adaptadores de rede e sistemas host. Consulte o NetApp"Referência de configuração SAN" para obter informações adicionais.

Projeto de rede iSCSI

Para multipathing e failover em vários caminhos, a NetApp recomenda ter no mínimo dois LIFs por nó de armazenamento em redes Ethernet separadas para todas as SVMs em configurações iSCSI.

Esta documentação demonstra o processo de criação de um novo SVM e especificação das informações de endereço IP para criar vários LIFs para tráfego iSCSI. Para adicionar novos LIFs a um SVM existente, consulte"Criar uma LIF (interface de rede)" .

Para obter informações adicionais sobre o uso de datastores VMFS iSCSI com VMware, consulte"vSphere VMFS Datastore - backend de armazenamento iSCSI com ONTAP" .

Dica Em situações em que vários adaptadores VMkernel são configurados na mesma rede IP, é recomendável usar a vinculação de porta iSCSI de software nos hosts ESXi para garantir que o balanceamento de carga entre os adaptadores ocorra. Consulte o artigo da KB"Considerações sobre o uso de vinculação de porta iSCSI de software no ESX/ESXi (2038869)" .

Etapas de implantação

Para implantar o ONTAP Tools e usá-lo para criar um armazenamento de dados VMFS no domínio de gerenciamento do VCF, conclua as seguintes etapas:

Crie SVM e LIFs no sistema de armazenamento ONTAP

A etapa seguinte é executada no ONTAP System Manager.

Crie a VM de armazenamento e os LIFs

Conclua as etapas a seguir para criar um SVM junto com vários LIFs para tráfego iSCSI.

  1. No ONTAP System Manager, navegue até VMs de armazenamento no menu à esquerda e clique em + Adicionar para iniciar.

    Clique em +Adicionar para começar a criar SVM



  2. No assistente Adicionar VM de armazenamento, forneça um Nome para a SVM, selecione o Espaço IP e, em seguida, em Protocolo de acesso, clique na guia *iSCSI e marque a caixa para Ativar iSCSI.

    Assistente para adicionar VM de armazenamento - habilitar iSCSI

  3. Na seção Interface de rede, preencha o endereço IP, a máscara de sub-rede e o domínio e porta de transmissão para o primeiro LIF. Para LIFs subsequentes, a caixa de seleção pode ser marcada para usar configurações comuns em todos os LIFs restantes ou usar configurações separadas.

    Observação Para multipathing e failover em vários caminhos, a NetApp recomenda ter no mínimo dois LIFs por nó de armazenamento em redes Ethernet separadas para todas as SVMs em configurações iSCSI.

    Preencha as informações de rede para LIFs

  4. Escolha se deseja habilitar a conta de administração da VM de armazenamento (para ambientes multilocação) e clique em Salvar para criar a SVM.

    Habilitar conta SVM e finalizar

Configurar rede para iSCSI em hosts ESXi

As etapas a seguir são executadas no cluster de domínio de gerenciamento do VCF usando o cliente vSphere.

Criar grupos de portas distribuídas para tráfego iSCSI

Conclua o seguinte para criar um novo grupo de portas distribuídas para cada rede iSCSI:

  1. No cliente vSphere para o cluster de domínio de gerenciamento, navegue até Inventário > Rede. Navegue até o Distributed Switch existente e escolha a ação para criar Novo Grupo de Portas Distribuídas…​.

    Escolha criar um novo grupo de portas



  2. No assistente Novo grupo de portas distribuídas, preencha um nome para o novo grupo de portas e clique em Avançar para continuar.

  3. Na página Configurar configurações preencha todas as configurações. Se VLANs estiverem sendo usadas, certifique-se de fornecer o ID de VLAN correto. Clique em Avançar para continuar.

    Preencha o ID da VLAN



  4. Na página Pronto para concluir, revise as alterações e clique em Concluir para criar o novo grupo de portas distribuídas.

  5. Repita esse processo para criar um grupo de portas distribuídas para a segunda rede iSCSI que está sendo usada e certifique-se de ter inserido o ID de VLAN correto.

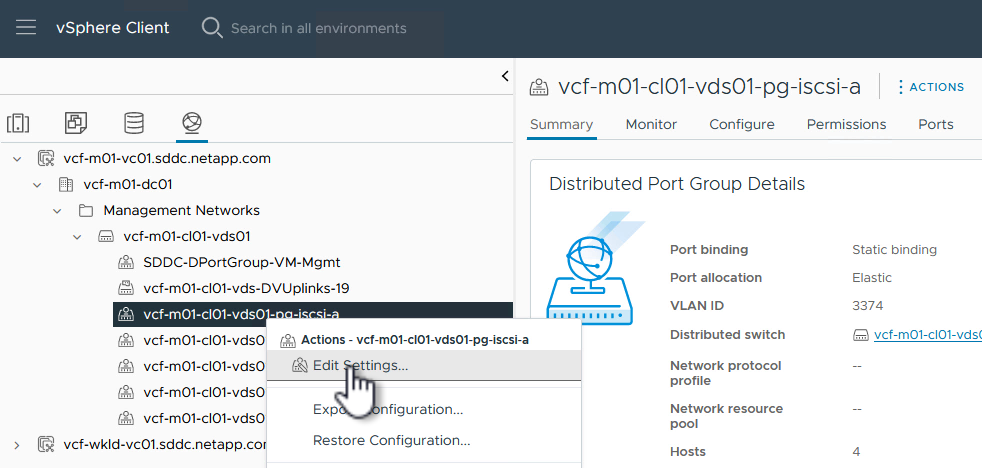

  6. Depois que ambos os grupos de portas forem criados, navegue até o primeiro grupo de portas e selecione a ação Editar configurações…​.

    DPG - editar configurações



  7. Na página Grupo de portas distribuídas - Editar configurações, navegue até Agrupamento e failover no menu à esquerda e clique em uplink2 para movê-lo para Uplinks não utilizados.

    mover uplink2 para não utilizado

  8. Repita esta etapa para o segundo grupo de portas iSCSI. Entretanto, desta vez mova uplink1 para Uplinks não utilizados.

    mover uplink1 para não utilizado

Crie adaptadores VMkernel em cada host ESXi

Repita esse processo em cada host ESXi no domínio de gerenciamento.

  1. No cliente vSphere, navegue até um dos hosts ESXi no inventário do domínio de gerenciamento. Na aba Configurar selecione Adaptadores VMkernel e clique em Adicionar Rede…​ para iniciar.

    Iniciar assistente de adição de rede



  2. Na janela Selecionar tipo de conexão, escolha Adaptador de rede VMkernel e clique em Avançar para continuar.

    Escolha o adaptador de rede VMkernel



  3. Na página Selecionar dispositivo de destino, escolha um dos grupos de portas distribuídas para iSCSI que foi criado anteriormente.

    Escolha o grupo de portas de destino



  4. Na página Propriedades da porta, mantenha os padrões e clique em Avançar para continuar.

    Propriedades da porta VMkernel



  5. Na página Configurações IPv4, preencha o endereço IP, a máscara de sub-rede e forneça um novo endereço IP do gateway (somente se necessário). Clique em Avançar para continuar.

    Configurações IPv4 do VMkernel



  6. Revise suas seleções na página Pronto para concluir e clique em Concluir para criar o adaptador VMkernel.

    Revisar as seleções do VMkernel



  7. Repita esse processo para criar um adaptador VMkernel para a segunda rede iSCSI.

Implantar e usar ferramentas ONTAP para configurar o armazenamento

As etapas a seguir são executadas no cluster de domínio de gerenciamento do VCF usando o cliente vSphere e envolvem a implantação do OTV, a criação de um armazenamento de dados iSCSI VMFS e a migração de VMs de gerenciamento para o novo armazenamento de dados.

Implantar ONTAP tools for VMware vSphere

As ONTAP tools for VMware vSphere (OTV) são implantadas como um dispositivo de VM e fornecem uma interface de usuário do vCenter integrada para gerenciar o armazenamento ONTAP .

Conclua o seguinte para implantar ONTAP tools for VMware vSphere:

  1. Obtenha a imagem OVA das ferramentas ONTAP do"Site de suporte da NetApp" e baixe para uma pasta local.

  2. Efetue login no dispositivo vCenter para o domínio de gerenciamento do VCF.

  3. Na interface do dispositivo vCenter, clique com o botão direito do mouse no cluster de gerenciamento e selecione Implantar modelo OVF…

    Implantar modelo OVF…​



  4. No assistente Implantar modelo OVF, clique no botão de opção Arquivo local e selecione o arquivo OVA das ferramentas ONTAP baixado na etapa anterior.

    Selecione o arquivo OVA



  5. Para as etapas 2 a 5 do assistente, selecione um nome e uma pasta para a VM, selecione o recurso de computação, revise os detalhes e aceite o contrato de licença.

  6. Para o local de armazenamento dos arquivos de configuração e de disco, selecione o armazenamento de dados vSAN do cluster de domínio de gerenciamento do VCF.

    Selecione o arquivo OVA



  7. Na página Selecionar rede, selecione a rede usada para o tráfego de gerenciamento.

    Selecione a rede

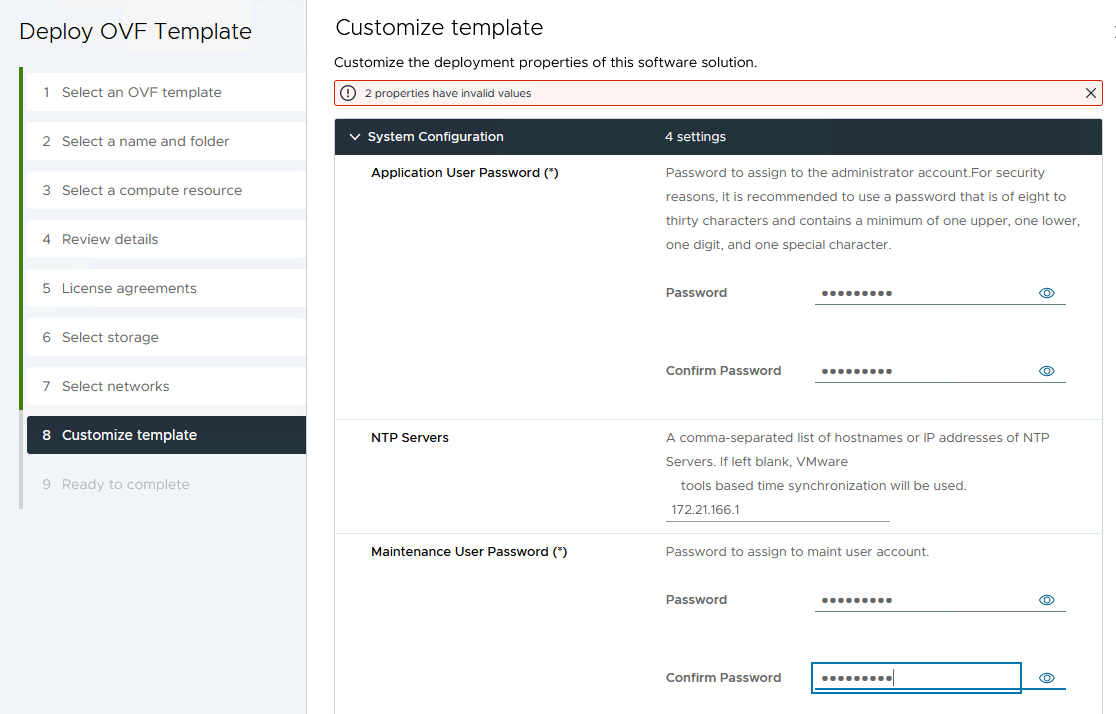

  8. Na página Personalizar modelo, preencha todas as informações necessárias:

    • Senha a ser usada para acesso administrativo ao OTV.

    • Endereço IP do servidor NTP.

    • Senha da conta de manutenção do OTV.

    • Senha do banco de dados OTV Derby.

    • Não marque a caixa para Ativar VMware Cloud Foundation (VCF). O modo VCF não é necessário para implantar armazenamento suplementar.

    • FQDN ou endereço IP do dispositivo vCenter e forneça credenciais para o vCenter.

    • Forneça os campos de propriedades de rede necessários.

      Clique em Avançar para continuar.

      Personalize o modelo OTV 1

      Personalize o modelo OTV 2



  9. Revise todas as informações na página Pronto para concluir e clique em Concluir para começar a implantar o dispositivo OTV.

Configurar um armazenamento de dados VMFS iSCSI no domínio de gerenciamento usando OTV

Conclua o seguinte para usar o OTV para configurar um armazenamento de dados VMFS iSCSI como armazenamento suplementar no domínio de gerenciamento:

  1. No cliente vSphere, navegue até o menu principal e selecione * NetApp ONTAP Tools*.

    Navegue até as ferramentas ONTAP

  2. Uma vez em * ONTAP Tools*, na página Introdução (ou em Sistemas de Armazenamento), clique em Adicionar para adicionar um novo sistema de armazenamento.

    Adicionar sistema de armazenamento



  3. Forneça o endereço IP e as credenciais do sistema de armazenamento ONTAP e clique em Adicionar.

    Forneça IP e credenciais do sistema ONTAP



  4. Clique em Sim para autorizar o certificado do cluster e adicionar o sistema de armazenamento.

    Autorizar certificado de cluster

Migrar VMs de gerenciamento para o iSCSI Datastore

Nos casos em que é preferível usar o armazenamento ONTAP para proteger as VMs de gerenciamento do VCF, o vMotion pode ser usado para migrar as VMs para o armazenamento de dados iSCSI recém-criado.

Conclua as etapas a seguir para migrar as VMs de gerenciamento do VCF para o armazenamento de dados iSCSI.

  1. No vSphere Client, navegue até o cluster de domínio de gerenciamento e clique na guia VMs.

  2. Selecione as VMs a serem migradas para o armazenamento de dados iSCSI, clique com o botão direito e selecione Migrar...

    Selecione VMs para migrar



  3. No assistente Máquinas Virtuais - Migrar, selecione Alterar somente armazenamento como o tipo de migração e clique em Avançar para continuar.

    Selecione o tipo de migração



  4. Na página Selecionar armazenamento, selecione o armazenamento de dados iSCSi e selecione Avançar para continuar.

    Selecione o armazenamento de dados de destino



  5. Revise as seleções e clique em Concluir para iniciar a migração.

  6. O status da realocação pode ser visualizado no painel Tarefas recentes.

    Painel de tarefas recentes do cliente vSphere

Informações adicionais

Para obter informações sobre como configurar sistemas de armazenamento ONTAP , consulte o"Documentação do ONTAP 9" centro.

Para obter informações sobre como configurar o VCF, consulte"Documentação do VMware Cloud Foundation" .

Demonstração em vídeo desta solução

Armazenamentos de dados iSCSI como armazenamento suplementar para domínios de gerenciamento VCF
