Use um armazenamento de dados NFS no ONTAP como armazenamento principal para um domínio de carga de trabalho VI

08/18/2025 Colaboradores

PDFs

Neste caso de uso, descrevemos o procedimento para configurar um armazenamento de dados NFS no ONTAP como a solução de armazenamento primária para um domínio de carga de trabalho de infraestrutura virtual (VI) do VMware Cloud Foundation (VCF). Este procedimento resume os componentes necessários, as etapas de configuração e o processo de implantação.

Benefícios do NFS

Simplicidade e facilidade de uso: O NFS é simples de configurar e gerenciar, o que o torna uma excelente escolha para ambientes que exigem compartilhamento de arquivos rápido e fácil.

Escalabilidade: a arquitetura do ONTAP permite que o NFS seja dimensionado de forma eficiente, dando suporte às crescentes necessidades de dados sem mudanças significativas na infraestrutura.

Flexibilidade: O NFS oferece suporte a uma ampla variedade de aplicativos e cargas de trabalho, o que o torna versátil para vários casos de uso, incluindo ambientes virtualizados.

Para obter mais informações, consulte o Guia de referência do NFS v3 para vSphere 8.

Para obter mais informações sobre o uso do Fibre Channel com sistemas de armazenamento NetApp , consulte"Guia de referência do NFS v3 para vSphere 8" .

Visão geral do cenário

Este cenário abrange as seguintes etapas de alto nível:

Crie uma máquina virtual de armazenamento (SVM) com interface lógica (LIFs) para tráfego NFS
Verifique a rede da máquina virtual de armazenamento ONTAP (SVM) e se uma interface lógica (LIF) está presente para transportar o tráfego NFS.
Crie uma política de exportação para permitir que os hosts ESXi acessem o volume NFS.
Crie um volume NFS no sistema de armazenamento ONTAP .
Crie um pool de rede para tráfego NFS e vMotion no SDDC Manager.
Comissionar hosts no VCF para uso em um domínio de carga de trabalho do VI.
Implante um domínio de carga de trabalho VI no VCF usando um armazenamento de dados NFS como armazenamento principal.
Instalar o plug-in NetApp NFS para VMware VAAI

Esta solução é aplicável para plataformas ONTAP que suportam armazenamento NFS, incluindo NetApp AFF e FAS.

Pré-requisitos

Os seguintes componentes e configurações são usados neste cenário:

Sistema de armazenamento NetApp AFF com uma máquina virtual de armazenamento (SVM) configurada para permitir tráfego NFS.
A interface lógica (LIF) foi criada na rede IP que transportará o tráfego NFS e está associada ao SVM.
A implantação do domínio de gerenciamento do VCF foi concluída e a interface do SDDC Manager está acessível.
4 hosts ESXi configurados para comunicação na rede de gerenciamento VCF.
Endereços IP reservados para tráfego de armazenamento vMotion e NFS na VLAN ou segmento de rede estabelecido para essa finalidade.

Ao implantar um domínio de carga de trabalho VI, o VCF valida a conectividade com o servidor NFS. Isso é feito usando o adaptador de gerenciamento nos hosts ESXi antes que qualquer adaptador vmkernel adicional seja adicionado com o endereço IP do NFS. Portanto, é necessário garantir que 1) a rede de gerenciamento seja roteável para o servidor NFS ou 2) um LIF para a rede de gerenciamento tenha sido adicionado ao SVM que hospeda o volume do armazenamento de dados NFS, para garantir que a validação possa prosseguir.

Para obter informações sobre como configurar sistemas de armazenamento ONTAP , consulte o"Documentação do ONTAP 9" centro.

Para obter informações sobre como configurar o VCF, consulte"Documentação do VMware Cloud Foundation" .

Para obter mais informações sobre o uso do NFS com clusters vSphere, consulte o"Guia de referência do NFS v3 para vSphere 8" .

Diagrama de arquitetura NFS

Etapas de implantação

Para implantar um domínio de carga de trabalho VI com um armazenamento de dados NFS como armazenamento principal, conclua as seguintes etapas:

Verificar rede para ONTAP SVM

Verifique se as interfaces lógicas necessárias foram estabelecidas para a rede que transportará o tráfego NFS entre o cluster de armazenamento ONTAP e o domínio de carga de trabalho VI.

No ONTAP System Manager, navegue até VMs de armazenamento no menu à esquerda e clique na SVM a ser usada para o tráfego NFS. Na guia Visão geral, em INTERFACES IP DE REDE, clique no número à direita de NFS. Na lista, verifique se os endereços IP do LIF necessários estão listados.

Como alternativa, verifique os LIFs associados a uma SVM na CLI do ONTAP com o seguinte comando:

network interface show -vserver <SVM_NAME>

Verifique se os hosts ESXi podem se comunicar com o servidor ONTAP NFS. Efetue login no host ESXi via SSH e faça ping no SVM LIF:

vmkping <IP Address>

Criar política de exportação para compartilhar volume NFS

Crie uma política de exportação no ONTAP System Manager para definir o controle de acesso para volumes NFS.

No ONTAP System Manager, clique em VMs de armazenamento no menu à esquerda e selecione uma SVM na lista.
Na aba Configurações localize Políticas de Exportação e clique na seta para acessar.

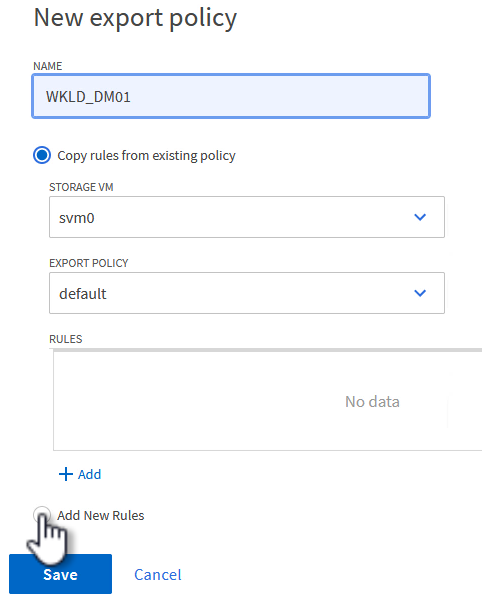

Na janela Nova política de exportação, adicione um nome para a política, clique no botão Adicionar novas regras e depois no botão +Adicionar para começar a adicionar uma nova regra.

Preencha os endereços IP, o intervalo de endereços IP ou a rede que você deseja incluir na regra. Desmarque as caixas SMB/Cifs e * FlexCache* e faça seleções para os detalhes de acesso abaixo. Selecionar as caixas UNIX é suficiente para acesso ao host ESXi.

Salvar nova regra

Ao implantar um domínio de carga de trabalho VI, o VCF valida a conectividade com o servidor NFS. Isso é feito usando o adaptador de gerenciamento nos hosts ESXi antes que qualquer adaptador vmkernel adicional seja adicionado com o endereço IP do NFS. Portanto, é necessário garantir que a política de exportação inclua a rede de gerenciamento do VCF para permitir que a validação prossiga.

Depois que todas as regras forem inseridas, clique no botão Salvar para salvar a nova Política de Exportação.
Como alternativa, você pode criar políticas e regras de exportação no ONTAP CLI. Consulte as etapas para criar uma política de exportação e adicionar regras na documentação do ONTAP .
- Use o ONTAP CLI para"Crie uma política de exportação" .
- Use o ONTAP CLI para"Adicionar uma regra a uma política de exportação" .

Criar volume NFS

Crie um volume NFS no sistema de armazenamento ONTAP para ser usado como um armazenamento de dados na implantação do Domínio de Carga de Trabalho.

No ONTAP System Manager, navegue até Armazenamento > Volumes no menu à esquerda e clique em +Adicionar para criar um novo volume.
Adicione um nome para o volume, preencha a capacidade desejada e selecione a VM de armazenamento que hospedará o volume. Clique em Mais opções para continuar.

Em Permissões de acesso, selecione a Política de exportação que inclui a rede de gerenciamento do VCF ou endereço IP e endereços IP da rede NFS que serão usados para validação do servidor NFS e do tráfego NFS.

Adicionar detalhes de volume

Como alternativa, os volumes ONTAP podem ser criados no ONTAP CLI. Para mais informações consulte o"lun criar" comando na documentação de comandos do ONTAP .

Criar pool de rede no Gerenciador SDDC

Um pool de rede deve ser criado no SDDC Manager antes de comissionar os hosts ESXi, como preparação para implantá-los em um domínio de carga de trabalho do VI. O pool de rede deve incluir as informações de rede e os intervalos de endereços IP para que os adaptadores VMkernel sejam usados para comunicação com o servidor NFS.

Na interface da web do SDDC Manager, navegue até Configurações de rede no menu à esquerda e clique no botão + Criar pool de rede.
Preencha um nome para o Network Pool, marque a caixa de seleção para NFS e preencha todos os detalhes de rede. Repita isso para as informações de rede do vMotion.
Clique no botão Salvar para concluir a criação do Pool de Rede.

Anfitriões da Comissão

Antes que os hosts ESXi possam ser implantados como um domínio de carga de trabalho, eles devem ser adicionados ao inventário do SDDC Manager. Isso envolve fornecer as informações necessárias, passar pela validação e iniciar o processo de comissionamento.

Para mais informações, consulte"Anfitriões da Comissão" no Guia de Administração do VCF.

Na interface do SDDC Manager, navegue até Hosts no menu à esquerda e clique no botão Comissionar Hosts.
A primeira página é uma lista de verificação de pré-requisitos. Verifique novamente todos os pré-requisitos e marque todas as caixas de seleção para prosseguir.
Na janela Adição e validação de host, preencha o FQDN do host, o Tipo de armazenamento, o nome do pool de rede que inclui os endereços IP de armazenamento vMotion e NFS a serem usados para o domínio de carga de trabalho e as credenciais para acessar o host ESXi. Clique em Adicionar para adicionar o host ao grupo de hosts a serem validados.
Depois que todos os hosts a serem validados forem adicionados, clique no botão Validar todos para continuar.
Supondo que todos os hosts estejam validados, clique em Avançar para continuar.
Revise a lista de hosts a serem comissionados e clique no botão Comissão para iniciar o processo. Monitore o processo de comissionamento no painel de tarefas no gerenciador do SDDC.

Implantar domínio de carga de trabalho do VI

A implantação de domínios de carga de trabalho do VI é realizada usando a interface do VCF Cloud Manager. Aqui serão apresentadas apenas as etapas relacionadas à configuração do armazenamento.

Para obter instruções passo a passo sobre como implantar um domínio de carga de trabalho VI, consulte"Implantar um domínio de carga de trabalho do VI usando a interface de usuário do Gerenciador do SDDC" .

No painel do SDDC Manager, clique em + Domínio de carga de trabalho no canto superior direito para criar um novo domínio de carga de trabalho.
No assistente de configuração do VI, preencha as seções Informações gerais, Cluster, Computação, Rede e Seleção de host, conforme necessário.

Para obter informações sobre como preencher as informações necessárias no assistente de configuração do VI, consulte"Implantar um domínio de carga de trabalho do VI usando a interface de usuário do Gerenciador do SDDC" .

+ Assistente de configuração do VI

Na seção Armazenamento NFS, preencha o Nome do Datastore, o ponto de montagem da pasta do volume NFS e o endereço IP do LIF da VM de armazenamento NFS do ONTAP .
No assistente de configuração do VI, conclua as etapas de configuração do switch e licença e clique em Concluir para iniciar o processo de criação do domínio de carga de trabalho.
Monitore o processo e resolva quaisquer problemas de validação que surjam durante o processo.

Instalar o plug-in NetApp NFS para VMware VAAI

O NetApp NFS Plug-in para VMware VAAI integra as bibliotecas de discos virtuais VMware instaladas no host ESXi e fornece operações de clonagem de alto desempenho que terminam mais rapidamente. Este é um procedimento recomendado ao usar sistemas de armazenamento ONTAP com VMware vSphere.

Para obter instruções passo a passo sobre como implantar o NetApp NFS Plug-in para VMware VAAI seguindo as instruções em"Instalar o plug-in NetApp NFS para VMware VAAI" .

Demonstração em vídeo desta solução

Datastores NFS como armazenamento principal para domínios de carga de trabalho VCF

Informações adicionais
