Adicione NFS e vVols como armazenamento suplementar aos domínios de carga de trabalho VI usando ONTAP tools for VMware vSphere
Sugerir alterações
PDFs
Neste caso de uso, descrevemos o procedimento para usar o ONTAP Tools for VMware para adicionar datastores NFS e vVols como armazenamento suplementar para um domínio de carga de trabalho de infraestrutura virtual (VI) do VMware Cloud Foundation (VCF). Este procedimento resume a implantação do ONTAP Tools para VMware vSphere, a configuração de uma Máquina Virtual de Armazenamento (SVM) com interfaces lógicas NFS e o provisionamento de armazenamentos de dados NFS e vVols .
NFS é usado como protocolo de armazenamento para o armazenamento de dados vVols .
Benefícios do NFS
Simplicidade e facilidade de uso: O NFS é simples de configurar e gerenciar, o que o torna uma excelente escolha para ambientes que exigem compartilhamento de arquivos rápido e fácil.
Escalabilidade: a arquitetura do ONTAP permite que o NFS seja dimensionado de forma eficiente, dando suporte às crescentes necessidades de dados sem mudanças significativas na infraestrutura.
Flexibilidade: O NFS oferece suporte a uma ampla variedade de aplicativos e cargas de trabalho, o que o torna versátil para vários casos de uso, incluindo ambientes virtualizados.
Para mais informações, consulte o "Guia de referência do NFS v3 para vSphere 8" .
Visão geral do cenário
Este cenário abrange as seguintes etapas de alto nível:
-
Crie uma máquina virtual de armazenamento (SVM) com interfaces lógicas (LIFs) para tráfego NFS.
-
Crie um grupo de portas distribuídas para a rede NFS no domínio de carga de trabalho do VI.
-
Crie um adaptador vmkernel para NFS nos hosts ESXi para o domínio de carga de trabalho do VI.
-
Implante o ONTAP Tools no domínio de carga de trabalho do VI.
-
Crie um novo armazenamento de dados NFS no domínio de carga de trabalho do VI.
-
Crie um novo armazenamento de dados vVols no domínio de carga de trabalho do VI.
Pré-requisitos
Este cenário requer os seguintes componentes e configurações:
-
Um sistema de armazenamento ONTAP AFF ou FAS com portas de dados físicas em switches Ethernet dedicados ao tráfego de armazenamento.
-
A implantação do domínio de gerenciamento do VCF foi concluída e o cliente vSphere está acessível.
-
Um domínio de carga de trabalho VI foi implantado anteriormente.
A NetApp recomenda projetos de rede redundantes para NFS, fornecendo tolerância a falhas para sistemas de armazenamento, switches, adaptadores de rede e sistemas host. É comum implantar o NFS com uma única sub-rede ou várias sub-redes, dependendo dos requisitos arquitetônicos.
Consulte "Melhores práticas para executar o NFS com o VMware vSphere" para obter informações detalhadas específicas do VMware vSphere.
Para obter orientação de rede sobre o uso do ONTAP com o VMware vSphere, consulte o "Configuração de rede - NFS" seção da documentação dos aplicativos empresariais da NetApp .
Esta documentação demonstra o processo de criação de um novo SVM e especificação das informações de endereço IP para criar vários LIFs para tráfego NFS. Para adicionar novos LIFs a um SVM existente, consulte"Criar uma LIF (interface de rede)" .
Para obter informações completas sobre o uso do NFS com clusters vSphere, consulte o"Guia de referência do NFS v3 para vSphere 8" .
Etapas de implantação
Para implantar o ONTAP Tools e usá-lo para criar um armazenamento de dados vVols e NFS no domínio de gerenciamento do VCF, conclua as seguintes etapas:
Crie SVM e LIFs no sistema de armazenamento ONTAP
A etapa seguinte é executada no ONTAP System Manager.
Crie a VM de armazenamento e os LIFs
Conclua as etapas a seguir para criar um SVM junto com vários LIFs para tráfego NFS.
-
No ONTAP System Manager, navegue até VMs de armazenamento no menu à esquerda e clique em + Adicionar para iniciar.
-
No assistente Adicionar VM de armazenamento, forneça um Nome para a SVM, selecione o Espaço IP e, em seguida, em Protocolo de acesso, clique na guia SMB/CIFS, NFS, S3 e marque a caixa para Habilitar NFS.
Não é necessário marcar o botão Permitir acesso do cliente NFS aqui, pois o Ontap Tools para VMware vSphere será usado para automatizar o processo de implantação do armazenamento de dados. Isso inclui fornecer acesso de cliente para os hosts ESXi. -
Na seção Interface de rede, preencha o endereço IP, a máscara de sub-rede e o domínio e porta de transmissão para o primeiro LIF. Para LIFs subsequentes, a caixa de seleção pode ser marcada para usar configurações comuns em todos os LIFs restantes ou usar configurações separadas.
-
Escolha se deseja habilitar a conta de administração da VM de armazenamento (para ambientes multilocação) e clique em Salvar para criar a SVM.
Configurar rede para NFS em hosts ESXi
As etapas a seguir são executadas no cluster do VI Workload Domain usando o cliente vSphere. Neste caso, o vCenter Single Sign-On está sendo usado para que o cliente vSphere seja comum em todos os domínios de gerenciamento e carga de trabalho.
Crie um grupo de portas distribuídas para tráfego NFS
Conclua o seguinte para criar um novo grupo de portas distribuídas para a rede transportar tráfego NFS:
-
No cliente vSphere, navegue até Inventário > Rede para o domínio de carga de trabalho. Navegue até o Distributed Switch existente e escolha a ação para criar Novo Grupo de Portas Distribuídas….
-
No assistente Novo grupo de portas distribuídas, preencha um nome para o novo grupo de portas e clique em Avançar para continuar.
-
Na página Configurar configurações preencha todas as configurações. Se VLANs estiverem sendo usadas, certifique-se de fornecer o ID de VLAN correto. Clique em Avançar para continuar.
-
Na página Pronto para concluir, revise as alterações e clique em Concluir para criar o novo grupo de portas distribuídas.
-
Depois que o grupo de portas for criado, navegue até ele e selecione a ação Editar configurações….
-
Na página Grupo de portas distribuídas - Editar configurações, navegue até Agrupamento e failover no menu à esquerda. Habilite o agrupamento para que os Uplinks sejam usados para tráfego NFS, garantindo que eles estejam juntos na área Uplinks ativos. Mova todos os uplinks não utilizados para Uplinks não utilizados.
-
Repita esse processo para cada host ESXi no cluster.
Crie um adaptador VMkernel em cada host ESXi
Repita esse processo em cada host ESXi no domínio de carga de trabalho.
-
No cliente vSphere, navegue até um dos hosts ESXi no inventário do domínio de carga de trabalho. Na aba Configurar selecione Adaptadores VMkernel e clique em Adicionar Rede… para iniciar.
-
Na janela Selecionar tipo de conexão, escolha Adaptador de rede VMkernel e clique em Avançar para continuar.
-

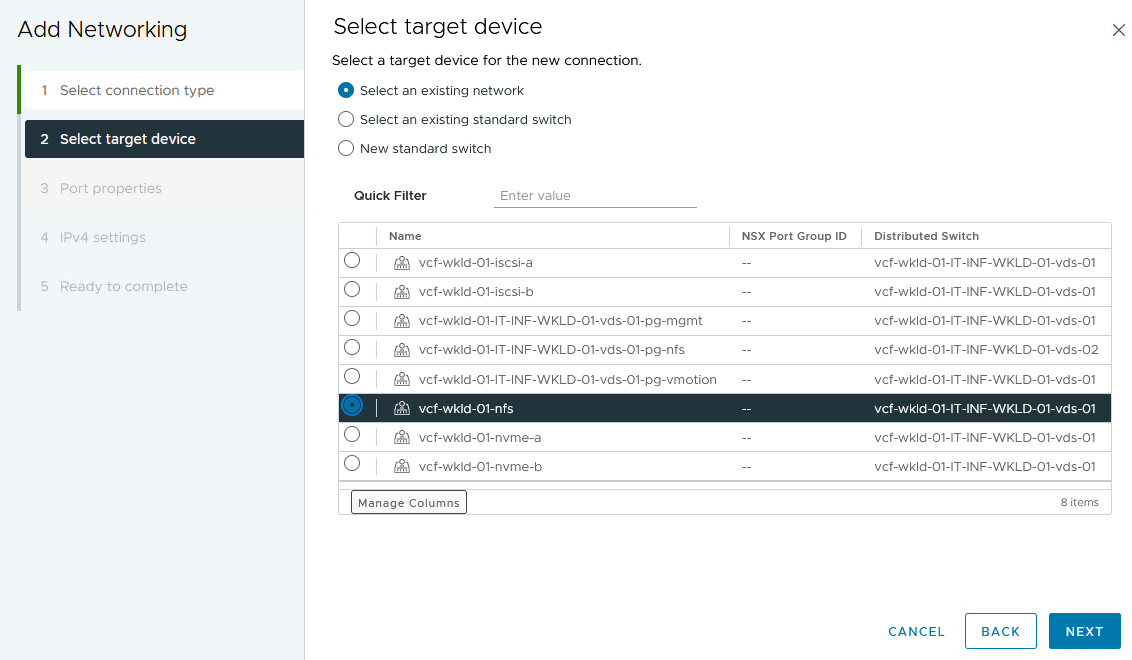

Na página Selecionar dispositivo de destino, escolha um dos grupos de portas distribuídas para NFS que foi criado anteriormente.
-
Na página Propriedades da porta, mantenha os padrões (sem serviços habilitados) e clique em Avançar para continuar.
-
Na página Configurações IPv4, preencha o endereço IP, a máscara de sub-rede e forneça um novo endereço IP do gateway (somente se necessário). Clique em Avançar para continuar.
-
Revise suas seleções na página Pronto para concluir e clique em Concluir para criar o adaptador VMkernel.
Implantar e usar ferramentas ONTAP para configurar o armazenamento
As etapas a seguir são executadas no cluster de domínio de gerenciamento do VCF usando o cliente vSphere e envolvem a implantação do OTV, a criação de um armazenamento de dados NFS do vVols e a migração de VMs de gerenciamento para o novo armazenamento de dados.
Para domínios de carga de trabalho do VI, o OTV é instalado no VCF Management Cluster, mas registrado no vCenter associado ao domínio de carga de trabalho do VI.
Para obter informações adicionais sobre a implantação e o uso do ONTAP Tools em um ambiente vCenter múltiplo, consulte"Requisitos para registrar ferramentas ONTAP em vários ambientes vCenter Servers" .
Implantar ONTAP tools for VMware vSphere
As ONTAP tools for VMware vSphere (OTV) são implantadas como um dispositivo de VM e fornecem uma interface de usuário do vCenter integrada para gerenciar o armazenamento ONTAP .
Conclua o seguinte para implantar ONTAP tools for VMware vSphere:
-
Obtenha a imagem OVA das ferramentas ONTAP do"Site de suporte da NetApp" e baixe para uma pasta local.
-
Efetue login no dispositivo vCenter para o domínio de gerenciamento do VCF.
-
Na interface do dispositivo vCenter, clique com o botão direito do mouse no cluster de gerenciamento e selecione Implantar modelo OVF…
-
No assistente Implantar modelo OVF, clique no botão de opção Arquivo local e selecione o arquivo OVA das ferramentas ONTAP baixado na etapa anterior.
-
Para as etapas 2 a 5 do assistente, selecione um nome e uma pasta para a VM, selecione o recurso de computação, revise os detalhes e aceite o contrato de licença.
-
Para o local de armazenamento dos arquivos de configuração e de disco, selecione o armazenamento de dados vSAN do cluster de domínio de gerenciamento do VCF.
-
Na página Selecionar rede, selecione a rede usada para o tráfego de gerenciamento.
-
Na página Personalizar modelo, preencha todas as informações necessárias:
-
Senha a ser usada para acesso administrativo ao OTV.
-
Endereço IP do servidor NTP.
-
Senha da conta de manutenção do OTV.
-
Senha do banco de dados OTV Derby.
-
Não marque a caixa para Ativar VMware Cloud Foundation (VCF). O modo VCF não é necessário para implantar armazenamento suplementar.
-
FQDN ou endereço IP do dispositivo vCenter para o Domínio de Carga de Trabalho VI
-
Credenciais para o dispositivo vCenter do Domínio de Carga de Trabalho VI
-
Forneça os campos de propriedades de rede necessários.
Clique em Avançar para continuar.
-
-
Revise todas as informações na página Pronto para concluir e clique em Concluir para começar a implantar o dispositivo OTV.
Adicione um sistema de armazenamento ao ONTAP Tools.
-
Acesse o NetApp ONTAP Tools selecionando-o no menu principal no cliente vSphere.
-
No menu suspenso INSTÂNCIA na interface da ferramenta ONTAP , selecione a instância do OTV associada ao domínio de carga de trabalho a ser gerenciado.
-

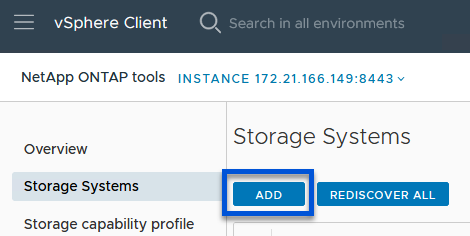

No ONTAP Tools, selecione Sistemas de armazenamento no menu à esquerda e pressione Adicionar.
-
Preencha o endereço IP, as credenciais do sistema de armazenamento e o número da porta. Clique em Adicionar para iniciar o processo de descoberta.
Crie um armazenamento de dados NFS no ONTAP Tools
Conclua as etapas a seguir para implantar um armazenamento de dados ONTAP , em execução no NFS, usando o ONTAP Tools.
-
No ONTAP Tools, selecione Visão geral e na aba Introdução clique em Provisionamento para iniciar o assistente.
-
Na página Geral do assistente Novo armazenamento de dados, selecione o destino do datacenter ou cluster do vSphere. Selecione NFS como o tipo de armazenamento de dados, preencha um nome para o armazenamento de dados e selecione o protocolo. Escolha se deseja usar volumes FlexGroup e se deseja usar um arquivo de capacidade de armazenamento para provisionamento. Clique em Avançar para continuar.
Observação: selecionar Distribuir dados do armazenamento de dados pelo cluster criará o volume subjacente como um volume FlexGroup , o que impede o uso de Perfis de Capacidade de Armazenamento. Consulte "Configurações suportadas e não suportadas para volumes FlexGroup" para obter mais informações sobre o uso dos volumes FlexGroup .
-
Na página Sistema de armazenamento, selecione um perfil de capacidade de armazenamento, o sistema de armazenamento e o SVM. Clique em Avançar para continuar.
-
Na página Atributos de armazenamento, selecione o agregado a ser usado e clique em Avançar para continuar.
-
Por fim, revise o Resumo e clique em Concluir para começar a criar o armazenamento de dados NFS.
Crie um armazenamento de dados vVols no ONTAP Tools
Para criar um armazenamento de dados vVols no ONTAP Tools, conclua as seguintes etapas:
-
No ONTAP Tools, selecione Visão geral e na aba Introdução clique em Provisionamento para iniciar o assistente.
-
Na página Geral do assistente Novo armazenamento de dados, selecione o destino do datacenter ou cluster do vSphere. Selecione * vVols* como o tipo de armazenamento de dados, preencha um nome para o armazenamento de dados e selecione NFS como o protocolo. Clique em Avançar para continuar.
-
Na página Sistema de armazenamento, selecione um perfil de capacidade de armazenamento, o sistema de armazenamento e o SVM. Clique em Avançar para continuar.
-
Na página Atributos de armazenamento, selecione para criar um novo volume para o armazenamento de dados e preencha os atributos de armazenamento do volume a ser criado. Clique em Adicionar para criar o volume e depois em Avançar para continuar.
-
Por fim, revise o Resumo e clique em Concluir para iniciar o processo de criação do armazenamento de dados vVol.
Informações adicionais
Para obter informações sobre como configurar sistemas de armazenamento ONTAP , consulte o"Documentação do ONTAP 9" centro.
Para obter informações sobre como configurar o VCF, consulte"Documentação do VMware Cloud Foundation" .
