Configurar rede para NVMe/TCP em hosts ESXi em um domínio de carga de trabalho VCF VI

Colaboradores netapp-jsnyder netapp-lhalbert
PDFs

Configure a rede para armazenamento NVMe sobre TCP (NVMe/TCP) em hosts ESXi em um domínio de carga de trabalho VI. Você criará grupos de portas distribuídas para tráfego NVMe, configurará adaptadores VMkernel em cada host ESXi e adicionará um adaptador NVMe/TCP para habilitar conectividade confiável e multipathing.

Execute as seguintes etapas no cluster de domínio de carga de trabalho do VI usando o cliente vSphere. Neste caso, o vCenter Single Sign-On está sendo usado para que o cliente vSphere seja comum aos domínios de gerenciamento e de carga de trabalho.

Etapa 1: criar grupos de portas distribuídas para tráfego NVME/TCP

Conclua as etapas a seguir para criar um novo grupo de portas distribuídas para cada rede NVMe/TCP.

Passos

  1. No cliente vSphere, navegue até Inventário > Rede para o domínio de carga de trabalho. Navegue até o Distributed Switch existente e escolha a ação para criar Novo Grupo de Portas Distribuídas…​.

    Mostrar exemplo

    Escolha criar um novo grupo de portas



  2. No assistente Novo grupo de portas distribuídas, preencha um nome para o novo grupo de portas e clique em Avançar para continuar.

  3. Na página Configurar configurações, preencha todas as configurações. Se VLANs estiverem sendo usadas, certifique-se de fornecer o ID de VLAN correto. Clique em Avançar para continuar.

    Mostrar exemplo

    Preencha o ID da VLAN



  4. Na página Pronto para concluir, revise as alterações e clique em Concluir para criar o novo grupo de portas distribuídas.

  5. Repita esse processo para criar um grupo de portas distribuídas para a segunda rede NVMe/TCP que está sendo usada e certifique-se de ter inserido o ID de VLAN correto.

  6. Quando ambos os grupos de portas tiverem sido criados, navegue até o primeiro grupo de portas e selecione a ação Editar configurações…​.

    Mostrar exemplo

    DPG - editar configurações



  7. Na página Grupo de portas distribuídas - Editar configurações, navegue até Agrupamento e failover no menu à esquerda e clique em uplink2 para movê-lo para Uplinks não utilizados.

    Mostrar exemplo

    mover uplink2 para não utilizado

  8. Repita esta etapa para o segundo grupo de portas NVMe/TCP. Desta vez, mova uplink1 para Uplinks não utilizados.

    Mostrar exemplo

    mover uplink 1 para não utilizado

Etapa 2: Crie os adaptadores VMkernel em cada host ESXi

Crie os adaptadores VMkernel em cada host ESXi no domínio de carga de trabalho.

Passos

  1. No cliente vSphere, navegue até um dos hosts ESXi no inventário do domínio de carga de trabalho. Na aba Configurar selecione Adaptadores VMkernel e clique em Adicionar Rede…​ para começar.

    Mostrar exemplo

    Iniciar assistente de adição de rede

  2. Na janela Selecionar tipo de conexão, escolha Adaptador de rede VMkernel e clique em Avançar para continuar.

    Mostrar exemplo

    Escolha o adaptador de rede VMkernel

  3. Na página Selecionar dispositivo de destino, escolha um dos grupos de portas distribuídas para iSCSI que foi criado anteriormente.

    Mostrar exemplo

    Escolha o grupo de portas de destino

  4. Na página Propriedades da porta, clique na caixa NVMe/TCP e clique em Avançar para continuar.

    Mostrar exemplo

    Propriedades da porta VMkernel

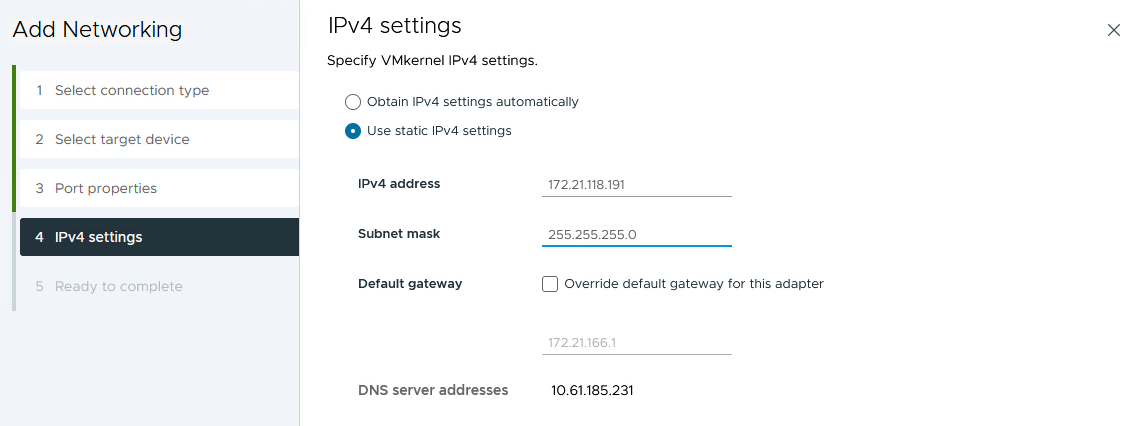

  5. Na página Configurações IPv4, preencha o Endereço IP e a Máscara de sub-rede e forneça um novo endereço IP de gateway (somente se necessário). Clique em Avançar para continuar.

    Mostrar exemplo

    Configurações IPv4 do VMkernel

  6. Revise suas seleções na página Pronto para concluir e clique em Concluir para criar o adaptador VMkernel.

    Mostrar exemplo

    Revisar as seleções do VMkernel

  7. Repita esse processo para criar um adaptador VMkernel para a segunda rede iSCSI.

Etapa 3: adicionar adaptador NVMe/TCP

Cada host ESXi no cluster de domínio de carga de trabalho deve ter um adaptador de software NVMe/TCP instalado para cada rede NVMe/TCP estabelecida dedicada ao tráfego de armazenamento.

Para instalar adaptadores NVMe/TCP e descobrir os controladores NVMe, conclua as seguintes etapas.

  1. No cliente vSphere, navegue até um dos hosts ESXi no cluster de domínio de carga de trabalho. Na guia Configurar, clique em Adaptadores de armazenamento no menu.

  2. No menu suspenso Adicionar adaptador de software, selecione Adicionar adaptador NVMe sobre TCP.

    Mostrar exemplo

    Adicionar adaptador NVMe/TCP

  3. Na janela Adicionar adaptador de software NVMe sobre TCP, acesse o menu suspenso Adaptador de rede física e selecione o adaptador de rede física correto no qual deseja habilitar o adaptador NVMe.

    Mostrar exemplo

    Selecione o adaptador físico

  4. Repita esse processo para a segunda rede atribuída ao tráfego NVMe/TCP, atribuindo o adaptador físico correto.

  5. Selecione um dos adaptadores NVMe/TCP recém-instalados. Na aba Controladores, selecione Adicionar Controlador.

    Mostrar exemplo

    Adicionar controlador

  6. Na janela Adicionar controlador, selecione a aba Automaticamente e conclua as seguintes etapas.

    1. Insira um endereço IP para uma das interfaces lógicas SVM na mesma rede que o adaptador físico atribuído a este adaptador NVMe/TCP.

    2. Clique no botão Descobrir controladores.

    3. Na lista de controladores descobertos, clique na caixa de seleção dos dois controladores com endereços de rede alinhados com este adaptador NVMe/TCP.

  7. Clique em OK para adicionar os controladores selecionados.

    Mostrar exemplo

    Descubra e adicione controladores

  8. Após alguns segundos, você deverá ver o namespace NVMe aparecer na guia Dispositivos.

    Mostrar exemplo

    Espaço de nome NVMe listado em dispositivos

  9. Repita este procedimento para criar um adaptador NVMe/TCP para a segunda rede estabelecida para tráfego NVMe/TCP.

O que vem a seguir?

Após configurar a rede,"configurar armazenamento para NVMe vVols" .
