Saiba mais sobre o VMware vSphere Virtual Volumes (vVols), por que ele foi adotado, sua arquitetura e como os datastores NFS do ONTAP podem servir como substitutos. Os datastores NFS do ONTAP simplificam o gerenciamento e aumentam a escalabilidade, mantendo o desempenho e a flexibilidade que seu ambiente virtualizado exige.
Visão geral da solução
Os ambientes de nuvem privada exigem escalabilidade, flexibilidade e simplicidade operacional. Os vVols foram introduzidos com o vSphere 6.0 para aplicar políticas no nível de disco individual da VM e resolver os limites de LUN usando o recurso de LUN secundária para storage SCSI.
O multipathing de LUN e as montagens NFS são tratados pelos endpoints de protocolo (PEs), que servem como caminho de dados para o array de storage.
Com a implementação do ONTAP vVols, existe um PE para cada volume FlexVol usado para LUNs SCSI e para cada interface lógica (LIF) na SVM para o protocolo NFS.

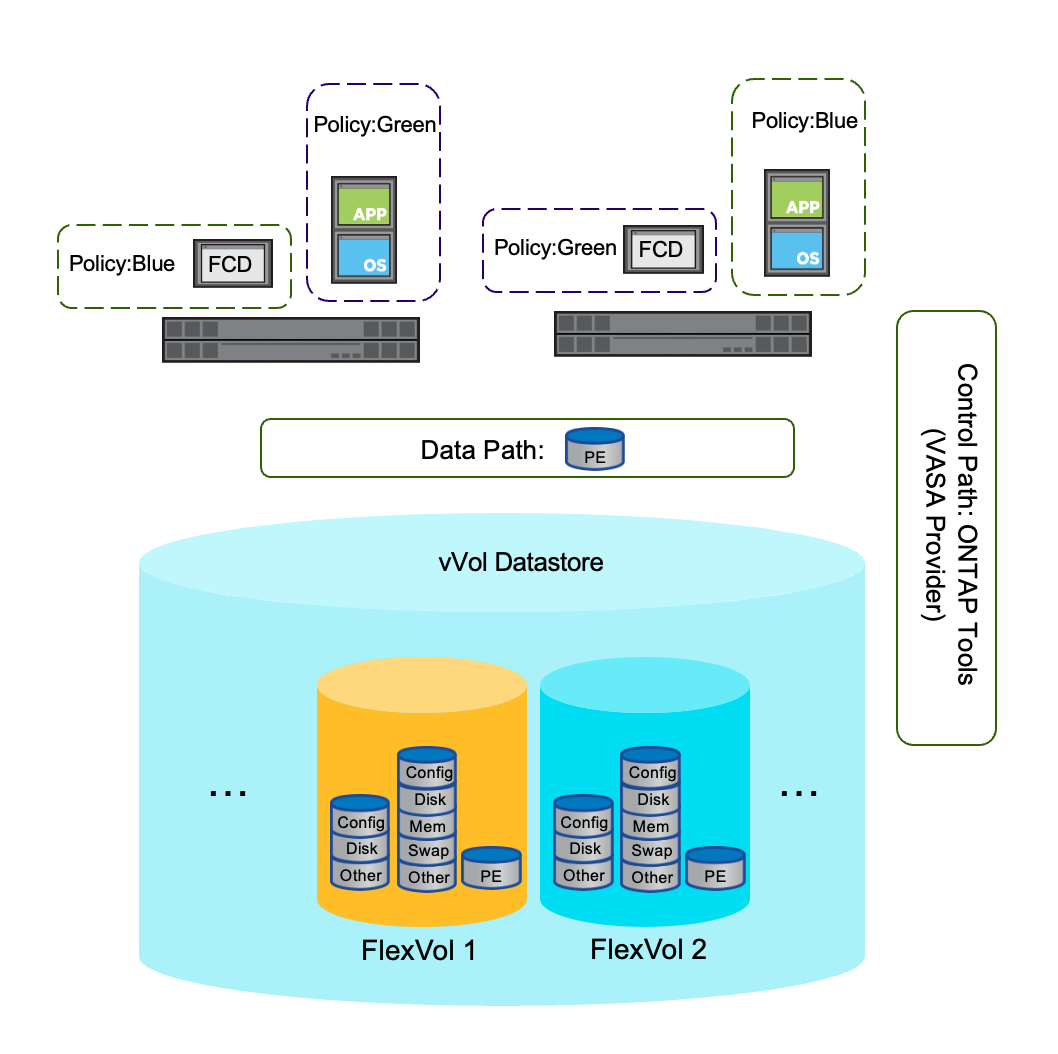

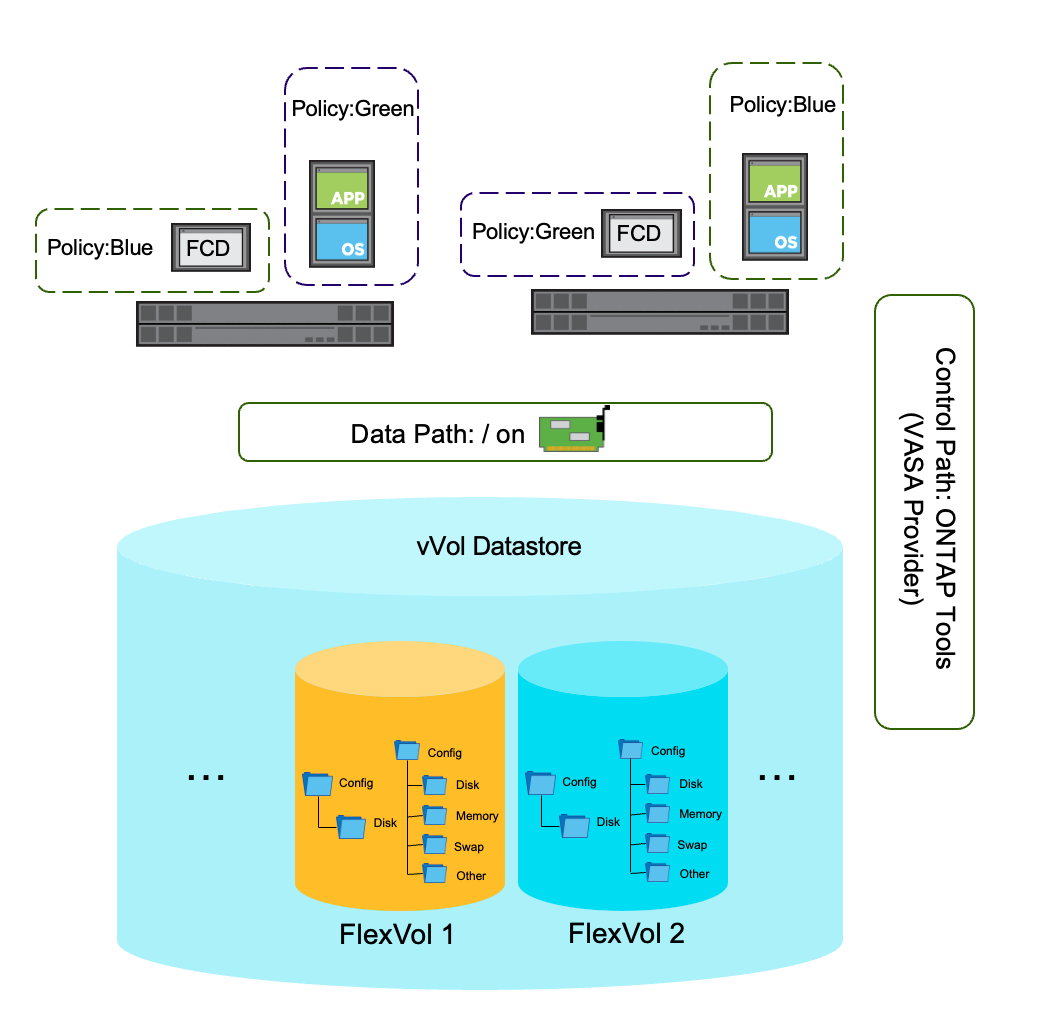

| vVols com SCSI | vVols com NFS |
|---|---|
|
|
|
A VMware tornou obsoletos os vVols a partir do VCF e do VVF 9.0 e planeja descontinuá-los em uma versão futura. Os vVols ainda estão disponíveis no VCF e no VVF 9.1. Para obter detalhes, consulte "Descontinuação do VMware vSphere Virtual Volumes (vVols) no VCF 9.0 e VVF 9.0". |
Considerações de escala
Como cada disco de máquina virtual é um LUN separado com vVols, um ambiente pode rapidamente atingir o número máximo de LUNs e caminhos suportados por host ESXi. vVols resolvem a escalabilidade de LUNs usando o recurso de LUN secundário, que requer suporte tanto do array de storage quanto dos switches de malha.
Os datastores NFS não estão sujeitos a limites de LUN por host. O ESXi suporta até 256 montagens de datastore NFS por host. Para conhecer os limites atuais, consulte "Configurações máximas do VMware".
Modelos de consumo de armazenamento
Com NFS, os datastores são consumidos por meio de pontos de montagem, e a configuração e os arquivos de dados da VM são armazenados no volume. Adicionar um volume de storage requer um ponto de montagem adicional.
vVols resolvem os limites de capacidade pela adição de mais volumes FlexVol, com o endpoint do protocolo apontando para a raiz da SVM em cada LIF. O datastore vVols é um contêiner de armazenamento cuja capacidade é o total de todos os volumes FlexVol conectados a ele.
Os vVols incluem vários tipos de objetos: config, data, swap, snapshot e memória. Os vVols usam thin provisioning por padrão.
VASA e gerenciamento de políticas de armazenamento
Snapshots, clonagem de disco de VM, replicação e outras operações de storage são transferidas para o array de storage usando as APIs do vSphere para reconhecimento de storage (VASA), um componente central dos vVols.
Alguns fornecedores de armazenamento implementam o VASA no array. A NetApp implementa o VASA fora do array nas ONTAP tools for VMware vSphere, para que uma única instância possa gerenciar vários arrays.
O Storage Policy Based Management (SPBM) coloca discos de VM em storage específico com base nas políticas de storage desejadas.
Por que as organizações usam vVols
As organizações adotaram os vVols por vários motivos:
-
gerenciamento granular de storage: as políticas de storage se aplicam no nível de cada disco de VM, proporcionando controle preciso sobre desempenho, disponibilidade e proteção de dados.
-
Operações simplificadas: o provisionamento e o gerenciamento de storage são automatizados por meio do SPBM, reduzindo tarefas manuais e erros.
-
Operações de storage descarregadas: Snapshots, clonagem e replicação são transferidas para o array de storage por meio do VASA.
-
Escalabilidade aprimorada: os endpoints de protocolo e os LUNs secundários superam os limites tradicionais de LUN por host.
-
integração de ecossistemas do VMware: vVols se integram estreitamente às ferramentas e aos fluxos de trabalho do VMware, incluindo a aplicação automatizada de políticas.
Com a descontinuação de vVols, as organizações precisam de uma alternativa que mantenha esses benefícios operacionais sem depender do VASA.
Visão geral da arquitetura
NFS é uma escolha popular para ambientes vSphere devido à sua simplicidade, escalabilidade e flexibilidade. Os datastores NFS são fáceis de provisionar e expandir, e oferecem suporte a grandes implantações com sobrecarga administrativa mínima. Com ONTAP, NFS adiciona multipathing, nConnect para desempenho, e integração com as ferramentas da VMware.
Vantagens do ONTAP NFS
Os clientes do ONTAP valorizam a simplicidade de "Datastores NFS", incluindo a capacidade de mover dados entre instâncias do vCenter Server. Com o ONTAP, você pode recuperar um único disco de VM sem afetar outras VMs no mesmo volume.
Um único volume FlexGroup do ONTAP pode ser dimensionado para até 20 PB e 400 bilhões de arquivos e pode hospedar milhares de VMs. Um único disco de VM pode ter até 62 TB. As cópias do Snapshot do ONTAP simplificam as operações de backup e restauração.
Ferramentas de desempenho e recuperação de desastres

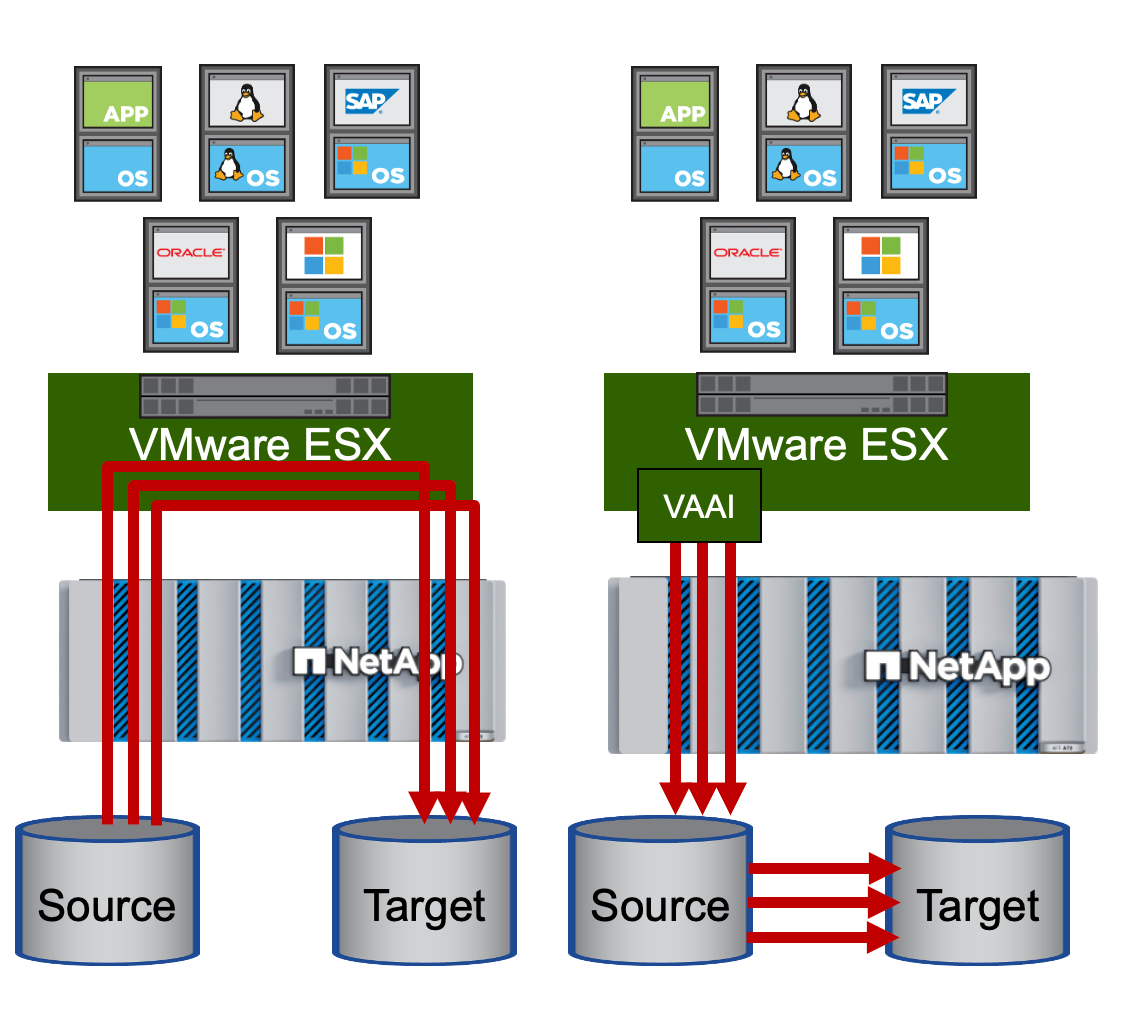

O NFS Plug-in da NetApp para VMware VAAI (vSphere APIs for Array Integration) transfere operações como clonagem para o array de storage para melhor desempenho.
Para recuperação de desastres, NetApp fornece o Storage Replication Adapter (SRA) para o VMware Live Site Recovery (anteriormente VMware Site Recovery Manager) e o "NetApp Disaster Recovery" serviço.
Simplicidade operacional do NFS

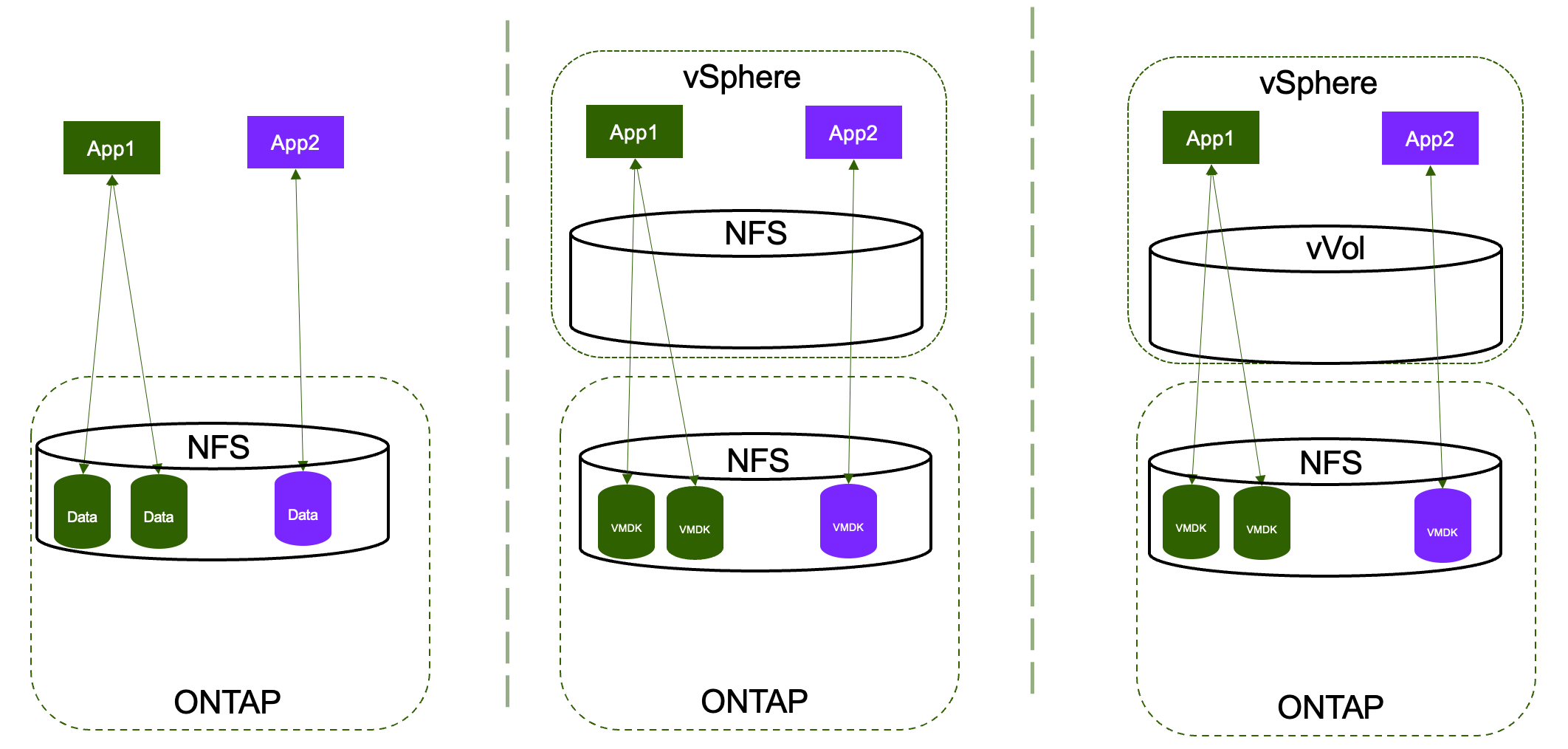

O diagrama a seguir compara duas aplicações hospedadas em servidores físicos (à esquerda), em VMs em um armazenamento de dados NFS (ao centro) e em VMs em um armazenamento de dados vVols (à direita). Hospedar VMs em armazenamentos de dados vVols e NFS é muito semelhante.
Os datastores NFS não dependem do VASA e do SPBM para operações do dia a dia. Os datastores NFS podem ser montados em várias instâncias do vCenter Server e oferecem suporte a vMotion, DRS, HA, FT e outros recursos do VMware. Os administradores usam as ONTAP tools for VMware vSphere para gerenciar o storage no vSphere Client.
Arquitetura de cluster do ONTAP
Um cluster NAS do ONTAP pode ser dimensionado para até 24 nós. Cada nó pode ter múltiplos agregados, e cada agregado pode conter múltiplos volumes FlexVol ou FlexGroup. Uma SVM pode abranger nós e pode ter múltiplas LIFs para o protocolo NFS. Os hosts ESXi podem montar datastores NFS por meio de cada LIF.
suporte a pNFS
O pNFS permite que os clientes acessem o armazenamento em paralelo por meio de vários caminhos de rede, melhorando o desempenho e a escalabilidade. O ONTAP oferece suporte ao pNFS com NFSv4.1, permitindo que os hosts ESXi usem várias LIFs na SVM do ONTAP para acesso paralelo aos dados.

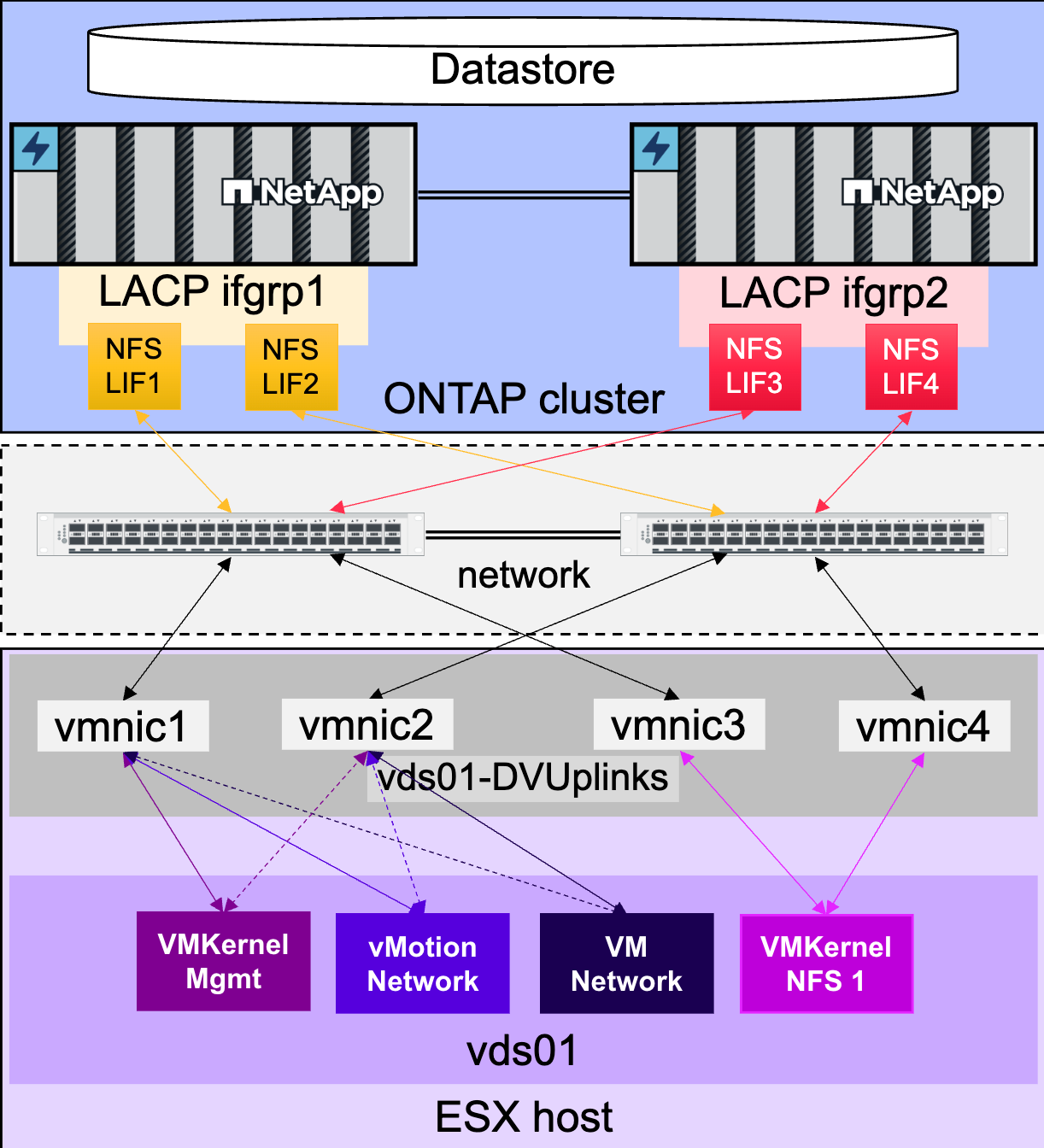

A imagem a seguir mostra a configuração de amostra usada para testar o pNFS.
|
|
O pNFS requer o "opção pNFS a ser habilitada na SVM". O pNFS é compatível apenas com NFSv4.1. |
Benefícios da migração para o ONTAP NFS
A migração de datastores vVols para datastores NFS do ONTAP oferece diversas vantagens:
-
Gerenciamento simplificado: provisione, expanda e gerencie datastores NFS usando as ONTAP tools for VMware vSphere integradas com vCenter.
-
Escalabilidade: os volumes FlexGroup suportam milhares de VMs em um único datastore.
-
Desempenho: o multipathing NFS, nConnect e as otimizações do ONTAP oferecem alta taxa de transferência e baixa latência.
-
Proteção de dados: as cópias Snapshot do ONTAP fornecem backup e restauração rápidos e com uso eficiente de espaço, sem afetar o desempenho da VM.
-
Flexibilidade operacional: os datastores NFS podem ser montados em várias instâncias do vCenter Server e oferecem suporte a vMotion, DRS, HA e FT.
-
Integração: o ONTAP NFS funciona com o plug-in NFS VAAI, o VMware Live Site Recovery e o NetApp Disaster Recovery.
-
Utilização eficiente do espaço: thin provisioning, deduplicação e compressão reduzem os custos de armazenamento.
-
Segurança e conformidade: políticas de exportação, RBAC, Kerberos e criptografia protegem os dados e controlam o acesso.
-
Preparação para o futuro: o NFS não é afetado pela descontinuação de vVols, garantindo compatibilidade e suporte a longo prazo.
