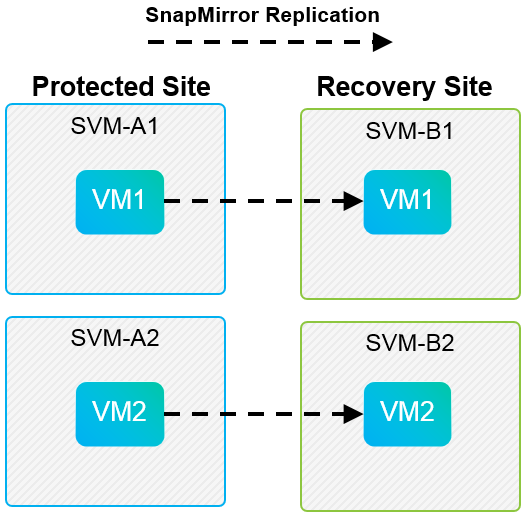

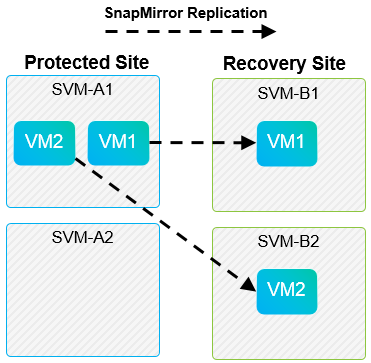

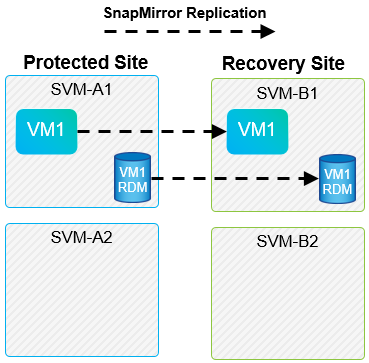

As figuras a seguir mostram os cenários de layout de relacionamento do SnapMirror que o SRM e o SRA suportam. Cada VM nos volumes replicados possui dados em apenas um array SRM (SVM) em cada local.

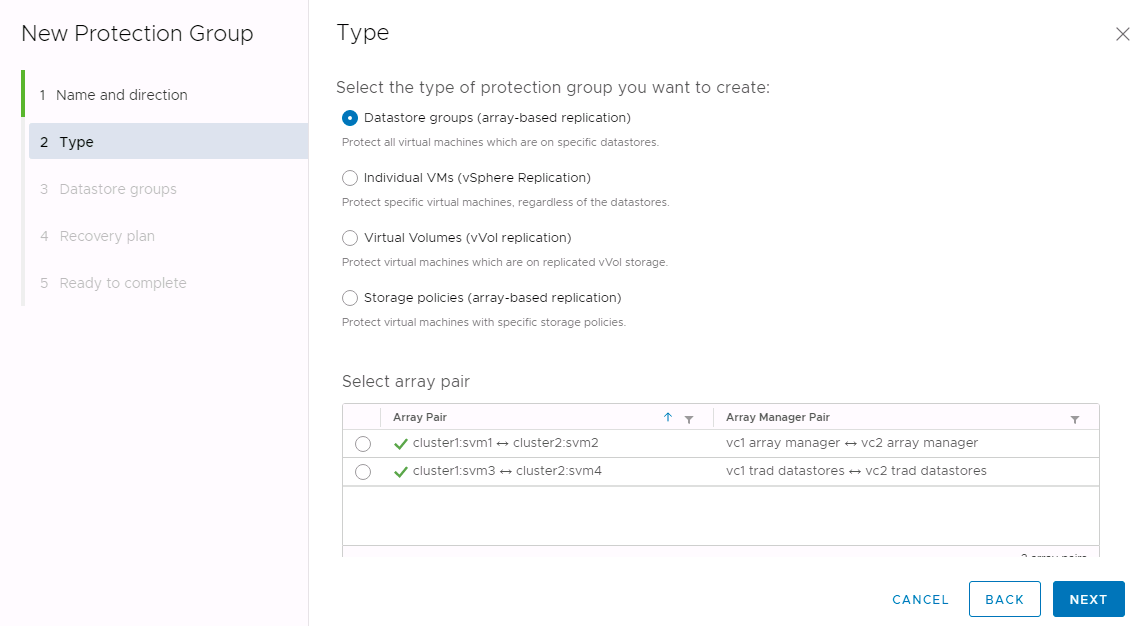

Quando você usa a replicação baseada em array (ABR) no SRM, os grupos de proteção são isolados a um único par de array, como mostrado na captura de tela a seguir. Neste cenário, SVM1 e SVM2 são percorridos com SVM3 e SVM4 no local de recuperação. No entanto, você pode selecionar apenas um dos dois pares de matrizes ao criar um grupo de proteção.

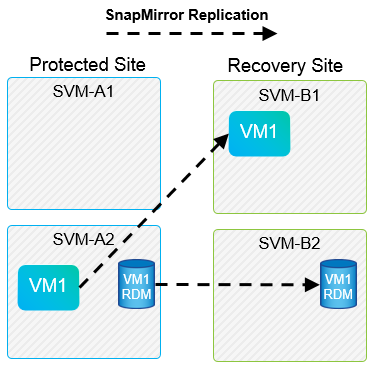

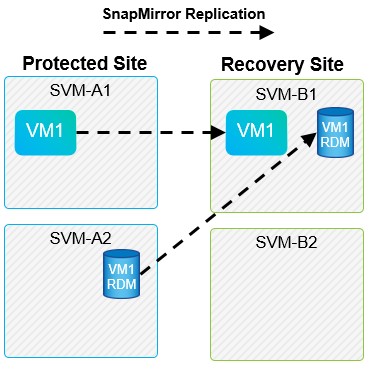

Configurações não suportadas têm dados (VMDK ou RDM) em vários SVMs que são de propriedade de uma VM individual. Nos exemplos mostrados nas figuras a seguir, VM1 não pode ser configurado para proteção com SRM VM1 porque tem dados em dois SVMs.

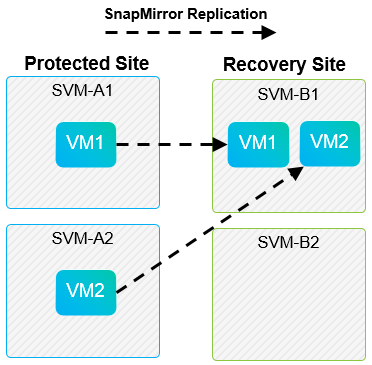

Qualquer relação de replicação na qual um volume de NetApp individual é replicado de uma SVM de origem para vários destinos no mesmo SVM ou em SVMs diferentes é chamada de fan-out do SnapMirror. Fan-out não é suportado com SRM. No exemplo mostrado na figura a seguir, VM1 não pode ser configurado para proteção no SRM porque ele é replicado com o SnapMirror para dois locais diferentes.

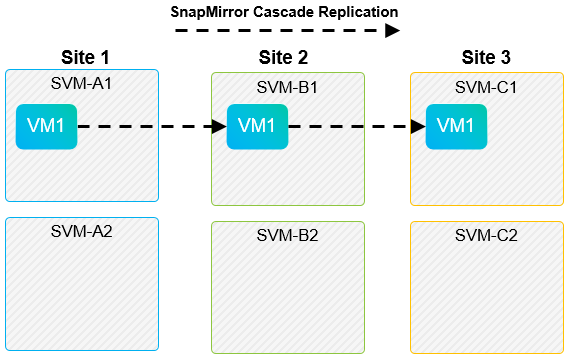

O SRM não oferece suporte a cascata de relacionamentos SnapMirror, nas quais um volume de origem é replicado para um volume de destino e esse volume de destino também é replicado com o SnapMirror para outro volume de destino. No cenário mostrado na figura a seguir, o SRM não pode ser usado para failover entre sites.

O software NetApp SnapVault permite o backup baseado em disco de dados empresariais entre sistemas de storage NetApp. O SnapVault e o SnapMirror podem coexistir no mesmo ambiente; no entanto, o SRM suporta o failover apenas das relações SnapMirror.

SnapVault foi reconstruído a partir do zero para ONTAP 8,2. Embora antigos usuários do Data ONTAP 7-Mode devam encontrar semelhanças, grandes melhorias foram feitas nesta versão do SnapVault. Um grande avanço é a capacidade de preservar eficiências de storage de dados primários durante transferências SnapVault.

Uma mudança arquitetônica importante é que o in ONTAP 9 replica no nível de volume em vez de no nível de qtree, como é o caso do SnapVault 7-Mode SnapVault. Essa configuração significa que a origem de um relacionamento do SnapVault deve ser um volume e esse volume deve ser replicado para seu próprio volume no sistema secundário do SnapVault.

Em um ambiente em que o SnapVault é usado, os snapshots nomeados especificamente são criados no sistema de storage primário. Dependendo da configuração implementada, os instantâneos nomeados podem ser criados no sistema principal por um agendamento do SnapVault ou por um aplicativo como o NetApp Active IQ Unified Manager. Os instantâneos nomeados que são criados no sistema primário são replicados para o destino SnapMirror e, a partir daí, são abobadados para o destino SnapVault.

Um volume de origem pode ser criado em uma configuração em cascata na qual um volume é replicado para um destino SnapMirror no local de DR e, a partir daí, é abobadado para um destino SnapVault. Um volume de origem também pode ser criado em uma relação de fan-out em que um destino é um destino SnapMirror e o outro destino é um destino SnapVault. No entanto, o SRA não reconfigura automaticamente a relação do SnapVault para usar o volume de destino do SnapMirror como a origem do Vault quando ocorre failover ou reversão de replicação do SRM.

Para obter as informações mais recentes sobre o SnapMirror e o SnapVault for ONTAP 9, consulte "TR-4015 Guia de práticas recomendadas de configuração do SnapMirror para ONTAP 9."

Em um ambiente VMware, cada datastore tem um identificador exclusivo universal (UUID) e cada VM tem um ID de objeto gerenciado exclusivo (MOID). Essas IDs não são mantidas pelo SRM durante o failover ou failback. Como os UUIDs do datastore e os MOIDs de VM não são mantidos durante o failover pelo SRM, todos os aplicativos que dependem desses IDs devem ser reconfigurados após o failover do SRM. Um aplicativo de exemplo é o NetApp Active IQ Unified Manager, que coordena a replicação do SnapVault com o ambiente vSphere.

A figura a seguir mostra uma configuração em cascata SnapMirror to SnapVault. Se o destino do SnapVault estiver no local de DR ou em um local terciário que não seja afetado por uma interrupção no local primário, o ambiente poderá ser reconfigurado para permitir que os backups continuem após o failover.

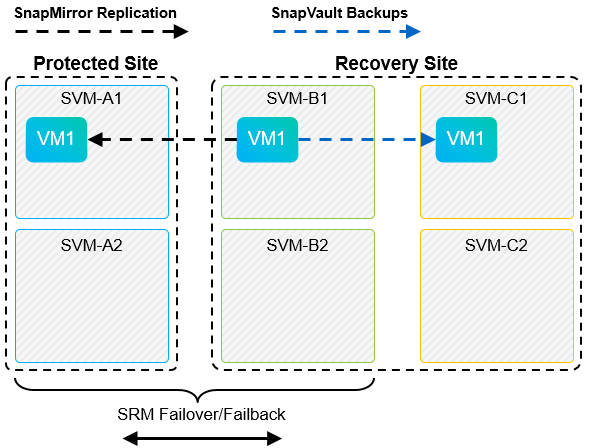

A figura a seguir mostra a configuração depois que o SRM foi usado para reverter a replicação do SnapMirror de volta para o local principal. O ambiente também foi reconfigurado de modo que os backups do SnapVault estão ocorrendo a partir do que é agora a fonte SnapMirror. Esta configuração é uma configuração de fan-out do SnapMirror SnapVault.

Depois que o SRM executa o failback e uma segunda reversão das relações do SnapMirror, os dados de produção estão de volta ao local principal. Agora, esses dados estão protegidos da mesma maneira que antes do failover para o local de recuperação de desastres, por meio de backups SnapMirror e SnapVault.

Qtrees são diretórios especiais que permitem a aplicação de cotas de sistema de arquivos para nas. O ONTAP 9 permite a criação de qtrees, e qtrees podem existir em volumes replicados com o SnapMirror. No entanto, o SnapMirror não permite replicação de qtrees individuais ou replicação em nível de qtree. Toda a replicação do SnapMirror está apenas no nível do volume. Por esta razão, o NetApp não recomenda o uso de qtrees com SRM.

Com os protocolos SAN compatíveis (FC, FCoE e iSCSI), o ONTAP 9 fornece serviços LUN, ou seja, a capacidade de criar e mapear LUNs para hosts conectados. Como o cluster consiste em vários controladores, há vários caminhos lógicos gerenciados pela e/S multipath em qualquer LUN individual. O acesso de unidade lógica assimétrica (ALUA) é usado nos hosts para que o caminho otimizado para um LUN seja selecionado e seja ativado para transferência de dados. Se o caminho otimizado para qualquer LUN mudar (por exemplo, porque o volume que contém é movido), o ONTAP 9 reconhece e ajusta-se automaticamente para essa alteração sem interrupções. Se o caminho otimizado ficar indisponível, o ONTAP poderá alternar para qualquer outro caminho disponível sem interrupções.

O VMware SRM e o NetApp SRA suportam o uso do protocolo FC em um local e do protocolo iSCSI no outro local. No entanto, ele não dá suporte a uma combinação de armazenamentos de dados anexados a FC e armazenamentos de dados anexados a iSCSI no mesmo host ESXi ou em hosts diferentes no mesmo cluster. Esta configuração não é suportada com o SRM porque, durante o failover SRM ou failover de teste, o SRM inclui todos os iniciadores FC e iSCSI nos hosts ESXi na solicitação.
