Em ambientes em que os volumes NFS/iSCSI são usados, a NetApp recomenda ter pelo menos dois uplinks de rede configurados para a porta NFS vmkernel no vSwitch padrão e o mesmo no grupo de portas em que a interface NFS vmkernel é mapeada para o vSwitch distribuído. O agrupamento de NIC pode ser configurado em ativo-ativo ou ativo-standby.

Além disso, para iSCSI LUNs, multipathing deve ser configurado vinculando as interfaces vmkernel aos adaptadores de rede iSCSI. Para obter mais informações, consulte a documentação de armazenamento do vSphere.

Em ambientes em que LUNs de Fibre Channel são usados, a NetApp recomenda ter pelo menos dois HBAs, o que garante resiliência no nível de HBA/porta. O NetApp também recomenda um iniciador único para o zoneamento de destino único como a melhor prática para configurar o zoneamento.

O VSC (Virtual Storage Console) deve ser usado para definir políticas de multipathing porque define políticas para todos os dispositivos de armazenamento NetApp novos e existentes.

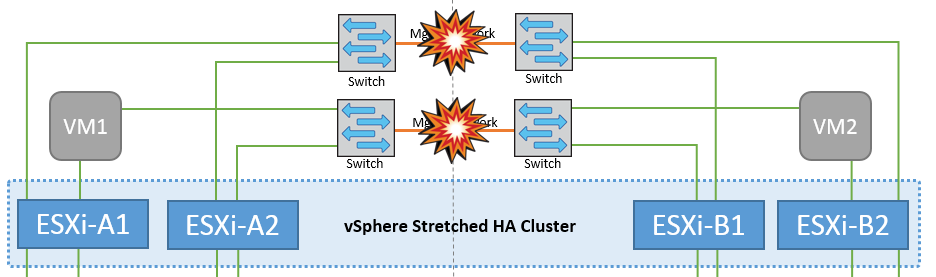

Nesse cenário, se os links ISL na rede de gerenciamento de host front-end falharem, os hosts ESXi no local A não poderão se comunicar com hosts ESXi no local B. isso levará a uma partição de rede porque os hosts ESXi em um determinado local não poderão enviar os batimentos cardíacos da rede para o nó mestre no cluster HA. Como tal, haverá dois segmentos de rede por causa da partição e haverá um nó mestre em cada segmento que protegerá as VMs de falhas de host dentro do site específico.

Nesse cenário, se os links ISL na rede de armazenamento de back-end falharem, os hosts no local A perderão acesso aos volumes de armazenamento ou LUNs do cluster B no local B e vice-versa. As regras do VMware DRS são definidas para que a afinidade do local de armazenamento de host facilite a execução das máquinas virtuais sem impactos no local.

Durante esse período, as máquinas virtuais permanecem em execução em seus respetivos sites e não há alteração no comportamento do MetroCluster nesse cenário. Todos os armazenamentos de dados continuam intactos de seus respetivos sites.

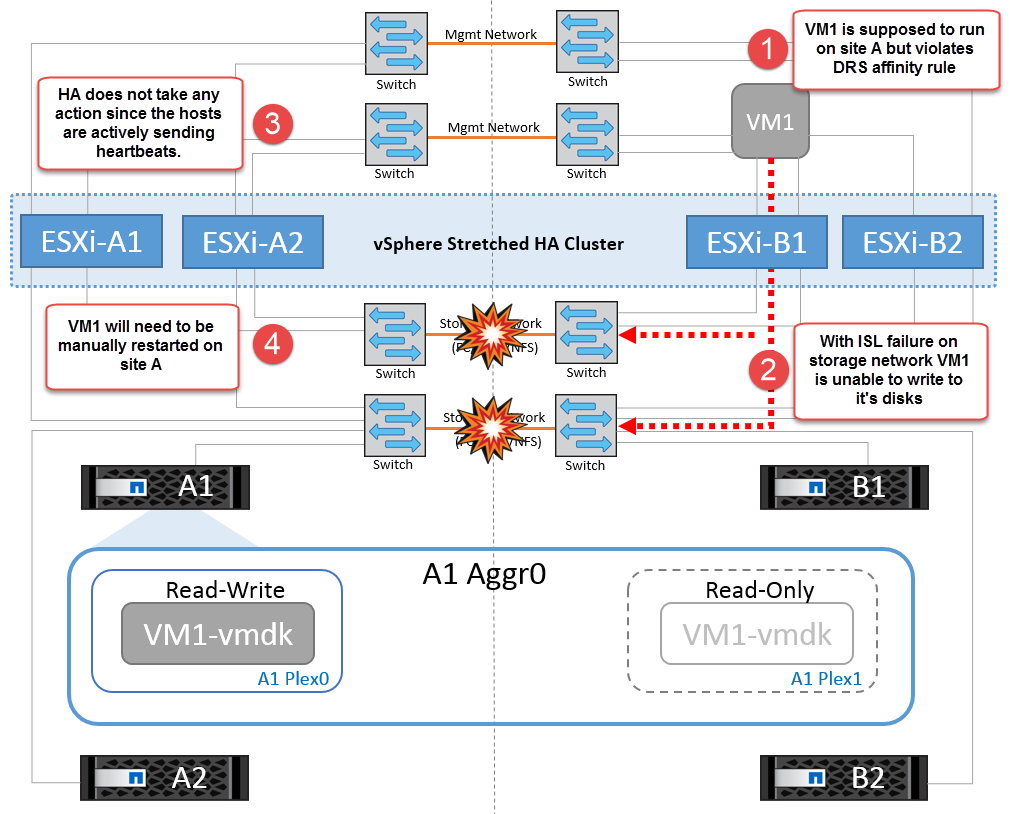

Se, por algum motivo, a regra de afinidade foi violada (por exemplo, VM1, que deveria ser executado a partir do site A, onde seus discos residem em nós de cluster local A, está sendo executado em um host no local B), o disco da máquina virtual será acessado remotamente por meio de links ISL. Devido à falha do link ISL, o VM1 em execução no local B não seria capaz de gravar em seus discos porque os caminhos para o volume de armazenamento estão inativos e essa máquina virtual específica está inativa. Nessas situações, o VMware HA não toma nenhuma ação, uma vez que os hosts estão enviando batimentos cardíacos ativamente. Essas máquinas virtuais precisam ser manualmente desligadas e ligadas em seus respetivos sites. A figura a seguir ilustra uma VM que viola uma regra de afinidade DRS.

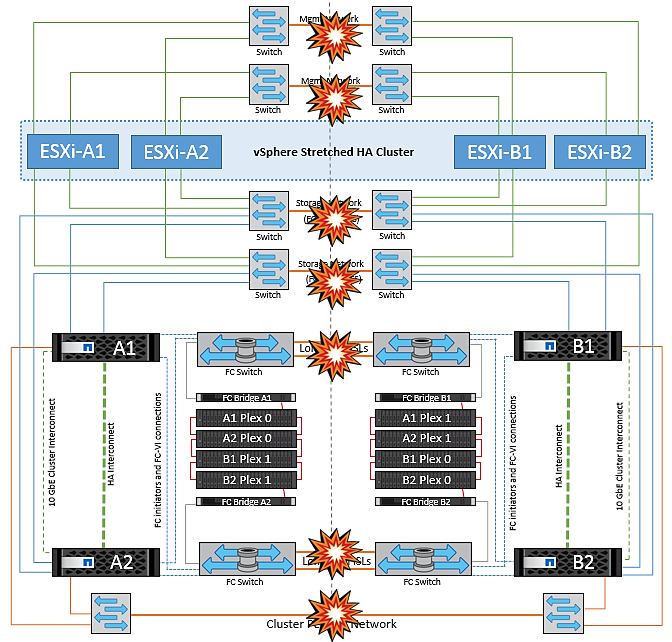

Neste cenário, todos os links ISL entre os sites estão inativos e ambos os sites são isolados uns dos outros. Como discutido em cenários anteriores, como falha de ISL na rede de gerenciamento e na rede de armazenamento, as máquinas virtuais não são afetadas em falha completa de ISL.

Depois que os hosts ESXi forem particionados entre sites, o agente do vSphere HA verificará os batimentos cardíacos do datastore e, em cada site, os hosts ESXi locais poderão atualizar os batimentos cardíacos do datastore para o respetivo volume/LUN de leitura e gravação. Os hosts no local A assumirão que os outros hosts ESXi no local B falharam porque não há heartbeats de rede/datastore. O vSphere HA no local A tentará reiniciar as máquinas virtuais do local B, o que acabará falhará porque os datastores do local B não estarão acessíveis devido a falha do ISL de armazenamento. Uma situação semelhante é repetida no local B..

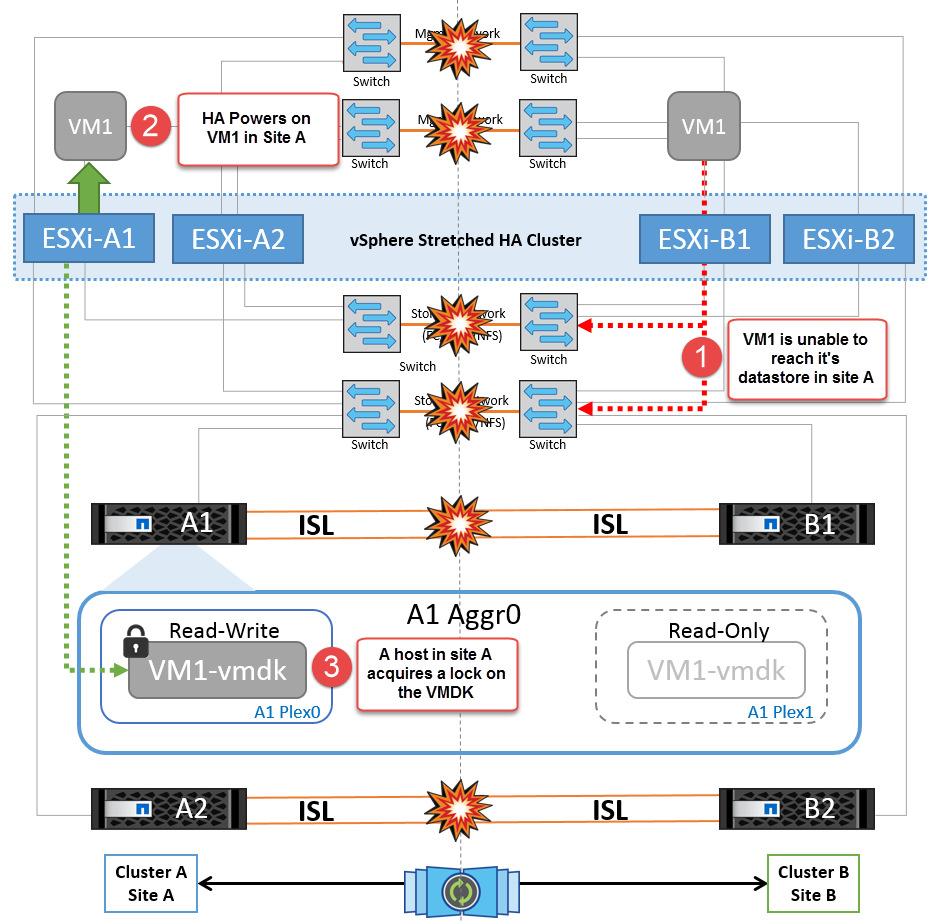

A NetApp recomenda determinar se alguma máquina virtual violou as regras do DRS. Todas as máquinas virtuais executadas a partir de um site remoto ficarão inativas, uma vez que não poderão acessar o datastore, e o vSphere HA reiniciará essa máquina virtual no site local. Depois que os links ISL estiverem novamente online, a máquina virtual que estava sendo executada no local remoto será morta, uma vez que não pode haver duas instâncias de máquinas virtuais executando com os mesmos endereços MAC.

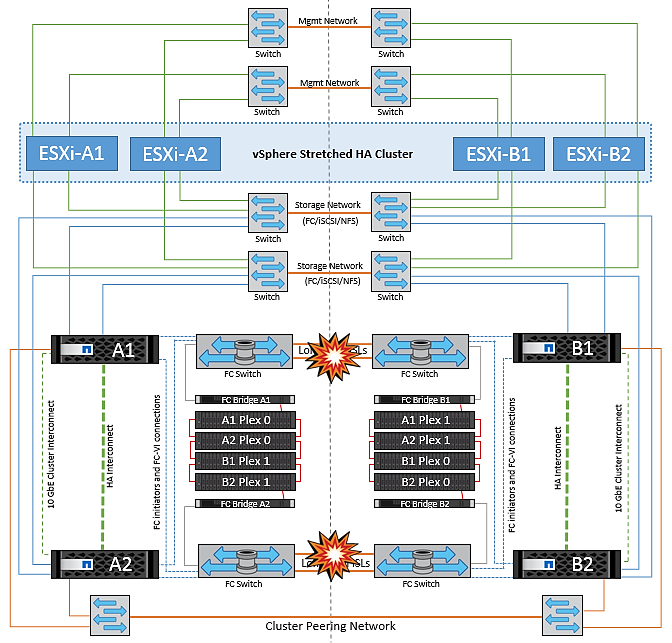

Em um cenário de falha de um ou mais ISLs, o tráfego continua através dos links restantes. Se todos os ISLs em ambas as malhas falharem, de modo que não haja nenhum link entre os locais para armazenamento e replicação do NVRAM, cada controladora continuará fornecendo seus dados locais. Na restauração de um mínimo de um ISL, a ressincronização de todos os plexos acontecerá automaticamente.

Quaisquer gravações que ocorram depois de todos os ISLs estarem inativos não serão espelhadas para o outro site. Um switchover em caso de desastre, enquanto a configuração estiver nesse estado, incorreria, portanto, na perda dos dados que não haviam sido sincronizados. Neste caso, a intervenção manual é necessária para a recuperação após a mudança. Se for provável que nenhum ISLs esteja disponível por um período prolongado, um administrador pode optar por encerrar todos os serviços de dados para evitar o risco de perda de dados se for necessário um switchover em caso de desastre. A execução dessa ação deve ser ponderada contra a probabilidade de um desastre exigir mudança antes de pelo menos uma ISL ficar disponível. Alternativamente, se os ISLs estiverem falhando em um cenário em cascata, um administrador pode acionar um switchover planejado para um dos sites antes que todos os links tenham falhado.

Em um cenário de falha de enlace de cluster com peered, como os ISLs de malha ainda estão ativos, os serviços de dados (leituras e gravações) continuam em ambos os locais para ambos os plexos. Qualquer alteração na configuração de cluster (por exemplo, adicionar um novo SVM, provisionar um volume ou LUN em um SVM existente) não pode ser propagado para o outro local. Estes são mantidos nos volumes de metadados locais do CRS e propagados automaticamente para o outro cluster após a restauração do link do cluster de peered. Se for necessário um switchover forçado antes que o link do cluster com peering possa ser restaurado, as alterações pendentes na configuração do cluster serão reproduzidas automaticamente da cópia replicada remota dos volumes de metadados no local que sobreviveu como parte do processo de switchover.

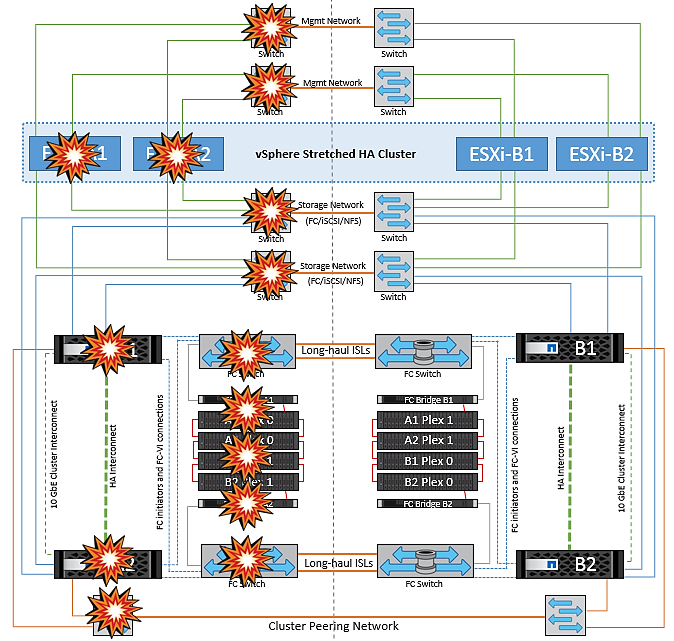

Em um local completo Um cenário de falha, os hosts ESXi no local B não receberão o heartbeat da rede dos hosts ESXi no local A porque estão inoperantes. O mestre de HA no local B verificará se os batimentos cardíacos do armazenamento de dados não estão presentes, declarará que os hosts no local A estão com falha e tentará reiniciar o local Uma máquina virtual no local B. durante esse período, o administrador de storage executa um switchover para retomar os serviços dos nós com falha no local sobrevivente, o que restaurará todos os serviços de armazenamento do Local A no local B. após o local A volumes ou LUNs estarem disponíveis no local B, o agente de HA tentará reiniciar o local B.

Se a tentativa do agente mestre do vSphere HA de reiniciar uma VM (que envolve registrá-la e ligá-la) falhar, a reinicialização será novamente tentada após um atraso. O atraso entre reinicializações pode ser configurado até um máximo de 30 minutos. O vSphere HA tenta reiniciar para um número máximo de tentativas (seis tentativas por padrão).

Se o local A tiver sido substituído, uma falha subsequente de um dos nós do local B sobreviventes pode ser tratada de forma otimizada pelo failover para o nó sobrevivente. Neste caso, o trabalho de quatro nós agora está sendo executado por apenas um nó. A recuperação neste caso consistiria em realizar um giveback para o nó local. Em seguida, quando o local A é restaurado, uma operação de switchback é executada para restaurar a operação de estado estável da configuração.
