Atribuições de portas de plataforma para switches Cisco 9336C-FX2 de 12 portas em uma configuração IP MetroCluster
Sugerir alterações
PDFs
O uso da porta em uma configuração IP do MetroCluster depende do modelo do switch e do tipo de plataforma.
Revise as seguintes considerações antes de usar as tabelas de configuração:
-
As tabelas nesta seção são para switches Cisco 9336C-FX2 de 12 portas.
Se você tiver um switch Cisco 9336C-FX2 de 36 portas que não esteja conectando prateleiras NS224, use as tabelas em "Atribuições de portas de plataforma para switches Cisco 3232C ou Cisco 9336C-FX2 de 36 portas" .
Se você tiver um switch Cisco 9336C-FX2 de 36 portas e pelo menos uma configuração MetroCluster ou grupo DR estiver conectando prateleiras NS224 ao switch MetroCluster, use as tabelas em "Atribuições de porta de plataforma para um switch Cisco 9336C-FX2 de 36 portas conectando armazenamento NS224" .
|
O switch Cisco 9336C-FX2 de 12 portas não suporta a conexão de prateleiras NS224 ao switch MetroCluster. |
-
As tabelas a seguir mostram o uso da porta para o local A. o mesmo cabeamento é usado para o local B.
-
Não é possível configurar os switches com portas de velocidades diferentes (por exemplo, uma mistura de portas de 100 Gbps e portas de 40 Gbps).
-
Se você estiver configurando um único MetroCluster com os switches, use o grupo de portas MetroCluster 1.
Monitore o grupo de portas do MetroCluster (MetroCluster 1, MetroCluster 2). Você precisará dele ao usar a ferramenta RcfFileGenerator, conforme descrito posteriormente neste procedimento de configuração.
-
O RcfFileGenerator para MetroCluster IP também fornece uma visão geral de cabeamento por porta para cada switch.
Escolha a tabela de cabeamento correta para sua configuração
Use a tabela a seguir para determinar qual tabela de cabeamento você deve seguir.
| Se o seu sistema é… | Use esta tabela de cabeamento… |
|---|---|
AFF A150, ASA A150 FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
Atribuições de porta da plataforma Cisco 9336C-FX2 de 12 portas (grupo 1) |
AFF A20 |
Atribuições de porta da plataforma Cisco 9336C-FX2 de 12 portas (grupo 2) |
AFF A30, AFF C30 FAS50 AFF C60 |
A tabela a seguir depende se você está usando uma placa Ethernet 25G (grupo 3a) ou 100g (grupo 3b). |
FAS8300, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
Atribuições de porta da plataforma Cisco 9336C-FX2 de 12 portas (grupo 4) |
AFF A50 |
Atribuições de porta da plataforma Cisco 9336C-FX2 de 12 portas (grupo 5) |
AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 |
Atribuições de porta da plataforma Cisco 9336C-FX2 de 12 portas (grupo 6) |
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |
Atribuições de portas da plataforma Cisco 9336C-FX2 de 12 portas (grupo 7) |

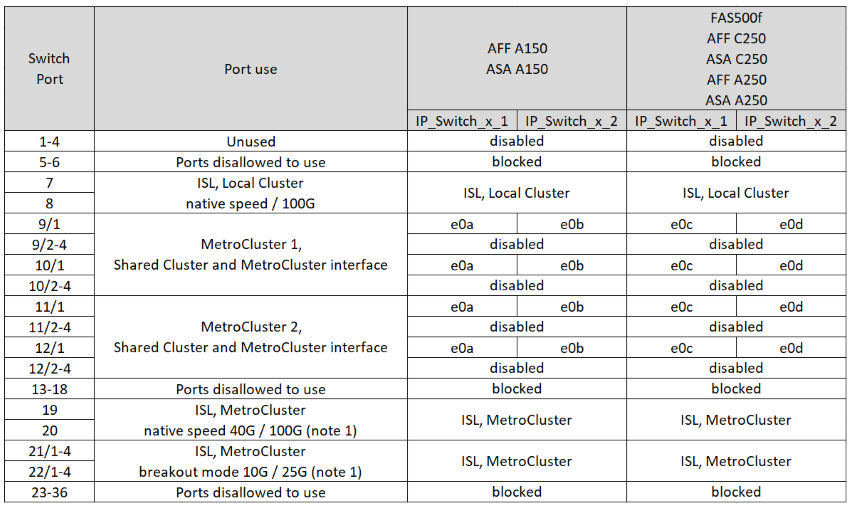

Revise as atribuições de porta da plataforma para cabear um sistema AFF A150, ASA A150, FAS500f, AFF C250, ASA C250, AFF A250 ou ASA A250 a um switch Cisco 9336C-FX2 de 12 portas:
Observação 1: Você só pode configurar as portas 19 e 20 ou as portas 21 e 22. Se você usar as portas 19 e 20 primeiro, as portas 21 e 22 serão bloqueadas. Se você usar as portas 21 e 22 primeiro, as portas 19 e 20 serão bloqueadas.

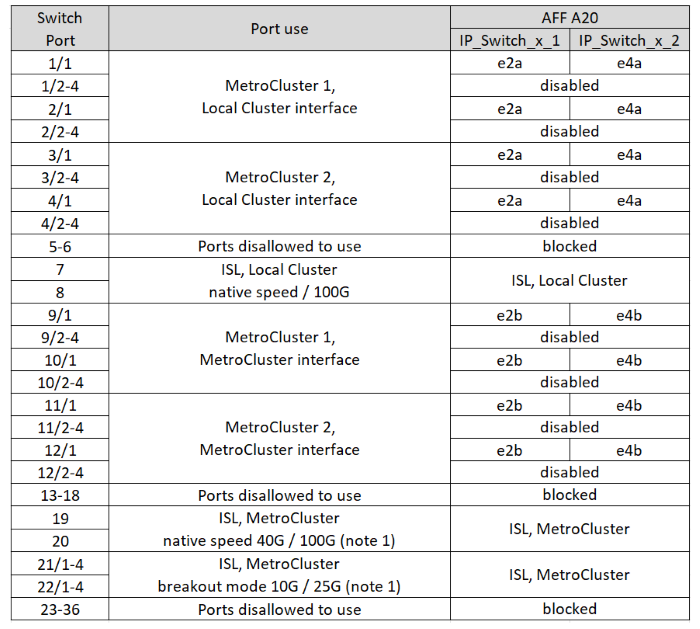

Revise as atribuições de porta da plataforma para cabear um sistema AFF A20 a um switch Cisco 9336C-FX2 de 12 portas:
Observação 1: Você só pode configurar as portas 19 e 20 ou as portas 21 e 22. Se você usar as portas 19 e 20 primeiro, as portas 21 e 22 serão bloqueadas. Se você usar as portas 21 e 22 primeiro, as portas 19 e 20 serão bloqueadas.

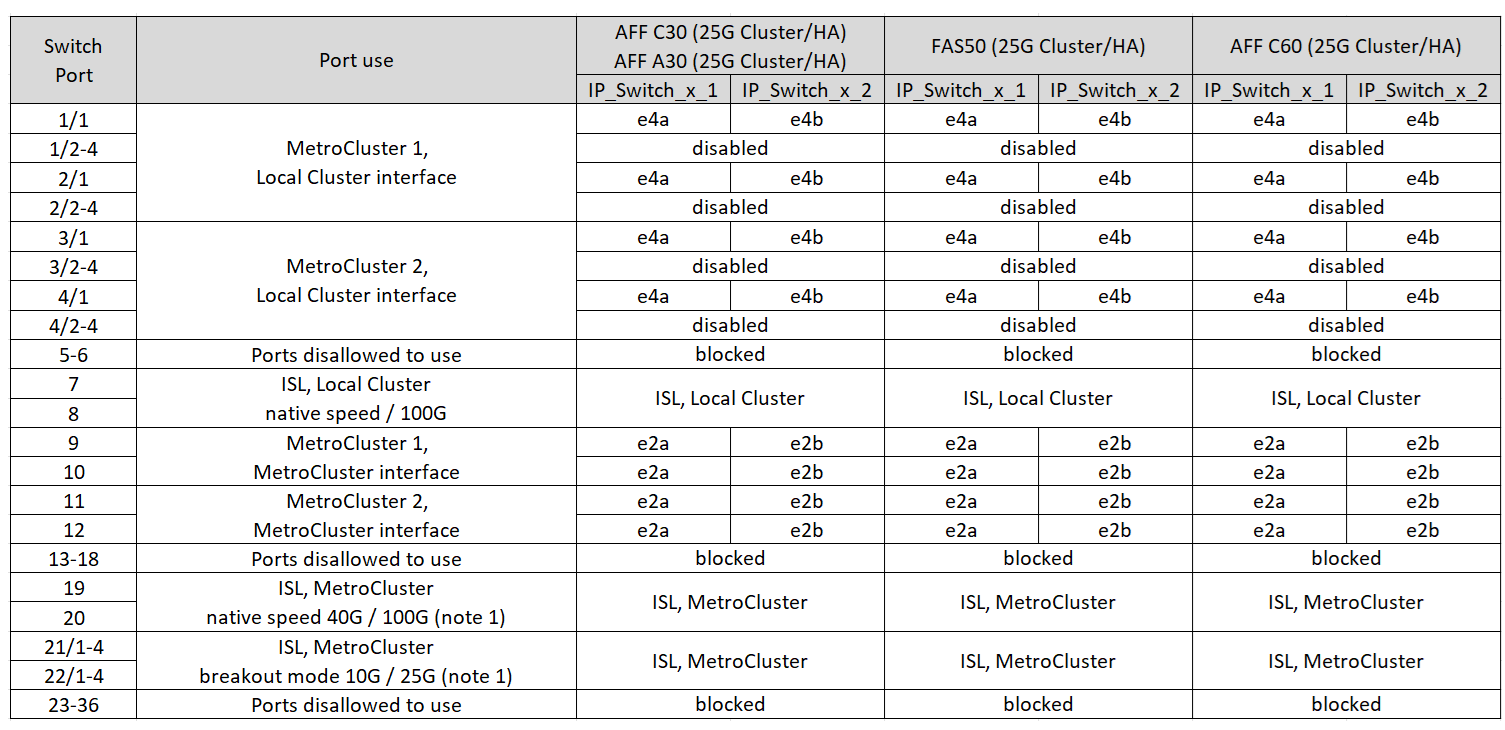

Revise as atribuições de porta da plataforma para conectar um sistema AFF A30, AFF C30, AFF C60 ou FAS50 a um switch Cisco 9336C-FX2 de 12 portas usando uma placa Ethernet 25G de quatro portas.
|
|
Essa configuração requer uma placa Ethernet 25G de quatro portas no slot 4 para conetar o cluster local e as interfaces HA. |
Observação 1: Você só pode configurar as portas 19 e 20 ou as portas 21 e 22. Se você usar as portas 19 e 20 primeiro, as portas 21 e 22 serão bloqueadas. Se você usar as portas 21 e 22 primeiro, as portas 19 e 20 serão bloqueadas.
Revise as atribuições de porta da plataforma para conectar um sistema AFF A30, AFF C30, AFF C60 ou FAS50 a um switch Cisco 9336C-FX2 de 12 portas usando uma placa Ethernet 100G de duas portas.
|
|
Essa configuração requer uma placa ETHERNET 100g de duas portas no slot 4 para conetar o cluster local e as interfaces HA. |
Observação 1: Você só pode configurar as portas 19 e 20 ou as portas 21 e 22. Se você usar as portas 19 e 20 primeiro, as portas 21 e 22 serão bloqueadas. Se você usar as portas 21 e 22 primeiro, as portas 19 e 20 serão bloqueadas.
Revise as atribuições de porta da plataforma para cabear um sistema FAS8300, AFF C400, ASA C400, FAS8700, AFF A400 ou ASA A400 a um switch Cisco 9336C-FX2 de 12 portas:
Observação 1: Você só pode configurar as portas 19 e 20 ou as portas 21 e 22. Se você usar as portas 19 e 20 primeiro, as portas 21 e 22 serão bloqueadas. Se você usar as portas 21 e 22 primeiro, as portas 19 e 20 serão bloqueadas.
Revise as atribuições de porta da plataforma para cabear um sistema AFF A50 a um switch Cisco 9336C-FX2 de 12 portas:
Observação 1: Você só pode configurar as portas 19 e 20 ou as portas 21 e 22. Se você usar as portas 19 e 20 primeiro, as portas 21 e 22 serão bloqueadas. Se você usar as portas 21 e 22 primeiro, as portas 19 e 20 serão bloqueadas.

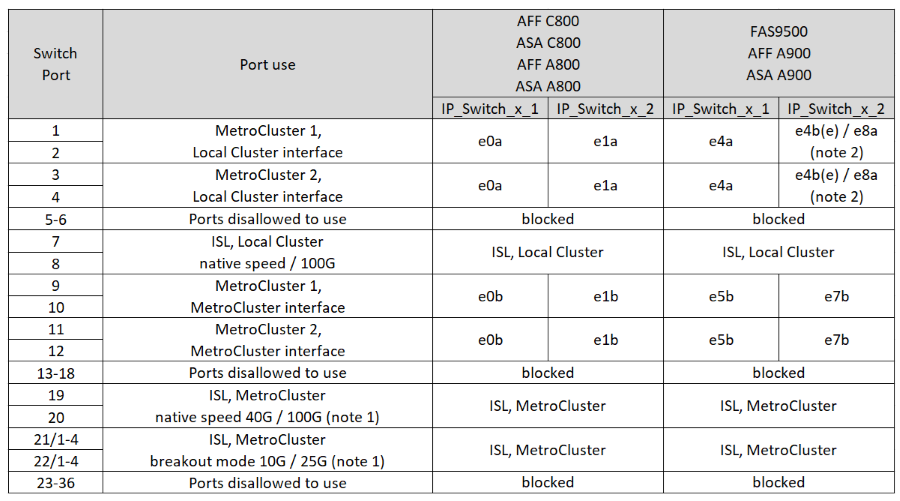

Revise as atribuições de porta da plataforma para cabear um sistema AFF C800, ASA C800, AFF A800, ASA A800, FAS9500, AFF A900 ou ASA A900 a um switch Cisco 9336C-FX2 de 12 portas:
Observação 1: Você só pode configurar as portas 19 e 20 ou as portas 21 e 22. Se você usar as portas 19 e 20 primeiro, as portas 21 e 22 serão bloqueadas. Se você usar as portas 21 e 22 primeiro, as portas 19 e 20 serão bloqueadas.
Nota 2: Use as portas e4a e e4e ou e4a e e8a se estiver usando um adaptador X91440A (40 Gbps). Utilize as portas e4a e e4b ou e4a e e8a se estiver a utilizar um adaptador X91153A (100Gbps).
Revise as atribuições de porta da plataforma para cabear um sistema AFF A70, FAS70, AFF C80, FAS90, AFF A90 ou AFF A1K a um switch Cisco 9336C-FX2 de 12 portas:
Observação 1: Você só pode configurar as portas 19 e 20 ou as portas 21 e 22. Se você usar as portas 19 e 20 primeiro, as portas 21 e 22 serão bloqueadas. Se você usar as portas 21 e 22 primeiro, as portas 19 e 20 serão bloqueadas.
