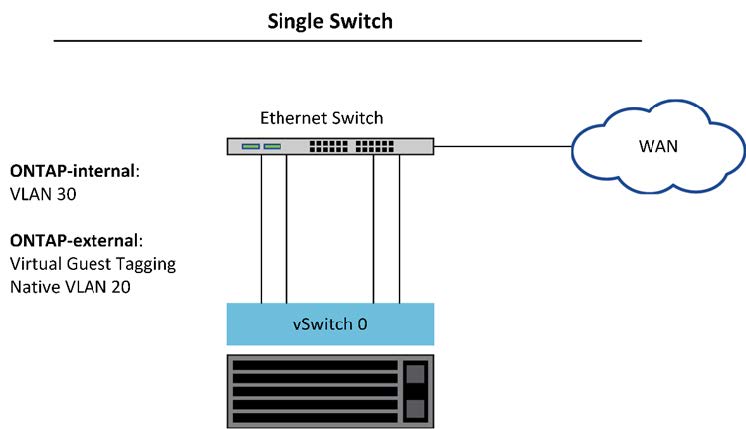

Deve-se considerar cuidadosamente as decisões de conectividade da camada de comutadores virtuais para comutadores físicos. A separação do tráfego interno do cluster dos serviços de dados externos deve se estender à camada de rede física upstream por meio do isolamento fornecido pelas VLANs da camada 2.

As portas do switch físico devem ser configuradas como trunkports. O tráfego externo do ONTAP Select pode ser separado entre várias redes de camada 2 de duas maneiras. Um método é usar portas virtuais com tags VLAN do ONTAP com um único grupo de portas. O outro método é atribuir grupos de portas separados no modo VST à porta de gerenciamento e0a. Você também deve atribuir portas de dados a e0b e e0c/e0g, dependendo da versão do ONTAP Select e da configuração de nó único ou multinó. Se o tráfego externo for separado entre várias redes de camada 2, as portas do switch físico de uplink devem ter essas VLANs em sua lista de VLANs permitidas.

O tráfego de rede interna do ONTAP Select ocorre por meio de interfaces virtuais definidas com endereços IP locais de link. Como esses endereços IP não são roteáveis, o tráfego interno entre os nós do cluster deve fluir por uma única rede de camada 2. Os saltos de rota entre os nós do cluster do ONTAP Select não são suportados.
