Configuração do ONTAP Select VMware vSphere vSwitch no ESXi
Sugerir alterações
PDFs
ONTAP Select vSwitch e as políticas de balanceamento de carga para configurações de duas e quatro NICs.
O ONTAP Select suporta o uso de configurações de vSwitch padrão e distribuídas. Os vSwitches distribuídos suportam construções de agregação de links (LACP). A agregação de links é uma construção de rede comum usada para agregar largura de banda entre vários adaptadores físicos. O LACP é um padrão independente de fornecedor que fornece um protocolo aberto para endpoints de rede que agrupa grupos de portas de rede físicas em um único canal lógico. O ONTAP Select pode trabalhar com grupos de portas configurados como um Grupo de Agregação de Links (LAG). No entanto, a NetApp recomenda o uso de portas físicas individuais como portas de uplink simples (tronco) para evitar a configuração LAG. Nesses casos, as práticas recomendadas para vSwitches padrão e distribuídos são idênticas.
Esta seção descreve a configuração do vSwitch e as políticas de balanceamento de carga que devem ser usadas em configurações de duas e quatro NICs.
Ao configurar os grupos de portas a serem usados pelo ONTAP Select, as seguintes práticas recomendadas devem ser seguidas: a política de balanceamento de carga no nível do grupo de portas é "Rota Baseada no ID da Porta Virtual de Origem". A VMware recomenda que o STP seja definido como Portfast nas portas do switch conectadas aos hosts ESXi.
Todas as configurações do vSwitch exigem no mínimo dois adaptadores de rede físicos agrupados em uma única equipe de NICs. O ONTAP Select suporta um único link de 10 Gb para clusters de dois nós. No entanto, é uma prática recomendada da NetApp garantir a redundância de hardware por meio da agregação de NICs.
Em um servidor vSphere, as equipes de NICs são a construção de agregação usada para agrupar vários adaptadores de rede físicos em um único canal lógico, permitindo que a carga da rede seja compartilhada entre todas as portas membros. É importante lembrar que as equipes de NICs podem ser criadas sem o suporte do switch físico. Políticas de balanceamento de carga e failover podem ser aplicadas diretamente a uma equipe de NICs, que desconhece a configuração do switch upstream. Nesse caso, as políticas são aplicadas apenas ao tráfego de saída.
|
Canais de porta estáticos não são suportados com o ONTAP Select. Canais habilitados para LACP são suportados com vSwitches distribuídos, mas o uso de LAGs LACP pode resultar em distribuição de carga desigual entre os membros do LAG. |
Para clusters de nó único, o ONTAP Deploy configura a VM do ONTAP Select para usar um grupo de portas para a rede externa e o mesmo grupo de portas ou, opcionalmente, um grupo de portas diferente para o tráfego de gerenciamento do cluster e do nó. Para clusters de nó único, o número desejado de portas físicas pode ser adicionado ao grupo de portas externas como adaptadores ativos.
Para clusters multinós, o ONTAP Deploy configura cada VM do ONTAP Select para usar um ou dois grupos de portas para a rede interna e, separadamente, um ou dois grupos de portas para a rede externa. O tráfego de gerenciamento de cluster e nó pode usar o mesmo grupo de portas que o tráfego externo ou, opcionalmente, um grupo de portas separado. O tráfego de gerenciamento de cluster e nó não pode compartilhar o mesmo grupo de portas com o tráfego interno.
|
|
O ONTAP Select suporta no máximo quatro VMNICs. |
vSwitch padrão ou distribuído e quatro portas físicas por nó
Quatro grupos de portas podem ser atribuídos a cada nó em um cluster multinó. Cada grupo de portas possui uma única porta física ativa e três portas físicas em espera, como na figura a seguir.

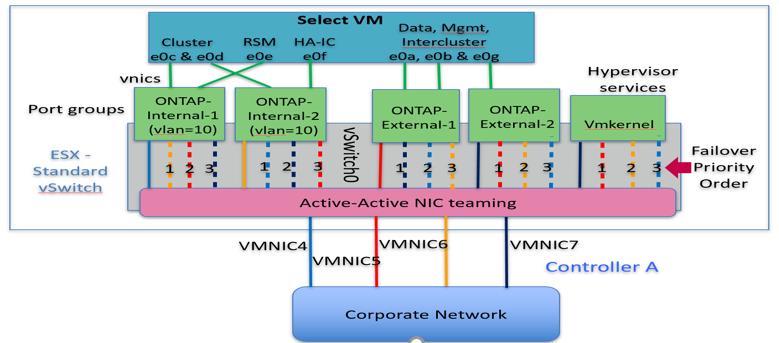

vSwitch com quatro portas físicas por nó
A ordem das portas na lista de espera é importante. A tabela a seguir fornece um exemplo da distribuição de portas físicas entre os quatro grupos de portas.
Configurações mínimas e recomendadas de rede
| Grupo Portuário | Externo 1 | Externo 2 | Interno 1 | Interno 2 |
|---|---|---|---|---|
Ativo |
vmnic0 |
vmnic1 |
vmnic2 |
vmnic3 |
Espera 1 |
vmnic1 |
vmnic0 |
vmnic3 |
vmnic2 |
Espera 2 |
vmnic2 |
vmnic3 |
vmnic0 |
vmnic1 |
Espera 3 |
vmnic3 |
vmnic2 |
vmnic1 |
vmnic0 |
As figuras a seguir mostram as configurações dos grupos de portas de rede externa da interface gráfica do usuário (ONTAP-External e ONTAP-External2). Observe que os adaptadores ativos são de placas de rede diferentes. Nesta configuração, vmnic 4 e vmnic 5 são portas duplas na mesma placa de rede física, enquanto vmnic 6 e vminc 7 são portas duplas semelhantes em uma placa de rede separada (as vnmics de 0 a 3 não são usadas neste exemplo). A ordem dos adaptadores em espera fornece um failover hierárquico, com as portas da rede interna sendo as últimas. A ordem das portas internas na lista de espera é trocada de forma semelhante entre os dois grupos de portas externas.
*Parte 1: Configurações de grupo de portas externas ONTAP Select *
*Parte 2: Configurações de grupo de portas externas ONTAP Select *
Para facilitar a leitura, as atribuições são as seguintes:
| ONTAP-Externo | ONTAP-Externo2 |
|---|---|
Adaptadores ativos: vmnic5 Adaptadores de espera: vmnic7, vmnic4, vmnic6 |
Adaptadores ativos: vmnic7 Adaptadores de espera: vmnic5, vmnic6, vmnic4 |
As figuras a seguir mostram as configurações dos grupos de portas de rede interna (ONTAP-Internal e ONTAP-Internal2). Observe que os adaptadores ativos são de placas de rede diferentes. Nesta configuração, vmnic 4 e vmnic 5 são portas duplas no mesmo ASIC físico, enquanto vmnic 6 e vmnic 7 são portas duplas semelhantes em um ASIC separado. A ordem dos adaptadores em espera fornece um failover hierárquico, com as portas da rede externa sendo as últimas. A ordem das portas externas na lista de espera é trocada de forma semelhante entre os dois grupos de portas internas.
*Parte 1: Configurações do grupo de portas internas do ONTAP Select *
*Parte 2: ONTAP Select *
Para facilitar a leitura, as atribuições são as seguintes:
| ONTAP- Interno | ONTAP-Interno2 |
|---|---|
Adaptadores ativos: vmnic4 Adaptadores de espera: vmnic6, vmnic5, vmnic7 |
Adaptadores ativos: vmnic6 Adaptadores de espera: vmnic4, vmnic7, vmnic5 |
vSwitch padrão ou distribuído e duas portas físicas por nó
Ao usar duas placas de rede de alta velocidade (25/40 Gb), a configuração de grupo de portas recomendada é conceitualmente muito semelhante à configuração com quatro adaptadores de 10 Gb. Quatro grupos de portas devem ser usados mesmo ao usar apenas dois adaptadores físicos. As atribuições dos grupos de portas são as seguintes:
| Grupo Portuário | Externo 1 (e0a,e0b) | Interno 1 (e0c,e0e) | Interno 2 (e0d,e0f) | Externo 2 (e0g) |
|---|---|---|---|---|
Ativo |
vmnic0 |
vmnic0 |
vmnic1 |
vmnic1 |
Espera |
vmnic1 |
vmnic1 |
vmnic0 |
vmnic0 |

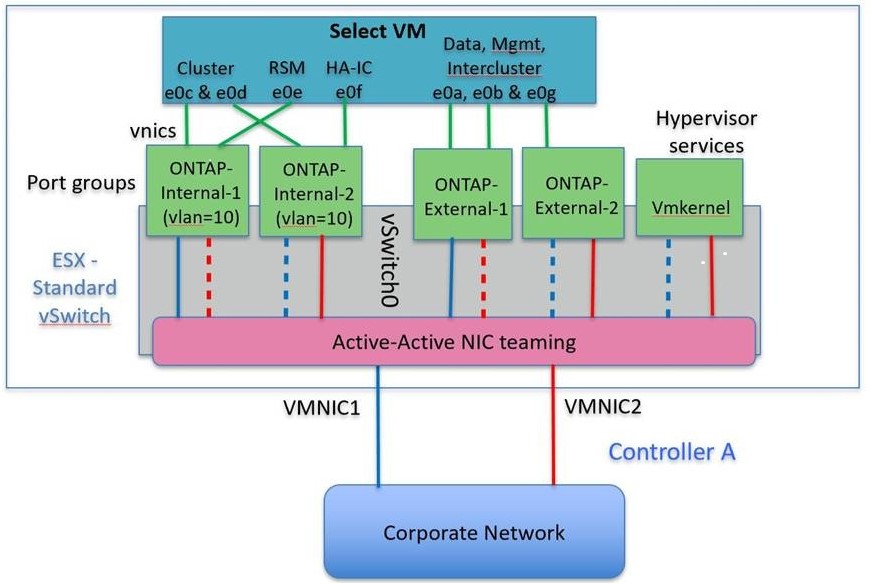

vSwitch com duas portas físicas de alta velocidade (25/40Gb) por nó
Ao usar duas portas físicas (10 Gb ou menos), cada grupo de portas deve ter um adaptador ativo e um adaptador em espera configurados em direções opostas. A rede interna está presente apenas para clusters ONTAP Select de vários nós. Para clusters de nó único, ambos os adaptadores podem ser configurados como ativos no grupo de portas externas.
O exemplo a seguir mostra a configuração de um vSwitch e os dois grupos de portas responsáveis por gerenciar os serviços de comunicação interna e externa para um cluster ONTAP Select multinó. A rede externa pode usar a VMNIC da rede interna em caso de interrupção da rede, pois as VMNICs da rede interna fazem parte desse grupo de portas e estão configuradas em modo de espera. O oposto ocorre com a rede externa. Alternar as VMNICs ativas e em espera entre os dois grupos de portas é fundamental para o failover adequado das VMs do ONTAP Select durante interrupções da rede.
vSwitch com duas portas físicas (10 Gb ou menos) por nó
vSwitch distribuído com LACP
Ao usar vSwitches distribuídos em sua configuração, o LACP pode ser usado (embora não seja uma prática recomendada) para simplificar a configuração da rede. A única configuração LACP suportada requer que todas as VMNICs estejam em um único LAG. O switch físico de uplink deve suportar um tamanho de MTU entre 7.500 e 9.000 em todas as portas do canal. As redes ONTAP Select interna e externa devem ser isoladas no nível do grupo de portas. A rede interna deve usar uma VLAN não roteável (isolada). A rede externa pode usar VST, EST ou VGT.
Os exemplos a seguir mostram a configuração distribuída do vSwitch usando LACP.
Propriedades LAG ao usar LACP

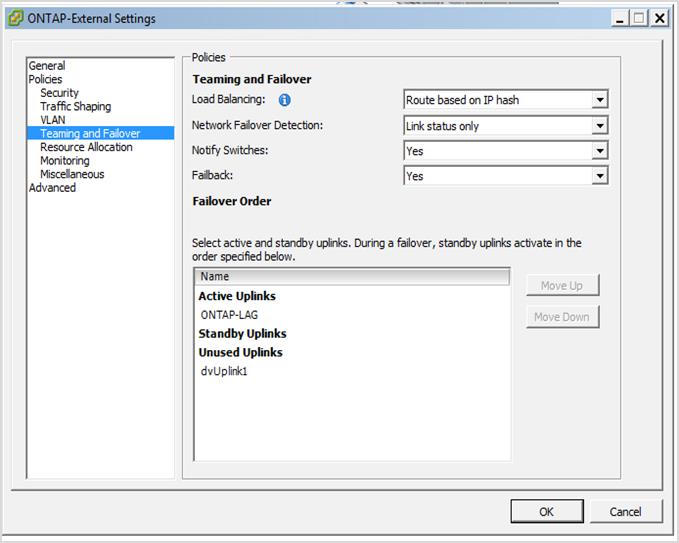

Configurações de grupos de portas externas usando um vSwitch distribuído com LACP habilitado
Configurações de grupos de portas internas usando um vSwitch distribuído com LACP habilitado
|
|
O LACP exige que você configure as portas do switch upstream como um canal de porta. Antes de habilitar isso no vSwitch distribuído, certifique-se de que um canal de porta habilitado para LACP esteja configurado corretamente. |
