Armazenamento ONTAP Select : Conceitos e características gerais

PDFs

Descubra conceitos gerais de armazenamento que se aplicam ao ambiente ONTAP Select antes de explorar os componentes de armazenamento específicos.

Fases de configuração de armazenamento

As principais fases de configuração do armazenamento host ONTAP Select incluem o seguinte:

  • Pré-requisitos de pré-implantação

    • Certifique-se de que cada host do hipervisor esteja configurado e pronto para uma implantação do ONTAP Select .

    • A configuração envolve unidades físicas, controladores e grupos RAID, LUNs, bem como preparação de rede relacionada.

    • Esta configuração é executada fora do ONTAP Select.

  • Configuração usando o utilitário do administrador do hipervisor

    • Você pode configurar certos aspectos do armazenamento usando o utilitário de administração do hipervisor (por exemplo, vSphere em um ambiente VMware).

    • Esta configuração é executada fora do ONTAP Select.

  • Configuração usando o utilitário de administração ONTAP Select Deploy

    • Você pode usar o utilitário de administração Deploy para configurar as principais construções de armazenamento lógico.

    • Isso é executado explicitamente por meio de comandos CLI ou automaticamente pelo utilitário como parte de uma implantação.

  • Configuração pós-implantação

    • Após a conclusão de uma implantação do ONTAP Select , você pode configurar o cluster usando o ONTAP CLI ou o System Manager.

    • Esta configuração é executada fora do ONTAP Select Deploy.

Armazenamento gerenciado versus não gerenciado

O armazenamento acessado e controlado diretamente pelo ONTAP Select é considerado armazenamento gerenciado. Qualquer outro armazenamento no mesmo host do hipervisor é considerado armazenamento não gerenciado.

Armazenamento físico homogêneo

Todas as unidades físicas que compõem o armazenamento gerenciado do ONTAP Select devem ser homogêneas. Ou seja, todo o hardware deve ser o mesmo em relação às seguintes características:

  • Tipo (SAS, NL-SAS, SATA, SSD)

  • Velocidade (RPM)

Ilustração do ambiente de armazenamento local

Cada host do hipervisor contém discos locais e outros componentes de armazenamento lógico que podem ser usados pelo ONTAP Select. Esses componentes de armazenamento são organizados em uma estrutura em camadas, a partir do disco físico.

ambiente de armazenamento local

Características dos componentes de armazenamento local

Existem vários conceitos que se aplicam aos componentes de armazenamento local usados em um ambiente ONTAP Select . Você deve se familiarizar com esses conceitos antes de se preparar para uma implantação do ONTAP Select . Esses conceitos são organizados de acordo com a categoria: grupos RAID e LUNs, pools de armazenamento e discos virtuais.

Agrupando unidades físicas em grupos RAID e LUNs

Um ou mais discos físicos podem ser anexados localmente ao servidor host e disponibilizados para o ONTAP Select. Os discos físicos são atribuídos a grupos RAID, que são então apresentados ao sistema operacional do host do hipervisor como um ou mais LUNs. Cada LUN é apresentado ao sistema operacional do host do hipervisor como um disco rígido físico.

Ao configurar um host ONTAP Select , você deve estar ciente do seguinte:

  • Todo o armazenamento gerenciado deve ser acessível por meio de um único controlador RAID

  • Dependendo do fornecedor, cada controlador RAID suporta um número máximo de unidades por grupo RAID

Um ou mais grupos RAID

Cada host ONTAP Select deve ter um único controlador RAID. Você deve criar um único grupo RAID para o ONTAP Select. No entanto, em certas situações, você pode considerar a criação de mais de um grupo RAID. Consulte "Resumo das melhores práticas" .

Considerações sobre pool de armazenamento

Há vários problemas relacionados aos pools de armazenamento dos quais você deve estar ciente como parte da preparação para implantar o ONTAP Select.

Observação Em um ambiente VMware, um pool de armazenamento é sinônimo de um armazenamento de dados VMware.

Pools de armazenamento e LUNs

Cada LUN é visto como um disco local no host do hipervisor e pode fazer parte de um pool de armazenamento. Cada pool de armazenamento é formatado com um sistema de arquivos que o sistema operacional do host do hipervisor pode usar.

Você deve garantir que os pools de armazenamento sejam criados corretamente como parte de uma implantação do ONTAP Select . Você pode criar um pool de armazenamento usando a ferramenta de administração do hipervisor. Por exemplo, com o VMware, você pode usar o cliente vSphere para criar um pool de armazenamento. O pool de armazenamento é então passado para o utilitário de administração do ONTAP Select Deploy.

Gerenciar os discos virtuais no ESXi

Há vários problemas relacionados aos discos virtuais dos quais você deve estar ciente como parte da preparação para implantar o ONTAP Select.

Discos virtuais e sistemas de arquivos

A máquina virtual ONTAP Select possui várias unidades de disco virtuais alocadas. Cada disco virtual é, na verdade, um arquivo contido em um pool de armazenamento e é mantido pelo hipervisor. O ONTAP Select utiliza diversos tipos de discos, principalmente discos de sistema e discos de dados.

Você também deve estar ciente do seguinte sobre discos virtuais:

  • O pool de armazenamento deve estar disponível antes que os discos virtuais possam ser criados.

  • Os discos virtuais não podem ser criados antes da criação da máquina virtual.

  • Você deve confiar no utilitário de administração ONTAP Select Deploy para criar todos os discos virtuais (ou seja, um administrador nunca deve criar um disco virtual fora do utilitário Deploy).

Configurando os discos virtuais

Os discos virtuais são gerenciados pelo ONTAP Select. Eles são criados automaticamente quando você cria um cluster usando o utilitário de administração Deploy.

Ilustração do ambiente de armazenamento externo no ESXi

A solução ONTAP Select vNAS permite que o ONTAP Select utilize datastores localizados em um armazenamento externo ao host do hipervisor. Os datastores podem ser acessados pela rede usando o VMware vSAN ou diretamente em um conjunto de armazenamento externo.

O ONTAP Select pode ser configurado para usar os seguintes tipos de armazenamentos de dados de rede VMware ESXi que são externos ao host do hipervisor:

  • vSAN (SAN Virtual)

  • VMFS

  • NFS

Armazenamentos de dados vSAN

Cada host ESXi pode ter um ou mais datastores VMFS locais. Normalmente, esses datastores são acessíveis apenas ao host local. No entanto, o VMware vSAN permite que cada host em um cluster ESXi compartilhe todos os datastores do cluster como se fossem locais. A figura a seguir ilustra como o vSAN cria um pool de datastores que são compartilhados entre os hosts no cluster ESXi.

Cluster ESXi

Armazenamento de dados VMFS em matriz de armazenamento externo

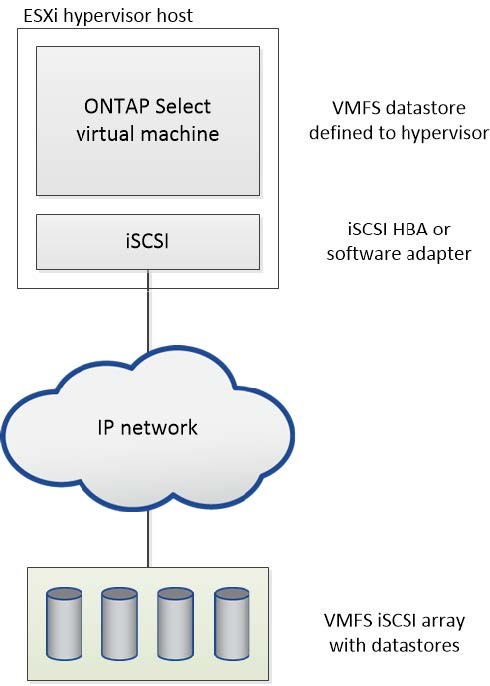

Você pode criar um armazenamento de dados VMFS residindo em um conjunto de armazenamento externo. O armazenamento é acessado usando um dos vários protocolos de rede. A figura a seguir ilustra um armazenamento de dados VMFS em um conjunto de armazenamento externo acessado usando o protocolo iSCSI.

Observação O ONTAP Select oferece suporte a todos os conjuntos de armazenamento externo descritos na documentação de compatibilidade de armazenamento/SAN da VMware, incluindo iSCSI, Fiber Channel e Fiber Channel over Ethernet.

Host do hipervisor ESXi

Armazenamento de dados NFS em matriz de armazenamento externo

Você pode criar um armazenamento de dados NFS residindo em um conjunto de armazenamento externo. O armazenamento é acessado usando o protocolo de rede NFS. A figura a seguir ilustra um armazenamento de dados NFS em um armazenamento externo acessado por meio do dispositivo do servidor NFS.

Host do hipervisor ESXi
