A seção a seguir aborda detalhes sobre o hardware do cluster NetApp AFX. Para obter as informações mais recentes sobre o hardware NetApp AFX, consulte "https://hwu.netapp.com".
Hardware compatível
Para obter as informações mais recentes sobre o hardware compatível com NetApp AFX, consulte "https://hwu.netapp.com".
Nós
NetApp Os nós AFX são baseados no modelo AFF A1K de nós fornecido para clusters ONTAP unificados. Esses nós não possuem disco integrado para armazenamento e são projetados para serem modulares, permitindo a fácil adição e remoção de nós de acordo com os requisitos de desempenho. Cada nó ocupa 2U de espaço em rack e seu desempenho aumenta linearmente à medida que são adicionados a um cluster AFX.

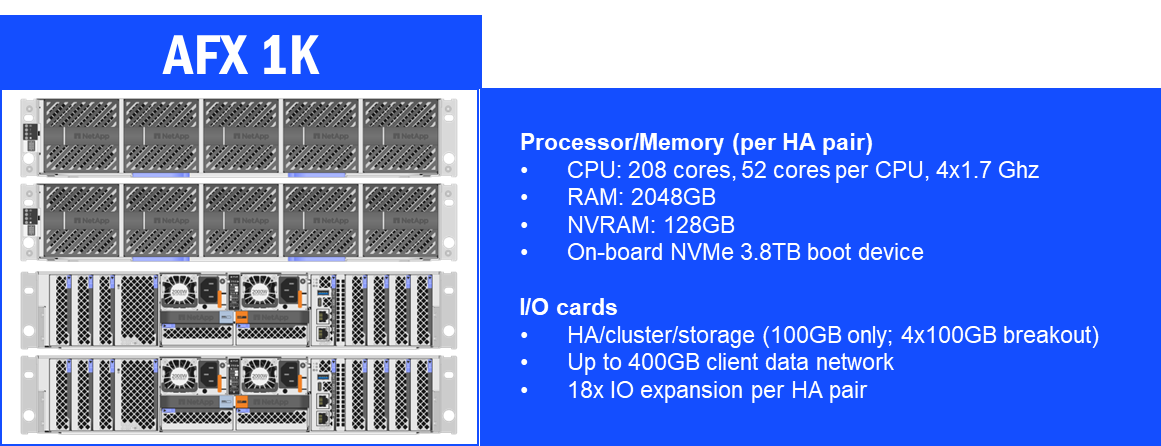

NetApp detalhes do nó AFX 1K
Slots de hardware
NetApp AFX 1K nós utilizam as seguintes atribuições de slots.
-
O slot 1 é dedicado à replicação de HA
-
O slot 7 é dedicado à replicação do cluster
-
Os slots 10 e 11 são dedicados à comunicação das prateleiras de storage
Prateleiras
NetApp AFX shelves utilizam os mesmos gabinetes que os sistemas AFF. A principal diferença nos shelves AFX está no módulo utilizado. Os módulos NSM140 oferecem recursos de desempenho aprimorados e ajudam a viabilizar o ONTAP desagregado. Algumas considerações importantes:
-
Somente prateleiras totalmente abastecidas são suportadas.
-
As prateleiras são detectadas automaticamente pelo NetApp AFX quando conectadas.
-
Atualmente não há suporte para remoção de prateleiras.

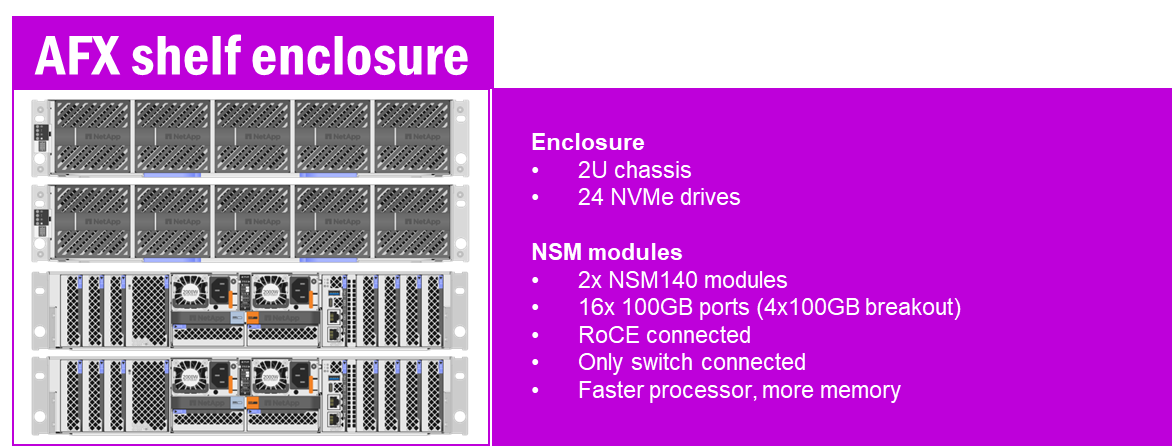

NetApp detalhes do gabinete de prateleira AFX
Switches
NetApp AFX ainda utiliza switches de cluster de backend para comunicação intracluster, como replicação de banco de dados de cluster, operações remotas de dados, operações de storage e espelhamento de NVRAM. Funcionalmente, as únicas diferenças entre o ONTAP unificado e os switches de cluster NetApp AFX são:
-
Suporte a 400GbE
-
Nova VLAN de HA
-
Para obter mais informações, consulte o "Cisco datasheet".

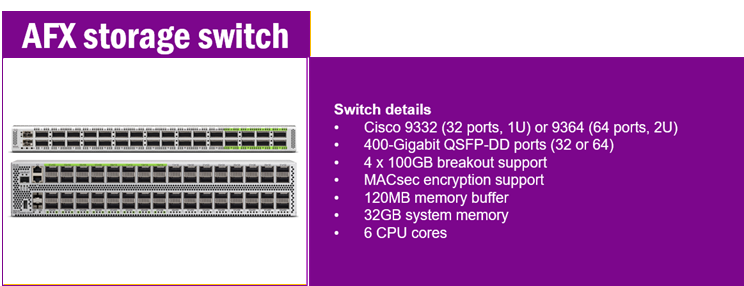

NetApp switches de cluster AFX
Conectividade do switch de cluster
NetApp AFX utiliza amplamente switches de cluster de backend para muitos de seus principais conceitos arquitetônicos. Por exemplo, interfaces de cluster, adaptadores de storage, gavetas de storage e placas NVRAM se conectam aos switches de cluster. Atualmente, todas essas interfaces suportam apenas comunicação de 100GB, enquanto os switches suportam 400GB. Como resultado, as interfaces de 100GB se conectam às interfaces de 400GB no switch por meio de 4 cabos breakout de 100GB. Essa abordagem reduz o número de portas utilizadas nos switches. Por exemplo, 16 portas de módulos de gaveta de storage de 100GB utilizarão apenas 4 portas nos switches, enquanto as 8 portas totais nos nós utilizam 2 portas de switch.

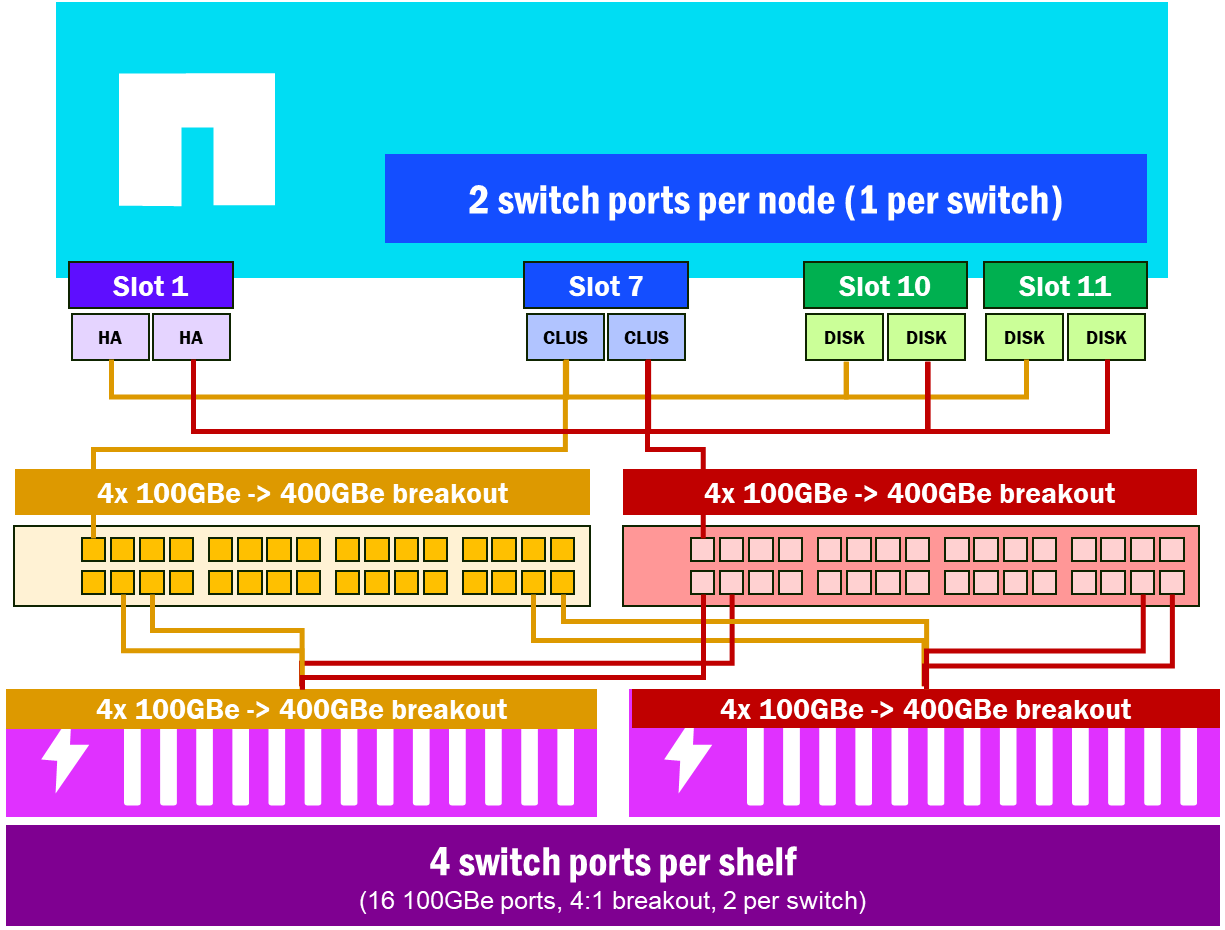

NetApp cabeamento para switches AFX
Tipos e tamanhos de discos
NetApp AFX atualmente suporta apenas SSDs NVMe conectados nos seguintes tamanhos:
-
7,6 TB
-
15,3 TB
-
30,1 TB
-
60,6 TB
TLC vs. QLC
NetApp AFX pode aproveitar ambos os tipos de flash, TLC e QLC. Os drives de 7,6 TB e 15,3 TB são modelos TLC, enquanto os drives maiores que 30,1 TB serão QLC. Independentemente do tipo de mídia, os padrões de desempenho da certificação NVIDIA SuperPod podem ser atendidos.
Todos os discos usados com NetApp AFX são discos com classificação de desempenho, e tanto QLC quanto TLC terão desempenho quase idêntico em tráfego de leitura. QLC fica um pouco atrás no desempenho de gravação em comparação com TLC e pode apresentar um desgaste ligeiramente maior com cargas de trabalho de gravação intensiva.
Para obter números de desempenho, consulte "Desempenho por prateleira".
Ao escolher o tipo de unidade a ser utilizada, considere quais cargas de trabalho o armazenamento irá hospedar e as compensações envolvidas entre desempenho e densidade de capacidade.
