Detalhes do hardware
Sugerir alterações
PDFs
A seção a seguir aborda detalhes sobre o hardware do cluster NetApp AFX. Para obter as informações mais recentes sobre o hardware NetApp AFX, consulte "https://hwu.netapp.com".
Hardware compatível
Para obter as informações mais recentes sobre o hardware compatível com NetApp AFX, consulte "https://hwu.netapp.com".
Nós
NetApp AFX inclui os nós AFX 1K (baseado no AFF A1K) e o AFX 2K. Esses nós não possuem disco integrado para armazenamento e são projetados para serem modulares, permitindo adicionar e remover nós facilmente de acordo com os requisitos de desempenho. Cada nó ocupa 2U de espaço em rack e o desempenho aumenta linearmente à medida que são adicionados a um cluster AFX.

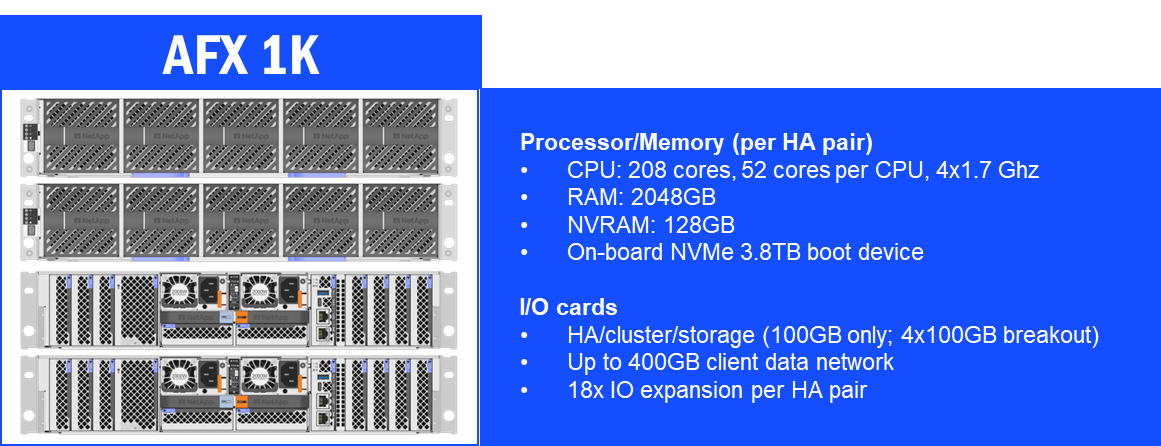

NetApp detalhes do nó AFX 1K

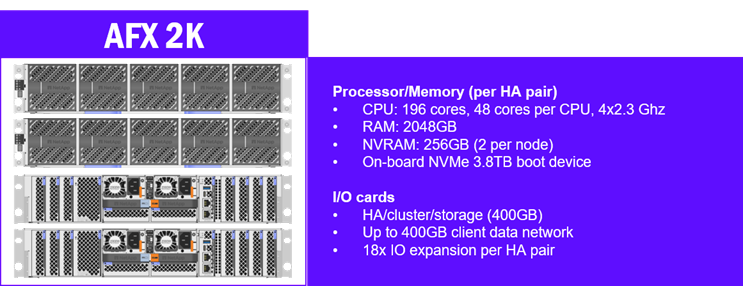

NetApp detalhes do nó AFX 2K
Slots de hardware
NetApp AFX 1K nós utilizam as seguintes atribuições de slots.
-
O slot 1 é dedicado à replicação de HA
-
O slot 7 é dedicado à replicação do cluster
-
Os slots 10 e 11 são dedicados à comunicação das prateleiras de storage
NetApp AFX 2K nós utilizam as seguintes atribuições de slots.
-
O slot 1 é dedicado à replicação de HA
-
O slot 2 é dedicado à replicação do cluster
-
Os slots 8B e 10A são dedicados à comunicação das prateleiras de armazenamento
Prateleiras

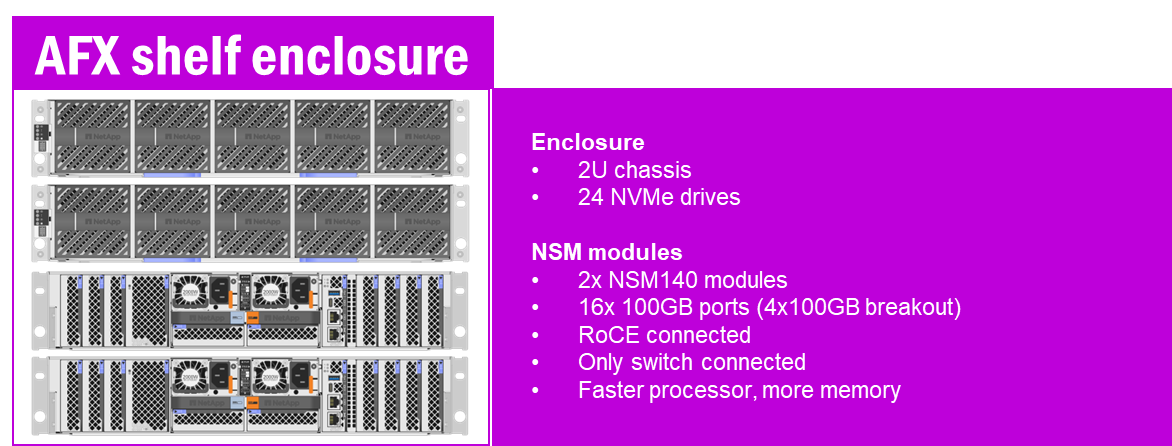

NetApp AFX shelves utilizam os mesmos gabinetes que os sistemas AFF. A principal diferença nos shelves AFX está no módulo utilizado. Os módulos NSM140 oferecem recursos de desempenho aprimorados e ajudam a viabilizar o ONTAP desagregado. Algumas considerações importantes:
-
Somente prateleiras totalmente abastecidas são suportadas.
-
As prateleiras são detectadas automaticamente pelo NetApp AFX quando conectadas.
-
Atualmente não há suporte para remoção de prateleiras.
NetApp detalhes do gabinete de prateleira AFX
Switches
NetApp AFX ainda utiliza switches de cluster de backend para comunicação intracluster, como replicação de banco de dados de cluster, operações remotas de dados, operações de storage e espelhamento de NVRAM. Funcionalmente, as únicas diferenças entre o ONTAP unificado e os switches de cluster NetApp AFX são:
-
Suporte a 400GbE
-
Nova VLAN de HA
-
Para obter mais informações, consulte o "Cisco datasheet".

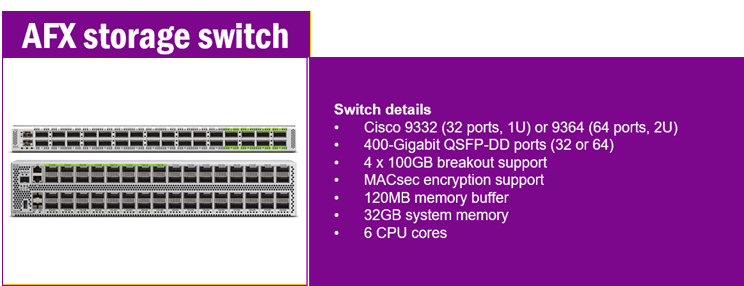

NetApp switches de cluster AFX
Conectividade do switch de cluster
NetApp AFX utiliza amplamente os switches de cluster de backend para muitos de seus principais conceitos arquitetônicos. Por exemplo, interfaces de cluster, adaptadores de armazenamento, gabinetes de armazenamento e placas NVRAM se conectam aos switches de cluster. Os switches de cluster são compatíveis com 400GB. As portas de rede de cluster de backend suportam apenas conexões de 100GB com os switches de cluster na plataforma AFX 1K e suportam conexões de 400GB na AFX 2K. Como resultado, as conexões dos nós de backend do AFX 1K utilizam 4 cabos breakout de 100GB para reduzir o número de portas utilizadas nos switches. O AFX 2K utiliza uma conexão 1:1 de 400GB com os switches, com 6 portas por nó (2 HA, 2 cluster, 2 armazenamento). Os módulos de gabinete de armazenamento ainda utilizam interfaces de 100GB; por exemplo, 16 portas de módulos de gabinete de armazenamento de 100GB utilizam apenas 4 portas nos switches, enquanto as 8 portas totais nos nós do AFX 1K utilizam 2 portas de switch.

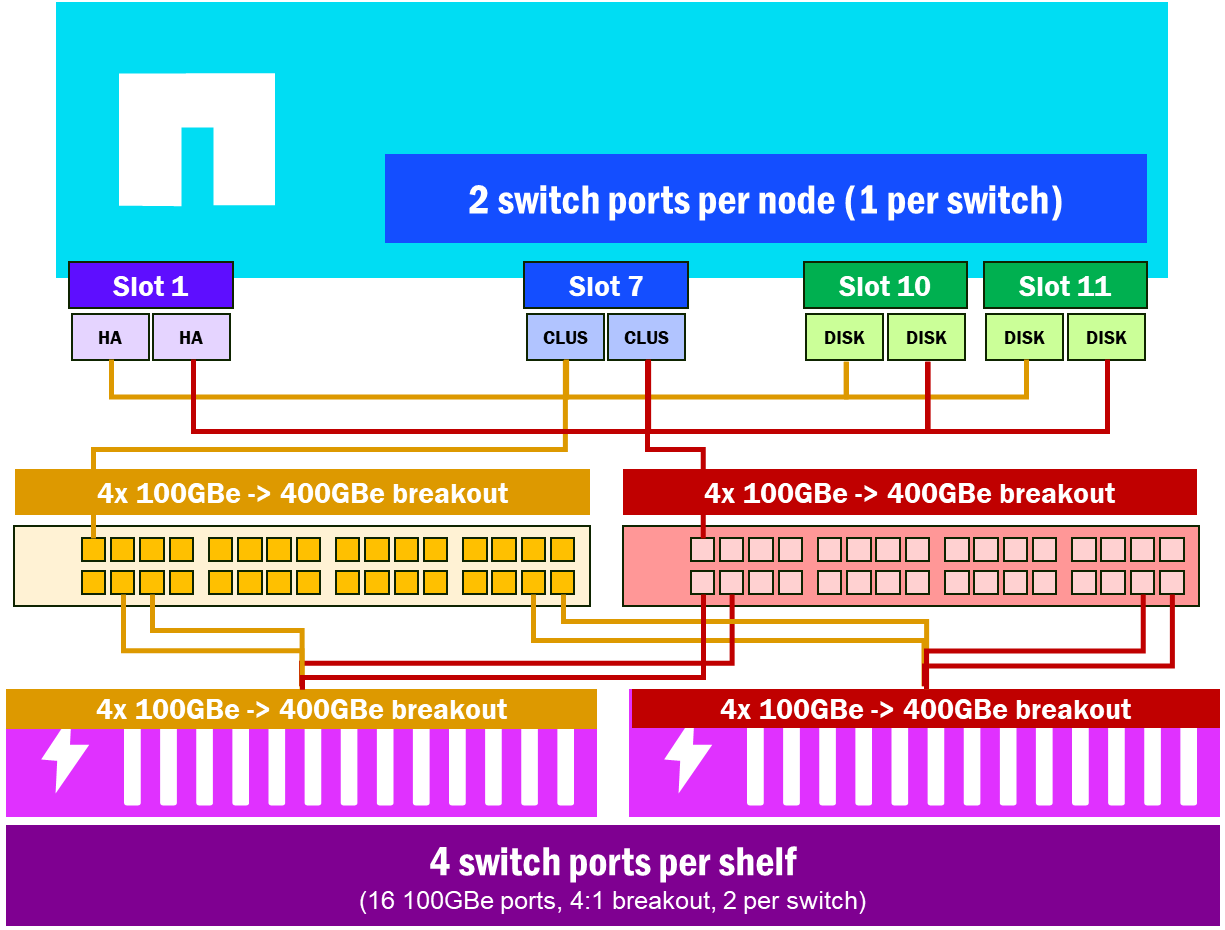

NetApp cabeamento para switches AFX
Orientação para seleção de switches
Some as portas 400GbE necessárias em cada switch, depois selecione a menor classe de switch que cubra esse total. NetApp AFX usa um par de switches de cluster; dimensione cada switch independentemente. Duas portas em cada switch são reservadas para ISL (9332: portas 31–32; 9364: portas 63–64), o que deixa 30 portas utilizáveis no 9332 e 62 portas utilizáveis no 9364.
Contagem de portas por switch:
-
AFX 1K: 1 porta 400GbE por nó (quatro portas de nó de 100GB em um breakout de 4 x 100GB)
-
AFX 2K: 3 portas 400GbE por nó por switch (6 portas por nó em configuração 1:1 de 400GB: 2 HA, 2 cluster, 2 storage)
-
Prateleiras: 2 portas 400GbE por prateleira (oito portas de 100GB por switch em 4 breakouts de 100GB)
| Portas 400GbE combinadas necessárias (por switch) | Switch |
|---|---|
Compatível com 32 portas (30 utilizáveis após ISL) |
Cisco Nexus 9332D-GX2B (1U, 32 x 400GbE) |
Cabe em 64 portas (62 utilizáveis após ISL) |
Cisco Nexus 9364D-GX2A (2U, 64 x 400GbE) |
Mais de 64 portas |
Cisco Nexus 9808, ou conforme especificado em "Hardware Universe" |
Clusters de 32 nós
Um cluster de 32 nós (o número máximo atual de nós; veja "Máximos e limites") consome 32 × portas 400GbE por switch no AFX 1K e 96 × portas 400GbE por switch no AFX 2K (32 × 3), antes dos shelves.
| Switch | AFX 1K (32 nós) | AFX 2K (32 nós) |
|---|---|---|
Cisco Nexus 9332D-GX2B |
Não suportado (32 portas de nó excedem 30 portas utilizáveis) |
Não suportado |
Cisco Nexus 9364D-GX2A |
32 nós e 8–12 prateleiras (4:1 a 8:3) |
Não suportado (96 portas de nó excedem 62 portas utilizáveis) |
Cisco Nexus 9808 |
32 nós e 8–12 prateleiras (4:1 a 8:3) |
32 nós e 8–12 prateleiras (4:1 a 8:3) |
Número máximo de nós por switch
Dimensione para uma proporção de nó para prateleira de pelo menos 4:1 e no máximo 8:3 (veja "Relações nó-prateleira"), número par de nós (pares HA) e no mínimo 2 prateleiras. As seguintes combinações representam o número máximo de nós que cada switch comporta dentro desse intervalo.
| Switch | AFX 1K (nós máximos + shelves) | AFX 2K (nós máximos + shelves) |
|---|---|---|
Cisco Nexus 9332D-GX2B |
20 nós + 5 prateleiras (4:1; 8:3 não comporta as portas restantes) |
8 nós + 2–3 prateleiras |
Cisco Nexus 9364D-GX2A |
32 nós + 8–12 prateleiras |
16 nós + 4–6 prateleiras |
Cisco Nexus 9808 |
32 nós + 8–12 prateleiras |
32 nós + 8–12 prateleiras |
Para obter informações sobre os modelos de switches suportados mais recentes e seus limites, consulte "Hardware Universe" e o "Documentação de cabeamento AFX".
Tipos e tamanhos de discos
NetApp AFX atualmente suporta apenas SSDs NVMe conectados nos seguintes tamanhos:
-
15,3 TB
-
30,1 TB
-
60,6 TB
TLC vs. QLC
NetApp AFX pode aproveitar tanto os tipos de flash TLC quanto QLC. Os drives de 15,3 TB são modelos TLC, enquanto os drives com mais de 30,1 TB serão QLC. Independentemente do tipo de mídia, os padrões de desempenho da certificação NVIDIA SuperPod podem ser atendidos.
Todos os discos usados com NetApp AFX são discos com classificação de desempenho, e tanto QLC quanto TLC terão desempenho quase idêntico em tráfego de leitura. QLC fica um pouco atrás no desempenho de gravação em comparação com TLC e pode apresentar um desgaste ligeiramente maior com cargas de trabalho de gravação intensiva.
Para obter números de desempenho, consulte "Desempenho por prateleira".
Ao escolher o tipo de unidade a ser utilizada, considere quais cargas de trabalho o armazenamento irá hospedar e as compensações envolvidas entre desempenho e densidade de capacidade.
