Gerencie chaves de criptografia Cloud Volumes ONTAP com o Azure Key Vault

Colaboradores netapp-manini
PDFs

Você pode usar o Azure Key Vault (AKV) para proteger suas chaves de criptografia ONTAP em um aplicativo implantado pelo Azure. Consulte o"Documentação da Microsoft" .

O AKV pode ser usado para proteger chaves do NetApp Volume Encryption (NVE) somente para SVMs de dados. Para mais informações, consulte o "Documentação do ONTAP" .

O gerenciamento de chaves com o AKV pode ser habilitado com a CLI ou a API REST do ONTAP .

Ao usar o AKV, esteja ciente de que, por padrão, um SVM LIF de dados é usado para se comunicar com o ponto de extremidade de gerenciamento de chaves na nuvem. Uma rede de gerenciamento de nós é usada para se comunicar com os serviços de autenticação do provedor de nuvem (login.microsoftonline.com). Se a rede do cluster não estiver configurada corretamente, o cluster não utilizará corretamente o serviço de gerenciamento de chaves.

Antes de começar

  • O Cloud Volumes ONTAP deve estar executando a versão 9.10.1 ou posterior

  • Licença de Criptografia de Volume (VE) instalada (a licença de Criptografia de Volume da NetApp é instalada automaticamente em cada sistema Cloud Volumes ONTAP registrado no Suporte da NetApp )

  • Você deve ter uma licença de gerenciamento de chaves de criptografia multilocatário (MT_EK_MGMT)

  • Você deve ser um administrador de cluster ou SVM

  • Uma assinatura do Active Azure

Limitações

  • O AKV só pode ser configurado em um SVM de dados

  • NAE não pode ser usado com AKV. O NAE requer um servidor KMIP com suporte externo.

  • Os nós Cloud Volumes ONTAP pesquisam o AKV a cada 15 minutos para confirmar a acessibilidade e a disponibilidade das chaves. Este período de pesquisa não é configurável e, após quatro falhas consecutivas na tentativa de pesquisa (totalizando 1 hora), os volumes são colocados offline.

Processo de configuração

As etapas descritas capturam como registrar sua configuração do Cloud Volumes ONTAP com o Azure e como criar um Azure Key Vault e chaves. Se você já concluiu essas etapas, certifique-se de ter as configurações corretas, principalmente emCriar um Azure Key Vault , e então prossiga paraConfiguração do Cloud Volumes ONTAP .

Registro de aplicativo do Azure

  1. Primeiro, você deve registrar seu aplicativo na assinatura do Azure que deseja que o Cloud Volumes ONTAP use para acessar o Azure Key Vault. No portal do Azure, selecione Registros de aplicativos.

  2. Selecione Novo registro.

  3. Forneça um nome para seu aplicativo e selecione um tipo de aplicativo compatível. O locatário único padrão é suficiente para o uso do Azure Key Vault. Selecione Registrar.

  4. Na janela Visão geral do Azure, selecione o aplicativo que você registrou. Copie o ID do aplicativo (cliente) e o ID do diretório (locatário) para um local seguro. Eles serão necessários mais tarde no processo de registro.

Criar segredo do cliente do Azure

  1. No portal do Azure para registro do aplicativo Azure Key Vault, selecione o painel Certificados e segredos.

  2. Selecione Novo segredo do cliente. Insira um nome significativo para o seu segredo do cliente. A NetApp recomenda um período de expiração de 24 meses; no entanto, suas políticas específicas de governança de nuvem podem exigir uma configuração diferente.

  3. Clique em Adicionar para criar o segredo do cliente. Copie a sequência secreta listada na coluna Valor e armazene-a em um local seguro para uso posterior emConfiguração do Cloud Volumes ONTAP . O valor secreto não será exibido novamente depois que você sair da página.

Criar um Azure Key Vault

  1. Se você tiver um Azure Key Vault existente, poderá conectá-lo à sua configuração do Cloud Volumes ONTAP ; no entanto, você deve adaptar as políticas de acesso às configurações neste processo.

  2. No portal do Azure, navegue até a seção Key Vaults.

  3. Clique em +Criar e insira as informações necessárias, incluindo grupo de recursos, região e nível de preço. Além disso, insira o número de dias para manter os cofres excluídos e selecione Ativar proteção de limpeza no cofre de chaves.

  4. Selecione Avançar para escolher uma política de acesso.

  5. Selecione as seguintes opções:

    1. Em Configuração de acesso, selecione a Política de acesso ao cofre.

    2. Em Acesso a recursos, selecione Azure Disk Encryption para criptografia de volume.

  6. Selecione +Criar para adicionar uma política de acesso.

  7. Em Configurar a partir de um modelo, clique no menu suspenso e selecione o modelo Gerenciamento de chaves, segredos e certificados.

  8. Escolha cada um dos menus suspensos de permissões (chave, segredo, certificado) e depois Selecionar tudo no topo da lista do menu para selecionar todas as permissões disponíveis. Você deve ter:

    • Permissões de chave: 20 selecionadas

    • Permissões secretas: 8 selecionadas

    • Permissões de certificado: 16 selecionadas

      captura de tela de Criar uma política de acesso mostrando todas as seleções de permissões necessárias para criar uma política de acesso

  9. Clique em Avançar para selecionar o aplicativo registrado Principal do Azure que você criou emRegistro de aplicativo do Azure . Selecione Avançar.

    Observação Somente um principal pode ser atribuído por política.

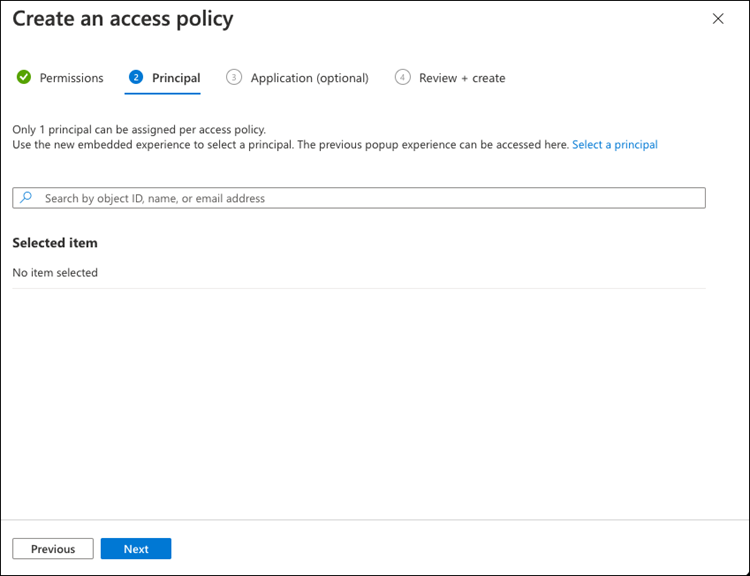

    captura de tela da guia principal Criar uma política de acesso

  10. Clique em Avançar duas vezes até chegar em Revisar e criar. Em seguida, clique em Criar.

  11. Selecione Avançar para avançar para as opções de Rede.

  12. Escolha o método de acesso à rede apropriado ou selecione Todas as redes e Revisar + Criar para criar o cofre de chaves. (O método de acesso à rede pode ser prescrito por uma política de governança ou pela sua equipe corporativa de segurança na nuvem.)

  13. Registre o URI do Key Vault: No key vault que você criou, navegue até o menu Visão geral e copie o URI do Vault da coluna da direita. Você precisará disso para uma etapa posterior.

Criar chave de criptografia

  1. No menu do Key Vault que você criou para o Cloud Volumes ONTAP, navegue até a opção Chaves.

  2. Selecione Gerar/importar para criar uma nova chave.

  3. Deixe a opção padrão definida como Gerar.

  4. Forneça as seguintes informações:

    • Nome da chave de criptografia

    • Tipo de chave: RSA

    • Tamanho da chave RSA: 2048

    • Ativado: Sim

  5. Selecione Criar para criar a chave de criptografia.

  6. Retorne ao menu Chaves e selecione a chave que você acabou de criar.

  7. Selecione o ID da chave em Versão atual para visualizar as propriedades da chave.

  8. Localize o campo Identificador de chave. Copie o URI até, mas não incluindo, a string hexadecimal.

Criar um ponto de extremidade do Azure Active Directory (somente HA)

  1. Este processo só é necessário se você estiver configurando o Azure Key Vault para um sistema HA Cloud Volumes ONTAP .

  2. No portal do Azure, navegue até Redes Virtuais.

  3. Selecione a Rede Virtual onde você implantou o sistema Cloud Volumes ONTAP e selecione o menu Sub-redes no lado esquerdo da página.

  4. Selecione o nome da sub-rede para sua implantação do Cloud Volumes ONTAP na lista.

  5. Navegue até o título Pontos de extremidade de serviço. No menu suspenso, selecione o seguinte:

    • Microsoft.AzureActiveDirectory

    • Microsoft.KeyVault

    • Microsoft.Storage (opcional)

      Captura de tela dos pontos de extremidade de serviço mostrando três serviços selecionados

  6. Selecione Salvar para capturar suas configurações.

Configuração do Cloud Volumes ONTAP

  1. Conecte-se ao LIF de gerenciamento de cluster com seu cliente SSH preferido.

  2. Entre no modo de privilégio avançado no ONTAP:
    set advanced -con off

  3. Identifique o SVM de dados desejado e verifique sua configuração de DNS:
    vserver services name-service dns show

    1. Se existir uma entrada DNS para o SVM de dados desejado e ela contiver uma entrada para o DNS do Azure, nenhuma ação será necessária. Caso contrário, adicione uma entrada de servidor DNS para o SVM de dados que aponte para o DNS do Azure, DNS privado ou servidor local. Isso deve corresponder à entrada do SVM do administrador do cluster:
      vserver services name-service dns create -vserver SVM_name -domains domain -name-servers IP_address

    2. Verifique se o serviço DNS foi criado para o SVM de dados:
      vserver services name-service dns show

  4. Habilite o Azure Key Vault usando a ID do cliente e a ID do locatário salvas após o registro do aplicativo:
    security key-manager external azure enable -vserver SVM_name -client-id Azure_client_ID -tenant-id Azure_tenant_ID -name key_vault_URI -key-id full_key_URI

    Observação O _full_key_URI o valor deve utilizar o <https:// <key vault host name>/keys/<key label> formatar.

  5. Após a ativação bem-sucedida do Azure Key Vault, insira o client secret value quando solicitado.

  6. Verifique o status do gerenciador de chaves:
    security key-manager external azure check A saída será semelhante a:

    ::*> security key-manager external azure check

Vserver: data_svm_name
Node: akvlab01-01

Category: service_reachability
    Status: OK

Category: ekmip_server
    Status: OK

Category: kms_wrapped_key_status
    Status: UNKNOWN
    Details: No volumes created yet for the vserver. Wrapped KEK status will be available after creating encrypted volumes.

3 entries were displayed.

    Se o service_reachability status não é OK , o SVM não consegue acessar o serviço Azure Key Vault com toda a conectividade e permissões necessárias. Certifique-se de que suas políticas de rede e roteamento do Azure não bloqueiem sua vNet privada de alcançar o ponto de extremidade público do Azure Key Vault. Se isso acontecer, considere usar um ponto de extremidade privado do Azure para acessar o Key Vault de dentro da vNet. Também pode ser necessário adicionar uma entrada de hosts estáticos no seu SVM para resolver o endereço IP privado do seu ponto de extremidade.

    O kms_wrapped_key_status irá relatar UNKNOWN na configuração inicial. Seu status mudará para OK depois que o primeiro volume for criptografado.

  7. OPCIONAL: Crie um volume de teste para verificar a funcionalidade do NVE.

    vol create -vserver SVM_name -volume volume_name -aggregate aggr -size size -state online -policy default

    Se configurado corretamente, o Cloud Volumes ONTAP criará automaticamente o volume e habilitará a criptografia do volume.

  8. Confirme se o volume foi criado e criptografado corretamente. Se for, o -is-encrypted parâmetro será exibido como true .
    vol show -vserver SVM_name -fields is-encrypted

  9. Opcional: se você quiser atualizar as credenciais no certificado de autenticação do Azure Key Vault, use o seguinte comando:
    security key-manager external azure update-credentials -vserver v1 -authentication-method certificate
