不同类型的 QoS 策略如何在吞吐量图表中显示
建议更改
PDF
您可以在性能资源管理器和工作负载分析 IOPS、IOPS/TB 和 MB/s 图表中查看已应用于卷或 LUN 的ONTAP定义的服务质量 (QoS) 策略设置。图表中显示的信息根据应用于工作负载的 QoS 策略的类型而不同。
吞吐量最大值（或“峰值”）设置定义了工作负载可以消耗的最大吞吐量，从而限制了对系统资源竞争工作负载的影响。吞吐量最小值（或“预期”）设置定义了工作负载必须具备的最小吞吐量，以便关键工作负载能够满足最小吞吐量目标，而不管竞争工作负载的需求如何。
IOPS 和 MB/s 的共享和非共享 QoS 策略使用术语“最小值”和“最大值”来定义下限和上限。 ONTAP 9.3 中引入的 IOPS/TB 自适应 QoS 策略使用术语“预期”和“峰值”来定义下限和上限。
虽然ONTAP允许您创建这两种类型的 QoS 策略，但根据它们如何应用于工作负载，QoS 策略将以三种方式显示在性能图表中。
| 政策类型 | 功能 | Unicum Manager 界面中的指示器 |
|---|---|---|
分配给单个工作负载的 QoS 共享策略，或分配给单个工作负载或多个工作负载的 QoS 非共享策略 |
每个工作负载可以使用指定的吞吐量设置 |
显示“（QoS）” |
分配给多个工作负载的 QoS 共享策略 |
所有工作负载共享指定的吞吐量设置 |
显示“（QoS 共享）” |
分配给单个工作负载或多个工作负载的自适应 QoS 策略 |
每个工作负载可以使用指定的吞吐量设置 |
显示“（QoS 自适应）” |

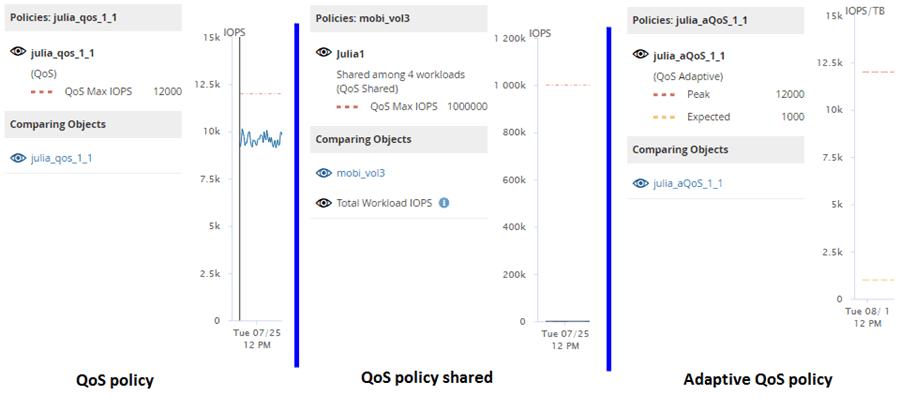

下图显示了计数器图表中三个选项的显示方式的示例。
当已在 IOPS 中定义的正常 QoS 策略出现在工作负载的 IOPS/TB 图表中时， ONTAP会将 IOPS 值转换为 IOPS/TB 值，并且 Unified Manager 会在 IOPS/TB 图表中显示该策略以及文本“QoS，在 IOPS 中定义”。
当已在 IOPS/TB 中定义的自适应 QoS 策略出现在工作负载的 IOPS 图表中时， ONTAP会将 IOPS/TB 值转换为 IOPS 值，并且 Unified Manager 会在 IOPS 图表中显示该策略以及文本“QoS Adaptive - Used, defined in IOPS/TB”或“QoS Adaptive - Allocated, defined in IOPS/TB”，具体取决于峰值 IOPS 分配设置的配置方式。当分配设置设为“allocated-space”时，峰值 IOPS 是根据卷的大小计算的。当分配设置设为“已用空间”时，峰值 IOPS 是根据卷中存储的数据量计算的，同时考虑存储效率。
|
IOPS/TB 图表仅当卷使用的逻辑容量大于或等于 128 GB 时才显示性能数据。当所选时间范围内已用容量低于 128 GB 时，图表中会显示缺口。 |
