监控 VMware 虚拟基础架构

PDF

Active IQ Unified Manager提供对虚拟基础架构中虚拟机 (VM) 的可见性，并支持监控和排除虚拟环境中的存储和性能问题。您可以使用此功能来确定存储环境中的任何延迟问题，或者确定 vCenter Server 上报告的性能事件。

ONTAP 上的典型虚拟基础架构部署包括多种组件，这些组件分布在计算层、网络层和存储层上。如果虚拟机应用程序出现任何性能滞后，则可能是由于各个层的各种组件的延迟共同造成的。此功能对于需要分析虚拟环境中的性能问题并了解问题发生在哪个组件中的存储和 vCenter Server 管理员和 IT 通才非常有用。

您现在可以从 VMware 部分的 vCenter 菜单访问 vCenter Server。列出的每个虚拟机的预览视图在拓扑视图中都有 VCENTER SERVER 链接，可在新浏览器中启动 vCenter Server。您还可以使用*扩展拓扑*按钮启动 vCenter Server，然后单击*在 vCenter 中查看*按钮查看 vCenter Server 中的数据存储。

Unified Manager 以拓扑视图的形式呈现虚拟环境的底层子系统，以确定计算节点、网络或存储中是否出现了延迟问题。此外，此视图还会突出显示导致性能滞后的特定对象，以便于采取补救措施并解决根本问题。

部署在ONTAP存储上的虚拟基础架构包括以下对象：

  • vCenter Server：用于管理虚拟环境中的 VMware VM、ESXi 主机和所有相关组件的集中控制平面。有关 vCenter Server 的更多信息，请参阅 VMware 文档。

  • 主机：运行 ESXi（VMware 提供的虚拟化软件）并托管虚拟机的物理或虚拟系统。

  • 数据存储：数据存储是连接到 ESXi 主机的虚拟存储对象。数据存储库是 ONTAP 中的一种可管理的存储实体（例如 LUN 或卷），这些存储实体用作虚拟机文件（例如日志文件、脚本、配置文件和虚拟磁盘）的存储库。它们可通过 SAN 或 IP 网络连接来连接到环境中的主机。映射到 vCenter Server 的ONTAP之外的数据存储库不受 Unified Manager 支持或显示。

  • 虚拟机：VMware 虚拟机。

  • 虚拟磁盘：属于虚拟机的数据存储区上的扩展名为 VMDK 的虚拟磁盘。虚拟磁盘中的数据存储在相应的 VMDK 上。

  • VMDK：数据存储库上为虚拟磁盘提供存储空间的虚拟机磁盘。每个虚拟磁盘都有一个相应的 VMDK。

上述对象会呈现为一个虚拟机拓扑视图。

ONTAP上的 VMware 虚拟化

虚拟机部署

用户工作流程

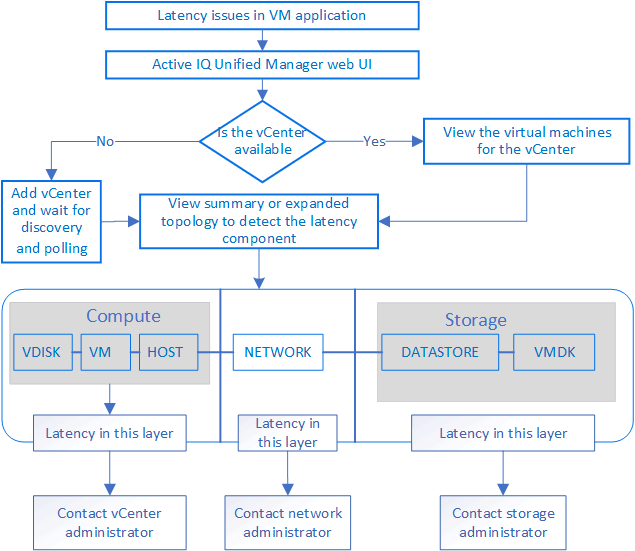

下图显示了使用虚拟机拓扑视图的一个典型用例：

虚拟机工作流程

不支持的内容

  • Unified Manager 不支持位于ONTAP之外并映射到 vCenter Server 实例的数据存储库。也不支持这些数据存储库上具有虚拟磁盘的任何虚拟机。

  • 不支持跨多个 LUN 的数据存储。

  • 不支持使用网络地址转换 (NAT) 映射数据 LIF（访问端点）的数据存储。

  • 不支持在多 LIF 配置中将卷或 LUN 导出为具有相同 IP 地址的不同集群上的数据存储，因为 Unified Manager 无法识别哪个数据存储属于哪个集群。

    示例：假设集群 A 具有数据存储库 A。数据存储库 A 通过具有相同 IP 地址 xxxx 的数据 LIF 导出，并且虚拟机 A 在此数据存储库上创建。类似地，集群 B 具有数据存储库 B。数据存储库 B 通过具有相同 IP 地址 xxxx 的数据 LIF 导出，并在数据存储库 B 上创建 VM B。UM 既无法将 VM A 拓扑的数据存储库 A 映射到相应的ONTAP卷/LUN，也无法映射 VM B。

  • 仅支持 NAS 和 SAN 卷（用于 VMFS 的 iSCSI 和 FCP）作为数据存储，不支持虚拟卷（vVols）。

  • 仅支持 iSCSI 虚拟磁盘。不支持 NVMe 和 SATA 类型的虚拟磁盘。

  • 这些视图不允许您生成用于分析各个组件性能的报告。

  • 对于仅支持 Unified Manager 上的虚拟基础架构的存储虚拟机 (storage VM) 灾难恢复 (DR) 设置，必须在 vCenter Server 中手动更改配置以指向切换和切换回场景中的活动 LUN。如果没有人工干预，他们的数据存储将无法访问。
